Wakati wa Kuchagua Cables Maalum za Nishati Zaidi ya Suluhisho za Kawaida: Mwongozo kwa Wahandisi wa Umeme

Kebo ya kawaida ya nishati inaweza kuwa chaguo bora zaidi wakati mahitaji ya upakiaji, njia, mazingira na idhini yanatabirika. Matatizo huanza wakati chaguo la "karibu" pekee linapotoshea—kushuka kwa voltage nyingi mno, ulinzi mdogo wa kimitambo, nyenzo zisizofaa za shehena, au hati zinazokosekana za kufuata zinaweza kugeuka kuwa ucheleweshaji wa usakinishaji au hatari za kutegemewa.

Kwa wahandisi wa umeme, kuchagua Cables Maalum za Nishati sio upendeleo na zaidi juu ya kuzuia maafikiano ya kulazimishwa. Jambo kuu ni kujua wakati ushuru wa voltage, ukubwa wa kondakta, hali ya njia, mfiduo wa mazingira, au gharama ya mzunguko wa maisha hufanya muundo wa kebo maalum kuwa chaguo salama na la vitendo zaidi.

Anza na Ushuru wa Umeme ambao Cable Inapaswa Kubeba

Wakati darasa la voltage na mahitaji ya sasa yanazidi chaguzi za kawaida za hisa

Cheki ya kwanza inapaswa kuwa wajibu wa umeme kila wakati. Wahandisi wanahitaji kulinganisha voltage halisi ya mfumo, sasa ya mzigo unaoendelea, kiwango cha mzunguko mfupi, halijoto ya uendeshaji na kikomo cha kushuka kwa voltage dhidi ya chaguo za kawaida za kebo zinazopatikana kwa mradi. Kebo inayoonekana kukubalika kwa voltage ya kawaida pekee inaweza kuwa isiyofaa ikiwa ukubwa wake wa kondakta, mfumo wa insulation, ukadiriaji wa hali ya joto, au uwezo wa kuhimili hitilafu haulingani na usakinishaji.

Usambazaji wa voltage ya wastani, vituo vidogo, shughuli za uchimbaji madini, vifaa vya mafuta na gesi, mitambo ya nishati mbadala, hospitali, viwanja vya ndege, na maeneo ya viwanda vizito mara nyingi huleta mahitaji zaidi ya nyaya za kawaida za ujenzi wa voltage ya chini. Miradi hii inaweza kuhusisha ukimbiaji wa nyaya ndefu, msongamano wa juu wa mzigo, mahitaji magumu zaidi ya kiwango cha hitilafu, au matarajio makali ya kutegemewa. Katika hali hizo, Kebo za Nishati Maalum zilizoundwa huruhusu ujenzi wa kebo kuoanishwa na wasifu halisi wa umeme badala ya kulazimisha muundo kuzunguka chaguo pungufu la katalogi.

Kwa mfano, safu ya kebo ya umeme ya MV XLPE ya 4E inashughulikia programu-tumizi za 1kV hadi 36kV, ikiwa na chaguo za 6kV na 6/10(12)kV, na inajumuisha safu za ujenzi kama vile skrini ya kondakta, insulation ya XLPE/EPR, skrini ya insulation, ngao ya metali na ala ya nje. Aina hiyo ya muundo wa tabaka unaonyesha kwa nini darasa la voltage, muundo wa insulation, na tabaka za ulinzi huwa vigeu vya uhandisi katika miradi ya voltage ya wastani badala ya lebo rahisi za bidhaa.

Wakati ukubwa wa kondakta, nyenzo, au mpangilio wa msingi lazima uboreshwe

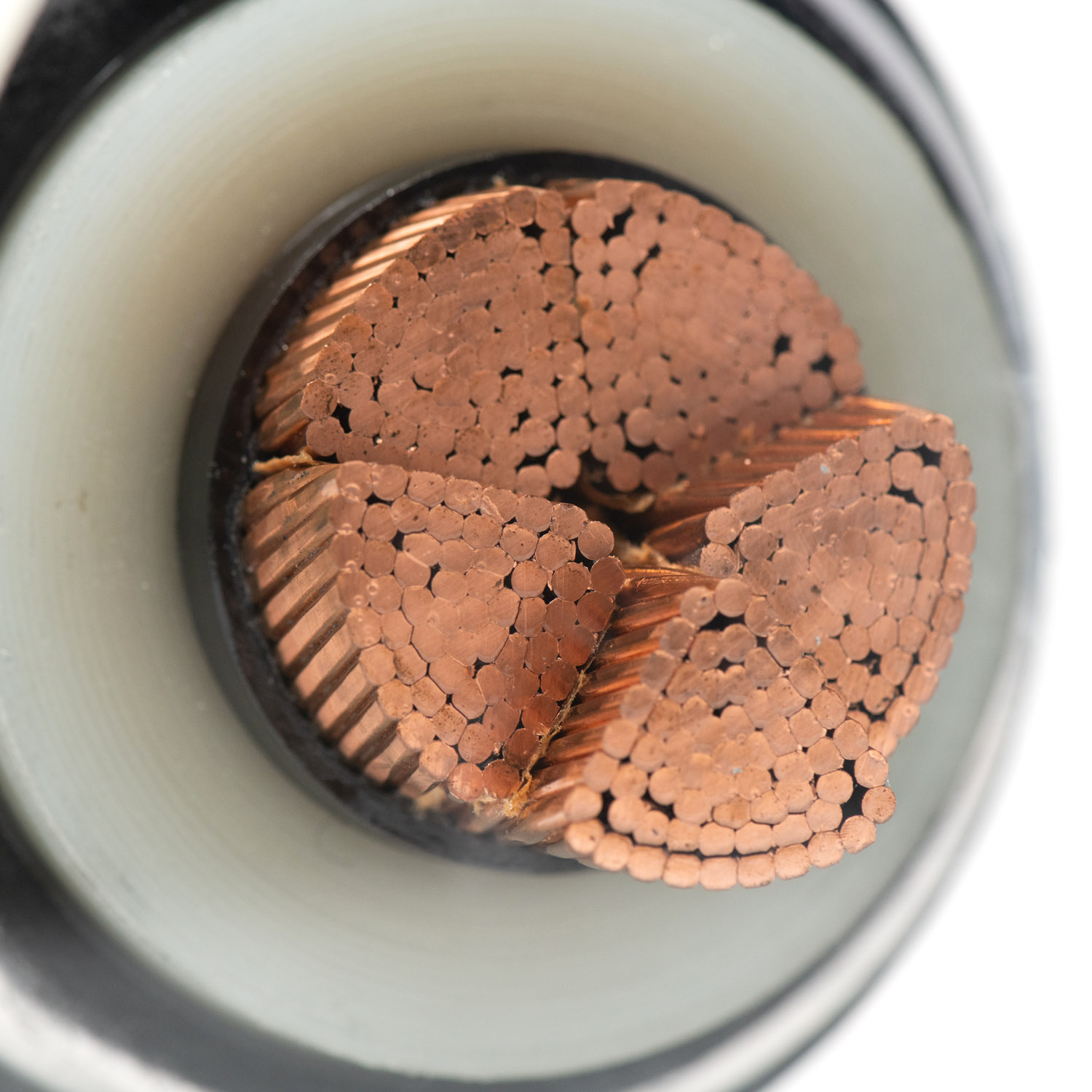

Mara darasa la voltage linapokuwa wazi, uteuzi wa kondakta unakuwa uamuzi mkuu unaofuata. Shaba na alumini hutofautiana katika conductivity, uzito, utunzaji wa ufungaji, mahitaji ya kukomesha, na muundo wa gharama. Sehemu ya sehemu ya msalaba huathiri ampacity, kushuka kwa voltage, ukingo wa joto, nguvu ya kuvuta, na uzito wa cable, kwa hiyo inapaswa kuchaguliwa kutoka kwa wasifu wa mzigo na urefu wa njia, si tu kutoka kwa kile kilicho tayari.

Mpangilio wa msingi pia ni muhimu. Kebo za msingi mmoja zinaweza kuendana na baadhi ya mipangilio ya hali ya juu au maalum ya usakinishaji, huku nyaya za msingi tatu zinaweza kurahisisha njia zingine za usambazaji. Ukuaji wa upakiaji wa siku zijazo, kushuka kwa voltage inayokubalika, uwezo wa trei, kipenyo cha kupinda, na nafasi ya kukatisha vyote vinaweza kumsukuma mhandisi kuelekea usanidi usio wa kawaida.

Chaguzi za kebo za MV za 4E zinajumuisha chaguo za kondakta wa Cu/Al na masafa ya 25–630 mm², ambayo yanazifanya kuwa mfano muhimu wa ambapo nyenzo na ukubwa wa kondakta huwa sehemu ya mazungumzo ya vipimo. Zikitumiwa ipasavyo, Kebo Maalum za Nishati zinaweza kusaidia kusawazisha uwezo wa sasa, utumiaji wa usakinishaji, na ukingo wa uendeshaji wa siku zijazo bila tu kuzidisha kila kitu.

Angalia Njia Kabla ya Kuchagua Ujenzi wa Cable

Njia za chini ya ardhi na za viwandani zinaweza kuhitaji silaha, ngao, au uvunaji mgumu zaidi

Njia ya cable inaweza kubadilisha ujenzi sahihi hata wakati wajibu wa umeme unaonekana moja kwa moja. Mazishi ya moja kwa moja, mifereji ya chini ya ardhi, trei, vichuguu, vituo vidogo, warsha, na mitambo ya viwandani huweka wazi nyaya kwa michanganyiko tofauti ya nguvu ya kusagwa, mvutano wa kuvuta, mchubuko, unyevu, kemikali, na athari ya bahati mbaya. Kupuuza hali hizi kunaweza kusababisha uharibifu wa sheath, mkazo wa insulation, ingress ya maji, au kushindwa mapema.

Uchaguzi wa silaha na sheath unapaswa kufuata hatari ya njia. Sehemu iliyozikwa moja kwa moja inaweza kuhalalisha silaha za waya za chuma au silaha za tepi, wakati njia ya trei iliyolindwa inaweza kuhitaji kiwango sawa cha uimarishaji wa mitambo. Kinga ya chuma, PVC, LSZH, HDPE, na chaguo za shehena zinazostahimili unyevu zote hutumikia madhumuni tofauti, kwa hivyo muundo bora zaidi ni ule unaoondoa hatari halisi ya njia bila kuongeza uzito au ugumu usio wa lazima.

Usanidi wa kebo ya 4E MV unaweza kujumuisha miundo iliyo na kivita au isiyo na silaha, yenye nyenzo za ala kama vile PVC, LSZH, na HDPE, pamoja na vipengele vya utendaji vinavyohusishwa na unyevu, kemikali, UV, abrasion, na tabia ya moto. Maelezo haya yanaonyesha kwa nini Kebo za Nishati Maalum zinapaswa kubainishwa kutoka kwa njia ya usakinishaji kurudi nyuma, sio tu kutoka kwa mchoro wa laini moja ya umeme.

Miradi ya ziada inaweza kuhitaji mantiki tofauti ya muundo

Usambazaji wa juu na miradi ya uimarishaji wa gridi inahitaji aina nyingine ya hukumu. Upakiaji wa nguzo, nafasi ya kondakta, sag, uidhinishaji wa usalama, mfiduo wa upepo, mguso wa miti, ufikiaji wa matengenezo, na usalama wa eneo la umma unaweza kuwa na umuhimu kama vile kasi ya kondakta. Kondakta wa kawaida anaweza kubeba mzigo kwa umeme, lakini bado ataleta changamoto katika nafasi, kasi ya usakinishaji au kutegemewa kwa muda mrefu nje ya nyumba.

Vikondakta vilivyounganishwa angani ni mfano mzuri wa mantiki hii tofauti. Badala ya kutibu kila kondakta kama mstari tofauti ulio wazi, miundo iliyounganishwa ya juu inaweza kuchanganya kondakta wa awamu ya maboksi na vipengele vya neutral au mjumbe katika mpangilio wa kompakt. Kwa usambazaji wa umeme vijijini, uboreshaji wa mijini, bustani za viwanda, maeneo ya reli na mitandao ya usambazaji wa uwanja wa ndege, jiometri ya kebo na dhana ya insulation inaweza kuwa sehemu ya mkakati wa kutegemewa.

Linganisha Kebo na Mahitaji ya Mazingira na Usalama

Hali ngumu za uendeshaji zinaweza kubadilisha uchaguzi wa nyenzo

Mfiduo wa mazingira mara nyingi hutenganisha kebo inayofaa kutoka kwa hatari. Mionzi ya UV, unyevu, mnyunyizio wa chumvi, halijoto ya juu au ya chini, mguso wa kemikali, mtetemo, na maisha marefu ya huduma ya nje yote yanaweza kubadilisha insulation sahihi au nyenzo ya ala. Kebo inayofanya kazi vizuri katika chumba kikavu cha mmea wa ndani inaweza kuwa haifai kwa njia ya pwani, tovuti ya jua iliyo wazi, handaki, ufungaji wa jangwa, au eneo la viwanda lenye unyevu mwingi.

Kwa hivyo uteuzi wa nyenzo unapaswa kufuata wasifu wa kukaribia aliyeambukizwa. XLPE inaweza kusaidia utendakazi dhabiti wa umeme na mafuta, HDPE inaweza kuwa muhimu ambapo uimara na upinzani wa unyevu ni muhimu, na LSZH au nyenzo zinazozuia miali ya moto zinaweza kuhitajika pale moshi na tabia ya moto ni muhimu. Misombo inayostahimili hali ya hewa, shea zilizoimarishwa na UV, na ujenzi uliofungwa inaweza kuwa muhimu zaidi kuliko kulinganisha voltage na mkondo kwenye karatasi.

Mahitaji ya kufuata yanaweza kufanya nyaya za katalogi zisizofaa

Mahitaji ya usalama na utiifu yanaweza pia kuhalalisha muundo maalum. Mradi unaweza kuhitaji viwango vya IEC, HD, ASTM, AS/NZS, NBR, GOST, au huduma za kieneo, pamoja na ripoti za majaribio, rekodi za ufuatiliaji, hati za kiwanda na michoro ya idhini. Katika miundombinu muhimu, hati inayokosekana inaweza kuwa ya usumbufu kama nyenzo isiyo sahihi, kwa sababu kukubalika, kutiwa nguvu au ukaguzi unaweza kutegemea utiifu uliothibitishwa.

Kebo ya kawaida ya katalogi inaweza kufikia kiwango cha jumla huku ikishindwa kutimiza mahitaji mahususi ya mradi. Suala linaweza kuwa nyenzo ya ala, utendaji wa moshi, darasa la kondakta, unene wa insulation, idhini ya eneo, tabia ya moto, au kutokuwepo kwa ushahidi wa mtihani unaohitajika. Wahandisi wanapaswa kuthibitisha sio tu ikiwa kebo "inatii viwango vya kawaida," bali kama inatii toleo kamili la kawaida, msimbo wa usakinishaji na vipimo vya mradi.

Kwa miradi ya MV, marejeleo ya kawaida yanaweza kujumuisha IEC 60502, IEC 60228, IEC 60332, na IEC 61034, kulingana na eneo na matumizi. Katika mifumo ya uendeshaji, marejeleo kama vile HD 626 na ASTM B231 yanaweza pia kuonekana katika mahitaji ya mradi. Kebo za Nishati Maalum mara nyingi ndizo njia inayotumika wakati muundo wa kiufundi na kifurushi cha hati lazima zilinganishwe tangu mwanzo.

Linganisha Jumla ya Gharama Iliyosakinishwa, Sio Bei ya Kebo Pekee

Ambapo nyaya maalum zinaweza kupunguza gharama zilizofichwa

Bei ya kebo kwa kila mita ni sehemu moja tu ya uamuzi wa gharama. Kebo ya kawaida inaweza kuonekana kuwa ya bei nafuu wakati wa ununuzi, lakini urefu wa ziada, adapta, ujenzi wa ukubwa kupita kiasi, ugumu wa kuvuta, matengenezo ya mara kwa mara, hatari ya joto kupita kiasi, muda wa chini na uingizwaji mapema unaweza kuongeza jumla ya gharama iliyosakinishwa. Kadiri mfumo unavyokuwa muhimu zaidi, ndivyo hesabu hii pana inavyokuwa muhimu zaidi.

Kebo inayofaa zaidi inaweza kupunguza sehemu dhaifu kwa kulinganisha saizi ya kondakta, aina ya ala, silaha, urefu wa njia na njia ya usakinishaji kwa karibu zaidi. Inaweza pia kurahisisha kuvuta, kupunguza viungo visivyo vya lazima, kuboresha mpangilio wa trei, na kupunguza uwezekano wa uharibifu wa mazingira. Katika mifumo ya usambazaji wa nishati ambapo muda wa kupungua una matokeo ya uendeshaji, Kebo za Nishati Maalum zinaweza kuthibitishwa kwa kuboreshwa kwa kutegemewa na kupunguza udhihirisho wa matengenezo.

Ambapo nyaya za kawaida zinabaki kuwa chaguo bora zaidi

Cables za kawaida bado zina nafasi wazi katika miradi ya umeme. Mifumo ya kawaida ya ndani, ukadiriaji wa voltage ya kawaida na ya sasa, mazingira kidogo, njia fupi, uingizwaji wa matengenezo ya haraka, kazi ya mfano, na miradi yenye mahitaji ya kawaida ya hati mara nyingi hunufaika kutokana na upatikanaji wa hisa. Katika matukio hayo, kebo ya kawaida inaweza kupunguza muda wa ununuzi na kuepuka ukaguzi usio wa lazima wa muundo.

Muundo maalum huongeza muda wa kuongoza, uratibu wa kiufundi, upangaji wa utengenezaji, ukaguzi wa idhini, na wakati mwingine mambo ya chini zaidi ya kuagiza. Iwapo kebo ya kawaida inatimiza wajibu wa umeme, hali ya njia, mfiduo wa mazingira, na mahitaji ya kufuata bila maelewano, kuichagua ni uhandisi wa sauti. Kebo Maalum za Nishati zinapaswa kuchaguliwa zinapotatua tatizo lililobainishwa la kiufundi au la kiuchumi, si kwa sababu zinasikika za hali ya juu zaidi.

Tayarisha Ingizo Sahihi Kabla ya Kuomba Kebo Maalum za Nishati

Data ya umeme ili kufafanua kwanza

Uchunguzi muhimu wa kebo maalum huanza na data kamili ya umeme. Wahandisi wanapaswa kufafanua ukadiriaji wa voltage, aina ya mfumo, sasa ya mzigo, kiwango cha mzunguko mfupi, nyenzo ya kondakta, eneo la sehemu ya msalaba, idadi ya core, aina ya insulation, skrini ya chuma au ngao, aina ya silaha, nyenzo za ala na viwango vinavyohitajika. Bila maelezo haya, nukuu mara nyingi huwa hazieleweki na ni ngumu kulinganisha.

Data ya umeme inapaswa pia kuonyesha matarajio ya uendeshaji wa siku zijazo. Ukuaji wa mzigo uliopangwa, hali ya kupungua, halijoto iliyoko, kupanga pamoja na kebo nyingine, na kushuka kwa voltage inayoruhusiwa kunaweza kubadilisha ukubwa wa mwisho wa kondakta au chaguo la insulation. Ingizo hizi zinapokosekana, mtoa huduma anaweza kunukuu kebo inayolingana na ombi linaloonekana lakini si jukumu halisi.

Ingizo wazi pia hupunguza uundaji upya baadaye. Mchoro au karatasi ya data ambayo hurekebisha voltage na urefu pekee huacha nafasi nyingi sana kwa mawazo. Kwa Kebo Maalum za Nishati, uwazi wa mapema huruhusu mtengenezaji na timu ya wahandisi kujadili makubaliano ya biashara kabla ya uzalishaji badala ya baada ya kebo kufika kwenye tovuti.

Ufungaji na data ya mazingira kujumuisha

Data ya usakinishaji ni muhimu kama vile data ya umeme. Aina ya njia, njia ya usakinishaji, urefu wa kuvuta, kipenyo cha kupinda, urefu wa ngoma, kina cha kuzikwa, kikomo cha njia au trei, urefu wa juu, mpangilio wa nguzo, kiwango cha joto, mionzi ya UV, unyevu, kemikali, dawa ya chumvi, mtetemo, na maisha ya huduma yanayotarajiwa yanapaswa kujumuishwa kwenye ombi. Maelezo haya husaidia kuamua ikiwa muundo unahitaji silaha, nyenzo maalum ya ala, ujenzi uliounganishwa, au insulation iliyokadiriwa nje.

Kwa miradi ya juu, usanidi wa bundle, mahitaji ya messenger ya upande wowote, nafasi ya kondakta, sag, na kukabiliwa na hali ya hewa ya eneo lako inapaswa kukaguliwa mapema. Kwa njia za chini ya ardhi au za viwandani, ulinzi wa mitambo, uimara wa ala, ukinzani wa maji, na upatanifu wa kukomesha kuna uwezekano mkubwa wa kudhibiti vipimo. Chaguzi za ubinafsishaji za 4E za ABC ni pamoja na eneo la sehemu-mbali, usanidi wa vifurushi, nyenzo ya kuhami, ukadiriaji wa voltage, rangi ya ala ya nje, na mahitaji maalum ya mazingira, ambayo yanaonyesha aina ya maelezo ambayo yanaweza kuunda ombi maalum la kebo.

Sahihi zaidi ya data ya ufungaji, ni rahisi zaidi kuepuka ujenzi usiohitajika. Mtoa huduma anaweza tu kuboresha muundo wakati programu imefafanuliwa wazi. Taarifa iliyotayarishwa vyema husaidia Cables Maalum za Nishati kuwa suluhisho la kihandisi linalodhibitiwa badala ya ombi pana la "kitu chenye nguvu zaidi."

Hitimisho

Kebo za kawaida huwa na maana wakati ushuru wa umeme, hali ya njia, mazingira, ratiba, na mahitaji ya idhini tayari yamefafanuliwa vyema kwa vipimo vya kawaida. Kebo Maalum za Nishati huwa na thamani zaidi wahandisi wanapohitaji kudhibiti utendakazi wa volteji, ukubwa wa kondakta, ulinzi wa kimitambo, uimara wa mazingira, uhifadhi wa nyaraka au gharama ya muda mrefu ya uendeshaji bila kulazimisha maelewano kwenye muundo.

East Energy Electrical Engineering Co., Ltd. inasaidia aina hii ya tathmini ya mradi kupitia kebo ya umeme na suluhu za nyongeza za kebo kwa viwango tofauti vya voltage na hali ya utumaji. Kwa wahandisi, thamani ya kiutendaji ni ubainifu wazi zaidi, upangaji rahisi wa usakinishaji, na ujenzi wa kebo unaolingana vyema na mahitaji halisi ya mfumo.

Maswali

Swali: Ni lini wahandisi wanapaswa kuchagua Cables Maalum za Nguvu badala ya nyaya za kawaida?

J: Chagua Kebo Maalum za Nishati wakati chaguo za kawaida haziwezi kukidhi ushuru wa voltage, uwezo wa sasa, hali ya njia, udhihirisho wa mazingira, hati za usalama, au mahitaji ya kutegemewa ya muda mrefu.

Swali: Je, nyaya za kawaida za umeme bado zinafaa kwa miradi ya viwanda?

A: Ndiyo. Kebo za kawaida hufanya kazi vyema wakati ukadiriaji, urefu wa njia, mazingira ya usakinishaji, na mahitaji ya kufuata ni ya kawaida, yanayoweza kutabirika, na kufunikwa kikamilifu na vipimo vya hisa vinavyopatikana.

Swali: Ni maelezo gani yanahitajika kabla ya kubainisha kebo maalum ya umeme?

J: Wahandisi wanapaswa kufafanua ukadiriaji wa voltage, sasa ya mzigo, kiwango cha mzunguko mfupi, saizi ya kondakta, insulation, nyenzo ya ala, silaha, aina ya njia, mfiduo wa mazingira, na viwango vinavyotumika.

Swali: Je, nyaya za umeme za kawaida hugharimu zaidi ya nyaya za kawaida?

J: Mara nyingi huwa na gharama za juu zaidi, lakini zinaweza kupunguza gharama zilizofichwa kutokana na muda wa chini, ugumu wa usakinishaji, urefu wa ziada wa kebo, kushindwa kufanya kazi mapema, au ulinzi usiofaa.

Swali: Ni mazingira gani ambayo mara nyingi yanahitaji ujenzi wa kebo iliyoboreshwa?

J: Mazishi ya moja kwa moja, usambazaji wa juu, maeneo ya pwani, vichuguu, vituo vidogo, tovuti zinazoweza kurejeshwa, na mimea ya viwandani inaweza kuhitaji uwekaji wa juu zaidi, upinzani wa UV, ulinzi wa unyevu, au uimarishaji wa mitambo.
