Umuhimu wa Kebo za Nguvu Isiyopitisha Maji kwa Ufungaji wa Chini ya Ardhi

Njia ya kebo iliyozikwa inaweza kuonekana kulindwa, lakini hali ya chini ya ardhi inaweza kuwa shwari sana kuliko inavyoonekana. Maji ya chini ya ardhi, mifereji iliyofurika, mifereji ya maji, kufidia, na uharibifu mdogo wa ala unaweza kuweka nyaya za umeme kwenye unyevu kwa miaka, na hivyo kuongeza hatari ya kuzeeka kwa insulation na hitilafu zilizofichwa. Uharibifu unaohusiana na unyevu, ikiwa ni pamoja na miti ya maji katika insulation ya kebo ya polimeri, ni jambo linalotambulika la kutegemewa kwa muda mrefu kwa mifumo ya nguvu.

Kebo za Nguvu zisizo na maji husaidia kupunguza hatari hizi kwa kupunguza uingiaji wa maji na uhamaji wa unyevu. Kuchagua muundo unaofaa kunaweza kulinda usalama, kutegemewa na gharama ya mzunguko wa maisha katika usakinishaji wa chinichini.

Kwa nini nyaya za chini ya ardhi zinakabiliwa na hatari ya unyevu kuliko inavyoonekana

Njia zilizozikwa zinaweza kukusanya maji hata wakati uso unaonekana kavu

Njia za kebo za chini ya ardhi zinaweza kubaki unyevu kwa muda mrefu baada ya uso kukauka. Sehemu ya juu ya maji inaweza kuweka nyaya za kuzikia moja kwa moja zikiwa zimezungukwa na udongo wenye unyevunyevu, ilhali mvua kubwa inaweza kujaza mitaro ya nyaya, mashimo, au mifereji ya maji. Hata mifereji iliyofungwa si salama kiotomatiki, kwa sababu maji yanaweza kuingia kupitia fursa, kuziba vibaya, au sehemu zilizoharibika na kubaki ndani kwa muda mrefu.

Maji hayahitaji mwanya mkubwa ili kuwa tatizo

Matatizo ya unyevu mara nyingi huanza na kasoro ndogo. Kuingia kwa maji kwa radi hutokea wakati maji hupenya ndani kupitia nyufa, kuchomwa, kupunguzwa kwa sheath, au tabaka za nje zilizoharibika. Kebo bado inaweza kuonekana inaweza kutumika kutoka nje, lakini sehemu moja iliyoharibika inaweza kuruhusu unyevu kufikia skrini za insulation, vipengee vya metali au tabaka zingine nyeti.

Harakati ya maji ya longitudinal husababisha hatari kubwa zaidi. Baada ya maji kuingia kwa wakati mmoja, inaweza kusafiri kwa urefu wa cable ikiwa cable haijumuishi nyenzo zinazofaa za kuzuia maji. Hiyo inamaanisha kuwa jeraha la ala la ndani, kiungio hafifu, au mwisho wa kebo ambayo haijafungwa inaweza kusababisha tatizo zaidi ya sehemu ya awali ya kuingilia. Kwa sababu hii, muundo wa cable chini ya ardhi lazima uzingatie kuingia kwa maji na uhamiaji wa maji.

Uharibifu wa unyevu mara nyingi huendelea kabla ya kushindwa inayoonekana

Uharibifu unaohusiana na maji sio daima husababisha kukatika mara moja. Uharibifu wa insulation, kutu ya sehemu za metali, kuvuja kwa mkondo, kupungua kwa nguvu ya dielectri, na hatari za kutokwa kwa sehemu zinaweza kutokea hatua kwa hatua. Kufikia wakati hitilafu inapoonekana, mfumo wa kebo unaweza tayari kuhitaji majaribio magumu, eneo la hitilafu, uchimbaji au uingizwaji.

Insulation ya XLPE inathaminiwa sana kwa matumizi ya kebo za nguvu, lakini bado inahitaji ulinzi kutoka kwa mkazo wa unyevu wa muda mrefu. Upandaji miti wa maji ni jambo la kuzeeka linalojulikana katika insulation ya polimeri, ambapo unyevu na mkazo wa umeme unaweza kuchangia njia za uharibifu kama mti kwa wakati. Ujenzi wa kuzuia maji husaidia kupunguza hatari hii kwa kupunguza hali ya unyevu ambayo inaruhusu mifumo kama hiyo ya kuzeeka kukuza.

Ni Nini Hufanya Cables za Nguvu Isiyopitisha Maji Kufaa kwa Ufungaji wa Chini ya Ardhi

Cable isiyo na maji ni zaidi ya sheath nene ya nje

Cable ya kuaminika ya maji ya chini ya ardhi inategemea muundo mzima, si tu unene wa koti ya nje. Kondakta hubeba sasa, wakati insulation ya XLPE hutoa nguvu za umeme na utulivu wa joto. Karibu na insulation, skrini za metali au sheaths husaidia kudhibiti mkazo wa umeme na kusaidia uendeshaji wa mfumo salama. Vifuniko vya ndani na nje hulinda dhidi ya mfiduo wa mazingira, wakati siraha ya hiari inaweza kuboresha upinzani dhidi ya shinikizo la udongo, panya, athari, na uharibifu wa kuchimba kwa bahati mbaya.

Safu ya kuzuia maji ni muhimu hasa katika njia za mvua chini ya ardhi. Kifuniko chenye nguvu cha nje husaidia kuweka unyevu nje, lakini nyenzo za ndani za kuzuia maji husaidia kudhibiti uharibifu ikiwa maji huingia kupitia uvunjaji au pamoja. Bila ulinzi huu wa ndani, maji yanaweza kuendelea kuenea kwa urefu wa kebo. Utendaji wa kweli wa kuzuia maji chini ya ardhi unatokana na jinsi tabaka hizi zinavyofanya kazi pamoja.

Ulinzi wa maji ya radial na longitudinal hufanya kazi pamoja

Ulinzi wa maji ya radi husaidia kuzuia unyevu kuingia ndani kupitia ukuta wa kebo. Hii inaweza kuhusisha shea zinazostahimili unyevu, vizuizi vya metali, tabaka za laminated, au chaguzi zingine za ujenzi zinazolinda mfumo wa insulation kutoka kwa maji ya nje. Ulinzi wa maji wa longitudinal una jukumu tofauti: husaidia kuzuia maji kusafiri kwenye kebo mara tu inapoingia.

Mbinu za kawaida za kuzuia maji ni pamoja na mikanda, jeli, poda, uzi na nyenzo zingine zinazopanuka au kupinga harakati za unyevu. Vipengele hivi ni muhimu hasa katika maeneo oevu, sehemu za kuvuka mito, uwekaji wa mifereji ambayo inaweza mafuriko, na maeneo yenye maji mengi. Upinzani wa unyevu wa kimsingi unaweza kutosha kwa baadhi ya mazingira yaliyodhibitiwa, lakini njia za umeme za chini ya ardhi mara nyingi zinahitaji ulinzi mkali zaidi kwa sababu hitilafu ni ngumu kufikia na ni ghali zaidi kukarabati.

Mfano wa bidhaa: ambapo kebo ya 4E ya 76kV XLPE isiyo na maji inafaa

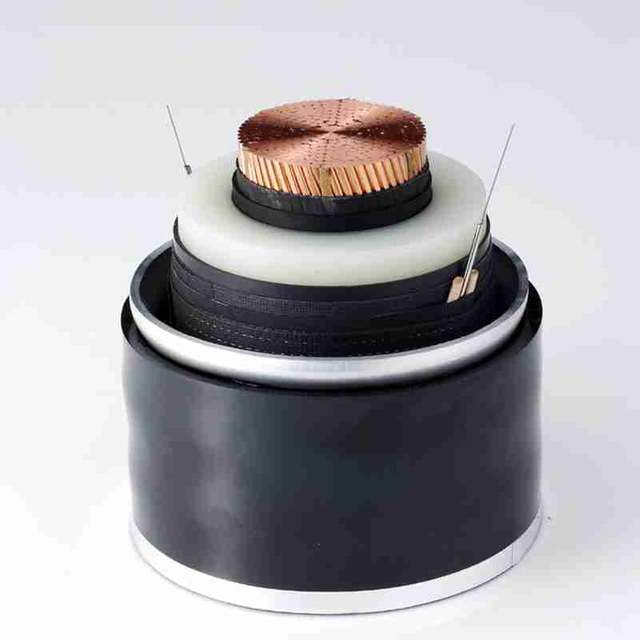

Kebo ya 4E's 76kV XLPE Iliyopitisha Nguvu Isiyopitisha Maji ni mfano unaofaa wa Kebo za Nishati zisizo na maji zenye voltage ya juu zinazokusudiwa kudai mazingira ya upitishaji umeme. Kebo inapatikana ikiwa na chaguzi za kondakta wa shaba au alumini, insulation ya XLPE, miundo ya ala ya bati ya alumini, matoleo ya ala ya PVC au PE, na usanidi wa longitudinal unaostahimili maji. Kesi zake za matumizi ya chini ya ardhi ni pamoja na kuzika moja kwa moja au uwekaji wa mifereji katika ardhi oevu, vivuko vya mito, na maeneo yenye maji mengi.

Jinsi Kebo za Nishati Isiyopitisha Maji Hulinda Usalama, Kuegemea na Gharama ya Muda Mrefu

Hitilafu chache zinazohusiana na unyevu katika njia ngumu kufikia

Kushindwa kwa kebo za chini ya ardhi si matukio rahisi ya matengenezo. Kutafuta hitilafu huchukua muda, na sehemu iliyoathiriwa inaweza kuwa chini ya udongo, lami, saruji, mifereji au miundombinu ya kituo. Uchimbaji unaweza kukatiza shughuli za tovuti, kuunda hatari za usalama, na kuhitaji uratibu na kazi za kiraia, timu za shirika, au wasimamizi wa kituo. Hata baada ya cable kufichuliwa, uingizwaji au ukarabati wa pamoja unaweza kuwa wa kazi kubwa.

Kebo za Nguvu zisizo na maji husaidia kupunguza hatari hizi kwa kushughulikia unyevu kabla haujawa kichochezi cha makosa. Kuzuia kuingia kwa maji hulinda insulation, skrini za metali, na mifumo ya kondakta kutokana na hali zinazoharakisha kuzeeka au kushindwa. Thamani ya mzunguko wa maisha ni wazi hasa katika njia ambazo ufikiaji ni mdogo, kwa sababu kuzuia kushindwa kwa kawaida ni kiuchumi zaidi kuliko kutafuta na kurekebisha baada ya huduma kukatizwa.

Usambazaji wa nishati salama katika mazingira yenye mvua au yanayokumbwa na mafuriko

Kebo za umeme zilizoharibiwa na unyevu zinaweza kuunda hatari za usalama na shida za kufanya kazi. Maji ndani au karibu na vipengee vya kebo vinavyoweza kuathiriwa vinaweza kuchangia saketi fupi, joto kupita kiasi, utepe wa umeme, hatari za mshtuko na uharibifu wa vifaa vilivyounganishwa. Katika usakinishaji wa voltage ya juu au upakiaji wa juu, hatari hizi zinaweza kuathiri sio kebo yenyewe tu bali pia vibadilishaji umeme, vibadilishaji gia, mifumo ya ulinzi na utendakazi wa chini ya mkondo.

Vifaa vilivyo na njia mvua au zinazokabiliwa na mafuriko vinahitaji mifumo ya kebo ambayo inasaidia usambazaji wa nishati thabiti chini ya hali halisi ya tovuti. Mitambo ya viwandani, vituo vidogo vya matumizi, kampasi za kibiashara, mifumo ya metro na mifereji, mashamba ya nishati mbadala, na mitandao ya usambazaji wa chinichini yote hutegemea uwasilishaji wa nishati unaotabirika. Kebo za Nishati Isiyopitisha Maji hutoa safu iliyoongezwa ya kutegemewa ambapo uwezekano wa kukaribia unyevu na kukatizwa kwa huduma kunaweza kuwa ghali.

Jinsi ya Kuchagua Kebo Inayofaa Isiyopitisha Maji kwa Njia ya Chini ya Ardhi

Linganisha kebo na mazingira halisi ya usakinishaji

Uchaguzi wa kebo unapaswa kuanza na njia, si jina la katalogi. Njia ya kuzika moja kwa moja katika udongo wa kawaida inaweza kuhitaji ala tofauti, silaha, na muundo wa kuzuia maji kuliko ufungaji wa duct ambayo mafuriko baada ya dhoruba. Ardhi oevu na sehemu za kuvuka mito zinahitaji ukinzani mkubwa dhidi ya mfiduo wa unyevu kwa muda mrefu, wakati tovuti za viwanda zinaweza kuongeza mfiduo wa kemikali, mtetemo, au mkazo wa kiufundi kwa mahitaji ya muundo.

Angalia darasa la voltage, mfumo wa insulation, na nyenzo za ala pamoja

Ukadiriaji wa voltage pekee hauamui ikiwa kebo inafaa kwa huduma ya mvua ya chini ya ardhi. Wanunuzi wanapaswa kutathmini voltage iliyokadiriwa, uwezo wa kubeba sasa, utendakazi wa insulation ya XLPE, nyenzo ya kondakta, muundo wa skrini ya chuma au ala, mahitaji ya silaha, na ufaafu wa PE, PVC, au nyenzo zisizo na halojeni. Hali ya udongo, halijoto ya uendeshaji, kina cha usakinishaji, na uwezekano wa mafuriko lazima pia ziwe sehemu ya ukaguzi wa vipimo.

Orodha fupi ya uteuzi inaweza kusaidia kuzuia makosa ya gharama kubwa:

● Je, njia ya kuzikia moja kwa moja, mfereji wa maji, mtaro, au chini ya maji iko karibu?

● Je, mafuriko ni ya mara kwa mara, ya msimu au ya kuendelea?

● Je, kebo inahitaji kuzuia maji kwa muda mrefu?

● Je, ulinzi wa maji ya radi unahitajika dhidi ya uharibifu wa ala?

● Je, silaha zitumike kwa shinikizo la udongo, panya, au hatari ya kuchimba?

● Je, viungo na vizimio vimekadiriwa kwa hali ya mvua chini ya ardhi?

● Je, nyenzo ya ala inalingana na mahitaji ya udongo, kemikali, UV na usalama wa moto?

● Je, kebo imeidhinishwa kwa mbinu iliyokusudiwa ya usakinishaji?

Usichanganye upinzani wa hali ya hewa ya juu na kuzuia maji ya chini ya ardhi

Ukadiriaji wa nje haimaanishi kila wakati ukadiriaji wa chini ya ardhi. 4E"s ABC Overhead Power Cable imeundwa kwa ajili ya usambazaji wa angani pamoja na insulation ya XLPE au PE na nyenzo zilizoimarishwa na UV kwa mazingira ya juu. Ni mali ya huduma ya juu badala ya usakinishaji uliozikwa, hata wakati mfereji upo.

Tofauti hiyo ni muhimu kwa timu za ununuzi na uhandisi. Kebo inaweza kustahimili mwanga wa jua, upepo, na mwangaza wa nje kwa ujumla huku ingali haina muundo wa ala, muundo wa kuzuia maji na ulinzi wa kiufundi unaohitajika kwa huduma iliyozikwa. Kubadilisha kebo ya juu kwa ajili ya usakinishaji wa chini ya ardhi kunaweza kupunguza gharama ya awali, lakini kunaweza kusababisha kutegemewa kwa muda mrefu na hatari za usalama. Cables za Nguvu zisizo na maji zinapaswa kuchaguliwa kwa ajili ya mazingira ya ufungaji ambayo ina maana ya kutumikia, si tu kwa voltage au uimara wa nje.

Makosa ya Ufungaji Ambayo Inaweza Kudhoofisha Utendaji wa Cable Isiyo na Maji

Kuziba vibaya kwenye viungo na kumalizika

Matatizo mengi ya maji ya chini ya ardhi huanza kwenye vituo vya kuunganisha badala ya kupitia mwili wa cable. Viungo, kukatika na ncha za kebo ni hatarishi kwa sababu hukatiza muundo wa kebo uliojengwa kiwandani. Ikiwa kuziba ni duni, maji yanaweza kuingia wakati wa kuhifadhi, ufungaji, mafuriko, au operesheni ya muda mrefu.

Viungo vya kuzuia maji vinavyoendana vinapaswa kuchaguliwa kwa aina ya cable na darasa la voltage. Ncha za cable zinapaswa kufungwa wakati wa kuhifadhi na kabla ya ufungaji, hasa kwenye maeneo ya mvua. Wasakinishaji wanapaswa kuepuka kuacha ncha zilizokatwa zikiwa wazi kwenye mifereji au mifereji, na uundaji wa uondoaji unapaswa kuangaliwa kabla ya kutia nguvu. Cable yenye nguvu bado inaweza kufanya kazi vibaya ikiwa vifaa havifanani na kiwango sawa cha kuzuia maji.

Uharibifu wa mitambo wakati wa kuvuta, kuinama, au kujaza nyuma

Tabaka za kuzuia maji zinaweza kuathirika wakati wa ufungaji. Mvutano mwingi wa kuvuta unaweza kuharibu ala au tabaka za ndani, wakati mikunjo mikali inaweza kusisitiza insulation na skrini. Michubuko wakati wa kuvuta mfereji, kujazwa nyuma kwa njia mbaya, mipasuko ya kiajali, na athari kutoka kwa zana au mawe inaweza kuunda sehemu za kuingilia kwa maji.

Mwongozo wa ufungaji unapaswa kufuatwa kwa uangalifu, pamoja na mipaka ya radius ya kupinda. Kwa kebo ya 76kV isiyo na maji ya XLPE ya aina hii, kipenyo cha chini cha kawaida cha kupinda kinaweza kutofautiana kati ya miundo isiyo na kivita na yenye silaha, kwa hivyo wasakinishaji wanapaswa kudhibitisha vikomo vya ushughulikiaji vinavyohitajika kabla ya kuvuta au kujaza nyuma. Maelezo haya sio maelezo madogo ya kushughulikia; zinasaidia kuhifadhi muundo wa kebo ambayo hufanya utendakazi wa chini ya ardhi usiingie maji iwezekanavyo.

Kupuuza mifereji ya maji na ukaguzi baada ya ufungaji

Mfumo wa kebo ya kuzuia maji bado unapaswa kuungwa mkono na mazoezi mazuri ya tovuti. Njia za mifereji ya maji, mashimo ya kebo, na mitaro vinapaswa kukaguliwa baada ya mvua kubwa, haswa katika maeneo yenye mafuriko ya mara kwa mara. Mifereji ya maji inapaswa kudumishwa inapowezekana, na timu za tovuti zinapaswa kuandika sehemu za njia ambazo hupitia maji yaliyosimama.

Hitimisho

Njia za nyaya za chini ya ardhi zinakabiliwa na hatari za unyevu ambazo ni rahisi kupuuza, kutoka kwa maji ya chini ya ardhi na mifereji iliyofurika hadi shea zilizoharibiwa na viungo vilivyofungwa vibaya. Kuchagua Kebo za Nguvu Zisizozuia Maji zenye insulation inayofaa, nyenzo za ala, muundo wa kuzuia maji, na ulinzi wa kiufundi husaidia kupunguza hitilafu zilizofichwa, kuboresha usalama, na kusaidia usambazaji wa nguvu unaotegemewa kwa wakati.

East Energy Electrical Engineering Co., Ltd. hutoa chaguzi za kebo za umeme za XLPE zisizo na maji kwa ajili ya kudai programu za chini ya ardhi ambapo upinzani wa unyevu na jambo thabiti la upitishaji. Kwa miradi inayohusisha udongo wenye unyevunyevu, mifereji ya maji, au njia za juu ya maji, kuunganisha ujenzi wa kebo na hali ya tovuti ni hatua ya vitendo inayolinda utendakazi wa muda mrefu.

Maswali

Swali: Je, Cables za Nguvu Inayozuia Maji zinaweza kusakinishwa moja kwa moja chini ya ardhi?

J: Ndiyo, lakini tu ikiwa kebo imekadiriwa kuzikwa moja kwa moja au njia maalum ya chini ya ardhi. Kebo ya eneo lenye unyevunyevu na kebo ya kuzika moja kwa moja hazibadilishwi kila wakati.

Swali: Kwa nini maji huharibu nyaya za umeme chini ya ardhi?

J: Maji yanaweza kuunguza sehemu za metali, kudhoofisha insulation, kupunguza nguvu ya dielectric, na kuongeza hatari ya saketi fupi au hitilafu zilizofichwa katika mifumo ya umeme iliyozikwa.

Swali: Kuna tofauti gani kati ya nyaya za umeme zisizo na maji na zinazokinza maji?

J: Kebo zinazostahimili maji hustahimili uwekaji unyevu, ilhali miundo ya kebo isiyo na maji hutengenezwa kwa hali ya unyevu inayohitaji sana, mara nyingi kwa kutumia shehena zenye nguvu na tabaka za kuzuia maji.

Swali: Je, nyaya za chini ya ardhi zinahitaji mfereji kila wakati?

J: Si mara zote. Baadhi ya nyaya za kuzika moja kwa moja zimeundwa kwa ajili ya mfiduo wa udongo na unyevu, wakati aina nyingine za cable zinahitaji mfereji au ulinzi wa ziada wa mitambo.

Swali: Je, ninachaguaje Kebo zinazofaa za Nishati Isiyopitisha Maji kwa njia za chini ya ardhi?

J: Angalia ukadiriaji wa voltage, njia ya usakinishaji, unyevu wa udongo, hatari ya mafuriko, nyenzo za ala, mahitaji ya silaha, na ikiwa kuzuia maji ya radial au longitudinal inahitajika.

Swali: Je, kebo ya juu iliyokadiriwa nje inaweza kutumika chini ya ardhi?

J: Hapana. Upinzani wa hali ya hewa nje haimaanishi moja kwa moja kufaa kwa maziko. Njia za chini ya ardhi zinahitaji ujenzi wa cable iliyoundwa kwa ajili ya kugusa udongo, unyevu, na mkazo wa mitambo.
