Njia za Kupoeza za Transfoma: Wanunuzi wa Mradi Wanapaswa Kulinganisha Nini?

Miundombinu ya umeme inategemea sana udhibiti bora wa joto. Wakati transfoma hufanya kazi, hutoa joto kubwa la ndani. Ubaridi usiofaa huzuia uwezo wako wa kupakia. Pia huongeza kasi ya uharibifu wa insulation. Kinyume chake, usanidi ulioboreshwa zaidi huongeza sana gharama zako za awali za mtaji. Pia huanzisha vigeu vya matengenezo visivyo vya lazima kwenye kituo chako. Unakabiliwa na changamoto kuu unapopanga stesheni mpya. Lazima usawazishe kwa uangalifu vikwazo vya awali vya nyayo na kutegemewa kwa muda mrefu. Tumeunda mwongozo huu ili kukusaidia kushinda vikwazo hivi. Inatoa timu za ununuzi na wahandisi wa kituo na mfumo wa tathmini usioegemea upande wowote wa muuzaji. Utajifunza jinsi mazingira ya programu na profaili za upakiaji zinavyoamuru uchaguzi wako wa teknolojia. Tutakusaidia kuabiri chaguzi za kupoeza tulizo nazo na za kulazimishwa kwa ufanisi. Hatimaye utagundua jinsi ya kuchagua mfumo bora kwa ajili ya ukweli wako maalum wa uendeshaji.

Mambo muhimu ya kuchukua

• Kuchagua njia sahihi za kupoeza transfoma huamuru uwezo wa mzigo wa msingi na vizingiti vya upakiaji wa dharura.

• Mifumo iliyozamishwa na mafuta (ONAN/ONAF/OFAF) hutoa uondoaji joto wa hali ya juu kwa programu za MVA za juu lakini hubeba dhima za kimazingira na matengenezo.

• Upozaji wa aina kavu (AN/AF) huondoa hatari za uvujaji wa mafuta na hatari za moto, na kuzifanya kuwa za kawaida kwa mazingira ya kibiashara ya ndani au yaliyodhibitiwa sana, licha ya ukadiriaji wa chini zaidi.

• Ununuzi wa transfoma mahiri hutathmini sio tu darasa la kupoeza, lakini matumizi ya nguvu ya ziada na hatari za kushindwa kwa mitambo (kwa mfano, pampu, feni) zinazoletwa na miundo ya kupoeza kwa kulazimishwa.

Kutunga Uamuzi: Vigezo vya Mafanikio kwa Usanifu wa Kibadilishaji joto

Lazima kwanza ufafanue tatizo la msingi la biashara. Uzalishaji wa joto ndani ya mizani ya vifaa vya umeme bila mstari na mzigo wa umeme. Transfoma huzalisha joto kupitia hasara za shaba na hasara za chuma. Upotevu wa chuma hubakia kila wakati wakati kitengo kinasalia na nguvu. Walakini, kiwango cha upotezaji wa shaba na mraba wa sasa wa mzigo. Kuongezeka kwa kiasi kidogo kunaweza kusababisha ongezeko kubwa la joto la ndani. Wanunuzi lazima watatue kwa uendeshaji wa msingi wa kila siku kwanza. Lazima pia uhesabu joto la kawaida la majira ya joto. Hatimaye, lazima upange kuongeza uwezo wa siku zijazo bila kuhatarisha kushindwa kwa insulation mapema.

Tathmini yako ya msingi lazima ilingane na viwango vikali vya tasnia. Muundo thabiti wa mafuta wa kibadilishaji joto hufuata mifumo ya IEEE C57.12.00 au IEC 60076. Viwango hivi vinaamuru viwango maalum vya kupanda kwa halijoto. Vitengo vingi vya viwandani hubainisha ongezeko la wastani la vilima la 55°C au 65°C juu ya mazingira. Ikiwa unasukuma joto kupita mipaka hii, unaharibu insulation ya ndani ya karatasi. Kila digrii ya kupindukia hupunguza maisha ya kifaa.

Ni lazima pia kupima gharama za uendeshaji za muda mrefu dhidi ya gharama za awali za mtaji (CAPEX). Muundo wa kupoeza tulivu hugharimu zaidi mwanzoni. Inahitaji msingi mkubwa zaidi wa kibadilishaji cha kimwili na radiators pana za nje. Hata hivyo, inakuokoa kwa kiasi kikubwa juu ya matumizi ya ziada ya nguvu kwa miongo kadhaa. Upoezaji wa kulazimishwa hupunguza alama ya awali ya mwili. Lakini mara moja hubadilisha akiba hizo kuwa gharama za juu za uendeshaji za kila siku na mizigo ya matengenezo.

Mifumo ya Kupoeza ya Transfoma Iliyozamishwa kwa Mafuta: Uwezo na Biashara

Vitengo vilivyozamishwa na mafuta vinatawala matumizi na sekta nzito za viwanda. Mafuta ya madini hutumika kama insulator ya kipekee na kati ya uhamishaji joto. Wahandisi huainisha usanidi huu kulingana na jinsi wanavyozunguka mafuta ya ndani na hewa ya nje.

ONAN (Oil Natural Air Natural)

Utaratibu huu unategemea tu athari ya thermosyphon na uingizaji hewa wa asili. Mafuta ya moto huinuka kuelekea juu ya tanki. Kisha inapita nje kwenye radiators za nje. Kadiri hewa iliyoko inavyopoza mafuta, inakuwa mnene na kuzama. Mafuta yaliyopozwa hutiririka tena chini ya tanki. ONAN ina sehemu sifuri za usaidizi zinazosogea. Hii inaipa ukadiriaji wa kuaminika zaidi iwezekanavyo. Inasimama kama chaguo bora kwa maeneo ya mbali. Unapaswa kubainisha ONAN ambapo una nyayo za kutosha na ufikiaji wa chini wa matengenezo.

ONAF (Oil Natural Air Forced)

ONAF inaongeza feni za mitambo kwa radiators za nje. Mashabiki hawa huwasha ili kuharakisha utawanyiko wa hewa kwenye mapezi ya kupoeza. Tathmini hii hufungua kwa kawaida uwezo wa kubeba 15% hadi 33% zaidi ya kitengo cha ONAN. Unapata kubadilika bila kuongeza ukubwa wa msingi. ONAF ni bora kwa vifaa vinavyotarajia ukuaji wa mzigo wa siku zijazo. Pia husaidia vifaa kudhibiti mahitaji ya juu ya umeme ya msimu katika miezi ya joto ya kiangazi.

OFAF / ODAF (Kiwango cha Hewa cha Kulazimishwa kwa Mafuta / Mafuta Inayoongozwa na Air Forced)

Utaratibu huu hutumia pampu zilizojitolea kulazimisha mafuta kupitia msingi na vilima. Kisha husukuma maji hayo kupitia vibadilisha joto vikubwa vya nje. Unafikia kiwango cha juu cha msongamano wa kupoeza kwa vitengo vya voltage ya juu sana au vya juu vya MVA. Walakini, kuna kizuizi kikubwa cha hatari. ODAF inatanguliza sehemu muhimu za kushindwa kwa mitambo. Pampu hizi zinahitaji ufuatiliaji wa hali ya mara kwa mara. Kushindwa kwa pampu hudai umwagaji wa mzigo mara moja ili kuzuia kuchemsha ndani.

OWF / ODWF (Maji Yanayolazimishwa kwa Mafuta Yanalazimishwa)

Vitengo hivi vinatumia vibadilisha joto changamano vya mafuta hadi maji. Njia hii inathibitisha maalum kwa mazingira ya niche. Mimea ya umeme wa maji na majukwaa ya pwani mara nyingi huipeleka. Unafikia ufanisi wa hali ya juu wa mafuta ukitumia OSWF. Walakini, muundo huu unahitaji madhubuti chanzo cha maji cha kuaminika, safi, na endelevu kufanya kazi.

Chati ya Muhtasari wa Uwezo wa Kupoeza

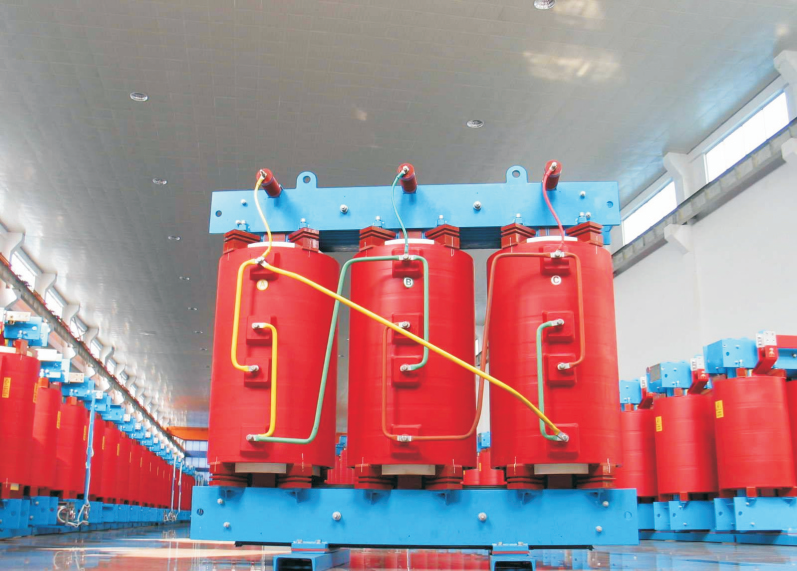

Upoaji wa Transfoma ya Aina Kavu: Wakati wa Kuondoa Mafuta

Mazingira fulani yanakataza vikali kiasi kikubwa cha mafuta yanayoweza kuwaka. Nafasi za kibiashara za ndani zinahitaji teknolojia mbadala. Vitengo vya aina ya kavu hutatua vikwazo hivi vya mazingira kwa kutumia insulation imara na hewa iliyoko.

AN (Asili ya Hewa)

Tathmini ya Hali ya Hewa inawakilisha msingi wa vitengo vya kavu. Wanadai matengenezo ya chini kabisa kwa ujumla. Vitengo hivi kwa asili vinastahimili moto. AN hutumika kama chaguo-msingi kwa majengo ya biashara ya ndani. Kanda nyeti za utengenezaji wa viwanda pia zinazitegemea sana. Hata hivyo, wanasalia na kikomo katika ukadiriaji wao wa juu zaidi wa MVA ikilinganishwa na vitengo vya mafuta.

AF (Kulazimishwa kwa Hewa)

Mitambo ya Kikosi cha Hewa huongeza feni za kasi ya juu chini ya koili. Mashabiki hawa husukuma hewa iliyoko juu kupitia chaneli za ndani za kujipinda. Mpangilio huu huongeza uwezo kwa muda hadi 30%. Inashughulikia kikamilifu mizigo ya kilele cha muda mfupi wakati wa mabadiliko ya mabadiliko. Mashabiki husalia bila kufanya kazi wakati wa shughuli za kawaida za upakiaji ili kuokoa nishati.

Ukaguzi wa ukweli wa ununuzi ni muhimu hapa. Vitengo vya aina ya kavu asili huendesha joto zaidi kuliko mbadala za mafuta. Pia wana hali ya chini sana ya joto. Mafuta hufanya kama sifongo kikubwa cha mafuta wakati wa kuongezeka kwa mzigo wa ghafla. Vipimo vikavu havina bafa hii ya kinga ya maji. Hii inamaanisha kuwa hawana msamaha kidogo wa upakiaji wa muda mrefu. Kwa hivyo, kutekeleza mkakati thabiti wa mfumo wa kupoeza wa transfoma ni muhimu ili kuzuia hitilafu za vilima katika vitengo vya kavu.

Vipimo vya Tathmini ya Msingi kwa Ununuzi wa Transfoma

Kuchagua mkakati bora wa usimamizi wa halijoto hupita zaidi ya ukadiriaji wa vibao vya majina. Lazima utathmini vikwazo kadhaa vya kimwili na vya uendeshaji kabla ya kukamilisha ununuzi.

• Vizuizi vya Alama na Nafasi: Upoezaji wa kulazimishwa (ONAF/OFAF) huruhusu kibadilishaji kibadilishaji kidogo kinachoonekana. Unafikia ukadiriaji sawa wa KVA ikilinganishwa na upoezaji asilia (ONAN). Hii inathibitisha muhimu katika urejeshaji wa mijini.

• Mzigo wa Matengenezo na Ufikivu: Sehemu zinazosonga kama vile feni na pampu zinahitaji ukaguzi wa mara kwa mara. Mafundi lazima kushughulikia uingizwaji wa kuzaa na kudhibiti upimaji wa mzunguko. Lazima uulize ikiwa kituo chako kina wafanyikazi wa kusaidia utaratibu huu.

• Vikomo vya Kelele za Kusikika: Mashabiki wa hewa ya kulazimishwa hutoa viwango muhimu vya kelele vya dB(A). Wanunuzi lazima watathmini kwa uangalifu sheria za ukanda wa ndani. Vituo vidogo vya mijini na upelekaji wa kibiashara wa ndani mara nyingi huamuru dari kali za kelele.

• Hatari za Kimazingira na Usalama wa Moto: Mbinu za mafuta zinahitaji mikakati ya kina ya kuzuia. Lazima ujenge mabonde ya kukamata saruji. Lazima pia utekeleze mipango tata ya kuzima moto. Mahitaji haya yanaathiri moja kwa moja gharama zako za jumla za uhandisi wa kiraia.

Hatari za Utekelezaji na Kufichua Gharama Zilizofichwa

Wahandisi mara nyingi huzingatia kabisa bei za ununuzi wa mapema. Mtazamo huu finyu huficha gharama kubwa za uendeshaji za muda mrefu. Mbinu za kupoeza kwa kulazimishwa huleta hatari zilizofichika za kifedha na kiufundi.

Matumizi ya nguvu ya ziada yanawakilisha mzigo mkubwa wa vimelea. Nishati ya umeme inayotumiwa kuendesha feni za kupoeza na pampu huongezeka haraka. Kifaa hiki hufanya kazi mfululizo kwa muda wa miaka 30. Zabuni za awali za wauzaji hazisababishi katika mtiririko huu wa umeme unaoendelea. Inaathiri sana gharama zako za uendeshaji za kila mwezi. Kitengo tulivu kinaweza kugharimu zaidi kununua, lakini kinatumia nguvu ya sifuri ya vimelea.

Mahitaji ya upungufu pia yanatatiza miundo ya kulazimishwa. Ikiwa pampu ya ODAF itashindwa, kitengo hupoteza udhibiti wa joto haraka. Transfoma lazima iondoe pato lake mara moja ili kuzuia kushindwa kwa janga. Wanunuzi mahiri lazima watathmini feni na usanidi wa pampu ya N+1. Unapaswa kufunga pampu tatu ikiwa unahitaji madhubuti mbili. Hii inakuhakikishia kudumisha uwezo kamili wa mzigo wakati wa hitilafu ya sehemu. Lazima pia uunganishe telemetry inayohusiana na mifumo yako kuu ya udhibiti.

Hali mbaya ya mazingira huadhibu sana upoaji wa kulazimishwa. Mashabiki katika mifumo ya ONAF au AF huvuta hewa iliyoko jirani. Ikiwa zinafanya kazi katika mazingira ya vumbi, kutu, au pwani, hupata uharibifu wa kasi. Kunyunyizia maji ya chumvi huharibu makazi ya kawaida ya feni kwa haraka. Lazima ubainishe mipako ya kinga ya hali ya juu kwa sehemu zote za nje zinazosonga katika maeneo haya.

Mantiki ya Orodha fupi: Jinsi ya Kukamilisha Mkakati wako wa Kupoeza

Tunapendekeza kufuata utaratibu wa ununuzi uliopangwa. Tumia mantiki hii ya kufuatana ili kukamilisha chaguo zako za muundo wa joto.

1. Msingi wa Mazingira: Amua mahali ambapo kitengo kitakaa. Kumbuka ikiwa ni ufungaji wa ndani au nje. Rekodi hali mbaya zaidi ya halijoto iliyoko. Mwishowe, tambua mahitaji yoyote madhubuti ya kufuata mazingira ambayo yanaamuru teknolojia kavu dhidi ya mafuta.

2. Panga Wasifu wa Mzigo: Chunguza droo ya kila siku ya umeme ya kituo chako. Ukidumisha upakiaji thabiti unaoendelea, pendelea mifumo ya ONAN au AN tulivu. Ukipata vilele vinavyobadilika sana, pendelea ONAF au AF. Hii inashughulikia spikes za muda bila kukulazimisha kuzidisha msingi mzito.

3. Bainisha Ukomavu wa Matengenezo: Tathmini uwezo wako wa wafanyikazi wa ndani. Ikiwa tovuti ya usakinishaji itasalia bila rubani, njia za kupoeza zisizo na uzito ni nyingi sana. Ikiwa bajeti za matengenezo ni za chini kihistoria, epuka mifumo changamano ya pampu kabisa.

4. Omba Data Maalum ya Zabuni: Usikubali mapendekezo ya jumla. Waamuru wachuuzi watoe uwezo wa upakiaji wa uhakika na upoezaji unaofanya kazi na usiofanya kazi. Omba vipimo kamili vya matokeo ya akustika. Hatimaye, wahitaji waorodheshe droo kamili ya nguvu msaidizi kwa vipengele vyote vya mitambo.

Hitimisho

Kuchagua usanidi wa usimamizi wa halijoto sio tu kisanduku tiki cha kawaida cha uhandisi. Inawakilisha ahadi kubwa ya kifedha na kiutendaji kwa kituo chako. Kuharakisha uamuzi huu mara nyingi husababisha ulemavu wa uwezo wa umeme au maumivu ya kichwa ya matengenezo. Lazima usawazishe kwa uangalifu uwekezaji wa awali na hali halisi ya kiutendaji inayotarajiwa.

Epuka kutathmini teknolojia hizi katika utupu. Muundo wa ufanisi zaidi wa mafuta ni ule unaolingana kikamilifu na mienendo maalum ya upakiaji ya kituo chako. Ni lazima iheshimu vikwazo vyako vya anga na kanuni za mazingira. Zaidi ya yote, lazima ilingane na ukomavu wa matengenezo ya timu yako katika kipindi cha maisha cha miaka 30. Shirikiana kwa karibu na wachuuzi ili kuhakikisha chaguo lako la mwisho linatoa uaminifu na thamani ya muda mrefu.

Maswali

Swali: Je, unaweza kuboresha njia ya kupoeza ya transfoma baada ya usakinishaji?

A: Ndiyo. Kuongeza feni za kupoeza kwenye kitengo kilichopo cha ONAN ili kukibadilisha kuwa ONAF ni jambo la kawaida. Hata hivyo, unaweza kufanya hivyo tu ikiwa radiators awali imeundwa kukubali mashabiki. Zaidi ya hayo, wiring ya ndani lazima ishughulikie kwa usalama pato jipya la MVA lililoongezeka.

Swali: Njia ya baridi inaathirije maisha ya transfoma?

J: Muda wa maisha umefungwa moja kwa moja na afya ya insulation ya karatasi. Kwa kila ongezeko la 6°C hadi 8°C zaidi ya halijoto ya uendeshaji iliyoundwa, maisha ya manufaa ya insulation hupunguzwa kwa nusu. Mifumo ya kutosha ya kupoeza huhifadhi msingi huu wa joto na kuzuia uharibifu wa mapema.

Swali: Kuna tofauti gani kati ya ukadiriaji wa ONAN na ONAF kwenye ubao wa majina?

J: Vibao vya majina mara nyingi huonyesha alama mbili, kama vile 20/26.6 MVA. Nambari ya kwanza inaonyesha uwezo tulivu wa kitengo kwa kutumia upitishaji asilia (ONAN). Nambari ya pili, ya juu inaashiria uwezo wake wa juu zaidi salama wakati feni zote za nje za kulazimishwa zinaendesha kwa bidii (ONAF).

Swali: Je, baridi ya kulazimishwa huongeza hatari ya kushindwa kwa vifaa?

J: Wakati msingi wa kibadilishaji dhabiti unasalia kutegemewa sana, upoaji wa kulazimishwa huleta sehemu zinazoweza kusogea zilizo hatarini. Pampu za mitambo na feni zina mzunguko mfupi wa maisha (miaka 10 hadi 15) kuliko msingi yenyewe (miaka 30+). Vipengee hivi vya usaidizi vinahitaji matengenezo ya haraka ili kuzuia kupungua kwa ghafla kwa uwezo.
