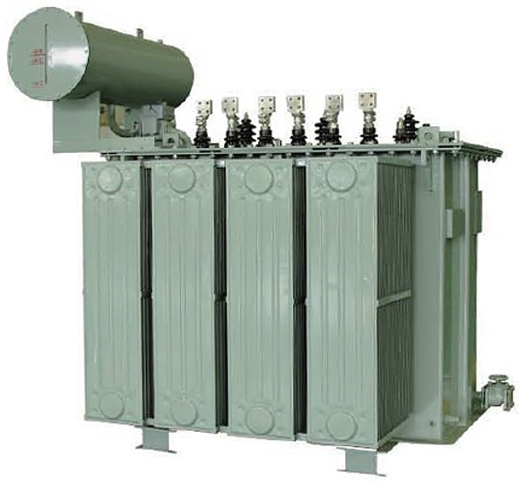

Jinsi ya Kuchagua Kibadilishaji Kirekebishaji kwa Mizigo ya DC ya Viwanda

Kuweka ukubwa wa kibadilishaji kwa usambazaji wa kawaida wa AC ni moja kwa moja. Walakini, kuweka saizi moja kwa programu zisizo za mstari, za sasa za DC huleta changamoto maalum ya uhandisi. Wahandisi lazima wawajibike kwa tabia changamano za umeme ambazo hazionekani sana kwenye gridi za kawaida za nishati. Michakato ya DC ya Viwanda kama vile elektrolisisi nzito, shughuli za kuyeyusha, na viendeshi vikubwa vya kasi vinavyobadilika huzalisha upotoshaji mkubwa wa uelewano. Pia huunda upendeleo hatari wa voltage ya DC na profaili za upakiaji zenye nguvu sana.

Hali hizi kali za umeme huharibu haraka transfoma ya kawaida ya usambazaji. Kuzingatia mambo haya husababisha kushindwa kwa insulation ya ghafla na kupunguzwa kwa gharama ya kituo. Mwongozo huu unaonyesha mifumo muhimu ya uhandisi na mambo ya kuzingatia ya joto yanayohitajika kwa uaminifu wa muda mrefu. Utajifunza viwango kamili vya utiifu vinavyohitajika ili kubainisha kibadilishaji kirekebishaji kwa usalama kwa mizigo ya DC ya viwandani . Tunatoa maarifa yanayoweza kutekelezeka ili kuhakikisha muda wa juu zaidi wa mchakato na kuzuia hitilafu mbaya za mafuta katika shughuli zako nzito za kiviwanda.

Mambo muhimu ya kuchukua

• Upunguzaji wa Harmonic ni Lazima: Uchaguzi sahihi unahitaji kukokotoa K-factor na uhasibu kwa hasara ya sasa ya eddy inayoendeshwa na topolojia maalum za kurekebisha (6-pulse, 12-pulse, au 24-pulse).

• Kupunguza Siyo Mchezo wa Kubahatisha: Uwezo lazima ulandanishwe kikamilifu na viwango vya IEEE C57.18.10 au IEC 61378-1 ili kuzuia uharibifu wa insulation.

• Topolojia Inaamuru Ubunifu: Usanidi wa usambazaji wa umeme wa DC wa viwandani huamua moja kwa moja mabadiliko muhimu ya awamu ya vilima na mahitaji ya uunganisho.

Kwa Nini Kifaa Cha Kawaida Hushindwa: Mahitaji ya Kipekee ya Kibadilishaji kwa Mfumo wa Kurekebisha

Vibadilishaji nguvu vya kawaida hufanya kazi vizuri chini ya mawimbi safi ya 50Hz au 60Hz ya sine. Unapoanzisha marekebisho ya viwanda kwenye mzunguko, mazingira ya umeme yanabadilika sana. Virekebishaji huchora mkondo wa sasa katika mipigo ya ghafla, isiyo ya mstari. Hii kimsingi hubadilisha jinsi kibadilishaji kinapaswa kudhibiti joto na mkazo wa kielektroniki.

Tatizo la joto la Harmonic

Mizigo isiyo ya mstari huunda mikondo kali ya harmonic. Mikondo hii ya juu-frequency huzunguka kupitia vilima vya transformer kando ya mzunguko wa msingi. Harmonics haichangii kazi muhimu. Badala yake, huongeza upotezaji wa sasa wa eddy ndani ya msingi na vilima vya shaba. Transfoma za kawaida haziwezi kusambaza joto hili linalokusanyika kwa kasi. Joto la ndani haraka huzidi mipaka ya joto ya insulation ya msingi, na kusababisha kushindwa kwa vilima vya mapema. Ni lazima ubainishe njia maalum za kupoeza na jiometri za kondakta zilizobinafsishwa ili kustahimili joto hili linalolingana.

Usumaku wa DC na Uenezaji wa Msingi

Virekebishaji vya viwanda mara nyingi huvuja kiasi kidogo cha mkondo wa moja kwa moja kwenye upande wa AC wa saketi. Jambo hili tunaliita upendeleo wa DC. Upendeleo wa DC husababisha usumaku usio na usawa ndani ya msingi wa kibadilishaji. Inalazimisha msingi kueneza mapema zaidi wakati wa nusu ya mzunguko wa muundo wa wimbi la AC. Kueneza kwa msingi huongeza sana sasa ya sumaku. Pia hutoa kelele kubwa ya akustika, mtetemo mkali, na miisho ya joto inayokimbia. Transfoma maalum kwa ajili ya mfumo wa kurekebisha hutumia miundo maalum ya viungo vya msingi na msongamano wa chini wa msongamano ili kufyonza kwa usalama upendeleo huu wa DC bila kueneza.

Mkazo wa Mitambo kutoka kwa Fault Currents

Michakato ya DC nzito hupitia mzunguko mfupi wa mara kwa mara. Fikiria tanuru ya arc ya umeme inayopiga chaji nzito. Matukio haya yanatuma vipindi vikubwa vya sasa vya juu kupitia mfumo. Transfoma za kawaida za AC hazina uimarishaji wa kiufundi unaohitajika ili kustahimili mishtuko hii inayorudiwa. Kani za sumakuumeme zinazozalishwa wakati wa vipindi hivi vya muda mfupi zinaweza kupasua vilima vya kawaida. Vitengo vya kurekebisha huangazia miundo ya kubana iliyoimarishwa sana na vizuizi vilivyounganishwa na epoxy ili kudumisha uadilifu wa muundo wakati wa hali ya hitilafu kali.

Vigezo vya Msingi vya Uhandisi vya Uteuzi wa Kibadilishaji Kirekebishaji

Kuchagua vifaa sahihi kunahitaji modeli kali ya hisabati. Huwezi kuangalia tu ukadiriaji wa megawati ya mzigo wako na uchague kibadilishaji cha kVA kinacholingana. Lazima utathmini wasifu wa mzigo, wigo wa usawa, na usanifu wa vilima kwa wakati mmoja.

Uwekaji wasifu wa Mzigo na Ukubwa wa kVA

Hatua ya kwanza inahusisha kufafanua mzunguko halisi wa wajibu wa uendeshaji. Lazima utofautishe kati ya mizigo ya msingi inayoendelea na mahitaji ya muda mfupi ya upakiaji. Kwa mfano, mifumo ya reli nzito hutumia madarasa maalum ya ushuru (Hatari ya I, II, III, na IV). Kila darasa huamuru ni muda gani kifaa lazima kiishi kwenye upakiaji uliokithiri.

Ili kuhesabu uwezo sahihi, fuata mlolongo huu:

1. Amua mzigo kamili wa msingi unaoendelea katika kilowati zinazohitajika na mchakato wa DC.

2. Tambua asilimia ya juu zaidi ya upakiaji na muda wake kamili.

3. Piga hesabu ya kVA ya msingi inayohitajika ili kusaidia droo hii ya nishati.

4. Tumia wigo uliokokotolewa wa uelewano ili kupata kVA sawa na iliyorekebishwa.

Ukadiriaji huu sawa wa kVA unawakilisha uwezo wa kweli wa mafuta ambayo transformer yako inapaswa kuwa nayo.

Mipangilio ya Pulse na Ubunifu wa Upepo

Hesabu ya mapigo ya topolojia ya kirekebishaji chako huelekeza utata wa kukunja wa kibadilishaji. Mipangilio ya mapigo ya juu hupunguza kwa ufanisi Upotoshaji wa Jumla wa Harmonic (THD) kwenye gridi ya msingi. Walakini, wanadai mipangilio ngumu sana ya vilima vya sekondari.

Mfumo wa msingi wa 6-pulse unahitaji upepo wa kawaida wa msingi na sekondari. Mfumo wa 12-pulse unahitaji windings mbili za sekondari. Sekondari moja lazima iunganishe katika usanidi wa wye, huku nyingine ikiunganisha katika usanidi wa delta. Hii inaunda mabadiliko ya lazima ya awamu ya digrii 30 kati ya matokeo mawili. Mabadiliko haya ya awamu hughairi hali za mpangilio mbaya zaidi za 5 na 7. Kuboresha hadi mifumo ya mipigo 24 kunahitaji vilima tata vya zigzag ili kufikia mabadiliko ya awamu ya digrii 15. Lazima uchague kikundi sahihi cha vekta, kama vile Dy11d0, ili kuhakikisha upatanishi sahihi wa awamu.

Insulation na Derating Sababu

Joto huharibu insulation. Uchaguzi sahihi wa kibadilishaji kisahihishaji hutegemea sana upunguzaji sahihi wa mafuta. Wahandisi hutumia K-factor au Harmonic Factor (HF) kuhesabu athari ya ziada ya joto ya mikondo ya harmoniki. Kipengele cha K huathiri moja kwa moja ni kiasi gani lazima kizidishe uwezo wa kupoeza wa kibadilishaji.

Lazima uchague mifumo thabiti ya insulation inayoweza kustahimili viwango hivi vya juu vya joto. Nyenzo za insulation za Daraja F (155°C) na Hatari H (180°C) zinasalia kuwa kiwango cha tasnia kwa mazingira haya yenye mkazo mkubwa. Kamwe usitumie nyenzo za kawaida za Daraja B kwa programu nzito zisizo za mstari.

Ulinganisho wa Impedans

Impedans inaamuru jinsi transformer inavyojibu kwa mabadiliko ya mzigo na mzunguko mfupi. Lazima usawazishe vipaumbele viwili vinavyoshindana hapa. Impedans ya chini hutoa udhibiti bora wa voltage, kuweka pato la DC kuwa thabiti. Impedans ya juu huzuia mikondo ya uharibifu ya mzunguko mfupi wakati wa kosa.

Wakati wa uhandisi mifumo ya mapigo mengi, impedance sawa kati ya vilima vyote vya sekondari ni muhimu kabisa. Ikiwa upepo wa wye una kizuizi tofauti kuliko upepo wa delta, warekebishaji hawatashiriki sasa kwa usawa. Ukosefu huu wa usawa hulazimisha upepo mmoja kuwa na joto kupita kiasi huku nyingine ikibaki kutotumika.

Kulinganisha Transfoma na Maombi Mahususi ya Ugavi wa Umeme wa DC wa Viwanda

Sekta tofauti huweka mahitaji tofauti kabisa kwa miundombinu yao ya nguvu. Lazima ubadilishe muundo wa kibadilishaji kulingana na hali halisi ya mazingira ya kufanya kazi.

Electrochemical and Smelting Operesheni

Vifaa vya kuyeyusha alumini na electrolysis ya klorini hufanya kazi saa 24 kwa siku, siku 365 kwa mwaka. Wanachora mikondo ya hali ya juu inayoendelea. Usumbufu wowote huharibu kundi na kuharibu vifaa vya uzalishaji. Kigezo cha msingi cha mafanikio hapa ni kuegemea sana chini ya mzigo mkubwa unaoendelea.

Taratibu hizi pia zinahitaji udhibiti mzuri sana wa voltage kadiri upinzani wa umwagaji wa kemikali unavyobadilika. Wahandisi kwa kawaida hujumuisha Vibadilishaji vya Kubadilisha Miguso ya Juu ya Upakiaji (OLTC) moja kwa moja kwenye kibadilishaji cha nguvu. Hii inaruhusu waendeshaji kurekebisha voltage kwa usahihi bila kuzima usambazaji wa umeme wa DC wa viwandani.

Treni Nzito na Vituo Vidogo vya Reli

Vituo vidogo vya reli vinatoa changamoto tofauti kabisa. Treni huvuta kiasi kikubwa cha mkondo kadri zinavyoongeza kasi. Kisha, wao ghafla pwani au kuvunja, kuacha mzigo kwa karibu sifuri. Hii inaunda profaili za upakiaji zenye nguvu, zisizo na uhakika.

Transfoma katika programu hizi inakabiliwa na mizigo ya mara kwa mara, kali. Pia huvumilia mshtuko mkubwa wa mitambo kutoka kwa kushuka kwa kasi kwa sasa. Mafanikio yanahitaji uimarishaji mzito wa muundo na udhibiti wa hali ya juu wa halijoto ili kuondoa ongezeko la ghafla la joto kabla treni inayofuata kufika.

Viendeshi vya Kasi vinavyobadilika (VSD) na Uendeshaji wa Madini

Visafirishaji vikubwa vya uchimbaji madini na pampu nzito za viwandani zinategemea Viendeshi vya Kasi Vinavyobadilika. Vifaa hivi mara nyingi hufanya kazi katika maeneo yaliyofungwa au chini ya ardhi. Alama ya kompakt inakuwa kizuizi kikuu cha muundo. Wahandisi mara kwa mara hutumia miundo ya mipigo 18 au 24 yenye vilima vingi kwa VSD hizi. Mipangilio hii ya mapigo ya juu kwa asili hughairi ulinganifu. Hii inaruhusu waendeshaji madini kukidhi viwango vikali vya IEEE 519 vya uelewano vya gridi bila kusakinisha benki kubwa za vichujio vya nje vya sauti.

Usimamizi wa Joto, Upoezaji, na Hali Halisi za Mazingira

Kutoa joto kwa ufanisi huamua maisha ya vifaa vyako. Lazima ulinganishe teknolojia ya kupoeza na mazingira halisi na miundombinu ya kituo inayopatikana.

Aina-Kavu dhidi ya Transfoma Zilizojaa Kioevu

Lazima uangalie kwa makini mazingira ya ufungaji kabla ya kuchagua teknolojia ya msingi.

Transfoma za resin ya aina kavu hutoa usalama wa kipekee. Hawatumii vimiminiko vinavyoweza kuwaka. Hii inazifanya kuwa bora kwa usakinishaji wa ndani, kabati zilizobana za VSD, na maeneo madhubuti yenye vikwazo vya moto. Hata hivyo, ikiwa utazisakinisha katika mazingira ya uchimbaji wa vumbi, lazima ubainishe nyufa zenye viwango vya IP ili kuzuia vumbi kondakta kutoka kuziba koili zilizoachwa wazi.

Transfoma zilizojaa kioevu husalia kuwa lazima kwa matumizi ya kVA ya juu zaidi, kama vile shughuli kubwa za kuyeyusha. Vimiminika kama vile mafuta ya madini, silikoni, au esta sintetiki hutoa utawanyiko wa hali ya juu wa joto. Wanaweza kunyonya mizigo inayoendelea vizuri zaidi kuliko vitengo vya aina kavu. Kwa kawaida hukaa nje kwa sababu ya nafasi na mahitaji ya usalama wa moto.

Chati ya Ulinganisho wa Mbinu ya Kupoeza

Nyayo na Ushirikiano wa Kimwili

Lazima upange kwa uangalifu jinsi transformer inavyounganisha kwenye baraza la mawaziri la kurekebisha. Mabasi ya shaba nzito husambaza maelfu ya ampea. Mabasi haya hayawezi kujipinda kwa urahisi kuzunguka vizuizi. Lazima ueleze maeneo kamili ya kukomesha wakati wa awamu ya kubuni. Amua ikiwa kifaa kinahitaji kusitishwa kwa juu, chini, au upande. Upangaji kamili wa basi kati ya kibadilishaji na baraza la mawaziri la kurekebisha hupunguza upinzani, hupunguza muda wa usakinishaji, na huzuia mkazo wa kimitambo kwenye sehemu za unganisho.

Uzingatiaji na Taratibu Muhimu za Upimaji

Kuthibitisha utendakazi kabla ya meli za vifaa ndiyo njia pekee ya kuhakikisha kuegemea kwa uwanja. Usikubali kamwe ripoti za kawaida za majaribio ya kibadilishaji gia cha AC kwa programu nzito za DC.

Viwango vya lazima vya Uhandisi

Lazima uthibitishe ufuasi mkali kwa viwango vya kimataifa. Nchini Amerika Kaskazini, IEEE C57.18.10 inaeleza mazoea halisi ya vibadilishaji nguvu vya semiconductor. Ulimwenguni, IEC 61378-1 inasimamia miundo hii. Viwango hivi vinaamuru mipaka maalum ya usalama, ongezeko la joto linalokubalika, na mbinu za lazima za ujenzi. Utekelezaji wa viwango hivi huhakikisha mtengenezaji anaelewa asili kali ya mizigo isiyo ya mstari.

Majaribio Muhimu ya Kukubalika kwa Kiwanda (FAT)

Majaribio ya kawaida ya kawaida hayatagundua udhaifu wa usawa. Ni lazima udai itifaki maalum za majaribio wakati wa Jaribio la Kukubalika kwa Kiwanda.

• Majaribio ya Kuongezeka kwa Halijoto ya Harmonic: Ni lazima mtengenezaji aige wigo halisi wa sasa wa harmonic. Lazima zithibitishe kuwa kibadilishaji joto hukaa ndani ya kiwango chake cha halijoto huku ikichakata mizigo isiyo ya mstari.

• Uthibitishaji wa Kustahimili Mzunguko Mfupi: Muundo lazima uonyeshe kihisabati au kimwili kuwa unaweza kustahimili mikondo ya hitilafu ya juu zaidi bila mgeuko wa kiufundi.

• Vipimo vya Voltage Inayotumika na Inayosababishwa: Vipimo hivi vinasukuma mfumo wa kuhami zaidi ya mipaka ya kawaida. Wanathibitisha nguvu ya dielectric inaweza kushughulikia miiba ya muda ya voltage inayotokana na vitendo vya kubadilisha kirekebishaji.

Hitimisho

Kuchagua kibadilishaji cha kurekebisha kunahitaji juhudi zaidi kuliko kupima vifaa vya kawaida vya usambazaji. Ni lazima usogeze ukadiriaji wa msingi wa kVA na uchanganue kwa kina wasifu wa uelewano wa mchakato wako. Kuelewa mizunguko yako maalum ya jukumu na hesabu za mapigo ya kurekebisha kutaamua usanifu wa ndani wa kibadilishaji. Kupuuza mambo haya huhakikisha uharibifu wa awali wa joto na kushindwa kwa uendeshaji.

Ili kuhakikisha mafanikio, kamilisha topolojia ya kirekebishaji chako na wigo wa usawa kwanza. Usikisie vigezo hivi. Mara baada ya kufafanua mzigo, ushiriki moja kwa moja na mtengenezaji maalum wa transformer. Wape wasifu wako kamili wa upakiaji, vikwazo vya mazingira, na vipimo vya mzunguko wa wajibu. Mbinu hii makini ya uhandisi inahakikisha kuegemea kwa muda mrefu na kulinda michakato yako muhimu ya kiviwanda.

Maswali

Swali: Je! ninawezaje kuhesabu kigezo cha kupunguza kibadilishaji cha kirekebishaji?

Jibu: Kupunguza kunategemea kukokotoa K-factor nchini Marekani, au Factor K barani Ulaya. Fomula hii ya hisabati hupima mikondo ya usawaziko kulingana na masafa yao mahususi. Huamua kiasi halisi cha joto la ziada linalotokana na hasara za sasa za eddy. Kisha unatumia sababu hii kuzidisha kwa usahihi uwezo wa mafuta wa kibadilishaji.

Swali: Kuna tofauti gani kati ya kibadilishaji nguvu cha kawaida na kibadilishaji cha kurekebisha?

A: Transfoma za kurekebisha hutumia shaba nzito au vikondakta vya alumini. Zinaangazia jiometri maalum zinazopinda kwa awamu na uunganisho wa msingi ulioimarishwa sana. Maboresho haya huwaruhusu kushughulikia kwa usalama uelewano mkali wa DC, upendeleo wa volteji ya DC, na upakiaji wa mara kwa mara wa muda mfupi bila joto kupita kiasi au kuharibika kimwili.

Swali: Kwa nini warekebishaji wa viwanda hutumia transfoma 12-pulse au 24-pulse?

J: Nambari za mipigo ya juu ghairi kikamilifu sauti za mpangilio wa chini kwenye kiwango cha vilima. Kwa mfano, mfumo wa 12-pulse huondoa uharibifu wa 5 na 7 wa harmonics. Hii huzuia uchafuzi mbaya wa hali ya hewa kufikia gridi kuu, inakidhi sheria kali za kufuata IEEE 519, na kuondosha hitaji la vichujio vikubwa na vya gharama kubwa vya nje.

Swali: Je, ninahitaji ngao ya kielektroniki katika kibadilishaji kirekebishaji changu?

A: Ndiyo. Watengenezaji kwa kawaida huweka ngao ya kielektroniki kati ya vilima vya msingi na vya upili. Ngao hii ya msingi hupunguza kwa kiasi kikubwa kelele ya hali ya juu ya masafa ya juu. Pia huzuia spikes hatari za muda mfupi za voltage zinazozalishwa na ubadilishaji wa haraka wa diodi za kurekebisha au thyristors, kwa mafanikio kulinda gridi ya umeme ya mto.
