Mahitaji ya nguvu ndani ya vifaa vikubwa mara chache hujilimbikizia mahali pamoja. Inasonga kupitia vituo vidogo, transfoma, njia za uzalishaji, mifumo ya HVAC, mitandao ya taa, vifaa vya chelezo vya nguvu, na saketi saidizi, mara nyingi kupitia njia ndefu zenye hali tofauti za mafuta na mitambo. Kebo iliyochaguliwa kulingana na ukubwa au bei pekee inaweza kusababisha kushuka kwa voltage, joto kupita kiasi, kuzeeka mapema au shida za urekebishaji baadaye.
Kebo za Nguvu za Juu za Kutegemewa husaidia vifaa kusambaza mizigo mizito ya umeme kwa usalama na kwa ufanisi vinapolinganishwa na hali halisi ya uendeshaji. Kuchagua kebo inayofaa kunamaanisha kuangalia mahitaji ya mzigo, kiwango cha voltage, urefu wa njia, insulation, ulinzi wa ala, viwango na ubora wa usakinishaji kwa pamoja.
Upangaji wa kebo unapaswa kuanza na ramani wazi ya mahitaji ya umeme ya kituo. Wahandisi wanahitaji kutambua vituo vya umeme vinavyoingia, vyumba vya transfoma, bodi za usambazaji, vituo vya kudhibiti magari, kanda za mashine nzito, vifaa vya HVAC, saketi za taa, mifumo ya nishati ya dharura, na maeneo ya upanuzi ya siku zijazo. Ramani hii ya upakiaji husaidia kutenganisha njia za nguvu za uti wa mgongo kutoka kwa saketi za mwisho za usambazaji, kwa hivyo kila kebo huchaguliwa kwa kazi inayofanya. Bila hatua hii, mradi unaweza kutumia kwa urahisi juu ya uwezo usio wa lazima katika eneo moja huku ukiacha njia nyingine wazi kwa overheating au kutokuwa na utulivu wa voltage.
Hali halisi za uendeshaji ni muhimu zaidi kuliko ukadiriaji wa alama pekee. Laini ya uzalishaji iliyo na injini, viendeshi, pampu, vibano na vidhibiti vinaweza kuunda mikondo ya juu ya kuanzia au mizigo inayobadilika-badilika inayoathiri ukubwa wa kebo. Njia ndefu za cable zinaweza kuongeza kushuka kwa voltage, wakati trei zilizojaa, joto la juu la mazingira, au mifereji iliyofungwa inaweza kupunguza uondoaji wa joto. Harmonics kutoka kwa viendeshi vya frequency-tofauti na mizigo isiyo ya mstari pia inaweza kuongeza mkazo wa joto. Kwa vifaa vikubwa, Kebo za Nguvu za Juu zinapaswa kuchaguliwa tu baada ya upakiaji unaoendelea, mahitaji ya kilele, urefu wa njia, vipengele vya kupungua, na ukingo wa upanuzi kukaguliwa pamoja.
Kiwango cha voltage kinapaswa kufanana na jukumu la cable ndani ya kituo. Kebo za umeme wa juu kwa kawaida hutumiwa kwa upitishaji wa uti wa mgongo, miunganisho ya gridi ya taifa, vituo vidogo, vituo vya umeme, mbuga za viwandani, mitandao ya miji ya chini ya ardhi, na njia za upitishaji nishati mbadala. Kebo za voltage ya wastani mara nyingi hutumikia usambazaji wa mmea mzima, viunganisho vya transfoma, na kanda za vifaa vyenye mzigo mkubwa. Kebo zenye voltage ya chini hutumika karibu na mzigo wa mwisho, kama vile viunganisho vya vifaa, taa, mifumo ya ofisi, vifaa na saketi za kudhibiti.
Tofauti hii huzuia mojawapo ya makosa ya kawaida ya uteuzi: kutumia kebo kwa sababu inapatikana badala ya kwa sababu inafaa wajibu wa umeme. Familia ya kebo ya umeme iliyoboksi ya 4E ya 4E inashughulikia matumizi ya 66kV hadi 500kV, yenye viwango vya volteji kama vile 66kV, 110kV, 132kV, 220kV, 330kV, 400kV na 500kV. Kebo hizi zinafaa kwa upitishaji wa nguvu chini ya ardhi, uwekaji wa handaki, viunganishi vya nyaya za nyambizi, miunganisho ya gridi ya taifa, na viunga vya nguvu vya umbali mrefu. Kebo zenye nguvu ya chini zinazonyumbulika, kwa kulinganisha, zinapaswa kusalia katika saketi zilizokadiriwa ipasavyo za mwisho au kisaidizi badala ya kushughulikiwa kama malisho ya kazi nzito.

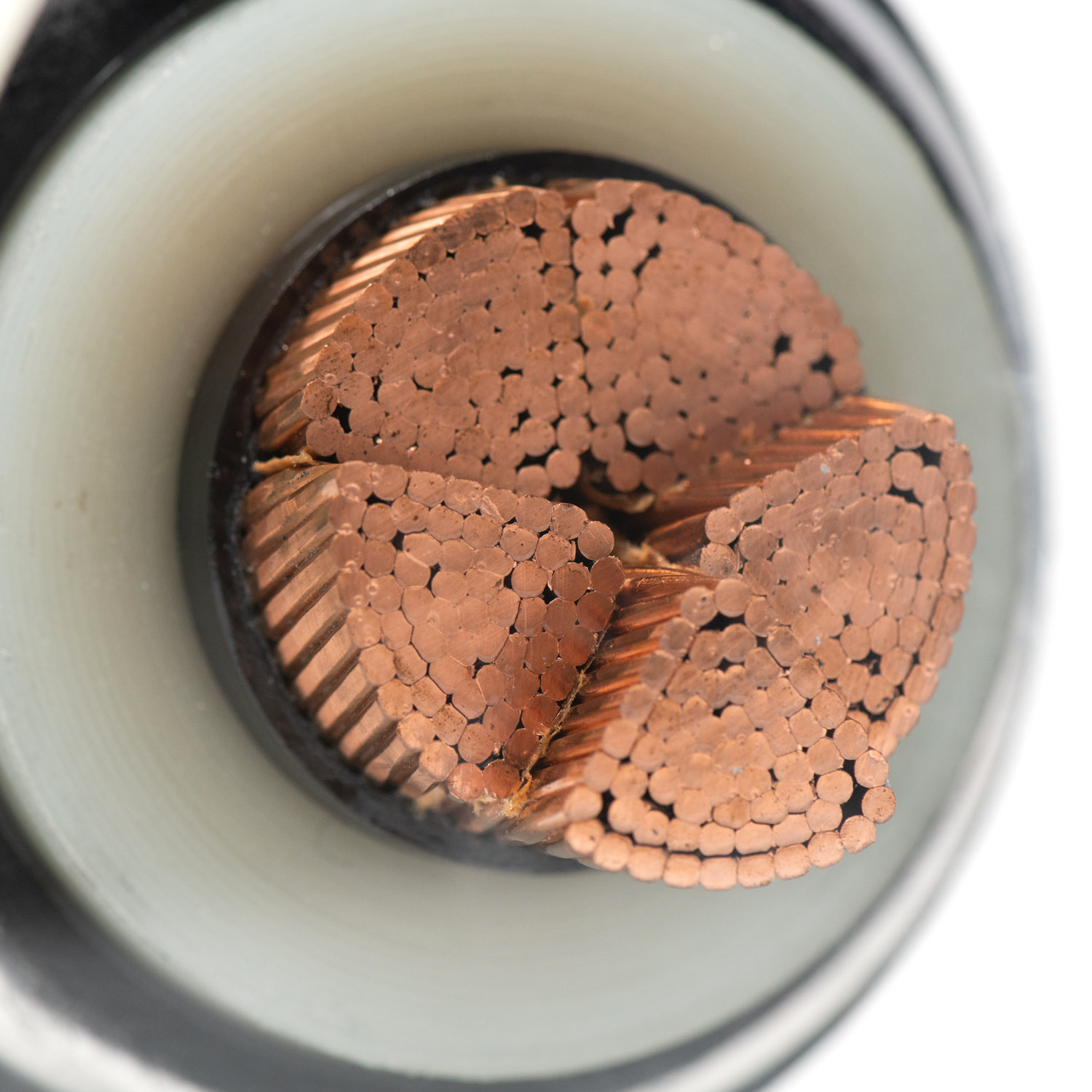

Uteuzi wa kondakta una athari ya moja kwa moja kwenye upotezaji wa nishati, uzalishaji wa joto, saizi ya kebo, uzito, na utunzaji wa usakinishaji. Shaba hutoa upitishaji wa hali ya juu na inaweza kuhimili miundo ya kebo ya kompakt ambapo nafasi ni ndogo au utendaji wa juu unahitajika. Alumini ni nyepesi na mara nyingi ni ya kiuchumi zaidi kwa njia kubwa, hasa ambapo uzito wa kondakta na gharama ya mradi ni masuala makuu. Wala nyenzo ni bora moja kwa moja katika kila hali; chaguo bora zaidi inategemea mahitaji ya sasa, njia ya usakinishaji, ubora wa kusitisha, bajeti, na mahitaji ya kiufundi.
Katika kituo kikubwa, maamuzi ya kondakta huathiri utendaji wa mbele na wa muda mrefu. Kondakta yenye upinzani mkubwa inaweza kuongeza joto na kushuka kwa voltage kwa njia ndefu. Joto hilo la ziada linaweza kuharakisha kuzeeka kwa insulation na kupunguza uaminifu wa huduma. Kwa upande mwingine, kuchagua kondakta kubwa au ghali zaidi kuliko inavyohitajika kunaweza kuongeza gharama za ununuzi na ufungaji bila kuboresha thamani ya mfumo. Mfululizo wa kebo za 4E za XLPE zenye nguvu ya juu hujumuisha chaguzi zote mbili za kondakta wa shaba na alumini, kusaidia mahitaji tofauti ya mradi wa upitishaji, uzito, utunzaji wa usakinishaji na udhibiti wa gharama.
Ubora wa insulation ni muhimu kwa usalama na ufanisi wa Kebo za Nguvu za Juu. Katika vifaa vinavyohitajika, insulation lazima ihimili matatizo ya umeme, joto la uendeshaji, hali ya makosa, na kuzeeka kwa muda mrefu. Insulation ya XLPE inatumika sana katika mazingira ya voltage ya juu na inayohitaji usambazaji wa nguvu kwa sababu inachanganya utendaji dhabiti wa dielectric na utulivu wa joto. Insulation nzuri pia husaidia kupunguza hatari ya kuvuja na inasaidia operesheni ya kuaminika chini ya mzigo endelevu wa umeme.
Kwa njia za uti wa mgongo na feeders kuu, utendaji wa mafuta unastahili tahadhari ya karibu. Kebo zinaweza kukaribia kujaa kwa muda mrefu, na matukio ya mzunguko mfupi yanaweza kusababisha halijoto ya muda iliyokithiri. Kebo ya 4E yenye nguvu ya juu ya XLPE hutumia insulation ya XLPE kwa utendakazi wa dielectric, uthabiti wa joto, ukinzani wa kuzeeka, joto la kawaida la 90°C na halijoto ya mzunguko mfupi wa 250°C. Sifa hizi ni muhimu wahandisi wanapolinganisha miundo ya kebo kwa maeneo yenye mzigo mkubwa ambapo udhibiti wa joto na uadilifu wa insulation hauwezi kuathiriwa.
Tabaka za nje za cable hulinda msingi wa umeme kutoka kwa hali halisi ya kituo. Njia za chini ya ardhi, mitaro ya nyaya, vichuguu, vyumba vya chini ya ardhi, mabadiliko ya nje, maeneo yenye unyevunyevu na mazingira yenye ulikaji yote yanaweka mahitaji tofauti kwenye mfumo wa ala. Kebo inayofanya kazi vizuri kwenye njia kavu ya ndani inaweza isidumu kwenye handaki lenye unyevunyevu au eneo lenye mfiduo wa kemikali. Kwa hivyo uteuzi wa sheath unapaswa kuunganishwa na upangaji wa njia tangu mwanzo.
Aina ya kebo zenye nguvu ya juu ya 4E inajumuisha chaguo za ala za PVC au PE, miundo ya maganda ya alumini iliyoharibika na miundo ya hiari ya longitudinal inayostahimili maji. Alumini iliyoharibika huimarisha ulinzi wa mitambo na kubana kwa maji, ilhali usanidi wa longitudinal unaostahimili maji unafaa kwa mazingira yenye unyevunyevu, chini ya maji, chini ya ardhi, nyambizi na handaki lenye unyevunyevu. Kwa vifaa vikubwa, hii inamaanisha kuwa uteuzi wa sheath sio maelezo ya mapambo. Ni sehemu ya mkakati wa maisha ya huduma, hasa ambapo unyevu, mchujo, athari, mwangaza wa UV au kemikali zinaweza kufupisha maisha ya kebo.
Njia za kebo zenye uwezo wa juu zaidi hupatikana kwenye ulaji wa matumizi, miunganisho ya kituo kidogo, viunga vya transfoma, viunga vya nishati inayoweza kurejeshwa, na njia za masafa marefu za usambazaji wa ndani. Njia hizi hubeba kiasi kikubwa cha nishati na lazima ziundwe kwa uangalifu mkubwa kwa ukadiriaji wa voltage, mkondo wa hitilafu, urefu wa njia, ulinzi wa ala, msingi, vifaa na majaribio. Kushindwa katika sehemu hii kunaweza kuathiri kituo kizima, kwa hivyo uteuzi unapaswa kuzingatia utegemezi wa mfumo badala ya bei ya ununuzi pekee.

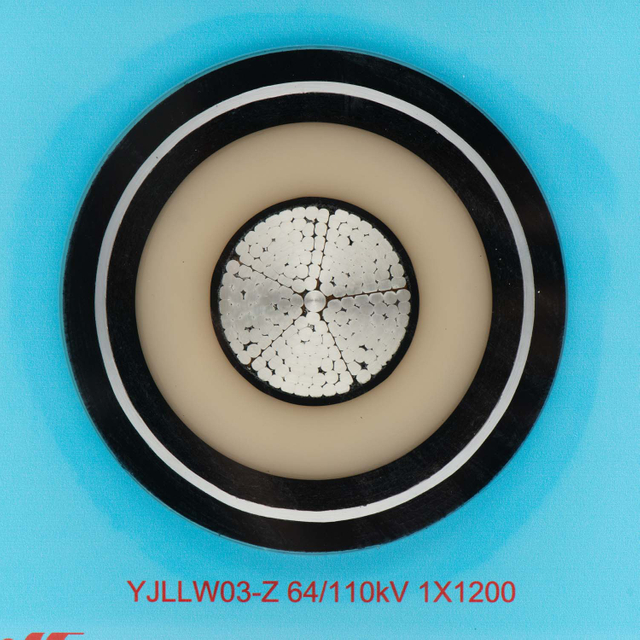

Kebo za XLPE zenye nguvu ya juu zinafaa kimantiki kwa sehemu hii ya mtandao wakati mradi unahitaji uwezo wa usambazaji wa kiwango kikubwa. Kebo za maboksi za 4E za 66–500kV XLPE zinafaa kwa upitishaji wa umeme wa juu na wa ziada-voltage, ikiwa ni pamoja na gridi za umeme, upitishaji wa umeme chini ya ardhi, njia za mifereji, miunganisho ya gridi ya taifa, nyaya za kusafirisha nje za shamba la upepo na viunganishi vya umbali mrefu. Katika kituo kikubwa, nyaya hizi zinaweza kuunda uti wa mgongo unaounganisha umeme wa nje na miundombinu ya usambazaji wa ndani.
Maeneo ya uzalishaji huanzisha seti tofauti za mikazo ya kebo. Motors, viendeshi, pampu, vibambo, vidhibiti, korongo, na vifaa vikubwa vya huduma ya ujenzi vinaweza kuunda joto, mtetemo, mikondo ya kuanzia na shughuli za matengenezo ya mara kwa mara karibu na njia za kebo. Trei za kebo zinaweza kujaa kadiri mifumo inavyopanuka, na njia zilizofungwa zinaweza kupunguza utengano wa joto. Ulinzi wa kimitambo huwa muhimu hasa ambapo forklift, zana, mwendo wa mashine, au ufikiaji wa matengenezo unaweza kuweka kebo kwenye athari au mikwaruzo.
Sehemu hii ya kituo haihitaji tu "nyaya kubwa." Inahitaji nyaya zilizochaguliwa kwa ajili ya hali ya uendeshaji. Wahandisi wanapaswa kuangalia mahitaji ya sasa, nafasi ya usakinishaji, kipenyo cha kupinda, upakiaji wa trei, halijoto iliyoko, na uwezekano wa kukabiliwa na mafuta, maji, vumbi au kemikali. Ulinzi wa njia, viunga vya kebo, lebo, na njia za matengenezo zinazoweza kufikiwa zinaweza kuwa muhimu sawa na saizi ya umeme. Mfumo wa cable unaolingana vizuri husaidia kupunguza muda kwa sababu huhesabu mzigo wa umeme na mazingira ya kimwili karibu na vifaa.
Kuzidisha joto ni mojawapo ya hatari kubwa zaidi katika usambazaji wa nguvu za kituo. Nyaya zisizo na ukubwa, njia ndefu, trei zilizojaa, halijoto ya juu iliyoko, uingizaji hewa duni, na ukataji usio sahihi vyote vinaweza kusukuma kebo kupita hali inayokusudiwa ya joto. Mara tu joto linapoongezeka, kuzeeka kwa insulation huharakisha, hasara za upinzani huongezeka, na vifaa vinaweza kupata voltage isiyo thabiti. Katika hali mbaya, matokeo yanaweza kuwa safari za kero, muda usiopangwa, vifaa vilivyoharibika, au hatari ya moto.
Kushuka kwa voltage kunastahili kiwango sawa cha tahadhari. Kebo inaweza kubeba mkondo kwa usalama lakini bado kutoa utendakazi duni ikiwa njia ni ndefu sana au uteuzi wa kondakta haufai. Motors zinaweza kufanya kazi kwa ufanisi mdogo, vifaa nyeti vinaweza kufanya kazi bila kutabirika, na waendeshaji wanaweza kukumbwa na hitilafu za mara kwa mara za mfumo ambazo ni vigumu kutambua. Kwa hivyo, Kebo za Nguvu za Juu zinafaa kuchaguliwa kwa kuzingatia kasi na kushuka kwa voltage, haswa katika mitambo mikubwa, mbuga za viwandani na vifaa vya miundombinu.
Kabla ya kudhibitisha uwezo wa kebo, wahandisi wanapaswa kuangalia:
● Pakia mahitaji ya sasa na ya kilele
● Urefu wa njia ya kebo
● Hesabu ya kushuka kwa voltage
● Halijoto iliyoko
● Upunguzaji wa trei, mfereji au mfereji
● Ukingo wa upanuzi wa siku zijazo
Uharibifu wa unyevu na mitambo mara nyingi husababisha kushindwa ambayo ingeweza kuzuiwa kupitia muundo bora wa njia. Mifereji ya kebo, mifereji ya chini ya ardhi, vichuguu, orofa za chini, mabadiliko ya nje na sakafu za uzalishaji zinaweza kuweka nyaya kwenye maji, mikwaruzo, athari, mwangaza wa kemikali, mvutano wa kuvuta, mfiduo wa UV au harakati zinazorudiwa kuzunguka maeneo ya matengenezo. Kebo iliyochaguliwa tu kwa ukadiriaji wa voltage na wa sasa haiwezi kuishi katika hali hizi kwa maisha yake ya huduma iliyokusudiwa.
Nyenzo za sheath na ulinzi wa njia zinapaswa kuchaguliwa pamoja. Ala ya PE inaweza kupendekezwa ambapo upinzani wa kemikali na uimara wa unyevu ni vipaumbele, ilhali PVC inaweza kutoshea njia ambapo udumavu wa mwali na ulinzi wa jumla wa kiufundi ni muhimu zaidi. Miundo ya longitudinal inayostahimili maji inaweza kuongeza kiwango kingine cha ulinzi katika njia zenye unyevunyevu au mvua. Vipindi vya kebo, viunga, tezi, na sehemu za kuingilia pia zinahitaji udhibiti wa uangalifu kwa sababu mkazo wa njia unaweza kuharibu kebo muda mrefu kabla ya kondakta kufikia kikomo chake cha umeme.
Ununuzi unapaswa kuthibitisha zaidi ya jina la kebo na bei. Miradi ya kituo kikubwa inahitaji hati zinazofunika ukadiriaji wa voltage, nyenzo za kondakta, sehemu-tofauti, aina ya insulation, nyenzo ya ala, muundo wa kuzuia maji, tabia ya moto, radius ya kupinda, halijoto ya usakinishaji, data ya majaribio na uoanifu wa nyongeza. Maelezo haya husaidia kuzuia kutolingana kati ya dhana za muundo na utendaji wa kebo uliowasilishwa. Pia zinasaidia upimaji wa kukubalika na rekodi za matengenezo ya muda mrefu.
Uthibitishaji wa viwango ni muhimu hasa kwa njia za voltage ya juu na za ziada za juu-voltage. Kebo ya 4E yenye nguvu ya juu ya XLPE imeundwa karibu na IEC 60840 kwa nyaya za insulation zilizotolewa nje na vifuasi vya zaidi ya 30kV hadi 150kV, na IEC 62067 kwa nyaya za insulation zilizotolewa juu ya 150kV hadi 500kV. Kwa wiring ya chini-voltage rahisi, nyaraka zinapaswa kuthibitisha ukadiriaji halisi na matumizi yaliyokusudiwa. Kebo ya H05VVH2-F ina volti iliyokadiriwa 300/500V, volteji ya majaribio ya 2000V kwa dakika tano, joto la juu zaidi la kondakta 70°C, halijoto ya mzunguko mfupi wa 160°C, na utendaji wa mwali wa kujizima wenyewe kulingana na IEC 60332-1.
Kuegemea kwa cable inategemea sana ubora wa ufungaji. Viungo, uondoaji, tezi, msingi, njia za kuvuta, viunga, kuweka lebo na majaribio ya mwisho yote yanaweza kuathiri utendakazi. Hata kebo iliyobuniwa vyema inaweza kushindwa mapema ikiwa itavutwa kwa nguvu nyingi, ikipinda kupita kipenyo chake kinachoruhusiwa, kusimamishwa vibaya, au kusakinishwa katika njia isiyofaa. Kwa mifumo ya upakiaji wa juu, usakinishaji unapaswa kutibiwa kama sehemu ya vipimo vya kebo badala ya mawazo tofauti ya baadaye.
Kituo cha ukaguzi | Kwa Nini Ni Muhimu |
Mzigo na voltage imethibitishwa | Huzuia uwezo mdogo au uzidishaji usio wa lazima |
Njia na mazingira yamekaguliwa | Husaidia mechi ya ala, upinzani wa maji, na ulinzi wa mitambo |
Viwango vimethibitishwa | Hupunguza hatari ya kufuata na kukubalika |
Vifaa vilivyopangwa | Inaboresha uaminifu wa pamoja na kukomesha |
Mchakato wa majaribio umefafanuliwa | Inasaidia nishati salama na uendeshaji wa muda mrefu |
Kuchagua Kebo za Nguvu za Uwezo wa Juu kwa vifaa vikubwa ni uamuzi wa kihandisi wa vitendo, sio tu zoezi la kubainisha. Mahitaji ya mzigo, kiwango cha voltage, urefu wa njia, utendakazi wa insulation, ulinzi wa ala, viwango na ubora wa usakinishaji, yote huathiri jinsi nishati inavyosonga kwa usalama na kwa ufanisi kupitia kituo.
East Energy Electrical Engineering Co., Ltd. inasaidia mchakato huu kwa nyaya za nguvu za juu-voltage, voltage ya kati na ya chini-voltage, pamoja na vifuasi vya kebo, usakinishaji, uagizaji na huduma za kukubalika. Wakati uteuzi wa kebo unalinganishwa na hali halisi ya tovuti, vifaa vinaweza kupunguza hasara, kudhibiti joto, kuboresha kutegemewa, na kujiandaa kwa upanuzi wa siku zijazo.
J: Hubeba mizigo mikubwa ya umeme kwenye vituo vidogo, transfoma, vilishaji vikuu, maeneo ya uzalishaji na mifumo saidizi huku zikisaidia usambazaji wa nishati salama na bora.
J: Wahandisi huangalia kiwango cha voltage, sasa ya mzigo, urefu wa njia, kushuka kwa voltage, hali ya usakinishaji, nyenzo za kondakta, aina ya insulation, na mahitaji ya kuegemea ya muda mrefu.
J: Kushuka kwa voltage kupita kiasi kunaweza kupunguza ufanisi wa gari, kusababisha uendeshaji wa kifaa kisicho imara, kuongeza joto, na kusababisha uharibifu au safari za kuvunja mzunguko.
A: Hapana. Kebo za juu-voltage zinafaa upitishaji wa uti wa mgongo na usambazaji wa umbali mrefu, wakati nyaya za chini-voltage hutumika karibu na vifaa vya mwisho, taa, na saketi za ziada.
J: Uhamishaji joto lazima uhimili mkazo wa kawaida na usio wa kawaida wa voltage, kusaidia kuzuia kuvuja, kuvunjika, kuongezeka kwa joto, na kushindwa mapema katika mahitaji ya mifumo ya umeme.
Jibu: Thibitisha data ya upakiaji, ukadiriaji wa voltage, mazingira ya njia, saizi ya kondakta, ulinzi wa ala, kipenyo cha kupinda, vifuasi, kuweka chini na mahitaji ya majaribio kabla ya usakinishaji kuanza.
