Kuchagua kibadilishaji cha usambazaji kwa kituo cha viwanda ni uamuzi wa muundo wa mfumo, sio kulinganisha kwa katalogi. Transfoma lazima itoe mzigo halisi wa uendeshaji huku ikiweka voltage ya tovuti, mazingira ya usakinishaji, mpangilio wa ulinzi, dhana za jukumu la hitilafu, muundo wa matengenezo na mpango wa upanuzi. Kitengo kikubwa kinaweza kuongeza gharama na kufanya kazi kwa ufanisi kwa mzigo mdogo sana; kipimo cha chini au kisicholinganishwa vizuri kinaweza kupunguza uzalishaji, kuunda kushuka kwa voltage isiyokubalika, au kupunguza maisha ya kifaa. Mwongozo huu unawapa wamiliki wa kituo, wahandisi, na timu za ununuzi njia ya nidhamu ya kugeuza maelezo ya upakiaji kuwa vipimo vya kibadilishaji umeme vinavyotetemeka.
Anza na data iliyopimwa au iliyorekodiwa vyema, ikijumuisha mahitaji, utofauti, uanzishaji wa injini, ulinganifu, na ukuaji uliopangwa.
Chagua kVA kutoka kwa wasifu halisi wa uendeshaji wa kituo, si tu kwa kuongeza ukadiriaji wa vibao vyote vya majina.
Thibitisha voltages za msingi na za upili, kikundi cha vekta, kizuizi, mpangilio wa upande wowote, na uratibu wa kinga kama mfumo kamili.
Linganisha aina ya kibadilishaji na eneo la ndani na nje, mkakati wa moto, mfiduo wa mazingira, nafasi na uwezo wa matengenezo.
Linganisha matokeo ya mzunguko wa maisha kama vile upotevu wa nishati, hatari ya kupungua kwa muda, ufikiaji na huduma badala ya kuzingatia bei ya ununuzi pekee.
Tovuti ya viwanda mara chache huwa na mzigo mmoja thabiti. Inaweza kuwa na motors zinazoanza kwa nyakati tofauti, anatoa za kasi ya kutofautiana, vifaa vya kulehemu, joto la mchakato, compressors, pampu, taa, mizigo ya kudhibiti, malipo ya betri, na vifaa vya uzalishaji wa baadaye. Mchakato muhimu wa kuchagua huanza kwa kuunda ratiba ya upakiaji ambayo hurekodi ukadiriaji wa kifaa, mahitaji ya kawaida ya uendeshaji, wakati unaotarajiwa, saa za kazi, kipengele cha nguvu inapojulikana, tabia ya kuanzisha gari, mchango wa usawaziko, na nyongeza zilizopangwa.
Nambari za nameplate pekee zinaweza kupotosha. Baadhi ya mizigo huendesha mara kwa mara tu, wakati wengine hufanya kazi kwa kuendelea. Kiwanda kilicho na injini kadhaa kubwa kinaweza kuwa na mahitaji ya kawaida lakini matukio ya kuanzia yanayohitaji sana. Kituo kilicho na mizigo ya umeme inaweza kuhitaji tahadhari maalum kwa athari za usawa na utendaji wa joto. Tathmini nzuri ya mzigo hutumia data ya muda iliyopimwa wakati tovuti tayari ipo; kwa tovuti mpya, hutumia maelezo ya muundo wa mchakato na mawazo ya kihafidhina, yaliyoandikwa ambayo yanaweza kuangaliwa upya wakati wa kuagiza.
Hesabu inaweza kuonyeshwa kwa maandishi wazi kama: transformer kVA = kW iliyounganishwa × sababu ya mahitaji / (sababu ya nguvu × sababu ya upakiaji iliyopangwa). Huu ni uhusiano wa kupanga, sio mbadala wa utafiti wa uhandisi. Sababu ya mahitaji, kipengele cha nguvu, na kipengele cha upakiaji kilichopangwa lazima ichaguliwe kutoka kwa wasifu halisi wa kituo. Thamani ya awali inayotokana inapaswa kujaribiwa dhidi ya kuanza kwa injini, ulinganifu, hali ya mazingira, upungufu unaohitajika, na ukuaji wa mzigo wa siku zijazo.
Tenganisha mzigo wa kituo katika vikundi vinavyofanya kazi tofauti. Mzigo wa mchakato wa msingi, mzigo wa mchakato wa vipindi, mizigo ya magari, mizigo isiyo ya mstari, mizigo muhimu, huduma za ujenzi, na mizigo ya baadaye mara nyingi hustahili safu tofauti. Tambua hali za uzalishaji zinazoleta mahitaji ya juu zaidi kwa wakati mmoja. Wastani wa mabadiliko ya bila kufanya kitu unaweza kuwa muhimu kwa kupanga nishati, lakini haipaswi kuamua ukubwa wa kibadilishaji kwa mabadiliko kamili ya uzalishaji.
Uliza timu za uendeshaji maswali ya vitendo. Ni injini gani zinazoanzia kwenye mstari na zipi hutumia vianzishi laini au viendeshi? Je, kuanza kupangwa? Je, tanuru au mzunguko wa compressor na mzigo mwingine mkubwa? Je, mstari mkubwa wa uzalishaji wa siku zijazo tayari umeidhinishwa? Je, kituo kinatarajiwa kukua kupitia transfoma ya pili au kitengo kimoja kikubwa? Majibu haya ni ya thamani zaidi kuliko asilimia kiholela ya uwezo wa ziada.
Pia zingatia jinsi ugavi wa matumizi na mfumo wa mkondo wa chini unavyojibu mabadiliko ya upakiaji. Upunguzaji wa voltage wakati wa kuanza, kiwango cha hitilafu kinachopatikana, mipangilio ya kifaa cha ulinzi, na urefu wa kebo huathiri ikiwa kibadilishaji cha umeme kinachojitosheleza hufanya kazi inavyokubalika. Uteuzi wa transfoma unapaswa kuratibiwa na swichi, kondakta, ulinzi, uwekaji ardhi, na upunguzaji wa ubora wa nishati badala ya kuchukuliwa kama ununuzi wa pekee.
Mara tu ukadiriaji wa awali unapotambuliwa, utafsiri kuwa vipimo kamili vya umeme. Voltage ya msingi lazima ifanane na usambazaji unaopatikana. Voltage ya sekondari lazima ifanane na mfumo wa matumizi na vifaa. Masafa, mpangilio wa awamu, mahitaji ya bomba, kikundi cha vekta, usanidi wa upande wowote, kizuizi, kiwango cha insulation na mpangilio wa muunganisho vyote vinaweza kuwa muhimu. Maadili sahihi sio ya ulimwengu wote; wanafuata gridi ya taifa, muundo wa usambazaji wa kituo, na mahitaji ya vifaa.
Impedans ya transfoma ni mfano mzuri. Inaathiri udhibiti wa voltage na tabia ya mzunguko mfupi, kwa hivyo inathiri utendakazi wa kawaida na uratibu wa kifaa cha kinga. Kubadilisha impedance kutatua suala moja kunaweza kuunda nyingine. Vile vile, mpangilio wa upande wowote huathiri muundo wa msingi na ulinzi. Chaguo hizi zinapaswa kukaguliwa na mhandisi wa umeme anayewajibika na data ya sasa ya mfumo badala ya kunakiliwa kutoka kwa mradi uliopita.
Kipengee cha uteuzi | Swali la kutatua | Kwa nini ni muhimu | Ushahidi wa kuhifadhi |
|---|---|---|---|
Ukadiriaji na upakiaji | Ni nini mahitaji ya kilele, mzunguko wa wajibu, na kesi ya upanuzi? | Huamua ukingo wa mafuta na uwezo unaoweza kutumika | Ratiba ya mzigo na mawazo |
Voltage ya msingi na ya sekondari | Ni nini kinapatikana juu ya mto na kinachohitajika chini ya mkondo? | Huzuia miingiliano ya vifaa visivyolingana | Mchoro wa mstari mmoja na data ya matumizi |
Impedans na wajibu wa makosa | Je, transformer itaathirije kosa la sasa na utendaji wa voltage? | Inasaidia uratibu na ukadiriaji wa vifaa | Utafiti wa mzunguko mfupi na ulinzi |
Upepo na mpangilio wa upande wowote | Ni mpango gani wa kutuliza na usambazaji unatumika? | Inathiri ulinzi na uendeshaji wa chini ya mkondo | Ubunifu wa kutuliza na ulinzi |
Hasara na ufanisi | Itaendesha saa ngapi na kwa mzigo gani? | Huathiri gharama ya uendeshaji katika maisha ya mali | Data iliyopotea na wasifu wa kupakia |
Mazingira na ufungaji | tovuti ya ndani, nje, babuzi, joto, vumbi, au yenye vikwazo? | Huamua aina, kingo, vibali na matengenezo | Uchunguzi wa tovuti na kuchora ufungaji |
Uteuzi wa kibadilishaji cha usambazaji umefungwa kwa karibu na mahali kitengo kitaishi. Chumba cha ndani cha umeme kinaweza kutanguliza mkakati wa moto, uingizaji hewa, ufikiaji, kelele, kibali, na miingiliano ya jengo. Usakinishaji wa nje unaweza kutanguliza ulinzi wa hali ya hewa, anuwai ya halijoto, uchafuzi, usalama, kutu na ufikiaji unaoweza kudumishwa. Tovuti fupi ya viwanda inaweza kupendelea mbinu jumuishi ambayo inapunguza miingiliano ya uga, ilhali tovuti kubwa zaidi inaweza kuhitaji vifaa tofauti kuendana na upungufu au upanuzi wa hatua.

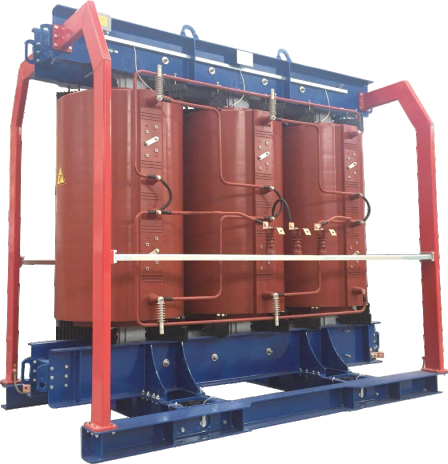

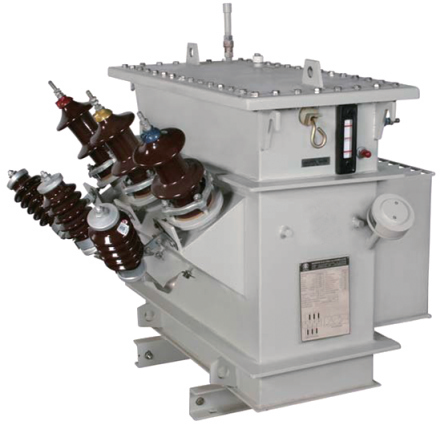

Neno "aina kavu" na "mafuta iliyozamishwa" hazipaswi kutumika kama mkato wa uzuri na ubaya. Wote wanaweza kuwa sahihi katika maombi sahihi. Miundo ya aina kavu mara nyingi huzingatiwa wakati ufungaji wa ndani, kuzingatia moto, au kupunguza mahitaji ya utunzaji wa maji ni muhimu. Miundo iliyozamishwa na mafuta inaweza kuwa suluhisho dhabiti ambapo usakinishaji wao, uzuiaji, matengenezo, na masuala ya mazingira yanashughulikiwa ipasavyo. Chaguo la mwisho linapaswa kutegemea tathmini ya hatari na mahitaji ya tovuti, sio upendeleo wa jumla.
Kwa tovuti zinazofaidika na usambazaji wa vifurushi, ufumbuzi wa 4E wa kibadilishaji kilichoundwa tayari unaelezea mpangilio unaojumuisha vifaa vya juu-voltage, kibadilishaji, na vifaa vya chini vya voltage katika sehemu za kazi. Timu ya mradi bado inapaswa kuthibitisha kuwa mahitaji yake ya voltage, ulinzi, eneo lililofunikwa, mazingira, na ufikiaji yanatimizwa kabla ya kuchagua suluhisho lililopakiwa.
Tabia ya magari mara nyingi hubadilisha mahitaji ya transformer ya vitendo. Kuanza kwa gari kubwa kunaweza kusababisha kushuka kwa voltage kwa muda ambayo huathiri mizigo mingine, vidhibiti na uthabiti wa mchakato. Ukali hutegemea njia ya kuanza motor, impedance ya mfumo, sifa za transfoma, kukimbia kwa cable, na upakiaji wa wakati mmoja. Kituo kinaweza kupunguza suala hilo kwa kupanga mipangilio, kwa kutumia vifaa vinavyofaa vya kuanzia, kurekebisha usanifu wa usambazaji, au kuchagua vipimo vya transfoma vinavyofaa wajibu huo. Jibu linapaswa kutoka kwa utafiti, sio kanuni ya kidole gumba.
Mizigo isiyo ya mstari pia inastahili tahadhari. Viendeshi vya kasi vinavyobadilika, virekebishaji, mifumo ya UPS, vifaa vya kulehemu, na baadhi ya mizigo ya kielektroniki vinaweza kuanzisha mkondo wa hali ya juu. Harmonics inaweza kuongeza inapokanzwa na kuathiri mawimbi ya voltage. Timu ya wabunifu inapaswa kutathmini uwezekano wa wigo wa mzigo, kuthibitisha mwongozo wa mtengenezaji wa transfoma kwa jukumu lililokusudiwa, na kuratibu upunguzaji na muundo wa usambazaji. Haitoshi kudhani kuwa kiwango cha kawaida cha kVA kinashughulikia kila fomu ya wimbi.
Marekebisho ya kipengele cha nguvu yanaweza kubadilisha wasifu wa sasa na wa mahitaji, lakini inapaswa kuundwa kwa kuzingatia ulinganifu wa kituo na tabia ya kubadili. Tibu ubora wa nishati kama sehemu ya muundo wa upakiaji tangu mwanzo. Ni rahisi zaidi kuhifadhi nafasi, kufafanua pointi za ufuatiliaji, na kuratibu vifaa katika hatua ya usanifu kuliko kurekebisha tatizo la uendeshaji linalosumbua.
Mwendelezo wa huduma unaohitajika unaweza kusababisha suluhu tofauti na saizi rahisi ya upakiaji wa kilele. Tovuti iliyo na dirisha la kuzima linaloweza kuvumiliwa inaweza kukubali kibadilishaji kimoja na matengenezo yaliyopangwa. Kituo kilicho na mchakato muhimu kinaweza kuhitaji kugawanywa kwa sehemu, mkakati wa ziada, kibadilishaji cha pili, au usambazaji maalum kwa mizigo muhimu. Upungufu ni uamuzi wa biashara unaoungwa mkono na uchambuzi wa umeme: inategemea gharama ya kupungua, uwezo wa kumwaga mzigo, kurekebisha muda wa kuongoza, na asili ya mchakato.
Ukuaji unapaswa kuonyeshwa kama hali maalum. Badala ya kuongeza ukingo kiholela, orodhesha mizigo ya upanuzi iliyoidhinishwa, muda wao, na tabia zao za umeme. Linganisha chaguo kama vile kusakinisha kibadilishaji kikubwa zaidi sasa, kuruhusu nafasi halisi na ya umeme kwa kibadilishaji cha pili, au kutumia mpangilio wa kawaida wa vifurushi. Jumuisha ubadilishaji, ulinzi, kebo, athari za kidhibiti na udhibiti. Gharama ya chini kabisa ya kwanza inaweza kuwa ghali ikiwa upanuzi unaofuata unahitaji kuzima na ujenzi upya.
Bei ya ununuzi ni sehemu moja tu ya umiliki wa transfoma. Kagua upotevu wa kutopakia na mizigo, wasifu unaotarajiwa wa upakiaji, matengenezo, kazi za umma za usakinishaji, mahitaji ya zuio, hatua za moto au kuzuia, ufikiaji, mkakati wa vipuri, usaidizi wa huduma, ufuatiliaji, na kufichua wakati wa kupungua. Kitengo kilicho na bei ya chini ya ununuzi lakini hasara kubwa zaidi inaweza kuwa ghali zaidi kwa muda mrefu wa uendeshaji. Kinyume chake, chaguo la hasara ya chini isivyo kawaida huenda lisitoe thamani ikiwa lina ukubwa usio sahihi wa wajibu.
Waulize wasambazaji data inayoweza kulinganishwa kwa misingi sawa: ukadiriaji, volti, kizuizi, muundo wa kupoeza au insulation, hasara maalum, vifuasi, ua, hati za majaribio, upeo wa uwasilishaji na vizuizi. Ulinganisho hautegemewi wakati nukuu moja inajumuisha violesura vya ulinzi au vifuasi ambavyo vingine havijumuishi. Timu za kiufundi na za kibiashara zinapaswa kutumia karatasi moja ya ulinganisho inayodhibitiwa ili mikengeuko ionekane.
Aina ya bidhaa za kibadilishaji cha 4E inaweza kuwa kianzio cha kujadili usanidi wa kibadilishaji na kipenyo kidogo. Vipimo vya mwisho vinapaswa kuangaliwa dhidi ya mchoro wa mstari mmoja wa mradi na wajibu halisi wa kituo.
Ombi dhabiti la nukuu huwaambia wasambazaji watarajiwa kile kibadilishaji kinapaswa kufanya na jinsi utiifu utaonyeshwa. Ni pamoja na ukadiriaji na viwango vya umeme, marudio, aina ya usakinishaji, mazingira na hali ya tovuti, bomba zinazohitajika, matarajio ya kizuizi, mpangilio wa vilima na upande wowote, mahitaji ya insulation au kupoeza, mahitaji ya eneo lililofungwa, vifuasi, ufuatiliaji, vituo, mahitaji ya majaribio, uwekaji hati, upakiaji, usaidizi wa kuagiza na viwango vinavyotumika au maelezo ya mteja.
Taja violesura. Tambua viunganishi vya kebo au basi zinazoingia na kutoka, vikwazo vya nafasi, njia ya kunyanyua, msingi au sehemu ya juu, sehemu ya kutuliza, vifaa vya ulinzi, mahitaji ya ufuatiliaji wa mbali na kibali cha matengenezo. Shiriki mchoro wa sasa wa mstari mmoja na data ya tovuti chini ya mchakato wa udhibiti wa hati wa mradi. Utata katika hatua ya nukuu kwa kawaida hurudi kama mabadiliko, ucheleweshaji au urekebishaji wa sehemu.
Upimaji wa kukubalika kwa kiwanda na kukubalika kwa tovuti lazima pia kupangwa. Nyaraka za kiwanda zinapaswa kutambua usanidi uliotolewa na kuonyesha majaribio yaliyokubaliwa. Kwenye tovuti, ukaguzi unapaswa kuthibitisha kuwa kitengo kilichowasilishwa, vifuasi, viunganishi, mipangilio ya ulinzi, hali ya kutuliza na usakinishaji inalingana na muundo. Uwezeshaji unapaswa kufuata taratibu zilizoidhinishwa za mradi na sheria za usalama.
Transfoma bora zaidi ya usambazaji ni ile inayolingana na mzigo halisi wa kituo, usanifu wa mfumo, mazingira, lengo la kutegemewa na mpango wa siku zijazo. Anza kwa kukisia mzigo uliopimwa au unaoweza kutetewa, kisha uratibu ukadiriaji, voltage, kizuizi, ulinzi, aina ya usakinishaji na athari za mzunguko wa maisha. Epuka uamuzi unaoongozwa na katalogi. Wakati transfoma imeainishwa kama sehemu ya mfumo wa usambazaji wa nguvu za viwandani, ununuzi unakuwa wazi na uagizaji unakuwa wa kutabirika zaidi.
Anza na ratiba ya upakiaji, tumia mahitaji yanayokubalika na dhana za anuwai, hesabu kipengele cha nguvu, kisha jaribu matokeo ya awali dhidi ya ushuru wa kuanzia, ulinganifu, hali ya mazingira na ukuaji uliopangwa. Fanya uteuzi wa mwisho upitiwe na utafiti wa mfumo wa kituo.
Ongeza uwezo wa mizigo iliyobainishwa ya siku zijazo, kutokuwa na uhakika ambao bado hauwezi kutatuliwa, au mkakati wa kutegemewa. Upeo wa kiholela unaweza kuongeza gharama bila kutatua mahitaji halisi ya upanuzi au mwendelezo.
Hapana. Vibao vya majina havionyeshi utendakazi kwa wakati mmoja, mfuatano wa kuwasha injini, wajibu wa kufanya kazi, maudhui ya usawa au ukuaji wa siku zijazo. Sababu hizo zinaweza kubadilisha uteuzi.
Miundo ya aina kavu mara nyingi huzingatiwa kwa tovuti za ndani au ambapo mkakati wa moto, utunzaji wa maji, na hali ya matengenezo huwafanya kufaa. Chaguo lazima bado izingatie mzigo, uingizaji hewa, mazingira, kelele, ufikiaji, na mahitaji ya mradi.
Uzuiaji huathiri tabia ya voltage chini ya mzigo na sasa ya kosa inayopatikana. Ni lazima iratibu na ulinzi wa kituo, kondakta, swichi, na mahitaji ya kuanzisha motor.
Toa mchoro wa mstari mmoja, voltages za msingi na za upili, lengo la kukadiria, mazingira ya usakinishaji, wasifu wa upakiaji, maelezo ya ulinzi, vifaa vinavyohitajika, viwango, vikwazo vya tovuti, na mawazo ya upanuzi wa siku zijazo. Hii husaidia wasambazaji kurudisha mapendekezo ya kulinganishwa kitaalam.
