Vifaa vya kati vya voltage:

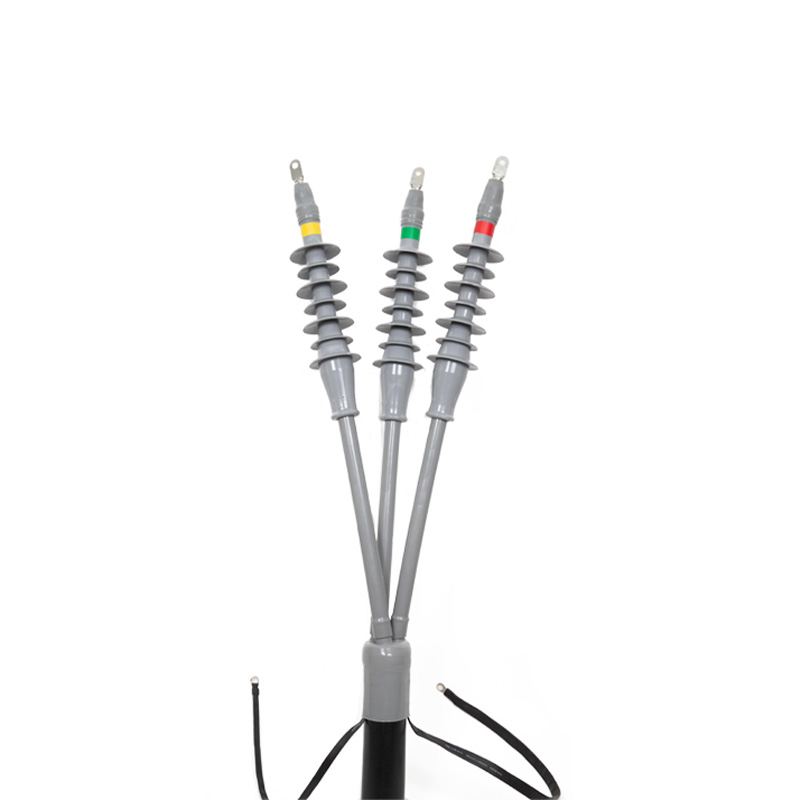

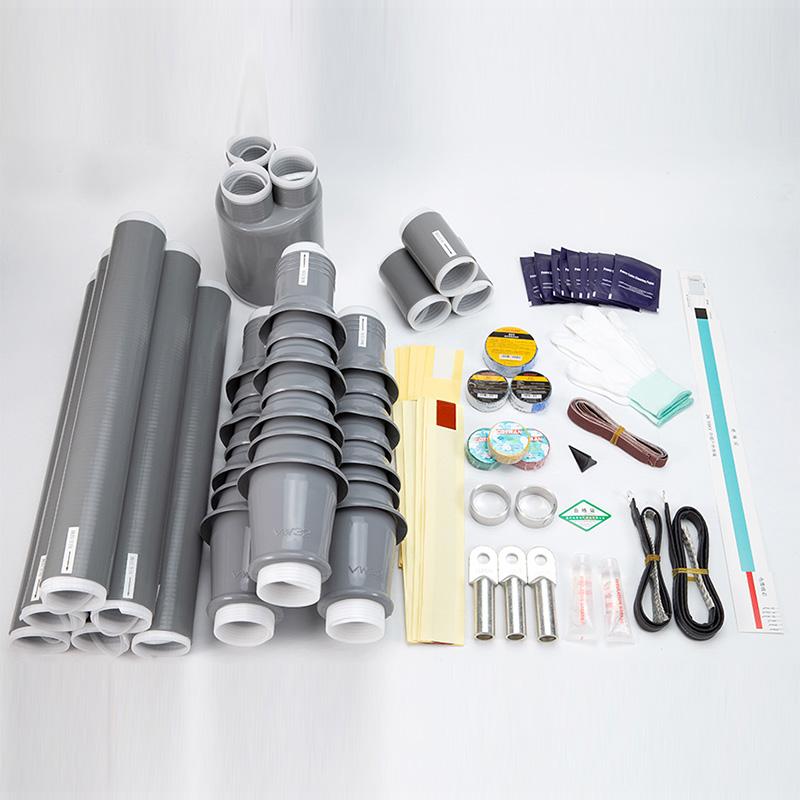

6-35KV Vifaa vya Cable Baridi:
4e-nls baridi hupunguza kukomesha ndani, 4e-wls baridi hupunguza kukomesha nje, 4e-JLs baridi ya kunyoa katikati inaundwa sana na mwili uliowekwa tayari, kumaliza (ndani na nje) au tube ya kuunganisha (katikati) baridi ya kunyoa muti-msingi (inayounga mkono muti-core cable) na kuingiliana kwa baridi ya tubisi na tubisi ya nje na kuingiliana kwa rangi ya chini ya tubisi na kuingiliana kwa tubisi ya kati na kuingiliana kwa tubisi ya kati na kuingiza tubin. kukomesha). Koni ya mkazo wa mwili uliowekwa wazi na mwili wa kuhami hutumia ukingo wa plastiki wa mpira wa kioevu wa silicone, ambao una utulivu wa muda mrefu wa nguvu ya nguvu na uwezo wa uwanja wa umeme. Daima weka shinikizo linalofaa la radial kwa mwili wa cable. Tabia ya interface ni nzuri bila kuvunjika kwa njia ya kupumua wakati cable inaendesha. Kukomesha au kuunganisha tube inakidhi mahitaji ya vifaa vya msingi au mahitaji ya watumiaji ili kuhakikisha ulinzi wa insulation ya cable na kuzuia maji.
Vipengele kuu vya muundo:
Vitu bora vya malighafi: Mwili uliowekwa wazi unaundwa na silicone ya kioevu ya hali ya juu, ambayo ina insulation bora, elongation, na mali ya kuvunjika, upungufu mdogo wa mabaki baada ya upanuzi.
Muundo wa Shrink Baridi: Kutumia vifaa vya upanuzi wa hivi karibuni na bomba la msaada wa upanuzi ili kuhakikisha kuwa bidhaa zinapanua bila uharibifu.
Usanikishaji rahisi: Kutumia muundo wa upanuzi wa baridi, hakuna haja ya mafunzo maalum ,, kazi ni ya chini kwa sababu ya usanikishaji rahisi.
6-35KV baridi hupunguza ndani, vituo vya nje, na viungo vigezo vya utendaji wa umeme
Vipimo vya voltage uo/u (um) kv | 6/10 (12.5) | 8.7/15 (17.5) | 26/35 (40.5) | Reli Uo = 27.5 | Matokeo ya mtihani | |||
Mtihani wa voltage ya frequency 5min | Hakuna flashover, bila kuvunjika chini ya 4.5UO | Hakuna flashover, bila kuvunjika | ||||||
1min frequency voltage chini ya mtihani wa mvua | Hakuna flashover, bila kuvunjika chini ya 4UO | Hakuna flashover, bila kuvunjika | ||||||
Kutokwa kwa sehemu katika mtihani wa joto la kawaida | kiasi cha kutokwa chini ya 1.73UO ≤10pc | ≤1.6pc | ||||||
Mzunguko wa mzigo wa voltage mara kwa mara kwenye mtihani wa hewa | moto 2.5uo na conductor kwa joto hadi 95-100 ° C mara tatu, hakuna flashover, bila kuvunjika | Hakuna flashover, bila kuvunjika | ||||||
Kutokwa kwa sehemu kwa mtihani wa joto la juu | Conductor ya cable yenye joto hadi 95-100C, kiasi cha kutokwa chini ya 1.73UO ≤10pc | ≤1.6pc | ||||||
Kutokwa kwa sehemu katika mtihani wa joto la kawaida | kiasi cha kutokwa chini ya 1.73UO ≤10pc | ≤1.6pc | ||||||
Msukumo wa voltage kwenye mtihani wa joto la juu | 75 KV | 95 kV | 200 kV | 250 kV | Hakuna flashover, bila kuvunjika | |||
conductor ya cable yenye joto hadi 95-100 ° C, polarity nzuri na hasi mara 10, hakuna flashover, bila kuvunjika | ||||||||
Mtihani wa mzunguko wa mzigo wa voltage mara kwa mara | moto 2.5uo na conductor kwa joto hadi 95-100 ° C mara sitini, hakuna flashover, bila kuvunjika | Hakuna flashover, bila kuvunjika | ||||||
Kutokwa kwa sehemu kwa mtihani wa joto la juu | Kondakta wa cable moto hadi 95-100 ° C ,, kutokwa kwa kiasi chini ya 1.73UO ≤10pc | ≤1.6pc | ||||||
Kutokwa kwa sehemu katika mtihani wa joto la kawaida | kiasi cha kutokwa chini ya 1.73UO ≤10pc | ≤1.6pc | ||||||
Mtihani wa voltage ya msukumo | 75 KV | 95 kV | 200 kV | 250 kV | Hakuna flashover, bila kuvunjika | |||
polarity zote nzuri na hasi mara 10, hakuna flashover, bila kuvunjika | ||||||||
Mtihani wa voltage ya frequency 15min | Hakuna flashover, bila kuvunjika chini ya 2.5UO | Hakuna flashover, bila kuvunjika | ||||||
Mtihani wa nje wa kunyunyizia chumvi | 1.25 UO, 1000h, hakuna flashover, bila kuvunjika, hakuna kutu muhimu ya umeme na uharibifu wa mitambo | Hakuna flashover, bila kuvunjika | ||||||
Mtihani wa mvua wa ndani | 1.25 UO, 300h, hakuna flashover, bila kuvunjika, hakuna kutu muhimu ya umeme na uharibifu wa mitambo | Hakuna flashover, bila kuvunjika | ||||||

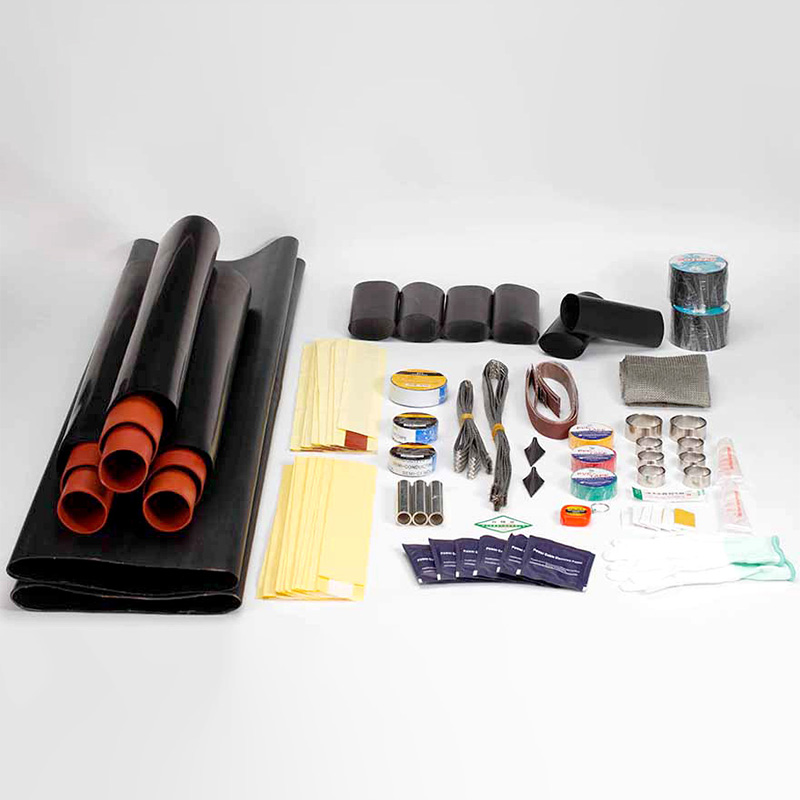

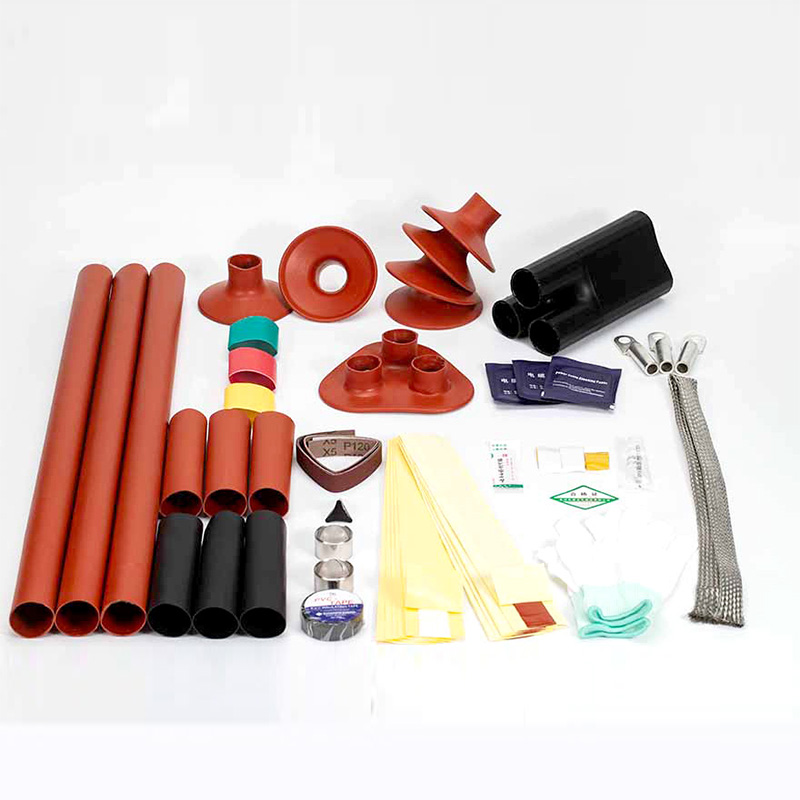

6-35KV Vifaa vya Cable vinavyoweza kusongesha:
4E-NRS, 4E-WRS, 4E-JRS Heat Shrinkable Series vifaa vya cable vinatumika kwa 35kV na chini ya cable ya mpira. Vifaa vya Cable Shrink ya joto hutumia polymer ya kuagiza nyingi, ni bidhaa za sasisho za vifaa vya aina ya cable. Kwa usanikishaji rahisi, endelea shinikizo linalofaa la radi kwenye mwili wa cable, tabia ya kiufundi ni nzuri. Njia ya kudhibiti dhiki ya aina ya parameta ili kuboresha usambazaji wa uwanja wa umeme, ambayo inaweza kutatua kwa ufanisi sehemu ya ngao ya nje ya cable katika shida ya mkusanyiko wa umeme. Sifa za umeme zinaboreshwa kutoka kwa vifaa vya cable vya aina iliyofunikwa ili kuhakikisha usalama na operesheni ya kuaminika. Vipengele kuu ni vya tubular, kimsingi ikiwa ni pamoja na bomba la kudhibiti dhiki, bomba la insulation, bomba tatu zilizopigwa, sleeve ya kinga ya bomba iliyotiwa muhuri, nk.
Utendaji kuu na huduma za muundo:
Utendaji wa kiufundi: Kutana na BS EN 50181, IEC60502, GB/T12706 mahitaji.
Joto hupunguza malighafi: Bomba la dhiki ni aina ya parameta, uwanja wa umeme uliosambazwa vizuri kwenye kebo ya kuhami iliyokatwa. Tube ya kuhami ina athari ya kuficha, sleeve ya kinga ina athari ya kinga. Kupungua kwa joto la bidhaa ni thabiti kabisa, inaweza kupungua kwa ukubwa wa asili katika hali ya joto, upungufu wa mabaki ni mdogo. Bidhaa zote zinashughulikia kutengeneza kiwanda. Hakuna haja ya kutumia moto, hakuna mafunzo maalum, ufungaji ni rahisi na haraka.
Inayo upinzani wa uchafu, kuzeeka, na kuzuia maji mazuri, na utendaji bora wa sugu wa joto baridi.
Uso ni laini na nzuri.
Hapana | Jina | Mfano | Voltage | Sehemu ya msalaba wa cable | Voltage | Sehemu ya msalaba wa cable |
1 | Joto hupunguza kukomesha ndani | 4e-nrs-8.7/15-1 | 6/10 8.7/10 8.7/15 | 25 ～ 70mm² | 8.7/15 | 25 ～ 50mm² |
4e-nrs-8.7/15-2 | 95 ～ 185mm² | 70 ～ 150mm² | ||||
4e-nrs-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300mm² | ||||
4e-nrs-8.7/15-4 | 500 ～ 800mm² | 400 ～ 630mm² | ||||
2 | Joto hupunguza kumaliza nje | 4E-WRS-8.7/15-1 | 25 ～ 70mm² | 25 ～ 50mm² | ||
4E-WRS-8.7/15-2 | 95 ～ 185mm² | 70 ～ 150mm² | ||||
4E-WRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300mm² | ||||
4e-WRS-8.7/15-4 | 500 ～ 800mm² | 400 ～ 630mm² | ||||
3 | Joto hupunguza katikati pamoja | 4e-JRS-8.7/15-1 | 25 ～ 70mm² | 25 ～ 50mm² | ||
4e-JRS-8.7/15-2 | 95 ～ 185mm² | 70 ～ 150mm² | ||||
4e-JRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300mm² | ||||
4e-JRS-8.7/15-4 | 500 ～ 800mm² | 400 ～ 630mm² | ||||
4 | Joto hupunguza kukomesha ndani | 4E-NRS-26/35-1 | 18/30 21/35 26/35 | 50 ～ 150mm² | 26/35 | 50 ～ 120mm² |
4E-NRS-26/35-2 | 185 ～ 300mm² | 150 ～ 240mm² | ||||
4E-NRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400mm² | ||||
4E-NRS-26/35-4 | 630 ～ 800mm² | 500 ～ 800mm² | ||||
5 | Joto hupunguza kumaliza nje | 4E-WRS-26/35-1 | 50 ～ 150mm² | 50 ～ 120mm² | ||
4E-WRS-26/35-2 | 185 ～ 300mm² | 150 ～ 240mm² | ||||
4E-WRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400mm² | ||||
4E-WRS-26/35-4 | 630 ～ 800mm² | 500 ～ 800mm² | ||||
6 | Joto hupunguza katikati pamoja | 4E-JRS-26/35-1 | 50 ～ 150mm² | 50 ～ 120mm² | ||
4E-JRS-26/35-2 | 185 ～ 300mm² | 150 ～ 240mm² | ||||
4E-JRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400mm² | ||||
4E-JRS-26/35-4 | 630 ～ 800mm² | 500 ～ 800mm² |
Vipimo vya maombi
Mfumo wa nguvu ya kati-voltage: Inatumika kwa mifumo ya maambukizi ya nguvu na usambazaji na viwango vya voltage ya 6-35kV.
Ujenzi wa miundombinu ya mijini: Hasa inafaa kwa kuwekewa kwa cable ya chini ya ardhi ili kuhakikisha utulivu wa usambazaji wa umeme wa mijini.
Faida za bidhaa
Mchakato rahisi wa usanikishaji: Kutumia teknolojia ya Shrink baridi, hakuna mafunzo maalum inahitajika, na usanikishaji ni wa haraka na rahisi.
Uimara wa muda mrefu: Bidhaa hiyo ina utendaji bora wa umeme na uwezo wa kuzuia kuzeeka, na inaweza kufanya kazi vizuri hata katika joto la muda mrefu na mazingira ya unyevu mwingi.
Maswali
Swali: Je! Bidhaa zinafaa kwa viwango gani vya Voltage?
Jibu: Vifaa vyetu vya kati vya voltage baridi vya kupungua vinafaa kwa mifumo ya cable na viwango vya voltage ya 6-35kV, kufunika vituo mbali mbali na viungo vya kati ili kukidhi mahitaji tofauti ya matumizi.
Swali: Jinsi ya kusanikisha vifaa vya cable baridi ya kupungua?
Jibu: Bidhaa hii ni rahisi sana katika kubuni na hutumia teknolojia baridi ya kupungua, kwa hivyo hakuna mafunzo maalum inahitajika. Fuata tu mwongozo wa ufungaji uliotolewa.
