Insulator ya polymer ya juu ya voltage ni aina ya juu ya insulator inayotumika katika mifumo ya umeme ya umeme kusaidia na kuwatenga conductors zenye voltage kubwa. Insulators hizi zimeundwa kuhimili dhiki kubwa za umeme, mizigo ya mitambo, na hali ya mazingira. Wanazidi kuchukua nafasi ya wahamasishaji wa jadi wa kauri au glasi kwa sababu ya utendaji bora na uimara.
Hizi insulators polymer composite lazima zizingatie viwango vya kimataifa kama IEC 61109, IEC 61952, na IEEE 1523.
Wanapitia upimaji mkali kwa utendaji wa umeme, mitambo, na mazingira.

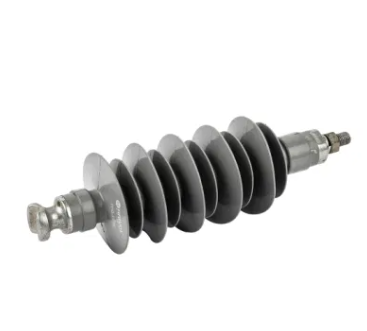

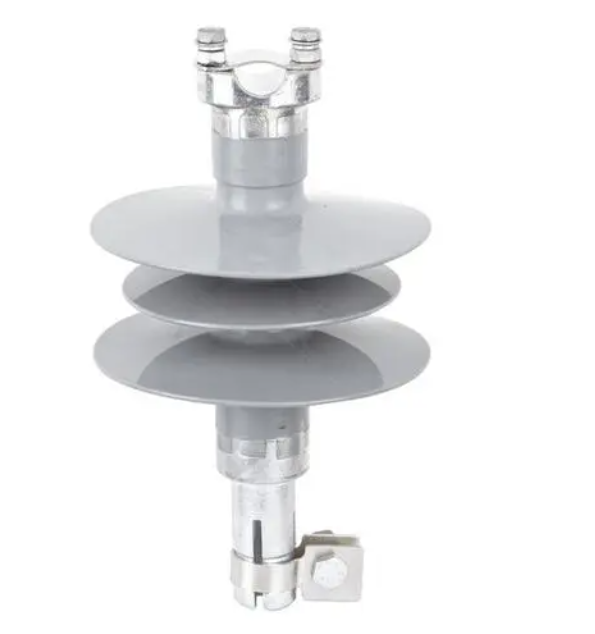

Ujenzi wa insulator ya polymer ya voltage ya juu ni sehemu muhimu ya muundo wake, kuhakikisha inakidhi viwango vya umeme, mitambo na utendaji wa mazingira. Chini ni maelezo ya kina ya ujenzi wa insulators hizi, zilizovunjwa katika vitu vyao muhimu:
1. Core (sehemu inayobeba mzigo): Imetengenezwa kwa resin ya fiberglass iliyoimarishwa. Hutoa insulator na nguvu ya juu ya mitambo kuhimili mzigo mgumu, wa kushinikiza, na wa kuinama.
2. Weathersheds (nyumba ya nje): Imetengenezwa na mpira wa silicone au ethylene propylene diene monomer (EPDM). Inalinda msingi kutoka kwa sababu za mazingira na hutoa insulation ya umeme.
3. Vipimo vya mwisho (viambatisho vya chuma): Imetengenezwa kwa chuma cha mabati, alumini, au chuma cha ductile. Inaunganisha insulator na mstari wa maambukizi au muundo wa msaada.
| Aina | Voltage iliyokadiriwa (KV) | Mzigo maalum wa mitambo (KN) | Urefu wa sehemu (mm) | Umbali wa arc (mm) | Umbali wa kuvuja (mm) | Ushawishi wa umeme Kuhimili BIL (KV) | Frequency ya nguvu kuhimili (mvua) (kv) |
| FPQ-12/4 | 12 | 4 | 215 | 125 | 280 | 75 | 42 |
| FPQ-15/5 | 15 | 5 | 250 | 180 | 370 | 105 | 42 |
| FPQ-24/8 | 24 | 8 | 305 | 255 | 715 | 150 | 75 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1100 | 185 | 95 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1300 | 185 | 95 |
Mistari ya maambukizi: Inatumika katika mistari ya nguvu ya juu kwa maambukizi ya juu-voltage (kawaida 11 kV na hapo juu).
Uingizwaji: kuajiriwa katika uingizwaji wa msaada wa busbar na insulation ya vifaa.
Umeme wa reli: Inatumika katika mifumo ya juu ya catenary kwa reli.
Mifumo ya HVDC: Inafaa kwa matumizi ya hali ya juu ya moja kwa moja (HVDC).
Tumia masanduku ya mbao na ufungaji wa plastiki kulinda bidhaa kutokana na uharibifu wa mwili, unyevu, na uchafuzi wa mazingira.
Iliyotolewa ulimwenguni kupitia bahari, hewa, au mizigo ya ardhi. Suluhisho za usafirishaji wa kawaida zinapatikana kulingana na mahitaji ya wateja.
