Vifaa vya juu vya cable ya voltage:

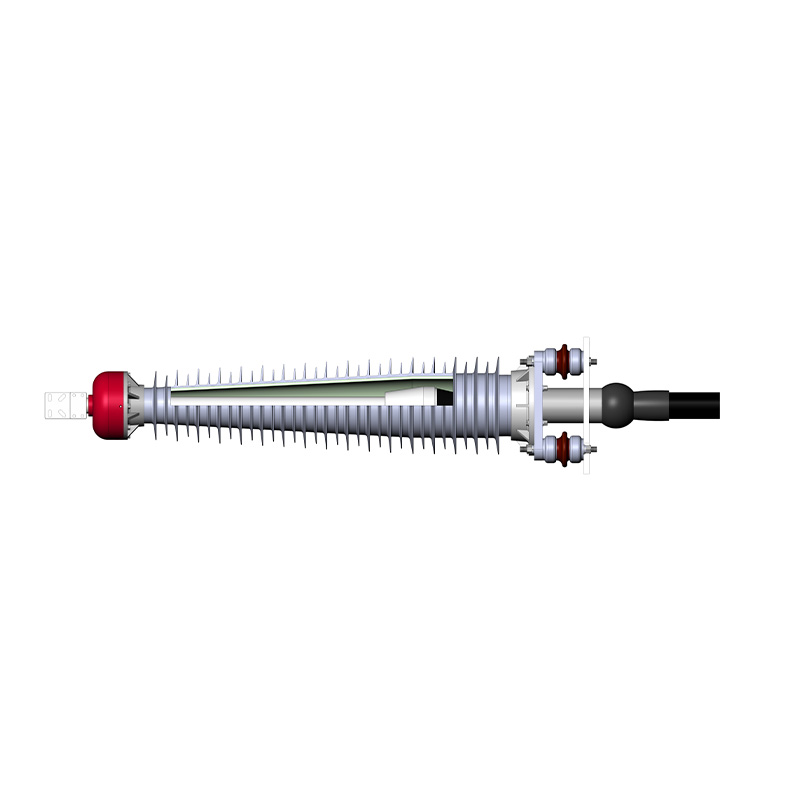

66KV-500KV Composite Bushing Kukomesha nje:
Kampuni yetu inazalisha safu mbili kuu za kukomesha kwa nje kwa bushing, 4e-yjzwcf3 na 4e-yjzwcf4, ambazo hutumiwa sana kwa mistari ya juu ya voltage ya juu na unganisho la cable na daraja la antifouling la daraja la tatu, na daraja la IV. Zinaundwa na kukomesha, koni ya dhiki, mchanganyiko wa bushing, na bomba la mkia. Tunatumia ukingo wa sindano ya mpira wa silicone iliyoingizwa ili kufanya koni ya dhiki, ambayo ina utulivu wa muda mrefu wa uwezo wa kudumu wa nguvu na uwezo wa uwanja wa umeme. Kuweka bushing ya composite ni kutumia muundo wa sketi na mirija ya insulation ya nguvu ya juu ya nyuzi ya nyuzi iliyowekwa na mpira wa silicone. Bushing ya kutupwa ya mchanganyiko imejazwa na mafuta ya kuhami na mali bora ya insulation ya umeme, na kufutwa kwa pande zote au pentration ni chini kama 1/1000 kati ya koni ya dhiki ya silic ili kuhakikisha operesheni salama ya bidhaa. Bidhaa yetu inatumia muundo wa kuziba nyingi ambao unaweza kuzuia kwa ufanisi kuvuja kwa kuzamishwa kwa maji na mafuta ya kuhami. Mihuri yote hutumia vifaa vya mpira vya nje vya NBR au silicon. Zote za vifaa vya kujifunga ni chuma cha pua na utendaji mzuri wa muhuri wa kuzuia maji.
Kukomesha kwa Bushing ya nje sio tu kuwa na faida zote za bushing ya porcelain, lakini pia kuwa na utendaji bora zaidi:
Mitambo: Nguvu ya mitambo ya safu ya ndani ni fiberglass ya epoxy ambayo ni bora kuliko bushing ya porcelain, na utendaji bora wa mitambo.
Uthibitisho wa Mlipuko: Safu ya sketi ya Silastic inayofunika nje ni laini, epuka au kupunguza sana uharibifu baada ya mlipuko unaosababishwa na vifaa vya kibinafsi au karibu, na usalama bora kuliko bushing ya porcelain katika maeneo yenye watu wengi.
Usafiri: Uzito wa bushing ya kutuliza ni chini ya 1/5 ya uzito wa porcelain bushing. Nguvu bora ya mitambo ya ndani na safu laini ya nje ni upinzani wa compression kuanguka, kwa ufanisi kupunguza gharama ya usafirishaji na ufungaji.
Upinzani wa hali ya hewa: safu ya nje ya mpira wa silicon ina upinzani bora wa hali ya hewa, uwezo wa kujisafisha wa kujisafisha, UV na upinzani wa kuzeeka. IEC60815 inaonyesha wazi kuwa umbali wa mteremko wa porcelain ni 17mm/kV, juu kidogo kuliko kiwango cha anti-I, wakati umbali wa creepage ya silastic ni hadi 25mm/kV, kufikia kiwango cha anti-III.
Kusafisha bure: Mpira wa silicone una repellency bora ya maji na uwezo mzuri wa kujisafisha, kusafisha msingi wa bure wa mwongozo (kiwango cha kusafisha kaure ni mara moja kwa mwaka), punguza sana gharama za matengenezo.
Kiwango cha voltage cha sehemu ya kusaidia cable ni kama ifuatavyo:
48/66kv ～ 56/77kv 150 ~ 1400mm² ；
64/110kv ～ 76/138kv 240 ~ 1600mm² ；
127/220kv ～ 290/500kv 400 ~ 3000mm² ；
66KV-500KV porcelain bushing nje ya kumaliza:
Kampuni yetu inazalisha safu mbili kuu za kukomesha kwa nje ya porcelain, 4E-YJZWC3 na 4E-YJZWC4, ambazo hutumiwa sana kwa mistari ya juu ya voltage ya juu na unganisho la cable na daraja la antifouling la daraja la tatu, na daraja la IV. Zinaundwa na kukomesha, koni ya dhiki, bushing ya porcelain, na bomba la mkia. Tunatumia ukingo wa sindano ya mpira wa silicone iliyoingizwa ili kufanya koni ya dhiki, ambayo ina utulivu wa muda mrefu wa uwezo wa kudumu wa nguvu na uwezo wa uwanja wa umeme. Porcelain bushing inatumia nguvu ya juu ya umeme wa isokaboni na utendaji thabiti. Bushing ya Porcelain inatumia muundo wa sketi, jumla ni ya kawaida na flash nzuri ya antifouling, upinzani wa hali ya hewa, alama za kupambana na uvujaji, anti-mmomonyoko na uwezo wa maji. Porcelain imejazwa na mafuta ya kuhami na mali bora ya insulation ya umeme, na kufutwa kwa pande zote au pentration ni chini kama 1/1000 kati ya koni ya dhiki ya silic ili kuhakikisha operesheni salama ya bidhaa. Bidhaa yetu inatumia muundo wa kuziba nyingi ambao unaweza kuzuia kwa ufanisi kuvuja kwa kuzamishwa kwa maji na mafuta ya kuhami. Mihuri yote hutumia vifaa vya mpira vya nje vya NBR au silicon. Zote za vifaa vya kujifunga ni chuma cha pua na utendaji mzuri wa muhuri wa kuzuia maji.
Mabasi ya Porcelain yana historia ya operesheni salama ya muda mrefu zaidi ya miaka mia moja katika tasnia ya nguvu, ambayo ni mfano bora wa matumizi ya kukomaa.
Kiwango cha voltage cha sehemu ya kusaidia cable ni kama ifuatavyo:
48/66kv ～ 56/77kv 150 ~ 1400mm² ；
64/110kv ～ 76/138kv 240 ~ 1600mm² ；
127/220kv ～ 290/500kv 400 ~ 3000mm² ；

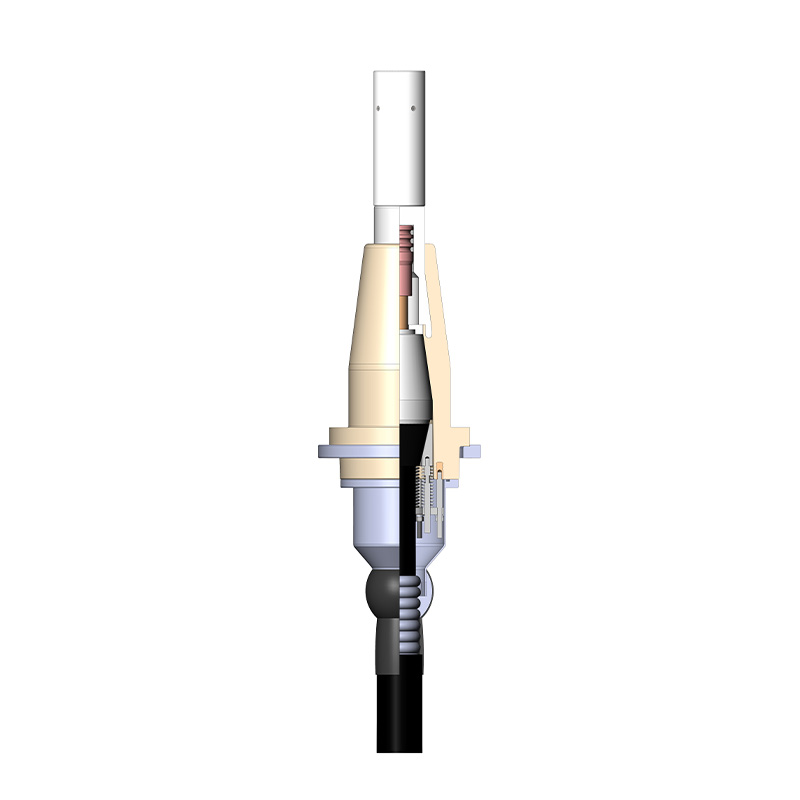

66KV-500KV aina ya pluggable ya kumaliza GIS:
Kampuni yetu hutoa mbili kuu 4e-yjzggc kuziba kavu ya GIS, 4e-yjzggcd fupi kuziba kavu ya GIS na 4E-yJZGGCC refu plug kavu ya GIS, inayotumika sana kwa vifaa vya umeme vya GIS na unganisho la cable. Zinaundwa na nguvu za nje, utupaji wa epoxy, koni ya dhiki iliyoangaziwa, prop ya koni, na bomba la mkia. Mwili kuu wa mpira laini wa silicone uliowekwa wazi unatumia sindano ya runinga ya mpira wa nje wa silicone iliyoingizwa, ambayo ina utulivu wa muda mrefu wa uwezo wa kudumu wa nguvu na uwezo wa uwanja wa umeme. Epoxy inatumia ukingo wa utupu wa utupu wa epoxy, muundo wa kavu ya kavu. Hakuna haja ya kujaza gesi ya kuhami au mafuta, kwa ufanisi hakikisha operesheni salama ya bidhaa. Bidhaa yetu hutumia muundo wa kuziba nyingi ambao unaweza kuzuia kwa ufanisi kuvuja kwa kuzamishwa kwa maji. Mihuri yote hutumia vifaa vya mpira vya nje vya NBR au silicon. Zote za vifaa vya kujifunga ni chuma cha pua na utendaji mzuri wa muhuri wa kuzuia maji.
Bidhaa zetu zinakidhi viwango vya IEC60859 (1999), IEC62271-209 (2007) kulingana na vifaa vya umeme vya GIS. Kuna tofauti kidogo kati ya viwango viwili, ikiwa watumiaji hawahitaji kwa maandishi, kwa ujumla kulingana na kiwango cha IEC62271-209.
Kiwango cha voltage cha sehemu ya kusaidia cable ni kama ifuatavyo:
48/66kv ～ 56/77kv 150 ~ 1400mm² ；
64/110kv ～ 76/138kv 240 ~ 1600mm² ；
127/220kv ～ 290/500kv 400 ~ 3000mm²
Vipengele kuu vya muundo:
Muundo wa hali ya juu: Muundo kamili wa aina ya kuziba, kwanza inaweza kutuma utupaji wa kwanza na kuziba kwenye kiwanda cha vifaa vya GIS na kuisakinisha kabla ya vifaa vya GIS.
Ufungaji rahisi: Urefu wa muundo wa programu-jalizi ya cable ni chini ya 300mm, aina kavu na mafuta isiyo na mafuta na bure ya gesi, inapunguza sana kazi.

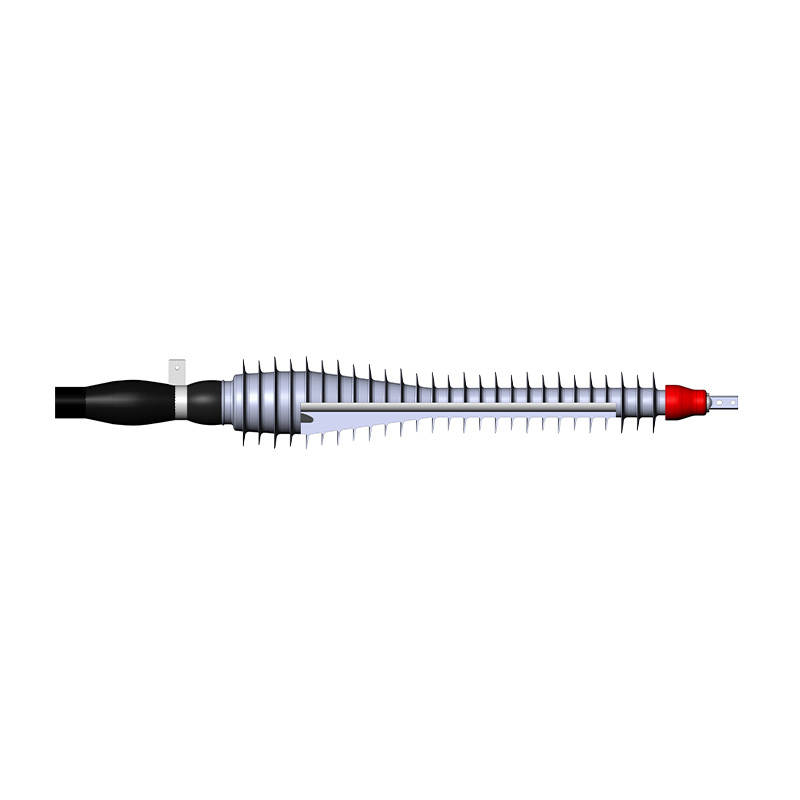

66KV-138KV Aina laini ya kukausha nje:
Kampuni yetu inazalisha 4e-yjzwrg mbili kuu laini kavu ya nje ya nje 4e-yjzwrg3 na 4e-yjzwrg4, ambayo hutumiwa sana kwa mistari ya juu ya voltage ya juu na unganisho la cable na daraja la antifouling la daraja la tatu, na daraja la IV. Zimeundwa na kukomesha, mwili kuu wa mpira wote laini wa silicone （cone ya dhiki ni pamoja na）, na bomba la mkia. Mwili kuu wa mpira laini wa silicone uliowekwa wazi unatumia sindano ya runinga ya mpira wa nje wa silicone iliyoingizwa, ambayo ina utulivu wa muda mrefu wa uwezo wa kudumu wa nguvu na uwezo wa uwanja wa umeme. Sura ya jumla ya kutupwa ni muundo wa laini ya mtiririko na flash nzuri ya antifouling, upinzani wa hali ya hewa, alama za anti-leakage, anti-errosion na uwezo wa maji. Hakuna haja ya kujaza gesi ya kuhami au mafuta, kwa ufanisi hakikisha operesheni salama ya bidhaa. Bidhaa yetu inatumia muundo wa kuziba nyingi ambao unaweza kuzuia kwa ufanisi kuvuja kwa kuzamishwa kwa maji na mafuta ya kuhami. Mihuri yote hutumia vifaa vya mpira vya nje vya NBR au silicon. Zote za vifaa vya kujifunga ni chuma cha pua na utendaji mzuri wa muhuri wa kuzuia maji.
Walakini, kwa sababu ya ukosefu wa ugumu wa kutosha, haipaswi kusanikishwa katika maeneo ya upepo.
Kiwango cha voltage cha sehemu ya kusaidia cable ni kama ifuatavyo:
48/66kv ～ 56/77kv 150 ~ 1400mm² ；
64/110kv ～ 76/138kv 240 ~ 1600mm² ；
Kukomesha laini nje sio tu kuwa na faida zote za kukomesha nje kwa ukali, lakini pia kuwa na utendaji bora zaidi:
Nyepesi zaidi katika uzani, uzito mzima wa mwili kuu wa mpira wote laini wa silicone ni chini ya 30kg.
Ufungaji rahisi, kwa sababu ya nyepesi katika uzani, inaweza kusanikishwa ardhini na kisha kuinuliwa mahali. Hakuna haja ya kujenga jukwaa la ufungaji wa angani, kupunguza sana kazi.
Bidhaa zinafaa sana kwa usanikishaji wa ndani, chaguo bora kwa kukomesha ndani.

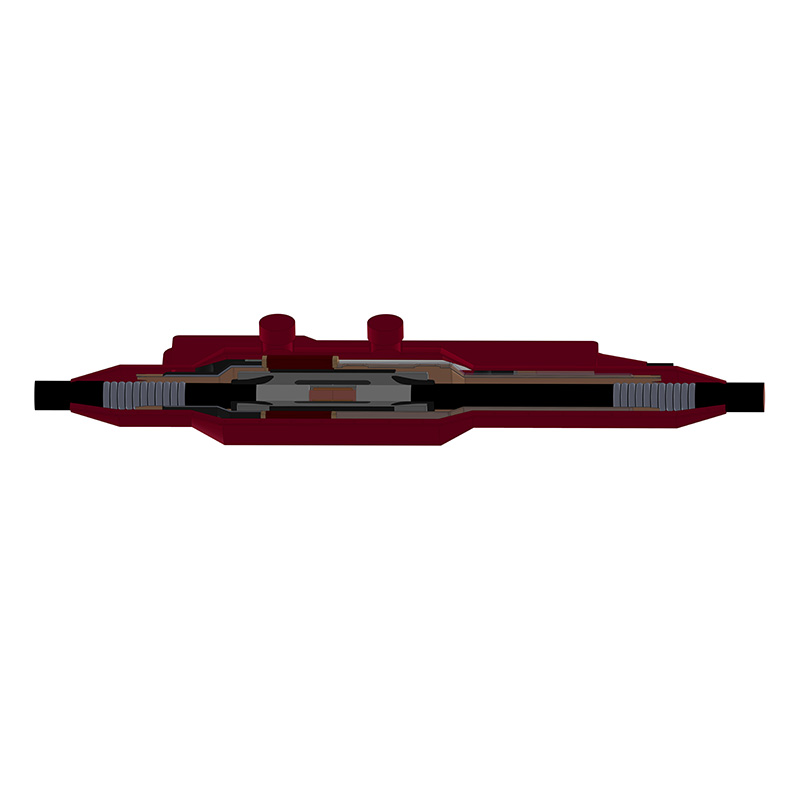

66KV-500KV Iliyotangazwa kabisa mpira wa silicone iliyowekwa moja kwa moja kupitia/ kuhami pamoja:
Kampuni yetu inazalisha mbili kuu 4e-yjjti, yjjji zote zilizowekwa wazi za silicone zilizowekwa moja kwa moja kupitia/viungo vya maboksi, 4e-yjjti na 4e-yjjji, vilivyotumika kwa uhusiano kati ya sehemu mbili zinazofanana au sehemu inayofanana ya cable. Zinaundwa na mwili wa kuhami joto uliowekwa (koni ya dhiki ni pamoja na), ganda la kinga ya chuma, na ganda la kinga ya nje ya fiberglass. Mwili kuu wa mpira laini wa silicone uliowekwa wazi unatumia sindano ya runinga ya mpira wa nje wa silicone iliyoingizwa, ambayo ina utulivu wa muda mrefu wa uwezo wa kudumu wa nguvu na uwezo wa uwanja wa umeme. Pete ya kinga ya chuma inaundwa na urefu mbili tofauti za bomba la mkia wa chuma na tuber ya kuhami, iliyojazwa na sealant ya kuhami ndani, na kufunikwa na insulation ya kuziba.
Vipengele kuu vya muundo:
Muundo wa Compact: Sehemu za mpira wa silicone zinatumia insulator yote ya mpira iliyowekwa na muundo mdogo wa kompakt, moja kwa moja kupitia na kuhami viungo vinashiriki preform sawa.
Ufungaji rahisi: Kutumia usanidi wa hali ya juu, mashine moja kupanua, kupungua kwa kebo ya unganisho, ufanisi ulioboreshwa sana wa usanidi, kupunguza kazi.
Kwa mazingira tofauti ya kazi na hitaji maalum la watumiaji, ganda la kinga ya chuma na ganda la nje la fiberglass ni hiari. Bila uharibifu wa maji, uharibifu wa mitambo, au kutu, ganda la kinga ya nje na fiberglass bure ni bora kwa utaftaji wa moyo wa bidhaa ili kuhakikisha maisha marefu.
Kiwango cha voltage cha sehemu ya kusaidia cable ni kama ifuatavyo:
48/66kv ～ 56/77kv 150 ~ 1400mm² ；
64/110kv ～ 76/138kv 240 ~ 1600mm² ；
127/220kv ～ 290/500kv 400 ~ 3000mm²
Sanduku la Masikio:
Sanduku la kutuliza la 4e-JDX, sanduku la kinga la 4E-JDBX :
Bidhaa hii inatumika kwa kiwango cha juu cha nguvu ya msingi wa chuma cha chuma cha chuma kiunga moja kwa moja kwenye ardhi.
Vipengele kuu vya muundo:
Gamba hilo linaundwa na chuma cha pua zaidi ya 304, na rangi ya insulation ya ndani.
Mchanganyiko ni wa silika-plated, kupunguza upinzani wa mawasiliano.
Kutumia vifungo vya chuma visivyo na waya kufunga kukomesha kwa sahani ya kusisimua au mlinzi wa ganda, kifuniko na mwili wa sanduku, hakuna haja ya kukarabati au kudumisha.
Haraka na rahisi kuchukua nafasi ya mlinzi wa ganda.
Inatumika kwa cable ya msingi ya msingi.
Awamu moja, sanduku la kinga na counter linaweza kubinafsishwa kulingana na mahitaji ya mtumiaji.
4Sanduku lililounganishwa la E-JCHX :
Bidhaa hii inatumika kwa kiwango cha juu cha nguvu ya msingi wa chuma cha chuma cha chuma. Kulingana na ubadilishaji wa msalaba, athari ya kupita kiasi kwenye ganda la chuma na pande zote mbili za insulation pamoja, na ganda la chuma lilisababisha kutokujali kwa voltage, sasa ya sasa kwenye ganda la mlinzi wa chuma hupunguzwa au kuondolewa, kwa hivyo kupunguza upotezaji wa nguvu, kuboresha uwezo wa maambukizi, kuzuia kutoka kwa kuvunjika kwa ganda la mlinzi wa cable ili kuhakikisha operesheni ya usalama.
Vipengele kuu vya muundo:
Gamba hilo linaundwa na chuma cha pua zaidi ya 304, na rangi ya insulation ya ndani.
Mchanganyiko ni wa silika-plated, kupunguza upinzani wa mawasiliano.
Kutumia vifungo vya chuma visivyo na waya kufunga kukomesha kwa sahani ya kusisimua au mlinzi wa ganda, kifuniko na mwili wa sanduku, hakuna haja ya kukarabati au kudumisha.
Haraka na rahisi kuchukua nafasi ya mlinzi wa ganda.
Inatumika kwa cable coaxial.
Vifaa vya juu vya baridi vya umeme vinavyoweza kubadilika vimeundwa kutoa insulation ya kuaminika, kuziba, na ulinzi kwa nyaya zenye voltage kubwa. Vifaa hivi vinatumia teknolojia ya hali ya juu ya Shrink, ambayo huondoa hitaji la joto au zana maalum wakati wa ufungaji, kuhakikisha urahisi wa matumizi na utendaji ulioimarishwa katika matumizi anuwai ya nje.
Vipengele muhimu
Teknolojia ya kupungua baridi
Mpira wa silicone uliopanuliwa kabla au zilizopo za EPDM ambazo huweka moja kwa moja kutoshea salama juu ya nyaya.
Inarahisisha usanikishaji na hupunguza hatari za matumizi yasiyofaa.
Utendaji wa juu wa voltage
Hutoa insulation bora kwa voltages hadi 69kV au zaidi.
Kupimwa kwa umeme na nguvu ya mitambo chini ya hali mbaya.
Ujenzi wa kudumu
Sugu kwa UV, ozoni, na hali ya hewa kali.
Inashikilia tofauti za joto za juu na mkazo wa mitambo.
Maombi ya anuwai
Inafaa kwa mitambo ya nje, pamoja na uingizwaji, mitandao ya usambazaji wa nguvu, na miradi ya nishati mbadala.
Sambamba na saizi na aina tofauti za cable.
Maombi
Mifumo ya maambukizi ya nguvu
inahakikisha insulation ya kuaminika na kuziba kwa miunganisho ya juu-voltage katika gridi ya nguvu.
Miradi ya nishati mbadala
bora kwa mitambo ya upepo na nishati ya jua inayohitaji miunganisho ya nje ya cable.
Matumizi ya viwandani na ya kibiashara
hulinda nyaya zenye voltage kubwa katika kudai mazingira ya viwandani.
Mitandao ya mawasiliano ya simu
hutoa kuziba bora na ulinzi kwa nyaya za nje za nyuzi zilizo wazi kwa voltage kubwa.
Manufaa ya vifaa vya juu vya baridi vya voltage
Ufungaji wa haraka na rahisi
Hakuna haja ya joto au zana maalum.
Hupunguza wakati wa ufungaji na gharama za kazi.
Usalama ulioimarishwa
Huondoa hatari zinazohusiana na njia za joto-zenye-joto.
Hutoa utendaji wa kuaminika hata katika mazingira magumu.
Ulinzi wa muda mrefu
Upinzani bora kwa unyevu, kutu, na mafadhaiko ya mazingira.
Inaongeza maisha ya cable na inapunguza mahitaji ya matengenezo.
Kwa nini Uchague Vifaa vya Cable vya Voltage Baridi?
Vifaa vya juu vya baridi vya umeme vinavyoweza kutolewa nje hutoa suluhisho la kisasa kwa insulation ya cable na ulinzi. Ubunifu wao wa ubunifu inahakikisha kuegemea kwa kiwango cha juu, ufanisi, na kubadilika, na kuwafanya chaguo bora kwa anuwai ya matumizi ya nje.
Kwa habari zaidi au suluhisho zilizobinafsishwa, wasiliana na timu yetu ya wataalam!
