Vifaa vya chini vya cable ya voltage:

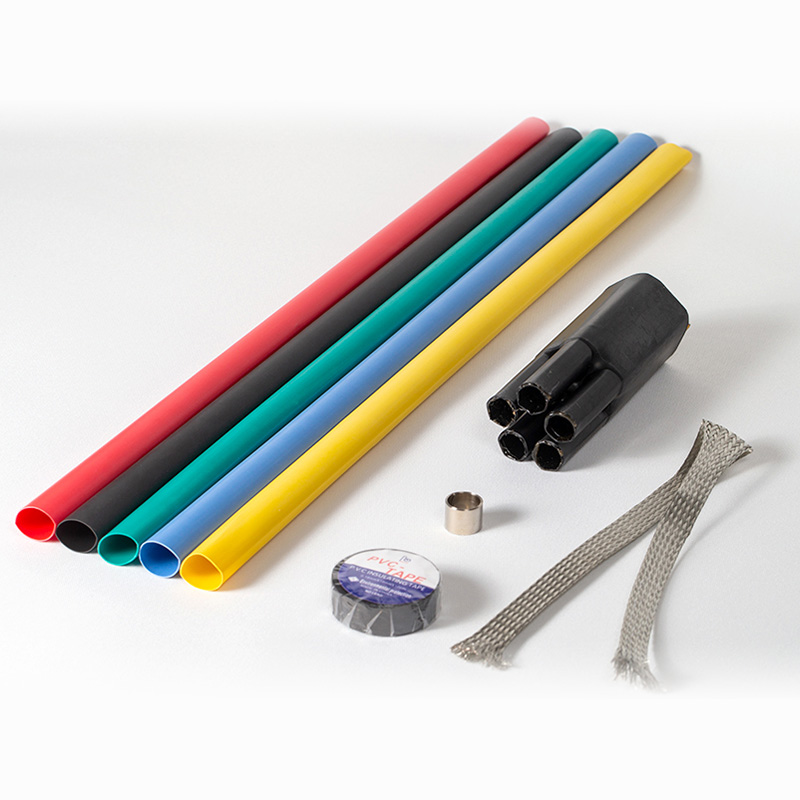

1kv h kula s hrinkable c uwezo wa ccessories :
1KV Heat Shrinkable vifaa vya cable hutumiwa sana katika usindikaji wa kukomesha kwa 1KV na unganisho la kati, bidhaa zimegawanywa katika msingi mbili, msingi tatu, msingi nne na msingi wa tano.
Uainishaji wa kiufundi
Bidhaa | Mahitaji | Yaliyomo kwenye mtihani | Matokeo |
Frequency ya nguvu ya 1min inahimiza mtihani wa voltage | 4kv hakuna flashover, hakuna kuvunjika | 4kv 1min hakuna flashover, hakuna kuvunjika | Kupita |
Mtihani wa mzunguko wa mzigo (mizunguko 3) | 5H inapokanzwa, baridi ya 3h, joto la conductor ni 75 ℃ wakati inapokanzwa. | 5H inapokanzwa, baridi ya 3h, joto la conductor ni 75 ℃ wakati inapokanzwa. | Sawa na kufuata matokeo ya mtihani |
Frequency ya nguvu ya 4H inahimiza mtihani wa voltage | 2.4kv hakuna flashover, hakuna kuvunjika | 2.4kv 4h hakuna flashover, hakuna kuvunjika | Kupita |
Uainishaji wa bidhaa
| Mfano | Sehemu ya sehemu ya msalaba |
1kv moja ya msingi wa joto ya kukomesha joto | STY-1/1 × -0 | 4-6 |
STY-1/1 × 0 | 10-16 | |
STY-1/1 × 1 | 25-50 | |
STY-1/1 × 2 | 70-120 | |
STY-1/1 × 3 | 150-240 | |
STY-1/1 × 4 | 300-400 | |
1kV mbili za msingi za joto zinazoweza kukomesha | STY-1/2 × -0 | 4-6 |
STY-1/2 × 0 | 10-16 | |
STY-1/2 × 1 | 25-50 | |
STY-1/2 × 2 | 70-120 | |
STY-1/2 × 3 | 150-240 | |
STY-1/2 × 4 | 300-400 | |
1KV Tatu za msingi za joto zinazoweza kukomesha | STY-1/3 × -0 | 4-6 |
STY-1/3 × 0 | 10-16 | |
STY-1/3 × 1 | 25-50 | |
STY-1/3 × 2 | 70-120 | |
STY-1/3 × 3 | 150-240 | |
STY-1/3 × 4 | 300-400 | |
1KV Nne ya msingi ya joto ya cable inayoweza kukomesha | STY-1/4 × -0 | 4-6 |
STY-1/4 × 0 | 10-16 | |
STY-1/4 × 1 | 25-50 | |
STY-1/4 × 2 | 70-120 | |
STY-1/4 × 3 | 150-240 | |
STY-1/4 × 4 | 300-400 | |
1KV tano msingi wa cable joto kukomesha | STY-1/5 × -0 | 4-6 |
STY-1/5 × 0 | 10-16 | |
STY-1/5 × 1 | 25-50 | |
STY-1/5 × 2 | 70-120 | |
STY-1/5 × 3 | 150-240 | |
STY-1/5 × 4 | 300-400 | |

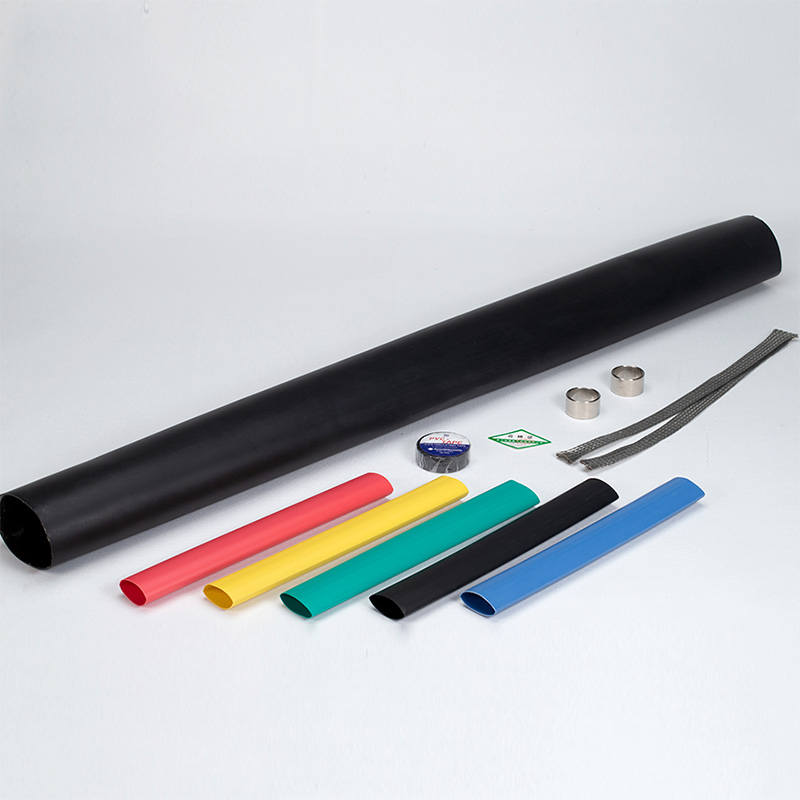

1kv Core Cable Joto linaweza kusongesha katikati | SJY-1/1 × -0 | 4-6 |
SJY-1/1 × 0 | 10-16 | |
SJY-1/1 × 1 | 25-50 | |
SJY-1/1 × 2 | 70-120 | |
SJY-1/1 × 3 | 150-240 | |
SJY-1/1 × 4 | 300-400 | |
1KV mbili za msingi za joto za msingi zinaweza kusongesha katikati | SJY-1/2 × -0 | 4-6 |
SJY-1/2 × 0 | 10-16 | |
SJY-1/2 × 1 | 25-50 | |
SJY-1/2 × 2 | 70-120 | |
SJY-1/2 × 3 | 150-240 | |
SJY-1/2 × 4 | 300-400 | |
1KV Tatu za msingi za joto zinaweza kusongesha pamoja | SJY-1/3 × -0 | 4-6 |
SJY-1/3 × 0 | 10-16 | |
SJY-1/3 × 1 | 25-50 | |
SJY-1/3 × 2 | 70-120 | |
SJY-1/3 × 3 | 150-240 | |
SJY-1/3 × 4 | 300-400 | |
1KV Nne ya msingi ya joto ya msingi ya cable inayoweza kusongesha | SJY-1/4 × -0 | 4-6 |
SJY-1/4 × 0 | 10-16 | |
SJY-1/4 × 1 | 25-50 | |
SJY-1/4 × 2 | 70-120 | |
SJY-1/4 × 3 | 150-240 | |
SJY-1/4 × 4 | 300-400 | |
1kv tano msingi cable joto shrinkable pamoja | SJY-1/5 × -0 | 4-6 |
SJY-1/5 × 0 | 10-16 | |
SJY-1/5 × 1 | 25-50 | |
SJY-1/5 × 2 | 70-120 | |
SJY-1/5 × 3 | 150-240 | |
SJY-1/5 × 4 | 300-400 |

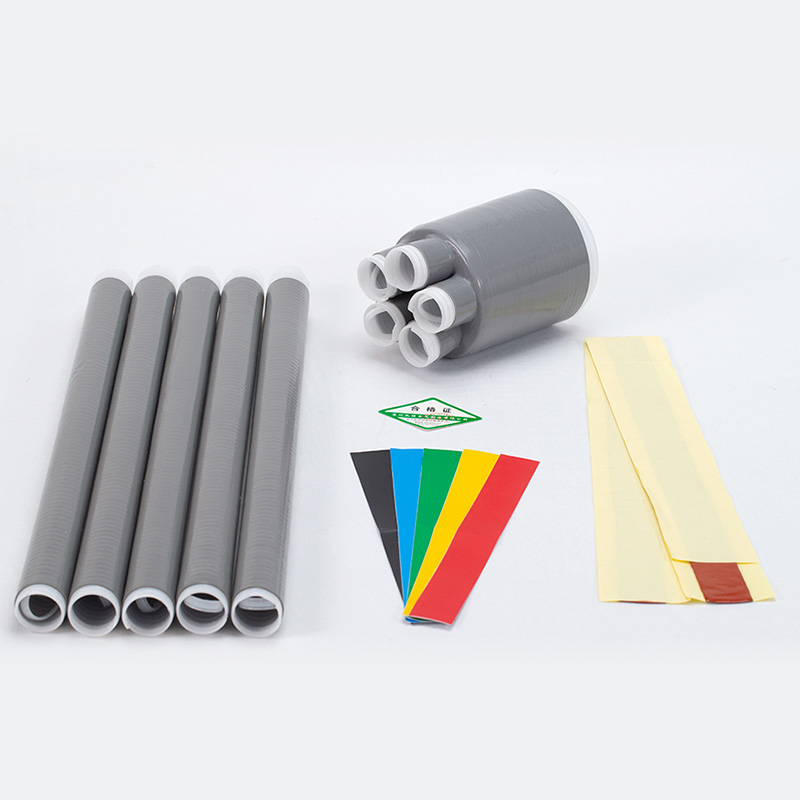

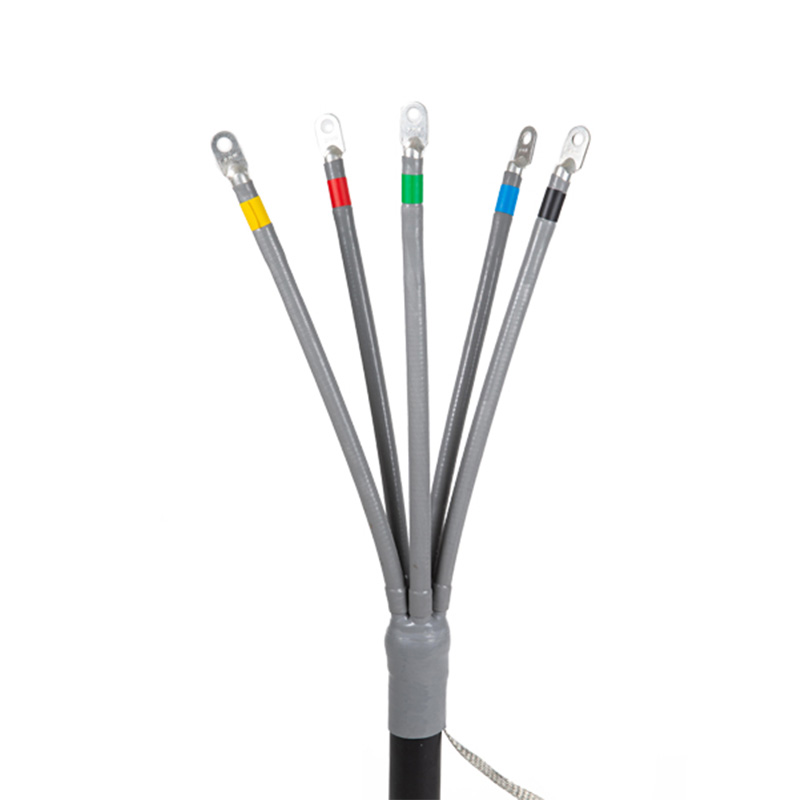

1kv baridi ya vifaa vya cable vinavyoweza kushonwa :
1 、 Karatasi za Takwimu za Ufundi wa malighafi
Hapana. | Bidhaa | Sehemu | Kielelezo | Njia ya upimaji |
1 | Tensile srength | MPA | ≥5.5 | GB/T 528-2009 |
2 | Elongation wakati wa mapumziko | % | ≥480 | GB/T 528-2009 |
3 | Ugumu (pwani a) | 40 ± 2 | GB/T 531.1-2009 | |
4 | Nguvu za kung'oa | N/mm | ≥35 | GB/T 529-2008 |
5 | Kuhimili nguvu ya voltage | KV/mm | ≥20 | GB/T 1695-2005 |
6 | Kiasi cha umeme | Ω • cm | ≥1015 | GB/T 1692-2008 |
7 | Mgawo wa dielectric | 2.8 ~ 3.5 | GB/T 1693-2007 | |
8 | Dielectric hasara tangent | ≤0.01 | GB/T 1693-2007 | |
9 | Upinzani wa kufuatilia | ≥1a3.5 | GB/T 6533-2003 |
2 、 Viwango vya Viwanda: IEC 60502 (sawa na GB/T 12706).
1kv baridi ya cable vifaa vya data kuu ya kiufundi
Hapana. | Bidhaa | Mahitaji | Mahitaji ya kiufundi |
1 | 8kv, 5min | 8kv/5min | |
2 | Mtihani wa umeme | 7.2kv, 4h | 7.2kv, 4h |
3 、 Hali ya Mazingira
3.1 Mahali pa ufungaji: ndani au nje.
3.2 Urefu wa urefu: ≤1000m
3.3 kiwango cha uchafuzi wa mazingira: IV
3.4 max. Jalada la barafu: joto la mazingira 10mm
3.5 : -40 ℃～+45 ℃
3.6 max. Kasi ya Upepo: Hakuna zaidi ya 35m/s (sawa na shinikizo la upepo: 700pa)
3.7 Kiwango cha tetemeko la ardhi: 7
4 、 Takwimu kuu za kiufundi
4.1rated voltage: 0.6/1kV
4.2conductor inayoendesha joto:
kukidhi mahitaji sawa ya joto kama nyaya zinazofaa vifaa.
4.3 Vifaa vya uhamishaji wa vifaa vya kuhami haipaswi kuwa chini ya ile ya nyaya zinazofaa.
4.4 Vifaa vya cable vinapaswa kujumuisha vifaa vyote vinavyofaa na vifaa vya ulaji ambavyo vinahitajika wakati wa ufungaji.
4.5 Vifaa vyote vya baridi vinavyoweza kupunguka vinapaswa kupitisha vipimo vya kiwanda na ukaguzi kabla ya kutolewa. Uso wa bidhaa unapaswa kuwa laini, hakuna weusi unaoonekana, mashimo au nyufa kwa sababu ya nyenzo mbaya au teknolojia mbaya ya utengenezaji. Kiwango cha ujenzi kinapaswa kukidhi mahitaji ya kuchora.
5 、 Fittings
5.1 kuzuka
5.2Insulating zilizopo (urefu wa asili: 450mm)
5.3 PVC tepi
5.4 Kujaza Adhesive
5.5 Cable Lugs (kulingana na mahitaji maalum ya Agizo la Wateja)
