Uwezo wa juu 3.6/6kv Cable moja ya nguvu ya msingi na conductor ya shaba na insulation ya XLPE kwa matumizi ya juu

Uwezo wa juu 3.6/6kv Cable moja ya nguvu ya msingi na conductor ya shaba na insulation ya XLPE kwa matumizi ya juu

5 0 Maoni

Kamba za nguvu za kati (MV) zimetengenezwa kusambaza kwa ufanisi nguvu za umeme katika viwango vya voltage kawaida kutoka 1 kV hadi 36 kV, kutumika kama sehemu muhimu katika mitandao ya viwandani, kibiashara, na matumizi. Nyaya hizi zinarekebisha uimara, usalama, na utendaji, kuhakikisha uhamishaji wa kuaminika wa nishati katika mazingira yanayohitaji kama vile mitambo ya chini ya ardhi, mifumo ya juu, na uingizwaji.

Wingi:
eneo la sehemu ya msalaba:	25-630
Hali ya upatikanaji:





Uliza Ongeza kwenye Kikapu

Mfano:
Yjv yjlv
Kanuni:
8544601290

Maelezo ya bidhaa

P Roduct d escript

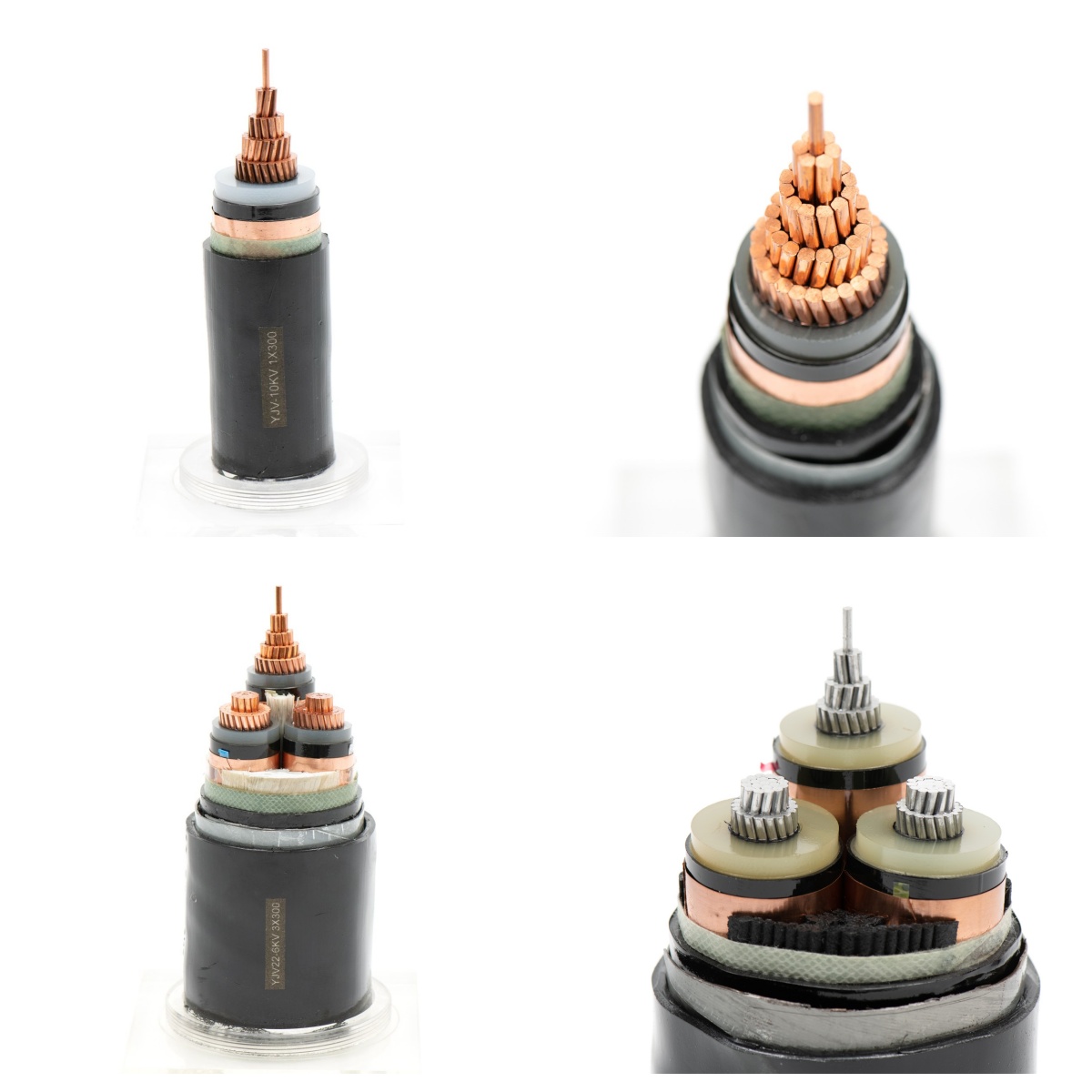

cable ya nguvu

Maombi

- Mitandao ya Usambazaji wa Nguvu: Mabadiliko, Transformers, na switchgear.

- Mimea ya Viwanda: Madini, mafuta na gesi, na vifaa vya utengenezaji.

- Nishati mbadala: Mashamba ya upepo, mbuga za jua, na vituo vya umeme.

-Infracture: mifumo ya chini ya ardhi, viwanja vya ndege, na hospitali. ~!phoenix_varIMG5!~

Vipengee

- Ufanisi wa hali ya juu: Upotezaji wa chini wa dielectric kwa taka za nishati zilizopunguzwa.

- Uimara: sugu kwa unyevu, kemikali, mionzi ya UV, na abrasion.

-Usalama: vifaa vya moto na vifaa vya chini vya moshi kwa nafasi zilizofungwa.

- Kubadilika: Chaguzi za kivita/zisizo na silaha kwa mahitaji anuwai ya ufungaji.

- Maisha ya muda mrefu:> Miaka 30 chini ya hali ya kawaida ya kufanya kazi.

Viwango

Kamba za Nguvu za MV zinafuata viwango vinavyotambuliwa ulimwenguni ili kuhakikisha usalama na utangamano:

- Tume ya Kimataifa ya Electrotechnical (IEC): IEC 60502, IEC 60228

- Taasisi ya Wahandisi wa Umeme na Umeme (IEEE): IEEE 386, IEEE 575

- Chama cha Makampuni ya Kuangazia Edison (AEIC): AEIC CS8

- Chama cha Kitaifa cha Watengenezaji wa Umeme (NEMA): NEMA WC 74

Ujenzi

Mabamba ya MV yana muundo wa nguvu wa utendaji mzuri:

1. Conductor: shaba ya juu-safi au alumini (iliyopigwa/solid) kwa IEC 60228.

2. Skrini ya conductor: Safu ya semiconducting ili kupunguza mkazo wa uwanja wa umeme.

3. Insulation: polyethilini iliyounganishwa na msalaba (XLPE) au ethylene propylene mpira (EPR) kwa utulivu wa mafuta.

4. Screen ya insulation: safu ya semiconducting ili kuhakikisha usambazaji wa voltage ya sare.

5. Shield ya Metallic: waya wa shaba/mkanda au silaha ya aluminium kwa kutuliza na ulinzi wa makosa.

6. Sheath ya nje: PVC, LSZH (moshi wa chini halogen), au HDPE kwa usalama wa mitambo na mazingira.

Vigezo muhimu

- Ukadiriaji wa voltage: 1 kV hadi 36 kV (U ₀/U: 0.6/1 kV hadi 26/36 kV).

- Mbio za joto:

-Operesheni ya kawaida: -40 ° C hadi +90 ° C (XLPE), -50 ° C hadi +105 ° C (EPR).

- Mzunguko mfupi: hadi +250 ° C (XLPE), +250 ° C (EPR).

- Uwezo wa sasa wa kubeba: inatofautiana na saizi ya conductor (kwa mfano, 240 mm² hadi 1000 mm²).

- Radi ya kuinama: kipenyo cha cable 12-20 × (inategemea ujenzi).

Takwimu za kiufundi

Mali	Uainishaji
Upinzani wa insulation	> 1000 MΩ · km kwa 20 ° C.
Nguvu ya dielectric	3.5-30 kV/mm (kulingana na daraja la voltage)
Upinzani wa moto	IEC 60332 (Moto Retardant), IEC 61034 (moshi wa chini)
Upinzani wa kuponda	> 10 kN/m (iliyojaribiwa kwa IEC 60229)

3.6/6 (7.2) KV, XLPE iliyowekwa ndani ya nguvu ya PVC iliyotiwa nguvu

Core-Core, Cu/XLPE/PVC au Al/XLPE/PVC

Conductor Nominal Eneo	Unene wa insulation	Unene wa nje wa shehe	Takriban. Kwa jumla Kipenyo	Takriban. Uzito wa cable		Kiwango Urefu kwa Ngoma
Conductor Nominal Eneo	Unene wa insulation	Unene wa nje wa shehe	Takriban. Kwa jumla Kipenyo	Shaba	Aluminium	Kiwango Urefu kwa Ngoma
mm²	mm	mm	mm	kilo/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1,250	660	500
120	2.5	1.8	27	1,500	760	500
150	2.5	1.8	28	1,790	860	500
185	2.5	1.9	30	2,150	1,000	500
240	2.6	1.9	33	2,770	1,250	500
300	2.8	2.0	35	3,400	1,500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5,400	2,280	500
630	3.2	2.4	47	6,830	2,800	500
800	3.2	2.5	51	8,570	3,400	400
1,000	3.2	2.6	56	10,590	4,110	300

Tatu-msingi, Cu/XLPE/PVC au Al/XLPE/PVC

Conductor Nominal Eneo	Unene wa insulation	Unene wa nje wa shehe	Takriban. Kwa jumla Kipenyo	Takriban. Uzito wa cable		Urefu wa kawaida kwa Ngoma
Conductor Nominal Eneo	Unene wa insulation	Unene wa nje wa shehe	Takriban. Kwa jumla Kipenyo	Shaba	Aluminium	Urefu wa kawaida kwa Ngoma
mm²	mm	mm	mm	kilo/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1,190	890	500
25	2.5	2.1	38	1,560	1,080	500
35	2.5	2.2	40	1,930	1,270	500
50	2.5	2.3	43	2,370	1,480	500
70	2.5	2.4	47	3,110	1,820	500
95	2.5	2.5	51	4,000	2,200	500
120	2.5	2.6	54	4,820	2,550	500
150	2.5	2.7	58	5,770	2,970	500
185	2.5	2.8	61	6,960	3,460	500
240	2.6	3.0	68	8,940	4,340	400
300	2.8	3.2	73	10,980	5,190	300
400	3.0	3.5	81	13,820	6,440	250
500	3.2	3.7	90	17,390	7,910	200

3.6/6 (7.2) KV, XLPE iliyowekwa waya iliyotiwa waya iliyotiwa nguvu ya PVC

Core-Core, Cu/XLPE/AWA/PVC Oral/XLPE/AWA/PVC

Conductor Nominal Eneo	Unene wa insulation	Approx.inner kifuniko Unene	Saizi ya waya ya silaha	Nje Sheath Unene	Takriban. Kipenyo cha jumla	Takriban. Uzito wa cable		Kiwango Urefu kwa Ngoma
Conductor Nominal Eneo	Unene wa insulation	Approx.inner kifuniko Unene	Saizi ya waya ya silaha	Nje Sheath Unene	Takriban. Kipenyo cha jumla	Shaba	Aluminium	Kiwango Urefu kwa Ngoma
mm²	mm	mm	mm	mm	mm	kilo/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1,100	810	500
70	2.5	1.2	1.6	1.8	29	1,350	930	500
95	2.5	1.2	1.6	1.9	31	1,670	1,080	500
120	2.5	1.2	1.6	1.9	32	1,950	1,200	500
150	2.5	1.2	1.6	2.0	34	2,270	1,350	500
185	2.5	1.2	2.0	2.1	37	2,770	1,620	500
240	2.6	1.2	2.0	2.2	40	3,440	1,930	500
300	2.8	1.2	2.0	2.2	42	4,120	2,210	500
400	3.0	1.3	2.5	2.4	47	5,250	2,820	500
500	3.2	1.3	2.5	2.5	51	6,450	3,340	500
630	3.2	1.4	2.5	2.6	55	7,990	3,950	400

Tatu-msingi, cu/xlpe/swa/pvc au al/xlpe/swa/pvc

Conductor Nominal Eneo	Unene wa insulation	Takriban. Kifuniko cha ndani Unene	Saizi ya waya ya silaha	Nje Sheath Unene	Takriban. Kipenyo cha jumla	Takriban. Uzito wa cable		Kiwango Urefu kwa Ngoma
Conductor Nominal Eneo	Unene wa insulation	Takriban. Kifuniko cha ndani Unene	Saizi ya waya ya silaha	Nje Sheath Unene	Takriban. Kipenyo cha jumla	Shaba	Aluminium	Kiwango Urefu kwa Ngoma
mm²	mm	mm	mm	mm	mm	kilo/km		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2,600	2,290	500
25	2.5	1.2	2.0	2.3	45	3,080	2,600	500
35	2.5	1.3	2.5	2.4	48	3,950	3,280	500
50	2.5	1.3	2.5	2.5	54	4,530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6,660	4,860	500
120	2.5	1.5	2.5	2.9	63	7,630	5,360	400
150	2.5	1.6	2.5	3.0	66	8,800	6,000	400
185	2.5	1.7	3.15	3.2	72	11,500	6,670	300
240	2.6	1.8	3.15	3.4	78	13,480	8,870	250
300	2.8	1.9	3.15	3.6	84	15,920	10,130	200
400	3.0	2.0	4.0	3.9	94	21,300	12,590	200
500	3.2	2.1	4.0	4.1	103	25,090	15,610	200

3.6/6 (7.2) KV, XLPE iliyoingizwa mkanda wa kivinjari cha PVC iliyotiwa nguvu

Core-Core, Cu/Xlpe/ATA/PVCOR AL/XLPE/ATA/PVC

Conductor Nominal Eneo	Unene wa insulation	Takriban. Kifuniko cha ndani Unene	Silaha Waya Saizi	Nje Sheath Unene	Takriban. Kipenyo cha jumla	Takriban. Uzito wa cable		Kiwango Urefu kwa Ngoma
Conductor Nominal Eneo	Unene wa insulation	Takriban. Kifuniko cha ndani Unene	Silaha Waya Saizi	Nje Sheath Unene	Takriban. Kipenyo cha jumla	Shaba	Aluminium	Kiwango Urefu kwa Ngoma
mm²	mm	mm	mm	mm	mm	kilo/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1,000	700	500
70	2.5	1.2	0.5	1.8	28	1,240	820	500
95	2.5	1.2	0.5	1.8	30	1,540	950	500
120	2.5	1.2	0.5	1.8	31	1,820	1,080	500
150	2.5	1.2	0.5	1.9	33	2,120	1,200	500
185	2.5	1.2	0.5	1.9	35	2,520	1,370	500
240	2.6	1.2	0.5	2.0	37	3,180	1,670	500
300	2.8	1.2	0.5	2.1	40	3,850	1,950	500
400	3.0	1.3	0.5	2.3	44	4,800	2,370	500
500	3.2	1.3	0.5	2.4	48	5,960	2,840	500
630	3.2	1.4	0.5	2.5	52	7,450	3,410	600

Tatu-msingi, cu/xlpe/sta/pvcor al/xlpe/sta/pvc (Jedwali 24)

Conductor Nominal Eneo	Unene wa insulation	Approx.inner kifuniko Unene	Saizi ya waya ya silaha	Nje Sheath Unene	Takriban. Kipenyo cha jumla	Takriban. Uzito wa cable		Kiwango Urefu kwa Ngoma
Conductor Nominal Eneo	Unene wa insulation	Approx.inner kifuniko Unene	Saizi ya waya ya silaha	Nje Sheath Unene	Takriban. Kipenyo cha jumla	Shaba	Aluminium	Kiwango Urefu kwa Ngoma
mm²	mm	mm	mm	mm	mm	kilo/km		m
10	2.5	1.2	0.2	2.0	37	1,330	1,140	500
16	2.5	1.2	0.5	2.1	40	1,580	1,580	500
25	2.5	1.2	0.5	2.2	42	2,310	1,880	500
35	2.5	1.3	0.5	2.3	45	2,760	2,090	500
50	2.5	1.3	0.5	2.4	48	3,260	2,360	500
70	2.5	1.4	0.5	2.5	52	4,100	2,810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5,010	3,750	400
150	2.5	1.6	0.5	2.9	63	7,050	4,250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10,530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6,940	300
400	3.0	2.0	0.8	3.7	89	16,620	9,240	200
500	3.2	2.1	0.8	4.0	98	20,550	11,070	200
