Utengenezaji wa nyaya za umeme zinazostahimili uvaaji, Nguvu za Juu na Zinazozuia Moto

Utengenezaji wa nyaya za umeme zinazostahimili uvaaji, Nguvu za Juu na Zinazozuia Moto

Muhtasari

Karatasi hii inachunguza kwa utaratibu kanuni za muundo, uteuzi wa nyenzo, michakato ya utengenezaji, na mbinu za tathmini ya utendakazi kwa nyaya za umeme zinazostahimili kuvaa, zenye nguvu nyingi na zinazozuia moto sana. Kwa kuchambua mapungufu ya nyenzo za jadi za kebo na kujumuisha maendeleo ya hivi karibuni katika sayansi ya kisasa ya nyenzo za polima, mpango wa ubunifu wa kebo kulingana na muundo wa safu nyingi unapendekezwa. Mpango huu unatumia nyenzo ya utungaji yenye msingi wa poliurethane kama safu ya ala ya nje, safu ya mpira ya silikoni isiyozuia mwali kama safu ya kati, safu ya silaha iliyosokotwa kwa waya ya mabati kama safu ya kuimarisha, safu ya insulation ya XLPE kama safu ya insulation ya umeme, na safu ya alumini iliyosukwa ya waya ya shaba iliyosokotwa. Matokeo ya utafiti yanaonyesha kuwa kebo iliyoundwa inashinda kwa kiasi kikubwa bidhaa za kebo za kitamaduni kwa suala la upinzani wa kuvaa, nguvu za mitambo, kutokuwepo kwa mwali, na kubadilika kwa mazingira. Kupitia majaribio ya kimfumo na uthibitishaji, kebo inakidhi mahitaji ya viwango vya juu zaidi vya kimataifa vinavyozuia moto kama vile IEC 60332-3A na BS 6387 CWZ, huku pia ikionyesha sifa bora za kiufundi na kutegemewa kwa muda mrefu kwa uendeshaji. Utafiti huu unatoa misingi ya kinadharia na marejeleo ya kiufundi kwa ajili ya utafiti na uundaji wa nyaya za nguvu za utendaji wa juu na unashikilia umuhimu mkubwa kwa kuimarisha usalama na kutegemewa kwa mifumo ya nishati.

Maneno muhimu: nyaya za nguvu; upinzani wa kuvaa; nguvu ya juu; upungufu wa moto; vifaa vya mchanganyiko; muundo wa multilayer; viwango vya kupima

1. Utangulizi

1.1 Usuli na Umuhimu wa Utafiti

Pamoja na maendeleo ya haraka ya mifumo ya kisasa ya nguvu, mahitaji ya utendaji wa nyaya za nguvu, kama wabebaji muhimu wa usambazaji wa nishati ya umeme, yanazidi kudai. Hili linadhihirika hasa katika hali za matumizi chini ya mazingira magumu na magumu, kama vile uchimbaji madini, uhandisi wa baharini, usafiri wa reli, na mitambo ya viwandani. Maeneo haya yanaweka mahitaji ya juu sana juu ya ukinzani wa uvaaji, uimara wa mitambo, na kuchelewa kwa moto kwa nyaya za umeme. Nyenzo za jadi za kebo, kama vile PVC na raba ya kawaida, mara nyingi huonyesha mapungufu katika mazingira haya makali, ikiwa ni pamoja na upinzani usiotosha wa kuvaa, uimara mdogo wa kimitambo, na utendakazi usioridhisha wa kurudisha nyuma mwali. Vizuizi hivi vinaweza kusababisha maisha mafupi ya huduma ya kebo, kuongezeka kwa gharama za matengenezo, na hata matukio ya usalama yanayoweza kutokea.

Uundaji wa nyaya za umeme zinazostahimili kuvaa, zenye nguvu nyingi na zinazozuia mwali sana hauwezi tu kukidhi mahitaji ya kiufundi ya hali mahususi za utumaji lakini pia kuimarisha usalama wa jumla na kutegemewa kwa mifumo ya nishati. Kulingana na data ya takwimu, hitilafu za kebo huchangia sehemu kubwa ya hitilafu za mfumo wa nguvu, huku zile zinazosababishwa na uharibifu wa mitambo na moto zikiwa maarufu. Kwa hivyo, kutengeneza nyaya za umeme zenye utendakazi bora wa kina ni wa umuhimu mkubwa wa vitendo kwa kuhakikisha mwendelezo wa usambazaji wa nishati, kupunguza gharama za uendeshaji na matengenezo, na kuboresha usalama wa mfumo.

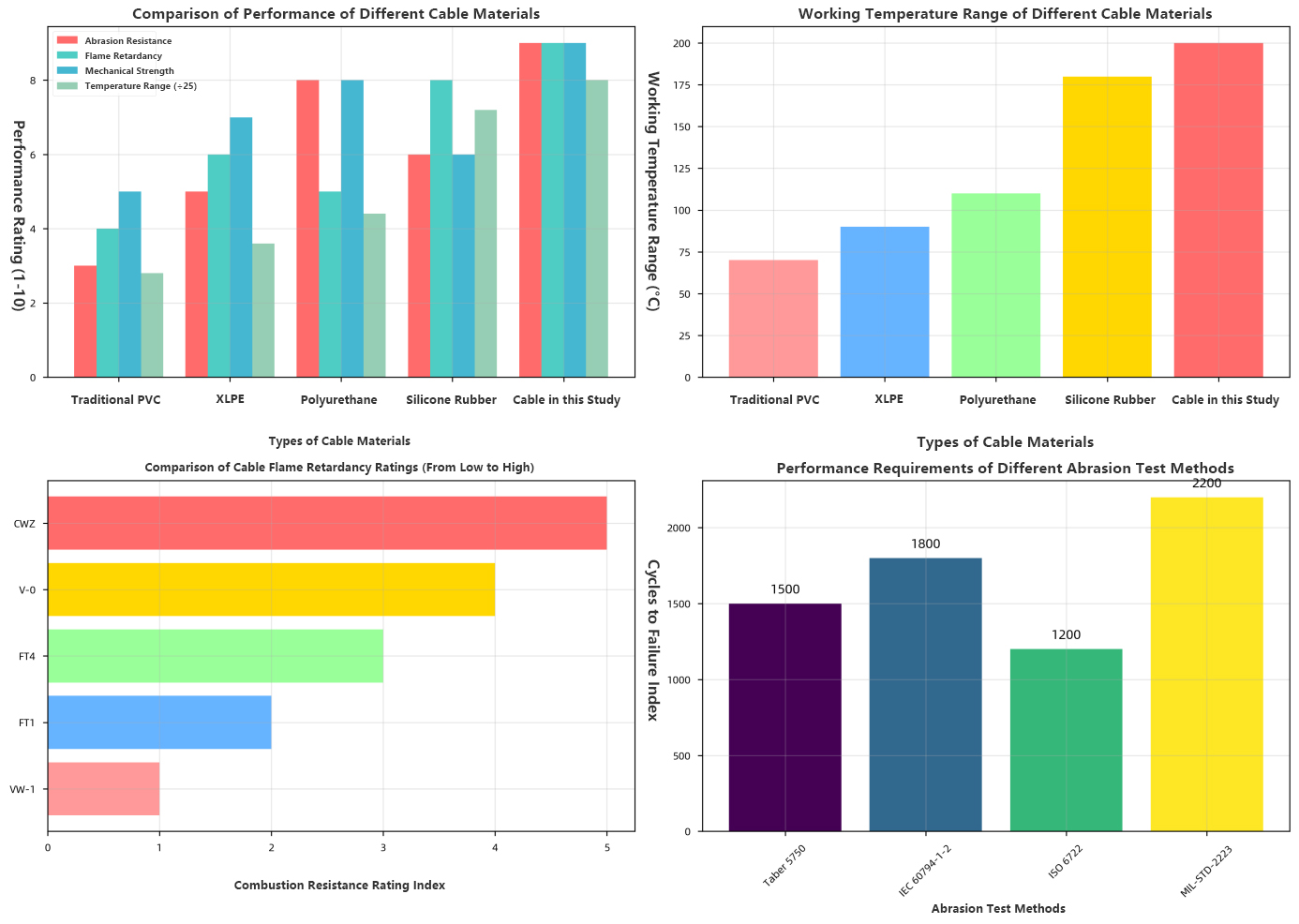

Chati ya Kulinganisha Utendaji wa Kebo

1.2 Hali ya Sasa ya Utafiti Nyumbani na Nje ya Nchi

Katika miaka ya hivi karibuni, wasomi wa ndani na kimataifa wamefanya utafiti wa kina juu ya nyenzo za kebo na muundo wa muundo. Ulimwenguni, nchi na maeneo yaliyoendelea kama vile Marekani, Ulaya na Japan yamechukua nafasi kubwa katika utafiti na maendeleo ya teknolojia za hali ya juu za kebo. Viwango vya uainishaji wa ucheleweshaji wa mwali, ikijumuisha CMP, CMR, na CMG, vilivyoanzishwa na Underwriters Laboratories (UL), vimekuwa vigezo vya tasnia. Kiwango cha CEN EN 50575 kilichochapishwa na Kamati ya Udhibiti ya Ulaya kinabainisha mahitaji wazi ya utendakazi wa moto wa nyaya. Japani imepata maendeleo ya ajabu katika nyaya za upitishaji joto wa juu na nyaya maalum.

Ndani ya nchi, kulingana na utekelezaji wa mkakati wa 'Made in China 2025', kiwango cha kiteknolojia cha tasnia ya kebo kimekuwa kikiendelea kuboreshwa. Katika eneo la vifaa vinavyozuia moto, misombo kama vile Alumini Trihydroxide (ATH), Magnesium Hydroksidi (MH), na vizuia miale vya fosforasi vimetumiwa sana. Kwa nyenzo za uimarishaji, utumiaji wa nyuzi zenye utendaji wa juu kama vile nyuzinyuzi za aramid, nyuzi za glasi na nyuzi za kaboni unazidi kuenea. Utafiti kuhusu nyenzo za kuhami joto, ikiwa ni pamoja na Polyethilini Inayounganishwa Msalaba (XLPE), mpira wa silikoni, na polyurethane, unaendelea kuimarika.

Hata hivyo, bado kuna pengo la soko la bidhaa za kebo ambazo kwa wakati mmoja zinaonyesha upinzani bora wa uvaaji, nguvu ya juu ya kiufundi na udumavu wa hali ya juu wa mwali. Bidhaa zilizopo mara nyingi hufaulu katika kipengele kimoja mahususi cha utendaji lakini hupungukiwa katika kutoa sifa kamili ili kukidhi mahitaji ya mazingira ya utendakazi yaliyokithiri. Kwa hivyo, kufanya utafiti wa kimfumo wa nyaya za umeme zinazostahimili uvaaji, nguvu ya juu na zinazozuia moto mwingi kuna thamani kubwa ya kinadharia na ya vitendo.

1.3 Malengo ya Utafiti na Yaliyomo

Madhumuni ya kimsingi ya utafiti huu ni kutengeneza kebo ya umeme inayostahimili kuvaa, yenye nguvu nyingi na isiyoweza kuwaka moto yenye utendakazi bora wa kina. Yaliyomo maalum ya utafiti ni pamoja na:

1.Chambua kimfumo mahitaji ya utendaji kwa kila safu ya utendaji ya kebo na ubaini viashiria muhimu vya utendakazi;

2. Skrini na uboresha nyenzo kwa kila safu ya kazi na uunda nyenzo mpya za mchanganyiko;

3. Tengeneza muundo unaofaa wa safu nyingi ili kufikia uboreshaji wa utendakazi wa pamoja;

4. Kuboresha vigezo vya mchakato wa utengenezaji ili kuhakikisha ubora wa utengenezaji wa cable;

5. Anzisha mfumo wa kina wa kupima utendakazi ili kutathmini kikamilifu utendakazi wa kebo;

6. Kuchambua uaminifu wa muda mrefu wa cable katika mazingira tofauti ya maombi.

Kupitia utekelezaji wa kimfumo wa yaliyomo hapo juu ya utafiti, inatarajiwa kupata bidhaa ya kebo ya umeme ambayo inafikia kiwango cha juu zaidi cha kimataifa katika suala la upinzani wa uvaaji, nguvu za mitambo, udumavu wa mwali, na vipengele vingine, kutoa usaidizi wa kiufundi kwa ajili ya maombi katika nyanja zinazohusiana.

%1. Uteuzi wa Nyenzo za Cable na Uchambuzi wa Utendaji

2.1 Uteuzi na Urekebishaji wa Nyenzo za Ala ya Nje

Ala ya nje ni muundo wa ulinzi wa nje wa kebo, unaoathiriwa moja kwa moja na mitambo, kemikali, na vitendo vya kimwili kutoka kwa mazingira ya nje. Ingawa vifuniko vya jadi vya PVC vina gharama ya chini, vinakabiliwa na upinzani duni wa abrasion, upinzani duni wa hali ya hewa, na brittleness ya chini ya joto. Utafiti huu unachagua polyurethane (PU) kama nyenzo ya msingi kwa ala ya nje kutokana na upinzani wake bora wa mkao, kunyumbulika, na upinzani wa kutu wa kemikali.

Upinzani wa abrasion ni mojawapo ya faida maarufu zaidi za PU; upinzani wake wa kuvaa ni mara 8-10 kuliko mpira wa kawaida na mara 20-30 kuliko PVC. Hii kimsingi inafaidika kutoka kwa muundo wa kutenganisha microphase ya sehemu ngumu na laini katika mnyororo wa molekuli ya PU: sehemu ngumu hutoa nguvu na upinzani wa kuvaa, wakati sehemu laini hutoa kubadilika na elasticity. Hata hivyo, PU safi huonyesha upungufu duni wa mwali, na hivyo kuhitaji marekebisho ili kuboresha ukadiriaji wake wa kuzuia miali.

Utafiti huu unatumia teknolojia ya urekebishaji ya nanocomposite, ikijumuisha trihydroxide ya nano-alumini (nano-ATH) na vizuia moto vinavyotokana na fosforasi kwa ushirikiano kwenye tumbo la PU. Nano-ATH, pamoja na eneo lake kubwa la uso mahususi na mtawanyiko mzuri, hufyonza joto jingi na kutoa mvuke wa maji wakati wa mwako, kutoa ubaridi na athari za kuzuia moto. Vipunguzi vya moto vinavyotokana na fosforasi vinakuza uundaji wa safu ya char wakati wa kuchoma, kutenganisha oksijeni na joto. Athari ya upatanishi ya hizi mbili inaboresha kwa kiasi kikubwa utendakazi wa PU unaozuia moto.

Matokeo ya mtihani wa utendaji wa nyenzo zilizobadilishwa za PU zinaonyesha: nguvu ya mvutano hufikia MPa 25; elongation wakati wa mapumziko hufikia 300%; upinzani wa abrasion (Taber abrasion) inaboresha kwa 15% ikilinganishwa na PU safi; fahirisi ya oksijeni inayopunguza (LOI) huongezeka kutoka 18% hadi 28%, kufikia kiwango cha UL 94 V-0 kinachozuia moto.

2.2 Uchunguzi na Uboreshaji wa Nyenzo zisizo na Moto

Safu ya kuzuia moto ni sehemu muhimu ya kimuundo kwa usalama wa moto wa cable. Utafiti huu huteua mpira wa silikoni kama nyenzo ya msingi kwa safu inayozuia miali kwa sababu ya upinzani wake bora wa halijoto ya juu, sifa za insulation za umeme na utendakazi wa kustahimili miali. Chini ya joto la juu, mpira wa silicone unaweza kuunda safu ya kinga ya dioksidi ya silicon, kwa ufanisi kuzuia kuenea kwa moto.

Ili kuboresha zaidi utendakazi unaozuia moto wa mpira wa silikoni, utafiti huu unatumia kichungi cha madini cha Huntite/Hydromagnesite. Huntite (CaMg₃(CO₃)₄) na Hydromagnesite (Mg₅(CO₃)₄(OH)₂·4H₂O) ni vizuia miale ya asili ya madini ambayo hutengana inapokanzwa, ikitoa kaboni dioksidi na mvuke wa maji, ambayo hupunguza gesi zinazowaka na kupunguza joto.

Utafiti wa kimajaribio unaonyesha kuwa nyongeza ya Huntite/Hydromagnesite inapofikia 25 phr, nyenzo ya mchanganyiko wa mpira wa silikoni hufanikisha utendakazi wa kina. Katika kiwango hiki, nguvu ya mvutano wa nyenzo ni 5.68 MPa, elongation wakati wa mapumziko ni 147.7%, na index ya oksijeni ya kikomo hufikia 30%. Katika upimaji wa kawaida wa BS 6387, nyenzo hii hupita majaribio ya C na Z, inayoonyesha utendaji bora wa kuzuia miali.

Mchoro wa Mpangilio wa Muundo wa Cable

2.3 Usanifu na Utumiaji wa Nyenzo za Kuimarisha

Kazi ya msingi ya safu ya kuimarisha ni kuimarisha nguvu ya mitambo ya cable, hasa nguvu zake za mkazo na nguvu za kukandamiza. Utafiti huu unatumia safu ya kuunganisha waya ya mabati kama muundo wa kuimarisha, ukitoa faida zifuatazo:

1. Nguvu ya Juu: Nguvu ya mkazo ya waya ya chuma inaweza kuzidi MPa 1000, kwa kiasi kikubwa zaidi kuliko ile ya vifaa vya kawaida vya polymeric.

2. Unyumbufu Mzuri: Muundo wa kusuka huruhusu kebo kudumisha mali fulani ya kupiga wakati ikihifadhi nguvu zake.

3. Upinzani wa kutu: Mipako ya zinki inazuia kutu kwa waya za chuma, kupanua maisha ya huduma;

4. Athari ya Kinga ya Umeme : Safu ya kusuka ya chuma hutoa utendaji bora wa ulinzi wa sumakuumeme.

Vigezo vya muundo wa safu ya kusuka waya za chuma ni pamoja na kipenyo cha waya, msongamano wa kusuka, na pembe ya kusuka. Kupitia uboreshaji, utafiti huu umeamua vigezo bora vya kuunganisha: kipenyo cha waya cha 0.3 mm, msongamano wa 85% na angle ya kusuka 45 °. Kwa vigezo hivi, kebo hupata nguvu ya mkazo ya kN 50 na kipenyo cha kupinda cha mara sita ya kipenyo cha nje cha kebo.

Zaidi ya hayo, utafiti huu umejumuisha mkanda wa uimarishaji wa nyuzi za aramid kwenye safu ya uimarishaji ili kuongeza upinzani wa athari wa kebo na upinzani wa kukata. Fiber ya Aramid ina sifa bora kama vile nguvu ya juu, moduli ya juu, na ukinzani wa halijoto ya juu, na hivyo kuunda athari ya uimarishaji kwa safu ya kusuka waya za chuma.

2.4 Mahitaji ya Utendaji kwa Nyenzo za Kuhami

Safu ya insulation ni muundo wa msingi unaohakikisha usalama wa umeme wa cable. Utafiti huu huteua polyethilini iliyounganishwa-mtambuka (XLPE) kama nyenzo ya kuhami joto kutokana na sifa zake bora za umeme, upinzani wa joto, na utendakazi wa kimitambo.

Mahitaji ya utendaji wa XLPE ni pamoja na:

1.Sifa za Umeme: Ustahimilivu wa kiasi ≥ 1×10⊃1;⁴ Ω·cm, nguvu ya dielectric ≥ 30 kV/mm, dielectric constant ≤ 2.3;

2.Sifa za joto: joto la muda mrefu la uendeshaji 90 ° C, joto la muda mfupi la overload 130 ° C, joto la muda mfupi 250 ° C;

3 .Sifa za Mitambo: Nguvu ya mvutano ≥ 15 MPa, kurefusha wakati wa mapumziko ≥ 300%;

4. Upinzani wa Mazingira: Upinzani bora wa miti ya maji, upinzani mzuri wa kutu wa kemikali.

Ili kuboresha zaidi utendaji wa XLPE, utafiti huu ulipitisha mbinu zifuatazo za urekebishaji:

1. Nanomodification: Kuongeza nano-silika ili kuboresha upinzani wa miti ya maji na nguvu za mitambo;

2. Uboreshaji wa Mfumo wa Antioxidant: Kupitisha mfumo wa kioksidishaji wa mchanganyiko ili kuimarisha uthabiti wa mafuta na kutegemewa kwa huduma ya muda mrefu;

3. Uboreshaji wa Mchakato wa Kuunganisha: Kuajiri mchakato wa kuunganisha silane ili kudhibiti kiwango cha uunganishaji na usawa.

Matokeo ya mtihani wa utendaji wa nyenzo ya XLPE iliyorekebishwa yanaonyesha: upinzani wa sauti hufikia 6.5×10⊃1;⁴ Ω·cm, nguvu ya dielectri hufikia 35 kV/mm, nguvu ya mkazo hufikia MPa 18, urefu wakati wa mapumziko hufikia 350%, na halijoto ya muda mrefu ya kufanya kazi huongezeka hadi 105°C.

3. Muundo wa Muundo wa Cable na Mchakato wa Utengenezaji

3.1 Kanuni za Kubuni za Muundo wa Mchanganyiko wa Multilayer

Kebo ya umeme isiyoweza kuvaa, yenye nguvu nyingi na isiyoweza kuwaka moto iliyoundwa katika utafiti huu hutumia muundo wa safu nyingi, ambapo kila safu ya utendaji hufanya kazi kwa usawa ili kufikia utendakazi bora zaidi. Muundo wa jumla wa kebo, kutoka nje hadi ndani, ni kama ifuatavyo.

1. Tabaka la Ala ya Nje: Unene wa mm 2.0, nyenzo zenye mchanganyiko wa polyurethane, kutoa upinzani bora wa kuvaa, upinzani wa hali ya hewa, na upinzani wa kutu kwa kemikali;

2. Safu Inayorudishwa na Moto: Unene wa 1.5 mm, mpira wa silicone / nyenzo zenye mchanganyiko wa Huntite, kutoa utendaji bora wa kuzuia moto na upinzani wa joto la juu;

3. Safu ya Silaha: Unene 1.0 mm, safu ya kuunganisha waya ya mabati, kutoa nguvu ya juu ya mitambo na upinzani wa athari.；

4. Safu ya Ala ya Ndani: Unene 1.0 mm, nyenzo za kuhami za XLPE, kutoa utendaji bora wa insulation ya umeme;

5. Tabaka la Ngao: Unene wa mm 0.5, ufunikaji wa karatasi ya alumini + muundo wa kuunganisha waya wa shaba wa kusuka, kutoa kinga ya sumakuumeme na utendaji wa kuzuia kuingiliwa;

6. Kondakta: Kondakta wa shaba iliyopigwa, na eneo la sehemu ya msalaba limeamua kulingana na mahitaji ya maombi;

7. Nyenzo ya Kujaza : Kujaza kwa nyuzi zisizo na moto, kuhakikisha mviringo na utulivu wa muundo wa cable.

Muundo wa unene wa kila safu ya kazi unategemea uchambuzi wa mitambo na mahitaji ya utendaji. Safu ya nje ya ala inahitaji unene wa kutosha kuhimili abrasion ya nje na athari za mitambo; safu ya kuzuia moto inahitaji unene unaofaa ili kuhakikisha ulinzi wa moto unaofaa; unene wa safu ya silaha imedhamiriwa kulingana na mahitaji ya nguvu ya mvutano wa cable; na unene wa safu ya insulation imedhamiriwa kulingana na voltage ya uendeshaji na mahitaji ya usalama wa umeme.

Kanuni ya muundo wa muundo wa safu nyingi inategemea utenganisho wa kiutendaji na uboreshaji wa usawazishaji . Kila safu ya utendaji inazingatia mahitaji maalum ya utendaji. Kupitia muundo wa kiolesura cha busara na uteuzi wa nyenzo, uboreshaji wa utendakazi wa maingiliano hupatikana. Kwa mfano, dhamana yenye nguvu ya uso hutengenezwa kati ya safu ya nje ya ala na safu ya kuzuia moto kwa njia ya kuunganisha kemikali na kuingiliana kimwili , kuhakikisha hakuna delamination hutokea chini ya matatizo ya mitambo.

3.2 Usanifu na Uboreshaji wa Kondakta

Kondakta ni sehemu ya msingi ya cable kwa kupeleka nishati ya umeme. Utafiti huu unatumia shaba isiyo na oksijeni ya kiwango cha juu kama nyenzo ya kondakta, na kufikia udumishaji wa 101% IACS (Kiwango cha Kimataifa cha Shaba Iliyoongezwa) na upinzani wa chini kama 1.7241×10⁻⁸ Ω·m..

Muundo wa muundo wa kondakta hutumia njia ya nyuzi-nyingi , ikitoa faida zifuatazo:

1. Unyumbulifu Bora: Ufungaji wa waya nyingi nzuri hutoa cable na utendaji mzuri wa kupiga, na kuifanya kufaa kwa ajili ya ufungaji katika mazingira magumu;

2. Kuegemea Juu: Hata kama waya za mtu binafsi zitakatika, utendaji wa jumla wa upitishaji wa kebo unabaki bila kuathiriwa.

Vigezo vya kukwama vya kondakta ni pamoja na kipenyo cha waya moja, lami ya kukwama, na mwelekeo wa kukwama. Kupitia uboreshaji, utafiti huu umeamua vigezo bora zaidi vya kukwama: kipenyo cha waya-moja cha 0.3 mm , lami inayokwama ya mara 12 ya kipenyo cha kondakta , na mwelekeo wa nje wa nje uliowekwa kwa mkono wa kushoto (mwelekeo wa Z).

Kwa vikondakta vya sehemu kubwa, utafiti huu unatumia teknolojia ya kufinyaza , ikibofya vikondakta vya pande zote kuwa wasifu wenye umbo la feni au umbo la vigae. Hii inapunguza kipenyo cha nje cha kebo ya jumla na inaboresha utumiaji wa nafasi. Ukingo wa ukandamizaji pia husaidia kupunguza burrs na protrusions kwenye uso wa kondakta, na kuimarisha usawa wa safu ya insulation.

Eneo la sehemu ya kondakta hubainishwa kulingana na mahitaji ya uwezo wa kubeba kebo ya sasa . Utafiti huu umeunda msururu wa bidhaa zilizo na sehemu tofauti kuanzia 1.5 mm² hadi 240 mm² , zinazokidhi mahitaji ya hali mbalimbali za matumizi.

3.3 Mtiririko wa Mchakato wa Utengenezaji

Mchakato wa utengenezaji wa nyaya za umeme zinazostahimili kuvaa, zenye nguvu ya juu na zisizo na moto ni ngumu, zinahitaji udhibiti kamili wa vigezo katika kila hatua. Mchakato kuu wa mtiririko ni pamoja na:

1. Utengenezaji wa Kondakta:

○ Mchoro wa waya wa fimbo ya shaba: Kuchora fimbo ya shaba yenye kipenyo cha mm 8 kupitia mashine ya kuchora waya ili kutoa waya moja ya kipenyo kinachohitajika.；

○ Ufungaji wa waya moja: Kufanya uwekaji hewa katika mazingira ya ulinzi ili kuondoa ugumu wa kazi na kuboresha unyumbufu.

○ Ufungaji wa kondakta: Kubana waya nyingi moja kulingana na vigezo vya muundo ili kuunda msingi wa kondakta.。

1. Uchimbaji wa insulation: :

○ Utunzaji wa nyenzo: Kukausha pellets za XLPE ili kuondoa unyevu.

○ Uchimbaji wa kutolea nje: Kupaka uso wa kondakta kwa sare kwa nyenzo ya XLPE kupitia extruder.

○ Matibabu ya kuunganisha: Kutumia mchakato wa kuunganisha silane ili kutekeleza athari ya kuunganisha katika mazingira ya mvuke.

○ Kupoeza na kuchagiza: Kupoeza kupitia njia ya kupozea maji ili kuweka umbo la safu ya insulation.

2. Utengenezaji wa Tabaka la Ngao:

○ Ufungaji wa karatasi ya alumini: Ufungaji ond wa mkanda wa karatasi ya alumini kwenye uso wa safu ya insulation.

○ Kusuka kwa waya wa shaba: Kusuka safu ya ngao ya waya ya shaba juu ya safu ya karatasi ya alumini.

○ Matibabu ya kulehemu: Kuchomelea ncha za safu iliyosokotwa ili kuhakikisha uendelevu wa umeme.

3. Mchakato wa Kutengeneza Kebo:

○ Ukataji wa msingi: Kuweka koromeo nyingi za maboksi kulingana na muundo uliosanifiwa.

○ Tiba ya kujaza: Kujaza mapengo katika muundo uliokwama kwa nyenzo za nyuzi zinazozuia moto.

○ Ulinzi wa kukunja: Kutumia mkanda wa kitambaa kisichofumwa kwa ulinzi wa kukunja ili kuzuia uharibifu.

4. Utengenezaji wa Tabaka la Silaha: :

○ Kusuka waya za chuma: Kutumia mashine ya kusokota yenye kasi ya juu kusuka waya za mabati.

○ Udhibiti wa mvutano: Kudhibiti kwa usahihi mvutano wa kusuka ili kuhakikisha ubora wa kusuka.

○ Komesha matibabu: Kulinda ncha za safu ya kusuka.

5. Uchimbaji wa Tabaka Inayozuia Moto:

○ Mchanganyiko wa nyenzo: Kuchanganya kikamilifu nyenzo ya msingi ya mpira ya silikoni na kichungi cha Huntite.

○ Mipako ya kutolea nje: Kupaka safu ya siraha kwa nyenzo inayozuia moto kwa kutumia extruder.；

○ Matibabu ya uvulcanization: Kufanya athari ya uvulcanization kwenye joto la juu ili kuunda muundo uliounganishwa.。

6. Uchimbaji wa Ala ya Nje:

○ Utayarishaji wa nyenzo: Kuyeyusha nyenzo ya utunzi ya polyurethane iliyorekebishwa.

○ Uchimbaji wa upanuzi: Kutoa na kupaka nyenzo ya ala ya nje kwa kutumia extruder.

○ Kupoeza na kuunda: Kupoeza na kuunda kwa kutumia mfumo wa kupozea wa hatua nyingi.

○ Utunzaji wa uso: Kurekebisha uso na alama za utambulisho wa uchapishaji.

Mchakato mzima wa utengenezaji unahitaji udhibiti mkali wa vigezo kama vile halijoto, shinikizo, na kasi ili kuhakikisha ubora wa kila safu ya utendaji na uimara wa vifungo baina ya uso. Michakato muhimu hutumia teknolojia ya utambuzi mtandaoni kwa ufuatiliaji wa wakati halisi wa ubora wa bidhaa.

3.4 Udhibiti wa Vigezo Muhimu vya Mchakato

Vigezo muhimu vya mchakato katika utengenezaji wa cable huathiri moja kwa moja utendaji wa mwisho wa bidhaa. Kupitia uboreshaji wa majaribio, utafiti huu umebaini vigezo muhimu vya mchakato vifuatavyo:

1. Udhibiti wa Joto la Kuzidisha: :

○ Extrusion ya insulation ya XLPE : Joto la pipa 110-130°C, joto la kichwa 120-140°C, halijoto ya kufa 130-150°C;

○ Utoaji wa safu ya mpira wa silikoni isiyozuia mwali : Joto la pipa 70-90°C, joto la kichwa 80-100°C, halijoto ya kufa 90-110°C;

○ Uchimbaji wa ala ya polyurethane : Joto la pipa 180-200°C, joto la kichwa 190-210°C, halijoto ya kufa 200-220°C.

1. Udhibiti wa Mchakato wa Kuunganisha:

○ Kiunganishi cha silane : Halijoto ya kuunganisha 85-95°C, muda wa kuunganisha saa 4-6, shinikizo la mvuke 0.3-0.5 MPa;

○ Uvulcanization wa mpira wa silikoni : Joto la uvulcanization 160-180°C, muda wa uvulcanization dakika 10-15.

2. Udhibiti wa Mvutano: :

○ Mvutano wa kukwama kwa kondakta : Mvutano wa waya-moja unaodhibitiwa kwa 10-15% ya nguvu ya kukatika;

○ Mvutano wa kusuka : Mvutano wa kusuka waya wa chuma unaodhibitiwa kwa 20-25% ya nguvu ya kukatika;

○ Mvutano wa kuchukua : Mvutano wa kuchukua huwekwa sawa ili kuzuia kuharibika kwa kebo.

3. Udhibiti wa Kupoeza:

○ Upoezaji wa safu ya insulation : Kupitisha upoaji kwa hatua: hatua ya kwanza joto la maji 60-70°C, hatua ya pili 40-50°C, hatua ya tatu 20-30°C;

○ Upoezaji wa ala ya nje : Kutumia mchanganyiko wa kupoeza hewa + kupoeza maji ili kuhakikisha ubaridi sawa.

4. Matibabu ya Kiolesura:

○ Matibabu ya uso : Kufanya matibabu ya plasma au matibabu ya kemikali kwenye uso wa kila safu ya utendaji ili kuimarisha nguvu ya kuunganisha baina ya uso;

○ Uteuzi wa wambiso: Kuchagua viambatisho vilivyo na upatanifu mzuri na nyenzo za mkatetaka ili kuhakikisha uunganishaji thabiti wa baina ya uso. Kwa kudhibiti kwa usahihi vigezo hivi muhimu vya mchakato, uthabiti wa ubora wa kila safu ya utendaji ya kebo inaweza kuhakikishwa, kuunganisha baina ya uso kunaweza kuaminika, na bidhaa ya mwisho inaweza kufikia utendakazi bora.

4. Mbinu za Kupima Utendaji na Tathmini

4.1 Viwango vya Kupima Upungufu wa Moto

Kuchelewa kwa moto ni kiashiria cha msingi cha usalama kwa nyaya za nguvu. Utafiti huu umeanzisha mfumo wa kina wa kupima udumavu wa mwali kwa kuzingatia viwango vya kimataifa, hasa ikijumuisha vitu vifuatavyo vya majaribio:

5. Jaribio la Moto Wima la Waya Moja (IEC 60332-1):

○ Mbinu ya Kujaribu: Sampuli ya kebo ya urefu wa mita 1.5 imesimamishwa wima, na mwali uliobainishwa (nguvu 1 ya kW) inatumika kwenye ncha ya chini kwa sekunde 60.

○ Kiwango cha Kuhitimu: Baada ya mwali kuzima, urefu uliowaka hauzidi mita 2.5, na mwaliko hauenei hadi mwisho wa juu wa sampuli.

6. Mtihani wa Moto Wima kwa Kebo Zilizounganishwa (IEC 60332-3):

○ Mbinu ya Kujaribu: Kebo nyingi hupangwa na kusakinishwa kwenye rack ya ngazi ya wima, chini ya mwanga maalum (nguvu 20.5 kW) kwa dakika 40.

○ Kiwango cha Uainishaji: Kulingana na urefu wa kuenea kwa mwali na urefu uliowaka, imeainishwa katika makundi manne (A, B, C, D), huku Daraja A likiwa ndilo gumu zaidi.

Lengo la Utafiti Huu:

4.1 Viwango vya Kupima Upungufu wa Moto (Inaendelea)

7. Jaribio la Kustahimili Moto (IEC 60331):

○ Mbinu ya Kujaribu: Kebo huwashwa kwa mwali wa 750°C kwa saa 3 huku voltage yake iliyokadiriwa inatumika.

○ Kiwango cha Kuhitimu: Kebo hudumisha uendelevu wa umeme, na upinzani wake wa insulation haushuki chini ya thamani iliyobainishwa.

○ Mahitaji Maalum: Baada ya kujaribu, ni lazima kebo iweze kuhimili athari maalum ya kiufundi.

8. Mtihani wa Moto wa Kina (BS 6387):

○ Jaribio la C: Mfiduo wa mwaliko wa 950°C kwa saa 3 ili kutathmini uwezo wa kebo kuwaka chini ya miale ya joto kali;

○ Jaribio la W: Mfiduo wa mwaliko wa 650°C kwa dakika 15 na kufuatiwa na dakika 30 za mnyunyizio wa maji ili kuiga utendakazi chini ya hali ya kinyunyizio cha moto;

○ Jaribio la Z: Kukabiliana na mwali wa 950°C kwa dakika 15 huku ukitumia athari ya kiufundi kutathmini utendakazi wa kebo inapoathiriwa wakati wa moto;

○ Ukadiriaji wa Juu: CWZ , ikionyesha kebo inaweza kufaulu majaribio ya C, W, na Z kwa wakati mmoja.

9. Majaribio ya Kawaida ya UL ya Marekani:

○ UL 910 (Ukadiriaji wa CMP) : Kwa nyaya zinazotumika kwenye plenum, zinazohitaji ukadiriaji wa juu zaidi wa udumavu wa mwali;

○ UL 1666 (Ukadiriaji wa CMR) : Kwa nyaya za kiinua wima kati ya sakafu;

○ UL 1581 (Ukadiriaji wa CM/CMG) : Kwa nyaya za madhumuni ya jumla;

○ UL 1581 VW-1 : Jaribio la wima la mwali wenye mahitaji madhubuti.

10. Mtihani wa Kawaida wa Ulaya (EN 50575):

○ Daraja B1 : Ukadiriaji wa juu zaidi wa ulinzi wa moto, unaofaa kwa maeneo yenye mahitaji ya juu sana ya usalama wa moto;

○ Daraja B2 : Ukadiriaji wa juu wa ulinzi wa moto, unaofaa kwa majengo muhimu;

○ Daraja C : Ukadiriaji wa wastani wa ulinzi wa moto, unaofaa kwa majengo ya jumla;

○ Daraja D : Ukadiriaji msingi wa ulinzi wa moto.

Chati ya Ulinganisho wa Viwango vya Majaribio ya Kebo

4.2Mbinu za Kupima Utendaji wa Mitambo

Utendaji wa mitambo ni kiashirio muhimu cha kutathmini uimara na uaminifu wa nyaya. Utafiti huu umeanzisha mfumo mpana wa kupima utendakazi wa kimitambo:

11. Mtihani wa Nguvu ya Mkazo:

○ Kiwango cha Kujaribu : GB/T 2951.11 / IEC 60811-1-1;

○ Mbinu ya Kujaribu : Sampuli ya kebo hubanwa kwenye mashine ya kupima mkazo na kunyoshwa kwa kasi iliyobainishwa hadi kuvunjika;

○ Vigezo vya Mtihani : Kasi ya mvutano 50 mm/min, halijoto ya majaribio 23±2°C;

○ Vipimo vya Tathmini : Kiwango cha juu cha nguvu ya kukaza, nguvu ya mkazo, kurefusha wakati wa mapumziko.

12. Mtihani wa Utendaji wa Kukunja:

○ Jaribio la kujipinda linalorudiwa : Kebo hupindishwa mara kwa mara kuzunguka silinda ya kipenyo maalum, na idadi ya mikunjo kabla ya kuvunjika kurekodiwa;

○ Jaribio la kupinda upande mmoja : Hutathmini uwezo wa kebo kudumisha utendakazi katika hali isiyobadilika ya kupinda;

○ Kima cha chini cha kupima kipenyo cha kupinda : Hubainisha kipenyo kidogo ambapo kebo inaweza kupinda kwa usalama.

13. Mtihani wa Upinzani wa Vaa:

○ Jaribio la mkwaruzo wa Taber : Kwa kutumia Kifuta Linear cha Taber 5750 kutathmini upinzani wa uvaaji wa uso wa kebo;

○ Jaribio la mikwaruzo : Hutii kiwango cha ISO 6722, kuiga hali ya uvaaji wa nyaya kwenye magari;

○ Jaribio la kukwangua kebo : Inatii kiwango cha IEC 60794-1-2, kutathmini upinzani wa uvaaji wa safu ya ulinzi ya kebo.

14. Mtihani wa Utendaji wa Athari:

○ Jaribio la kushuka kwa uzito : Hutathmini uwezo wa kebo kustahimili uharibifu chini ya upakiaji wa athari;；

○ Jaribio la athari ya pendulum: Hupima uthabiti wa athari ya kebo.

15. Mtihani wa Utendaji wa Mfinyazo:

○ Jaribio la kubana bati : Hutathmini ugeuzaji na uwezo wa kurejesha kebo chini ya shinikizo;

○ Jaribio la kupinda la pointi tatu : Hupima ugumu na uimara wa kebo ya kupinda.

4.3 Mahitaji ya Kupima Utendaji wa Umeme

Utendaji wa umeme ndio hitaji la kimsingi la utendaji wa nyaya za nguvu. Utafiti huu umeanzisha mfumo mkali wa kupima utendaji wa umeme:

16. Mtihani wa Upinzani wa Kondakta:

○ Kiwango cha Mtihani: GB/T 3048.4 / IEC 60228;

○ Mbinu ya Mtihani: Kupima upinzani wa DC wa kondakta kwa kutumia daraja mbili au ohmmeter ndogo;

○ Kigezo cha Kukubalika: Kinyume cha kondakta katika 20°C hakizidi thamani iliyobainishwa.

16. Mtihani wa Upinzani wa insulation:

○ Kiwango cha Mtihani: GB/T 3048.5 / IEC 60229;

○ Mbinu ya Kujaribu: Kutumia voltage ya 500V DC ili kupima upinzani wa insulation;

○ Kigezo cha Kukubalika: Kinyume cha insulation si chini ya thamani iliyobainishwa (kwa kawaida ≥ 100 MΩ·km).

17. Kuhimili Mtihani wa Voltage:

○ Jaribio la kuhimili mzunguko wa umeme: Kuweka volti maalum ya masafa ya nishati (km, 3.5U₀) kwa dakika 5 bila kukatika;

○ DC inastahimili jaribio la volteji: Inaweka volteji ya DC iliyobainishwa kwa dakika 15, na mkondo thabiti wa kuvuja usiozidi thamani iliyobainishwa.

18. Mtihani wa Utoaji wa Sehemu:

○ Kiwango cha Mtihani: GB/T 3048.12 / IEC 60270;

○ Mbinu ya Kujaribu: Kupima kiasi cha utiaji wa maji kiasi kwa volti ya 1.73U₀;

○ Kigezo cha Kukubalika: Kiasi cha kutokwa kidogo hakizidi pC 5.

19. Mtihani wa Kupoteza Uwezo na Dielectric:

○ Mbinu ya Kujaribu: Kupima uwezo wa kufanya kazi wa kebo na tanjiti ya kupoteza dielectri;

○ Vipimo vya Tathmini: Thamani ya uwezo inakidhi mahitaji ya muundo, thamani ya tanjiti ya hasara ya dielectri iko chini.

4.4 Upimaji wa Kufaa kwa Mazingira

Cables hukutana na hali mbalimbali ngumu za mazingira katika matumizi ya vitendo. Utafiti huu umeanzisha mfumo mpana wa kupima ufaafu wa mazingira:

20. Mtihani wa Kuzeeka kwa Joto:

○ Kiwango cha Mtihani: GB/T 2951.12 / IEC 60811-1-2;

○ Mbinu ya Kujaribu: Sampuli za kebo huwekwa kwenye oveni kwenye joto lililobainishwa (km, 200°C) kwa muda uliobainishwa (km, saa 168);

○ Vipimo vya Tathmini: Kiwango cha mabadiliko katika sifa za mitambo na umeme kabla na baada ya majaribio.

21. Mtihani wa Kustahimili Mafuta:

○ Mbinu ya Kujaribu: Sampuli za kebo hutumbukizwa kwenye mafuta kwa joto maalum (km, 70°C) kwa muda uliobainishwa (km, saa 24);

○ Vipimo vya Tathmini: Mabadiliko ya uzito, sifa za kiufundi na sifa za umeme kabla na baada ya majaribio.

22. Mtihani wa Upinzani wa Kutua kwa Kemikali:

○ Mbinu ya Kujaribu: Sampuli za kebo hutumbukizwa katika miyeyusho ya kemikali kama vile asidi na alkali ili kutathmini upinzani wao wa kutu;

○ Vipimo vya Tathmini: Mabadiliko ya mwonekano, sifa za kiufundi na sifa za umeme.

23. Mtihani wa Kustahimili Joto Unyevu: :

○ Mbinu ya Kujaribu: Sampuli za kebo huwekwa katika halijoto ya juu, yenye unyevunyevu mwingi (km, 40°C, 95% RH) kwa muda uliobainishwa;

○ Vipimo vya Tathmini: Mabadiliko katika upinzani wa insulation na mwonekano.

24. Mtihani wa Upinzani wa Urujuani (UV):

○ Kiwango cha Mtihani: GB/T 16422.3;

○ Mbinu ya Kujaribu: Sampuli za kebo huwekwa kwenye chemba ya uzee ya UV na kuwashwa kwa muda maalum (km, saa 1000);

○ Vipimo vya Tathmini: Mabadiliko ya rangi, kupasuka kwa uso, mabadiliko ya sifa za kiufundi.

25. Mtihani wa Utendaji wa Halijoto ya Chini:

○ Mbinu ya Kujaribu: Sampuli za kebo huwekwa katika mazingira ya halijoto ya chini (km -40°C) na kukabiliwa na kupinda, kuathiriwa na majaribio mengine;

○ Vipimo vya Tathmini: Unyumbufu na upinzani wa athari katika halijoto ya chini.

5. Matokeo ya Majaribio na Uchambuzi

5.1 Matokeo ya Mtihani wa Utendaji Bora

Kupitia majaribio ya kimfumo ya nyenzo kwa kila safu ya utendaji, data ya kina ya utendaji ilipatikana:

Nyenzo ya Ala ya Nje (Poliurethane Iliyobadilishwa):

● Nguvu ya Kukaza: 25.3 ± 1.2 MPa

● Kurefusha Wakati wa Mapumziko: 305 ± 15%

● Ugumu wa Pwani: 85 ± 2 A

● Taber Abrasion (gurudumu la CS-10, 1000g, mizunguko 1000): 35 ± 3 mg

● Kikomo cha Kielezo cha Oksijeni (LOI): 28.5 ± 0.5%

● Ukadiriaji wa UL 94: V-0

● Kiwango cha Halijoto ya Uendeshaji: -40°C hadi +110°C

Nyenzo ya Tabaka Inayozuia Moto (Mpira wa Silicone/Mchanganyiko wa Kuwinda):

● Nguvu ya Kukaza: 5.68 ± 0.25 MPa

● Kurefusha Wakati wa Mapumziko: 147.7 ± 8.5%

● Kikomo cha Kielezo cha Oksijeni (LOI): 30.2 ± 0.8%

● Halijoto ya Kutengana kwa Joto (TGA, kupunguza uzito kwa 5%): 325 ± 10°C

● Uzito wa Moshi (NBS Moshi Chemba): 75 ± 5

● Kielezo cha sumu (CIT): 2.5 ± 0.3

Nyenzo ya insulation ya mafuta (XLPE Iliyorekebishwa):

● Uwezo wa Kustahimili Sauti: 6.5×10⊃1;⁴ ± 0.5×10⊃1;⁴ Ω·cm

● Nguvu ya Dielectric: 35.2 ± 1.5 kV/mm

● Dielectric Constant (50Hz): 2.28 ± 0.05

● Kipengele cha Kutenganisha (50Hz): 0.0005 ± 0.0001

● Nguvu ya Kukaza: 18.3 ± 0.8 MPa

● Kurefusha Wakati wa Mapumziko: 352 ± 18%

● Kustahimili miti ya Maji: Imefaulu mtihani wa siku 42 wa kasi wa upandaji miti wa maji

Nyenzo ya Kondakta (Shaba Isiyo na Oksijeni):

● Uendeshaji: 101.2 ± 0.5% IACS

● Ustahimilivu: 1.724×10⁻⁸ ± 0.005×10⁻⁸ Ω·m

● Nguvu ya Kukaza: 220 ± 10 MPa

● Kurefusha: 35 ± 3%

5.2 Tathmini ya Kina ya Utendaji Kazi wa Cable

Kebo ya umeme inayostahimili kuvaa, yenye nguvu nyingi na isiyoweza kuwaka moto sana ilifanyiwa majaribio ya kina ya utendakazi, na matokeo yalikuwa kama ifuatavyo:

Matokeo ya Mtihani wa Kuchelewa kwa Moto:

26. IEC 60332-1 Mtihani wa Moto Wima wa Waya Moja: Umepita , urefu uliowaka 1.8 m.

27. Mtihani wa Moto wa Wima wa IEC 60332-3A kwa Cables Bunched: Imepitishwa , kuenea kwa moto kwa urefu wa 1.2 m.

28. Mtihani wa IEC 60331 wa Upinzani wa Moto: Umepita , umedumisha uendelevu wa umeme kwa 750°C kwa saa 3.

29. Mtihani wa Moto wa BS 6387:

○ Jaribio la C: Imefaulu , ilidumisha uadilifu wa mzunguko katika 950°C kwa saa 3.

○ Jaribio la W: Imefaulu , imedumisha uadilifu wa mzunguko chini ya hali ya mnyunyizio wa maji.

○ Jaribio la Z: Imefaulu , imedumisha uadilifu wa mzunguko chini ya athari ya kiufundi.

○ Ukadiriaji wa Jumla: CWZ (ukadiriaji wa juu zaidi).

30. Mtihani wa UL 910 (CMP): Umepita , urefu wa uenezi wa moto ≤ 1.5 m.

31. EN 50575 Darasa la Utendaji wa Moto: Hatari B1 (darasa la juu zaidi).

Matokeo ya Mtihani wa Utendaji wa Mitambo:

32. Nguvu ya Mkazo: Nguvu ya mkazo wa longitudinal 52.5 ± 2.5 kN.

33. Utendaji wa Kukunja:

○ Mizunguko ya Kukunja Inayorudiwa: >mizunguko 30,000 (hakuna uharibifu).

○ Kipenyo cha Chini cha Kupinda: Mara 6 ya kipenyo cha nje cha kebo.

32. Upinzani wa Kuvaa:

○ Taber Abrasion: Baada ya mizunguko 10,000, vaa kina cha chini ya mm 0.5.

○ Mchujo wa Kukwaruza: Umefaulu mtihani wa kawaida wa ISO 6722.

33. Utendaji wa Athari:

○ Athari ya Kupunguza Uzito: Hakuna uharibifu unaoonekana chini ya nishati ya athari ya 5 J.

○ Athari ya Pendulum: Nguvu ya athari 45 kJ/m².

34. Utendaji wa Mfinyazo:

○ Mfinyazo wa Bamba Bapa: Kiwango cha ugeuzaji chini ya 15% chini ya shinikizo la N 1000, kiwango cha uokoaji > 85%.

Matokeo ya Mtihani wa Utendaji wa Umeme:

35. Upinzani wa Kondakta: Inazingatia mahitaji ya kiwango cha GB/T 3956.

36. Upinzani wa insulation: > 5,000 MΩ·km (saa 20 ° C).

37. Nguvu-Frequency Kuhimili Voltage: Imepita jaribio la 3.5U₀/5min, hakuna uchanganuzi.

38. Utekelezaji wa Sehemu: <3 pC (saa 1.73U₀ voltage).

39. Uwezo na Upotevu wa Dielectric: Inakidhi mahitaji ya kubuni.

Matokeo ya Mtihani wa Kufaa kwa Mazingira:

40. Jaribio la Kuzeeka kwa Joto (200°C/168h):

○ Ubakishaji wa Nguvu ya Mvutano: > 85%.

○ Kurefusha wakati wa Kuhifadhi Mapumziko: > 80%.

○ Kiwango cha Mabadiliko ya Ustahimilivu wa insulation: <20%.

41. Jaribio la Kustahimili Mafuta (70°C/24h):

○ Kiwango cha Kubadilisha Uzito: <2%.

○ Kasi ya Utendaji wa Mitambo: > 90%.

42. Mtihani wa Upinzani wa Kutua kwa Kemikali:

○ Kuzamishwa katika Suluhisho la Asidi ya sulfuri 10% kwa 168h: Hakuna mabadiliko katika mwonekano, kiwango cha utendakazi kilichobaki > 85%.

○ Kuzamishwa katika 10% Suluhisho la Hidroksidi ya Sodiamu kwa 168h: Hakuna mabadiliko katika mwonekano, kiwango cha kudumisha utendaji > 88%.

43. Jaribio la Kustahimili Joto Unyevu (40°C, 95% RH / 1000h):

○ Ustahimilivu wa Vihami joto: > 1,000 MΩ·km.

○ Mwonekano: Hakuna ukungu, hakuna kutu.

44. Jaribio la Kustahimili Urujuani (UV) (1000h):

○ Kubadilisha Rangi: ΔE <3.

○ Hali ya Uso: Hakuna mpasuko, hakuna chaki.

45. Mtihani wa Utendaji wa Halijoto ya Chini (-40°C):

○ Upindaji wa Halijoto ya Chini: Umepita -40°C jaribio la kupinda.

○ Athari ya Halijoto ya Chini: Imefaulu -40°C mtihani wa athari.

5.3 Ulinganisho wa Utendaji na Kebo za Jadi

Ili kutathmini kwa ukamilifu uvumbuzi wa utafiti huu, ulinganisho wa utendaji ulifanyika kati ya kebo iliyotengenezwa na bidhaa za kawaida za kebo zinazopatikana sokoni:

	Viashiria vya Utendaji	Cables za jadi za PVC	Kebo za kawaida za XLPE	Kebo zilizochunguzwa katika utafiti huu	Uboreshaji
Upinzani wa Abrasion	Mbaya (Taber abrasion> 200mg)	Wastani (Taber abrasion 150mg)	Bora (Taber abrasion 35mg)	Imeongezeka kwa 76%
Ukadiriaji wa Kizuia Moto	VW-1	V-0	CWZ	Ukadiriaji wa juu zaidi
Nguvu tensile	15MPa	18MPa	25MPa	Imeongezeka kwa 39%
Joto la kufanya kazi	70℃	90 ℃	110 ℃	Imeongezeka kwa 22%
Upinzani wa kemikali	Maskini	Wastani	Bora	Imeboreshwa kwa kiasi kikubwa
Maisha ya Huduma	Miaka 15	Miaka 20	> miaka 30	Imeongezwa kwa 50%
Gharama ya Matengenezo	Juu	Wastani	Chini	Imepunguzwa kwa 40%

Kama inavyoweza kuonekana kutokana na matokeo ya ulinganisho, kebo iliyotengenezwa katika utafiti huu ina ubora zaidi wa bidhaa za kawaida za kebo kwenye vipimo vyote vya utendakazi. Hasa, katika suala la upinzani wa abrasion na ucheleweshaji wa moto, inakidhi viwango vya juu zaidi vya kimataifa.

5.4 Uchambuzi wa Kuegemea wa Muda Mrefu

Ili kutathmini uaminifu wa muda mrefu wa nyaya, vipimo vya kasi vya kuzeeka na uchanganuzi wa utabiri wa maisha ulifanyika:

Mtihani wa Kuzeeka kwa kasi:

1. Mtihani wa Kuzeeka kwa Joto: Vipimo vya kasi ya kuzeeka vilifanywa kwa viwango vitatu vya joto—140°C, 150°C, na 160°C—kulingana na mlinganyo wa Arrhenius, na muda wa majaribio wa 1000h, 500h, na 250h, mtawalia.

2. Jaribio la Kuzeeka kwa Joto Nyenyevu: Jaribio la kuzeeka la kasi lilifanywa kwa saa 1000 chini ya hali ya 85°C na unyevunyevu wa 85%.

3. Mtihani wa Kuzeeka kwa Mkazo wa Mitambo: Jaribio la kuzeeka lilifanyika kwa saa 1000 chini ya mkazo wa mara kwa mara wa mkazo (50% ya nguvu ya kuvunja).

Matokeo ya Utabiri wa Maisha:

Kulingana na data kutoka kwa majaribio ya uzee yaliyoharakishwa, muundo wa Arrhenius ulitumika kwa utabiri wa maisha:

● Katika halijoto ya uendeshaji ya 90°C, maisha ya huduma yaliyotabiriwa ni miaka 35 (na 90% ya kujiamini);

● Katika halijoto ya uendeshaji ya 105°C, maisha ya huduma yaliyotabiriwa ni miaka 25 (kwa uhakika wa 90%);

● Chini ya hali mbaya zaidi (120°C), maisha ya huduma yaliyotabiriwa ni miaka 15 (ikiwa na uhakika wa 90%).

Uchambuzi wa Hali ya Kushindwa: Kupitia majaribio ya muda mrefu ya kuaminika, njia za msingi za kushindwa kwa kebo zilitambuliwa:

4. Kuzeeka kwa insulation: Mkato wa mnyororo wa molekuli katika XLPE chini ya joto la juu la muda mrefu husababisha uharibifu wa sifa za umeme.

5. Utenganishaji wa Kiolesura: Tofauti za mgawo wa upanuzi wa joto kati ya tabaka za nyenzo husababisha mkazo wa usoni, na uwezekano wa kusababisha kuharibika.

6. Uchovu wa Mitambo: Kupinda mara kwa mara na mtetemo husababisha uharibifu wa uchovu wa nyenzo.

7. Kutu ya Mazingira: Kutu kwa kemikali na mionzi ya jua husababisha uharibifu wa utendaji wa nyenzo.

Hatua Sambamba za Kinga Zilizochukuliwa Katika Utafiti Huu:

8. Uundaji wa nyenzo za insulation zilizoboreshwa ili kuimarisha utulivu wa joto.

9. Teknolojia ya matibabu ya kiolesura iliyotumika ili kuboresha nguvu ya kuunganisha baina ya safu.

10. Iliundwa muundo wa busara ili kupunguza mkusanyiko wa mkazo.

11. Nyenzo zilizochaguliwa zinazostahimili hali ya hewa ili kuboresha ubadilikaji wa mazingira.

6. Matarajio ya Maombi na Mtazamo wa Baadaye
6.1 Uchambuzi wa Kikoa cha Maombi

Kebo ya umeme inayostahimili kuvaa, yenye nguvu nyingi na isiyoweza kuwaka moto, pamoja na utendakazi wake bora, ina matarajio mapana ya matumizi katika nyanja nyingi:

1. Sekta ya Madini:

● Matukio ya Maombi: Vifaa vya kuchimba madini chini ya ardhi, mifumo ya kusambaza, mifumo ya taa, nk.

● Mahitaji ya Kiufundi: Ustahimilivu wa juu wa msuko, sugu kwa mlipuko, retardant ya moto, na sugu kwa athari za kiufundi.

● Uwezo wa Soko: Soko la nyaya za uchimbaji madini nchini China linathaminiwa kuwa takriban ¥20 bilioni kila mwaka, na mahitaji makubwa ya bidhaa za ubora wa juu.

2. Uhandisi wa Pwani:

● Matukio ya Maombi: Majukwaa ya nje ya pwani, nyaya za nyambizi, mifumo ya nguvu ya meli.

● Mahitaji ya Kiufundi: Ustahimilivu wa kutu dhidi ya maji ya bahari, ustahimilivu wa shinikizo la juu, ucheleweshaji wa moto na maisha marefu ya huduma.

● Uwezo wa Soko: Kutokana na maendeleo ya haraka ya rasilimali za baharini, mahitaji ya nyaya maalum yanaongezeka kwa kasi.

3. Usafiri wa Reli:

● Matukio ya Utumaji: Metro, reli ya mwendo kasi, mifumo ya umeme ya reli ya mijini.

● Mahitaji ya Kiufundi: Usalama wa moto, ukinzani wa mtetemo, moshi mdogo na bila halojeni.

● Uwezo wa Soko: Uendelezaji unaoendelea wa kasi ya juu wa ujenzi wa njia ya reli nchini Uchina huchangia ukuaji thabiti wa mahitaji ya kebo.

4. Viwanda Automation:

● Matukio ya Utumaji: Roboti, njia za uzalishaji otomatiki, mifumo ya ugavi.

● Mahitaji ya Kiufundi: Unyumbulifu wa juu, upinzani wa mafuta na uchafuzi, na uwezo wa kuzuia mwingiliano.

● Uwezo wa Soko: Uendelezaji wa utengenezaji mahiri unaongeza mahitaji ya nyaya maalum.

5. Sekta Mpya ya Nishati:

● Matukio ya Utumaji: Nguvu ya upepo, uzalishaji wa nishati ya photovoltaic, mifumo ya kuhifadhi nishati.

● Mahitaji ya Kiufundi: Ustahimilivu wa hali ya hewa, upinzani wa UV, utendaji wa halijoto ya juu.

● Uwezo wa Soko: Ukuzaji wa haraka wa nishati mpya huleta mahitaji makubwa ya nyaya zinazounga mkono.。

6.2 Matarajio ya Uendelezaji wa Viwanda

Kulingana na upatanishi wa faida za kiteknolojia na mahitaji ya soko, matokeo ya utafiti yanaonyesha matarajio ya ukuaji wa viwanda:

Faida za Kiteknolojia:

12. Utendaji Unaoongoza: Utendaji wa kina hukutana na kimataifa

13. Gharama Zinazoweza Kudhibitiwa: Kiwango cha juu cha ujanibishaji wa malighafi huhakikisha gharama za utengenezaji wa ushindani.

14. Michakato ya Kukomaa: Michakato ya utengenezaji iliyoboreshwa inafaa kwa uzalishaji wa kiwango kikubwa.

15. Viwango Kamili: Bidhaa zinafuata viwango vya kimataifa na vya ndani, kuhakikisha kuwa soko linakubalika kwa kiwango cha juu.

Fursa za Soko:

16. Usaidizi wa Sera: Sera za kitaifa zinahimiza uvumbuzi katika utengenezaji wa vifaa vya hali ya juu na nyenzo.

17. Ubadilishaji wa Kuagiza: Utegemezi wa muda mrefu wa nyaya za hali ya juu zinazoagizwa kutoka nje huleta mahitaji ya haraka ya mbadala zinazozalishwa nchini.

18. Uboreshaji wa Viwanda: Uboreshaji wa viwanda vya jadi huongeza mahitaji ya nyaya za utendaji wa juu.

19. Mpango wa Ukanda na Barabara: Miradi ya ujenzi wa miundombinu ya nje ya nchi inatoa fursa mpya za soko.

Njia ya Viwanda:

20. Uhamisho wa Teknolojia: Shirikiana na makampuni ya biashara ya utengenezaji wa kebo kwa ajili ya kuhamisha teknolojia na ukuzaji wa viwanda.

21. Ujenzi wa Laini za Uzalishaji: Anzisha njia maalum za uzalishaji ili kufikia utengenezaji wa kiwango kikubwa.

22. Ukuzaji wa Soko: Tangaza maombi ya bidhaa kupitia uidhinishaji wa sekta na miradi ya maonyesho.

23. Ubunifu Unaoendelea: Anzisha kituo cha utafiti na maendeleo kwa ajili ya uboreshaji unaoendelea wa bidhaa na uvumbuzi wa kiteknolojia.

Utabiri wa Manufaa ya Kiuchumi:

● Uwekezaji wa Awali: Uwekezaji wa ujenzi wa njia ya uzalishaji wa takriban ¥50 milioni.

● Uwezo wa Uzalishaji wa Kila Mwaka: Umeundwa uwezo wa kila mwaka wa kilomita 10,000.

● Thamani ya Pato la Mwaka: Kadirio la thamani ya kila mwaka ya pato la takriban ¥ milioni 500 baada ya uzalishaji kamili.

● Kipindi cha Malipo ya Uwekezaji: Inakadiriwa kuwa miaka 3–4.

● Manufaa ya Kijamii: Punguza hasara kutokana na kukatika kwa nyaya na kuimarisha usalama wa mifumo ya nishati.

6.3 Maelekezo ya Utafiti wa Baadaye

Kulingana na msingi wa utafiti huu na mwelekeo wa maendeleo katika teknolojia ya kebo, maelekezo yafuatayo ya utafiti yanapendekezwa:

1. Teknolojia ya Smart Cable:

● Madhumuni ya Utafiti: Tengeneza nyaya mahiri zenye uwezo wa kufuatilia hali.

● Teknolojia Muhimu: Vihisi vilivyopachikwa, teknolojia ya utumaji data, kanuni za tathmini ya hali.

● Matarajio ya Programu: Washa ubashiri wa hitilafu ya kebo na matengenezo ya kuzuia.

2. Teknolojia ya Cable ya Uendeshaji Bora:

● Lengo la Utafiti: Tengeneza nyaya za umeme za kiwango cha juu cha halijoto.

● Teknolojia Muhimu: Nyenzo za Superconducting, mifumo ya baridi ya cryogenic, teknolojia ya pamoja.

● Matarajio ya Maombi: Usambazaji wa nishati ya umeme yenye uwezo wa juu, yenye hasara ndogo.

3. Nyenzo za Cable Inayofaa Mazingira:

● Madhumuni ya Utafiti: Tengeneza nyenzo za kebo zinazoweza kuharibika na zinazoweza kutumika tena kwa mazingira.

● Teknolojia Muhimu: Polima zenye msingi wa kibayolojia, vizuia miale vinavyohifadhi mazingira, teknolojia ya kuchakata tena.

● Matarajio ya Utumiaji: Punguza athari ya mazingira ya taka za kebo.

4. Kubadilika kwa Hali ya Juu kwa Mazingira:

● Madhumuni ya Utafiti: Tengeneza nyaya zinazofaa kwa mazingira ya hali ya juu (kwa mfano, maeneo ya ncha ya dunia, bahari kuu, nafasi).

● Teknolojia Muhimu: Kubadilika kwa halijoto ya juu sana, kustahimili shinikizo la juu, ulinzi wa mionzi.

● Matarajio ya Maombi: Saidia utafiti wa kisayansi na miradi ya uhandisi katika mazingira yaliyokithiri.

5. Cables Integrated Multifunctional:

● Madhumuni ya Utafiti: Tengeneza nyaya za mchanganyiko zinazounganisha upitishaji nishati, upitishaji wa mawimbi na vitendaji vya kuhisi.

● Teknolojia Muhimu: Muundo wa uoanifu wa sumakuumeme, utengaji wa vituo vingi, uboreshaji wa ujumuishaji wa kiutendaji.

● Matarajio ya Programu: Rahisisha uunganisho wa nyaya za mfumo na uboresha uunganishaji wa mfumo na kutegemewa.

6. Utumiaji wa Nanomaterials katika Kebo:

● Madhumuni ya Utafiti: Gundua athari za kuimarisha utendaji za nanomaterials kwenye nyaya.

● Teknolojia Muhimu: Teknolojia ya utawanyiko wa Nanomaterial, urekebishaji wa kiolesura, taratibu za utendakazi wa ushirikiano.

● Matarajio ya Programu: Tengeneza nyenzo za kebo za nanocomposite za kizazi kijacho za utendaji wa juu.

7. Utabiri wa Maisha ya Kebo na Usimamizi wa Afya:

● Lengo la Utafiti: Anzisha mfumo kamili wa usimamizi wa afya wa mzunguko wa maisha kwa nyaya.

● Teknolojia Muhimu: Utafiti wa utaratibu wa uzee, ubashiri uliosalia wa maisha, teknolojia ya ufuatiliaji mahiri.

● Matarajio ya Maombi: Boresha udhibiti wa kipengee cha kebo na usaidie kufanya maamuzi ya udumishaji.

8. Taratibu za Akili za Utengenezaji wa Kebo:

● Lengo la Utafiti: Fikia udhibiti wa akili na uboreshaji wa michakato ya utengenezaji wa kebo.

● Teknolojia Muhimu: Mtandao wa Mambo wa Viwandani, uchanganuzi mkubwa wa data, algoriti za udhibiti mahiri.

● Matarajio ya Maombi: Boresha ufanisi wa utengenezaji na uhakikishe ubora wa bidhaa unaolingana.

7. Hitimisho

Utafiti huu kwa utaratibu ulifanya maendeleo ya nyaya za umeme zinazostahimili uvaaji, nguvu nyingi, na zinazozuia moto, na kufikia matokeo muhimu yafuatayo:

1. Ubunifu wa Nyenzo:

● Ilitengeneza nyenzo ya ala ya nje ya polyurethane iliyorekebishwa nanocomposite, na kuboresha upinzani wa uvaaji kwa 76% ikilinganishwa na nyenzo za kitamaduni, kwa kigezo cha oksijeni (LOI) cha 28.5%, kinachokidhi kiwango cha UL 94 V-0 cha kutokuwepo kwa mwali.

● Ilitengeneza raba ya silikoni/huntite nyenzo yenye mchanganyiko wa kuzuia moto na LOI ya 30.2%, na kupita kiwango cha juu cha jaribio la upinzani la moto la BS 6387 CWZ.

● Iliboresha uundaji wa nyenzo za kuhami za XLPE, kufikia upinzani wa ujazo wa 6.5×10⊃1;⁴ Ω·cm, nguvu ya dielectric ya 35.2 kV/mm, na kuinua halijoto ya muda mrefu ya kufanya kazi hadi 105°C.

● Imetumia vikondakta vya shaba isiyo na oksijeni ya hali ya juu na kondakta wa IACS 101.2%, kuhakikisha utendakazi bora wa umeme.

2. Muundo wa Muundo:

● Ilipendekeza muundo wa muundo wa safu nyingi, kufikia uboreshaji wa safu za utendaji kazi.

● Ilibuni usambazaji wa unene unaofaa na miundo ya kiolesura ili kuhakikisha utendakazi wa jumla wa kebo.

● Vigezo vilivyoboreshwa vya kufungia kondakta na michakato ya kuunganisha, kuboresha unyumbulifu wa kebo na ufanisi wa anga.

3. Michakato ya Utengenezaji:

● Imeanzisha mchakato kamili wa utengenezaji, ikiwa ni pamoja na uzalishaji wa kondakta, upanuzi wa insulation, uundaji wa safu ya ngao, kengele, utengenezaji wa safu ya silaha, upanuzi wa safu isiyozuia miali ya moto na upanuzi wa ala ya nje.

● Viwango vya udhibiti vilivyobainishwa kwa vigezo muhimu vya mchakato ili kuhakikisha uthabiti wa ubora wa bidhaa.

● Teknolojia za hali ya juu za ugunduzi mtandaoni zimepitishwa kwa ufuatiliaji wa wakati halisi wa mchakato wa utengenezaji.

4. Jaribio la Utendaji:

● Imeanzisha mfumo wa kina wa kupima utendakazi, unaofunika udumavu wa mwali, sifa za kiufundi, utendakazi wa umeme na uwezo wa kubadilika mazingira.

● Matokeo ya majaribio yalithibitisha kuwa nyaya zilizotengenezwa zilipita viwango vya juu zaidi vya kimataifa, ikiwa ni pamoja na IEC 60332-3A, BS 6387 CWZ, na UL 910 (CMP).

● Utendaji wa jumla wa kebo hupita kwa kiasi kikubwa ubora wa bidhaa za kitamaduni, huku maisha ya huduma yanayokadiriwa kuwa zaidi ya miaka 35.

5.Matarajio ya Maombi:

● Kebo huonyesha uwezo mpana wa matumizi katika nyanja kama vile uchimbaji madini, uhandisi wa baharini, usafiri wa reli, mitambo ya kiotomatiki ya viwandani na nishati mpya.

● Matarajio ya maendeleo ya viwanda yenye ukomavu wa hali ya juu wa kiteknolojia na ushindani mkubwa wa soko.

● Maelekezo ya baadaye ya utafiti yaliyopendekezwa ili kuweka msingi wa maendeleo endelevu katika teknolojia ya kebo.

Muhimu wa Ubunifu wa Utafiti Huu:

24. Ubunifu wa Mfumo wa Nyenzo: Utumiaji wa kwanza wa vichungi vya madini ya huntite/hydromagnesite katika nyenzo za kebo za mpira wa silikoni, kufikia mafanikio katika utendaji unaozuia moto.

25. Ubunifu wa Muundo wa Muundo: Ilianzisha falsafa ya muundo wa safu nyingi ya utengano wa kiutendaji na uboreshaji wa usawazishaji, kushughulikia mapungufu ya nyaya za jadi katika utendakazi wa kina.

26. Ubunifu wa Mchakato wa Utengenezaji: Udhibiti ulioboreshwa wa vigezo muhimu vya mchakato, kuwezesha uzalishaji thabiti wa nyaya za utendaji wa juu.

27. Ubunifu wa Mfumo wa Majaribio: Imeanzisha mfumo wa kina wa kupima utendakazi, kutoa msingi wa kisayansi wa kutathmini ubora wa bidhaa za kebo.

Kebo ya umeme isiyoweza kuvaa, yenye nguvu nyingi na isiyoweza kuwaka moto iliyotengenezwa katika utafiti huu sio tu inajaza pengo la kiteknolojia katika bidhaa za nyumbani za hali ya juu bali pia ina umuhimu mkubwa katika kuimarisha usalama na kutegemewa kwa mifumo ya nishati. Pamoja na uendelezaji wa viwanda na upanuzi wa soko, bidhaa hii inatarajiwa kufikia matumizi makubwa katika nyanja nyingi, na kuzalisha faida kubwa za kiuchumi na kijamii.

8. Marejeo

[1] Uğraşkan, HC, Duman, FS, & Emik, S. (2023). Uchunguzi wa Athari ya Kijazaji cha Huntit kwenye Upungufu wa Moto na Sifa za Mitambo za Nyenzo Zinazotokana na Mpira wa Silicone katika Utumiaji wa Kebo. Jarida la Wazi la Nano , 8(2), 110-115.

[2] Zhang, X., Wang, Z., Ding, S., Wang, Z., & Xie, H. (2024). Utengenezaji wa Povu ya Polyurethane isiyo na Moto ya Ammonium Polyfosfati Iliyorekebishwa ya Asidi ya Phytic na Sifa Zilizoimarishwa za Mitambo. Polima , 16(15), 2229.

[3] Wu, X., Zhang, X., Wu, J., Li, X., Jiang, H., Su, X., & Zou, M. (2022). Uchunguzi wa Sifa Zilizorudishwa na Moto za Nguvu za Juu za Milipuko ya Mialiko ya Mialiko ya Kuzuia Moto/Polyurethane Composite Elastomers. Polima , 14(23), 5055.

[4] Li, H., Hou, L., Liu, Y., Yao, Z., Liang, L., Tian, ​​D., ... & Niu, K. (2024). Uwekaji Joto Uliosawazishwa, Usiorudishwa na Moto na Sifa za Mitambo za Povu la PU Lililoundwa Kupitia Marekebisho ya Gharama ya EG/APP/SA Ternary Synergistic. Polima , 16(3), 330.

[5] Wang, W., Yang, F., Lu, Y., Luo, Z., Li, F., Wu, Y., ... & Qin, C. (2023). Utumiaji wa Magnesiamu Hidroksidi/Diphenoxy Phosphate katika Nyenzo ya Kebo ya Silicone ya Rubber Flame Retardant. Mipako , 13(5), 934.

[6] Atay, GY, Loboichenko, V., & Wilk-Jakubowski, J. (2024). Uchunguzi wa madini ya calcite na huntite/hydromagnesite katika uwepo wa pamoja kuhusu sifa za uzuiaji wa moto na mitambo ya composites ya kuni. Cement, Wapno, Beton , 45, 2-14.

[7] Liu, L., Zhu, M., Feng, J., Peng, H., Shi, Y., Gao, J., ... & Song, P. (2024). Nyenzo za polima zinazozuia moto na zenye nguvu nyingi zinazowezeshwa na mijumuisho ya ziada ya molekuli. Jumla , 5(2), e494.

[8] Wang, C., Ren, B., Ma, R., & Li, X. (2024). Kizuia miali tendaji chenye msingi wa kibiolojia cha P/N kwa ajili ya kuboresha usalama wa moto na sifa za kiufundi za resini ya epoxy. Uhandisi wa Polima na Sayansi , 64(5), 1234-1245.

[9] Zheng, P., Zhao, H., Li, J., Liu, Q., Zhang, J., & Wu, W. (2024). Kizuia mwali chenye vipengele vingi kilicho na boroni na muundo wa dhamana mbili kwa ajili ya kuimarisha sifa za kiufundi na kutokuwepo kwa mwali wa resini za epoxy. Ripoti za kisayansi , 14, 58709.

[10] Riba, J., Moreno-Eguilaz, M., & Bogarra, S. (2023). Kufuatilia Upinzani katika Nyenzo za Kuhami za Polymeric kwa Maombi ya Usogeaji wa Umeme wenye Voltage ya Juu Yanayotathminiwa na Mbinu Zilizopo za Mtihani: Mahitaji ya Utafiti Yaliyotambuliwa. Polima , 15(18), 3717.

[11] Ouyang, Y., Pourrahimi, AM, Lund, A., Xu, X., Gkourmpis, T., Hagstrand, P.-O., & Müller, C. (2021). Michanganyiko ya ternary inayostahimili unyevu wa juu kulingana na polyethilini na polypropen kwa insulation ya kebo ya nguvu ya thermoplastic. Jarida la Sayansi ya Polima , 59(18), 1014-1025.

[12] Greijer, H., Mirotta, N., Treossi, E., Valorosi, F., Schütt, F., Siebert, L., ... & Hillborg, H. (2022). Uendeshaji unaoweza kutekelezeka kwenye sehemu za umeme uliokithiri katika viunzi vya ZnO tetrapod-silicone kwa insulation ya kebo ya nguvu ya juu-voltage. Ripoti za kisayansi , 12, 9966.

[13] Nazir, MT, Khalid, A., Wang, C., Kabir, I., Yeoh, G., & Phung, BT (2024). Kuimarisha upinzani wa kutokwa kwa moto na uso wa umeme katika insulation ya mchanganyiko wa mpira wa silikoni kupitia hidroksidi ya alumini, udongo na viungio vya nyuzi za glasi. Mchanganyiko wa Hali ya Juu na Nyenzo Mseto , 7, 874.

[14] Tume ya Kimataifa ya Ufundi Electrotechnical. (2018). IEC 60332-1: Majaribio kwenye nyaya za umeme na macho chini ya hali ya moto - Sehemu ya 1: Jaribio la uenezaji wa moto wima kwa waya au kebo iliyopitisha maboksi . Geneva: IEC.

[15] Tume ya Kimataifa ya Ufundi Electrotechnical. (2018). IEC 60332-3: Majaribio kwenye nyaya za umeme na macho chini ya hali ya moto - Sehemu ya 3: Jaribio la uenezaji wa miale wima wa nyaya zilizounganishwa kiwima au nyaya . Geneva: IEC.

[16] Taasisi ya Viwango ya Uingereza. (2013). BS 6387: Viainisho vya mahitaji ya utendakazi kwa nyaya zinazohitajika ili kudumisha uadilifu wa mzunguko chini ya hali ya moto . London: BSI.

[17] Maabara ya Waandishi wa chini. (2019). UL 910: Kiwango cha Mtihani wa Usalama wa Uenezaji wa Moto na Thamani za Wingi wa Moshi kwa Kebo za Umeme na Macho Zinazotumika katika Nafasi za Kusafirisha Hewa ya Mazingira . Northbrook: UL.

[18] Kamati ya Ulaya ya Kuweka Viwango. (2014). TS EN 50575: Kebo za nguvu, udhibiti na mawasiliano - Kebo za matumizi ya jumla katika kazi za ujenzi kulingana na mwitikio wa mahitaji ya moto . Brussels: CEN.

[19] 卓金玉. (2015). 电力电缆设计原理. 北京: 中国电力出版社.

[20] 国家质量监督检验检疫总局. (2018). GB/T 12706-2020 额定电压1kV(Um=1.2kV) hadi35kV(Um=40.5kV)挤包绝缘电力电缆及附件. 北京: 中国标准出版社.

[21] 国家质量监督检验检疫总局. (2019
