Utengenezaji wa muundo uliowekwa wazi wa kubadili mwongozo wa kubadili mwongozo/motorize

Pole iliyowekwa SF6 mzigo wa kubadili mwongozo/motorize

6kv,… .40.5kv, 400a, .. 630,… .1250a

Imetolewa utengenezaji uliobinafsishwa

Suluhisho zima za kubuni, kusanyiko, mtihani

● Muhtasari

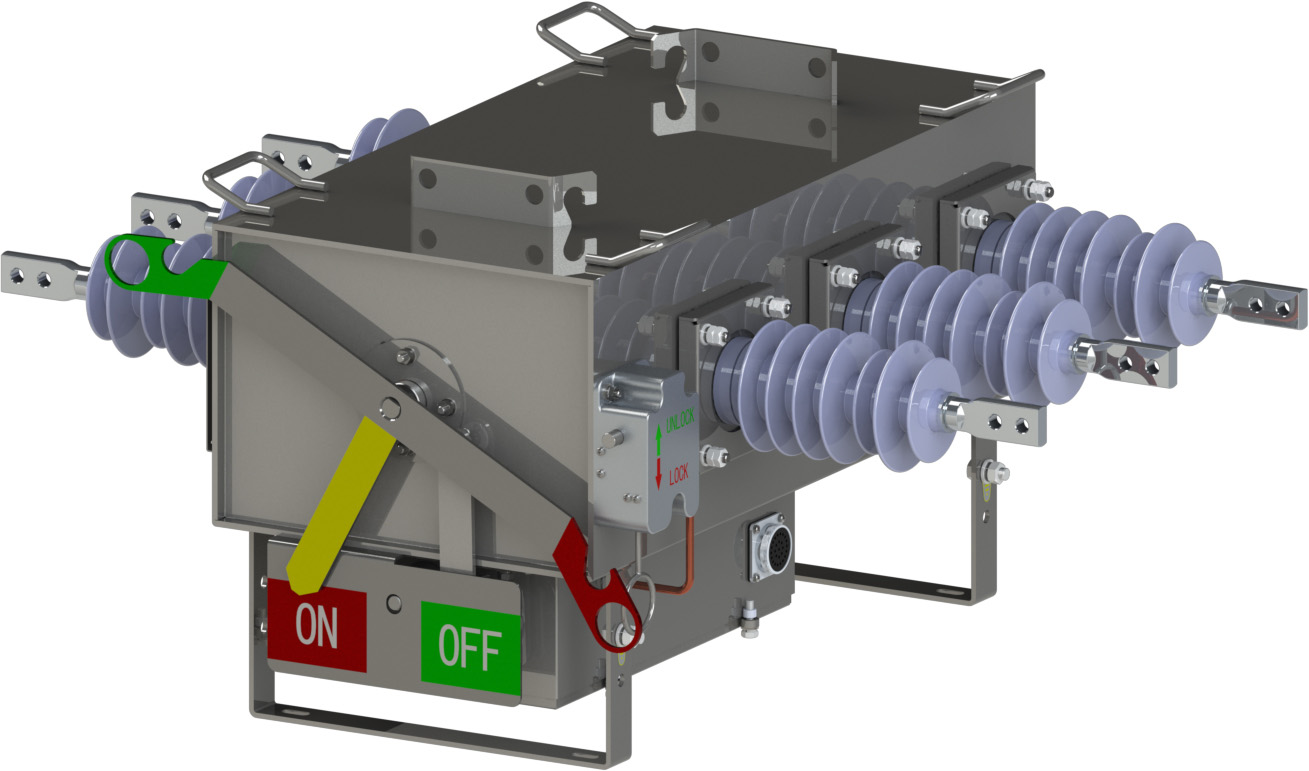

RPS ni SF6-iliyowekwa ndani, ya nje iliyowekwa nje ya mzigo wa mapumziko ya familia kwa mistari ya juu na haswa

Iliyoundwa kwa matumizi katika mifumo ya kisasa ya kudhibiti usambazaji wa kijijini. RPS inatoa matengenezo ya kuaminika

Operesheni ya bure hata katika hali inayohitajika sana ya hali ya hewa ikiwa ni pamoja na mazingira ya chumvi, viwanda vya kutu

Uchafuzi, theluji na barafu. Inayo kuvunjika bora na kufanya makosa uwezo na inakidhi kutengwa

Mahitaji yaliyoainishwa kwa kubadili kwa mapumziko ya mzigo. Tangi ya chuma iliyotiwa huzuia mikondo yote ya kuvuja inayowezekana kote

swichi wazi. RPS inaweza kuendeshwa kwa mikono au motor kuendeshwa kwa udhibiti wa umeme wa ndani na mbali, kusasishwa.

● Mazingira ya huduma

1.Air joto: joto la juu: +85 ℃; Joto la chini: -45 ℃

Unyevu: Unyevu wa wastani wa kila mwezi 95%; Unyevu wa wastani wa kila siku 90%.

Urefu juu ya usawa wa bahari: Upeo wa ufungaji: 2500m au zaidi.

Hewa iliyoko sio dhahiri iliyochafuliwa na gesi yenye kutu na inayoweza kuwaka, mvuke nk Hakuna kutikisika kwa mara kwa mara

● Kutoa

Na madarasa ya hiari ya anuwai ya sasa:

-Type RPS 15, rating6-20 kV na 400A, 16 kaup hadi 1250a, 20ka;

-Type RPS 27, rating22-27 kV na 400A, 16 kaup hadi 1250a, 20ka;

-Type RPS 38, rating30-40.5 kV na 400A, 16 kaup hadi 1250a, 20ka;

Na madarasa ya hiari ya usanidi tofauti wa programu ya gridi ya taifa:

Kazi ya sehemu (sehemu)

50 papo hapo/dhahiri-wakati wa kupita (p.oc)

Awamu ya 51 ya wakati-juu (P.Fast Curve/P.Delay Curve)

Kupakia zaidi (n.fast curve/n.delay curve)

50N mabaki ya ardhi ya papo hapo/wakati dhahiri (G.OC)

51N mabaki ya wakati wa juu-juu (g.fast curve/g.delay curve)

50sef nyeti ya Dunia (SEF)

51c mzigo baridi (mzigo baridi)

Trsotf switch-onto-fault (SOTF)

59 juu ya voltage （ L.over volt ）

27 chini ya voltage (l.under volt)

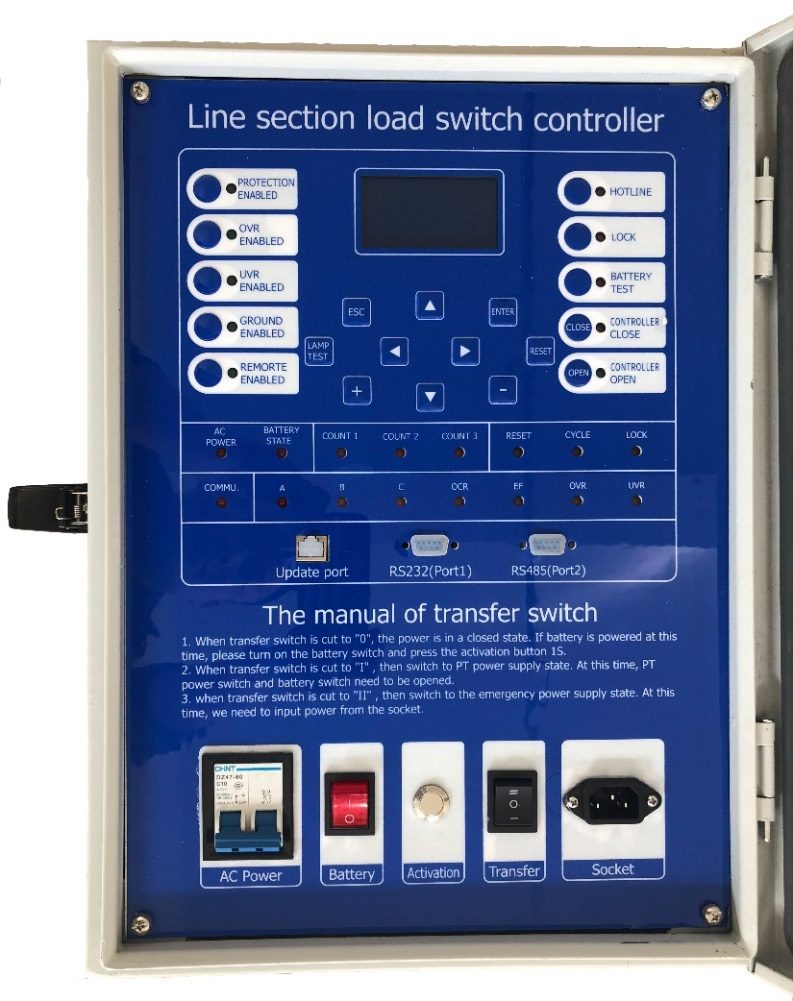

Kazi za Ufuatiliaji:

Awamu za msingi/sekondari na mikondo ya dunia

Mwelekeo

Mstari wa msingi/sekondari na voltages za awamu

Nguvu inayoonekana na sababu ya nguvu

Nguvu halisi na tendaji

Rekodi ya mahitaji ya kihistoria

Voltage ya mlolongo mzuri wa awamu na sasa

Voltage ya mlolongo mbaya wa awamu na sasa

Voltage ya mlolongo wa awamu ya Zero

Mara kwa mara

Hali ya pembejeo/pato la binary

Mzunguko wa safari afya/kutofaulu

Wakati na tarehe

Rekodi mbaya

Rekodi za Tukio

● kipengele cha RPS

Chuma cha pua cha juu 3 mm hutumiwa kwa tank, ambayo imeundwa kwa nguvu yake ya juu na

Mstari wa chini wa kulehemu ili kupunguza kutu, na haswa kuhakikisha usalama wa

Wafanyikazi wa operesheni hata na makosa ya ndani ya arc kwa kiwango cha juu cha makosa ya tank ambayo RPS inaweza

Inastahimili kosa la ndani bila kuingiza gesi moto.

Utaratibu wa Operesheni ya Spring ya Kujitegemea ya Kupitisha Rockwill ® Patent Spiral Spring, hutoa mzigo uliohakikishwa

Vunja kosa fanya uwezo kwa kuhakikisha kasi ya ufunguzi na kufunga ya swichi.

RPS hutolewa na kiashiria cha kuonyesha mwanga ambacho kimeunganishwa moja kwa moja na ubadilishaji wa kubadili

Shaft kutoa dalili wazi na isiyo ya kawaida ya kubadili. Kiashiria kilichotengenezwa kwa nyenzo za kuonyesha mwanga, ambazo

Inaonekana kwa urahisi kutoka kiwango cha ardhi hata usiku katika mvua ya kuendesha.

● Faida kuu mpya za RPS

Toa teknolojia maalum ya kufunga mwongozo wa kifaa na patent mwenyewe, ilitumika kwa kawaida na

hali isiyo ya kawaida. Ni kasi ya kufunga (wakati) kufuata IEC62271-100.

Kazi hii inaweza kumaliza kutoka kwa kosa la activator ya sumaku ambayo wakati activator haiwezi kufanya kazi itasababisha ajali kuu.

Corrosion sugu, bushing composite

Utaratibu wa kufunga mwongozo (pamoja na fimbo ya ndoano)

Ardhi ya kuaminika ya nyumba

Kiashiria cha O/C (kilichotengenezwa kwa nyenzo za kuonyesha mwanga),

Uendeshaji wa operesheni, chachi ya wiani wa gesi ambayo ni kwa urahisi

inayoonekana kutoka kiwango cha ardhi.

Ugunduzi wa kuvuja wa heliamu na uliojumuishwa

na vifaa vya kujaza, ambavyo vinahakikisha uvujaji wa SF6 wa

Kila swichi ni chini ya 0.1% madhubuti kwa mwaka.

Gari la gari, ambalo lilirejeshwa kwa urahisi kwenye tovuti kwa

vitengo vinavyoendeshwa kwa mikono.

● Umbali wa umbali wa RPS

● Transformer ya sasa na sensor ya voltage

Kumbuka: Mabadiliko ya sasa na sensorer za voltage zinaweza kubinafsishwa kulingana na mahitaji.

● Viwango vya kumbukumbu

IEC 62271-1 IEC62271-102 IEC 62271-103

Switchgear ya juu-voltage na kudhibiti. Sehemu ya 103: swichi za voltage iliyokadiriwa juu ya 1 kV hadi na pamoja na 52 kV

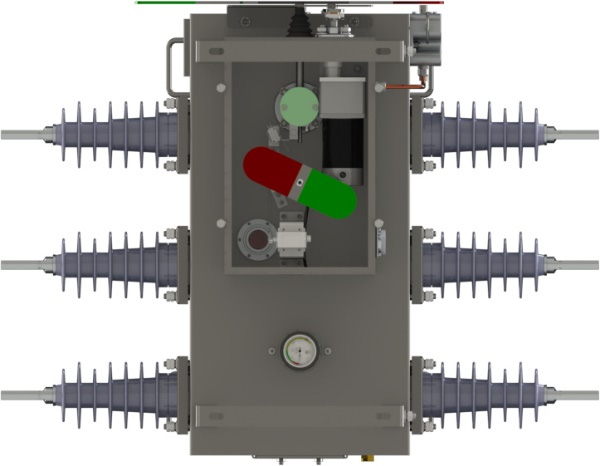

Mbele: Kiashiria cha rangi O/C wazi

● Takwimu kuu za kiufundi
