| Wingi: | |
|---|---|
Ndani ya nyumba: IP54 au IP55 kwa kawaida hutosha kwa maeneo yenye hifadhi kama vile vyumba vya kupanda, korido na vyumba vya chini ya ardhi.
Nje: Chagua IP65 au IP66 kwa mvua ya moja kwa moja, vumbi, na mfiduo wa bomba la maji. Kwa maeneo ya pwani au viwanda, chagua vifaa na vifaa vinavyostahimili kutu.
Mwangaza wa jua wa moja kwa moja: Vifuniko visivyo vya metali au mipako inayostahimili UV hupunguza kufifia na uharibifu wa uso.
Kiwango cha halijoto: Thibitisha kiwango cha halijoto cha kufanya kazi, hasa kwa usakinishaji wa nje katika hali ya hewa ya joto au baridi.
Voltage ya mfumo: Thibitisha mahitaji ya awamu moja ya 230 V au awamu ya tatu 400/690 V. Enclosure lazima iwe na voltage ya kutosha ya insulation na vibali.
Ukadiriaji wa sasa: Linganisha kisanduku na ukadiriaji mkuu wa kikatili, upau wa basi, na vituo, kama vile 100 A, 200 A, 400 A, au thamani mahususi za mradi.
Uhimili wa mzunguko mfupi: Kwa matumizi na matumizi ya viwandani, thibitisha ukadiriaji wa mzunguko mfupi wa vipengee vilivyosakinishwa na vizuizi vya ndani.
| Mazingatio ya | Faida za | Matumizi ya | Kawaida |
|---|---|---|---|
| Chuma kilichovingirwa baridi | Ndani, nje iliyohifadhiwa | Nguvu ya mitambo, gharama ya chini | Inahitaji mipako ya poda au mabati kwa ajili ya ulinzi wa kutu |
| Chuma cha pua | Pwani, viwanda, nje | Upinzani wa kutu, upinzani wa athari | Gharama ya juu, nzito |
| Alumini | Ufungaji wa nje, nyepesi | Nyepesi, sugu ya kutu | Nguvu ya chini ya mitambo kuliko chuma |
| PC/ABS | Ndani, makazi, biashara | Insulation, upinzani UV, lightweight | Nguvu ya chini ya athari kwa joto kali |
| SMC/FRP | Nje, viwanda, matumizi | Upinzani wa kutu, insulation, nguvu ya juu | Gharama ya juu, mahitaji maalum ya kuweka |
IP54: Imelindwa na vumbi na sugu ya mnyunyizio. Inafaa kwa matumizi ya nje na ya ndani.
IP65: Inayozuia vumbi na ndege ya maji imelindwa. Inafaa kwa mitambo mingi ya nje.
IP66: Imelindwa na ndege isiyo na vumbi na yenye nguvu ya ndege ya maji. Inafaa kwa maeneo wazi ya nje na ya kuosha.
Ukadiriaji wa MA: Kwa maeneo ya umma au ya viwandani, chagua ukadiriaji wa upinzani wa athari kama vile IK08 au IK10.
Nafasi ya ndani: Ruhusu nafasi ya kutosha kwa mita, vivunja, vituo, nyaya, na kipenyo cha kupinda kebo.
Aina ya kupachika: Imepachikwa ukutani, iliyopachikwa nguzo, iliyosimama sakafuni, au iliyopachikwa kwenye bomba. Thibitisha njia ya usakinishaji kabla ya kuagiza.
Nafasi ya mashimo ya kupandikiza: Angalia nafasi ya usaidizi na vipimo vya shimo dhidi ya ukuta au muundo wa nguzo.
Ingizo la kebo: Chagua juu, chini, pembeni, au ingizo la nyuma lenye tezi za kebo zinazofaa na kuziba.
Dirisha la uwazi: PC au dirisha la akriliki kwa usomaji wa mita bila kufungua mlango.
Aina ya mlango: mlango mmoja au mbili. Thibitisha upande wa bawaba na mwelekeo wa ufunguzi.
Kufunga: Kufunga vitufe, kufuli, au kufuli inayoweza kuzibwa kwa matumizi na usakinishaji wa umma.
Kufunga: Nyenzo ya gasket na muundo wa ukandamizaji huamua ulinzi wa maji na vumbi.
Uingizaji hewa tulivu: Tumia labyrinth au matundu ya utando ikiwa uondoaji wa joto unahitajika wakati wa kudumisha ulinzi wa IP.
Upozaji unaoendelea: Kwa vipengele vyenye msongamano mkubwa, zingatia feni zilizochujwa au viyoyozi vilivyo na ukadiriaji ufaao wa IP.
Udhibiti wa mgandamizo: Tumia utando au hita zinazoweza kupumua katika mazingira yenye unyevunyevu na halijoto tofauti.
Ulinzi wa kuingia: IEC 60529.
Mikusanyiko ya voltage ya chini: IEC 61439-1 na IEC 61439-2, inapohitajika.
Viunga vya kupima: Mahitaji ya matumizi ya ndani na mfululizo wa GB/T 7251.
Uhifadhi: Omba michoro ya vipimo, vyeti vya nyenzo, ripoti za majaribio ya IP na maagizo ya usakinishaji.
| Kitengo | cha Parameta | Aina ya Kawaida / Chaguo |
|---|---|---|

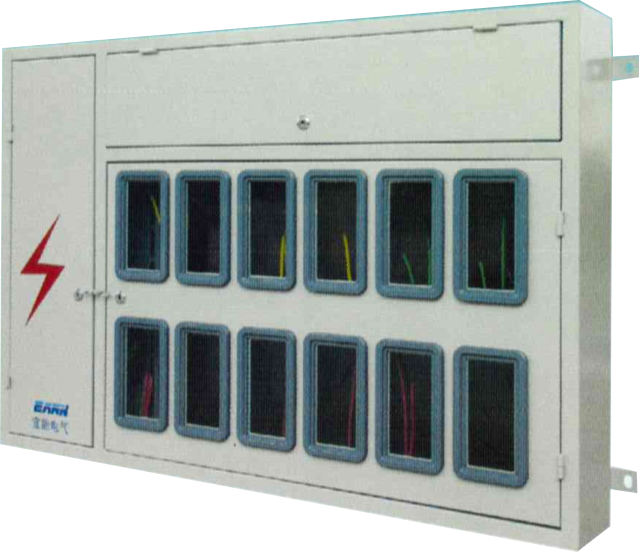

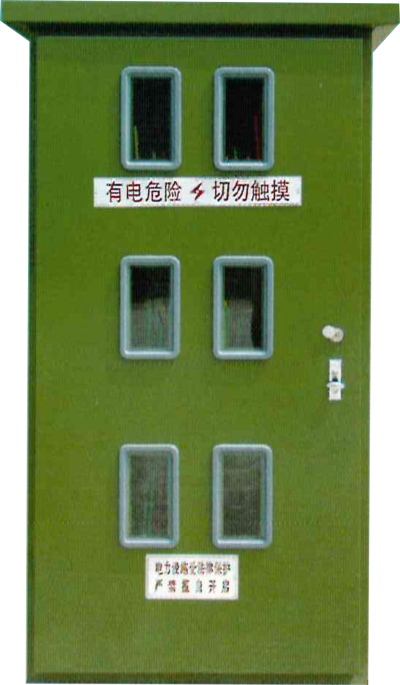

| Aina | — | Sanduku la mita za umeme za nje / za ndani |
| Nyenzo | — | Chuma kilichoviringishwa baridi, chuma cha pua, alumini, PC/ABS, SMC/FRP |
| Matibabu ya uso | — | Mipako ya poda, galvanizing, uchoraji, mipako UV-sugu |
| Digrii ya Ulinzi | — | IP54, IP55, IP65, IP66 |
| Upinzani wa Athari | — | IK07, IK08, IK10 |
| Kiwango cha Voltage ya insulation | V | 230/400/690 |
| Imekadiriwa sasa | A | 63, 100, 200, 400, 630, desturi |
| Mara kwa mara | Hz | 50/60 |
| Ufungaji | — | Imewekwa kwa ukuta, iliyowekwa na nguzo, iliyosimama sakafu, iliyopigwa |
| Aina ya mlango | — | Mlango mmoja, mlango mara mbili, na au bila dirisha la uwazi |
| Nyenzo ya Dirisha | — | PC, akriliki, kioo kali |
| Funga | — | Kufuli ya ufunguo, kufuli, kufuli inayoweza kuzibwa |
| Ingizo la Cable | — | Juu, chini, upande, nyuma; cable gland au knockout |
| Gasket | — | Polyurethane, silicone, EPDM |
| Uingizaji hewa | — | Tundu la labyrinth, tundu la membrane, feni iliyochujwa, hiari |
| Joto la kufanya kazi | °C | -25 hadi +55, desturi |
| Rangi | — | RAL 7035, RAL 7032, nyeupe, kijivu, desturi |
| Dimensions | mm | Imebinafsishwa kulingana na mpangilio wa mita na kivunja |
| Nafasi ya Mashimo ya Kuweka | mm | Kulingana na kuchora au mahitaji ya mradi |
| Viwango | — | IEC 60529, IEC 61439-1/2, GB/T 7251 |
| Ufungashaji | — | Katoni, kesi ya mbao, godoro |
Kumbuka: Specifications ni customizable. Thibitisha vipimo vya mwisho, nyenzo, na shahada ya ulinzi dhidi ya michoro ya mradi kabla ya kuagiza.
Vipimo vya umeme vya makazi na biashara
Vyumba vya usambazaji wa nguvu za viwandani na udhibiti
Vituo vya kupima mita za matumizi ya nje
Vituo vya kupima nishati ya jua na nishati mbadala
Ugavi wa umeme wa muda na maeneo ya ujenzi
Miundombinu ya umma na mita za taa za barabarani
Ufungaji wa pwani, vumbi, na unyevu wa juu
