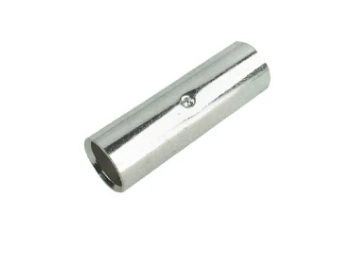

Nguvu ya umeme inayofaa kiunganishi cha kiunganishi cha bimetal

5 0 Maoni

Uwekaji huu wa nguvu za umeme ni kiunganishi cha kebo ya kiunganishi cha bimetal iliyoundwa kuunganisha vikondakta vya shaba na alumini katika mifumo ya nguvu ya chini na ya kati. Inatumia bamba la mpito la shaba na alumini iliyounganishwa kwa metallu ili kuzuia kutu ya mabati kwenye sehemu ya kuunganisha. Inapatikana katika miundo ya bolted, mbano au iliyounganishwa, inafaa viunga vya kebo, pau za basi, vifaa vya kubadilishia umeme, transfoma, na viambatisho vya mstari wa juu. Masafa ya kondakta ya kawaida ni 16-800 mm², na ukadiriaji wa sasa unalingana na mahitaji ya mradi. Kwa ununuzi, thamani muhimu ni upinzani thabiti wa mawasiliano, nguvu ya juu ya kuvuta nje ya mitambo, na utangamano na vikondakta vya shaba na alumini bila sahani za ziada za mpito. Inapunguza joto la viungo, hatari ya kutu, na matengenezo katika miunganisho ya metali mchanganyiko.

Wingi:
Hali ya upatikanaji:





Uliza Ongeza kwenye Kikapu

Maelezo ya bidhaa

1. Nyenzo ya Kondakta na Mchanganyiko wa Uunganisho

Thibitisha metali zinazounganishwa:

Shaba hadi alumini: Kiunganishi cha kawaida cha bimetali chenye mpito wa shaba-alumini.
Alumini hadi alumini: Kiunganishi cha alumini au kiunganishi cha bimetal chenye mguso wa alumini-alumini.
Shaba kwa shaba: Kiunganishi cha shaba; bimetal haihitajiki isipokuwa imeainishwa ili kusawazisha.

2. Aina ya Kondakta na Sehemu ya Msalaba

Tambua fomu ya kondakta kila upande:

Kebo iliyokwama, kebo dhabiti, upau wa basi, mirija au kiberiti.
Masafa ya sehemu mbalimbali: kwa kawaida 16–800 mm², huku ukubwa maalum unapatikana.
Thibitisha ikiwa kiunganishi lazima kikubali ukubwa tofauti kwa kila upande, kama vile kebo ya alumini ya mm 240 hadi 120 mm² basbar ya shaba.

3. Wajibu wa Sasa, Voltage, na Mzunguko Mfupi

Ukadiriaji wa sasa: Linganisha na upakiaji unaoendelea na ukingo wa halijoto tulivu na kupanga.
Voltage: Thibitisha mahitaji ya insulation kwa programu za LV au MV.
Uhimili wa mzunguko mfupi: Thibitisha kuwa kiunganishi kinaweza kuhimili mkondo wa mzunguko mfupi wa mfumo bila kupanda kwa joto kupita kiasi au uharibifu wa mitambo.

4. Njia ya Ufungaji

Aina	Maelezo	Matumizi ya Kawaida
Imefungwa	Ufungaji wa mitambo na bolts	Mkutano wa shamba, unaoweza kubadilishwa, uingizwaji rahisi
Mfinyazo	Crimped na chombo hydraulic	Viungo vya kudumu, upinzani wa chini wa mawasiliano
Pamoja	Vipengele vya bolted na compression	Vibration ya juu au miunganisho muhimu
Chagua kulingana na zana zinazopatikana, mahitaji ya matengenezo, na uaminifu wa pamoja.

5. Vipimo na Kiolesura

Toa au thibitisha:

Kipenyo cha shimo la bolt na nafasi
Upana wa mitende, urefu na unene
Ukubwa wa Stud au thread
Kipenyo cha kuingia kwa cable na mwelekeo
Mchoro au sampuli ikiwa sio ya kawaida

6. Mchakato wa Nyenzo na Kuunganisha

Upande wa shaba: T2, TU1, au shaba sawa.
Upande wa alumini: 1060, 1050, au alumini sawa.
Kuunganisha: kulehemu kwa msuguano, kulehemu kwa flash, au kuimarisha. Kulehemu kwa msuguano ni kawaida kwa mpito wa nguvu ya juu wa Cu-Al.
Matibabu ya uso: Uwekaji wa bati kwenye upande wa shaba kwa hiari; upande wa alumini kawaida tupu au kutibiwa kwa oksidi.

7. Mazingira ya Ufungaji

Ndani: Muundo wa kawaida; kuthibitisha kibali na insulation.
Nje: UV, mvua, na upinzani wa joto la baiskeli.
Pwani au viwandani: Bainisha ulinzi wa kutu na upatanifu wa nyenzo.
Unyevu mwingi: Thibitisha matibabu ya uso na kuziba ikiwa inahitajika.
Mtetemo: Tumia aina ya bolted au iliyounganishwa na vipengele vya kufunga.

8. Viwango na Upimaji

Bainisha viwango vinavyotumika:

IEC 61238-1: Viunganishi vya compression na mitambo kwa nyaya za nguvu.
GB/T 14315: Viunganishi vya kebo ya nguvu.
DL/T 759: Viunganishi vya mistari ya juu.
Mahitaji mahususi ya mradi ya ukinzani wa mwasiliani, kupanda kwa halijoto na mtihani wa mzunguko mfupi.
Omba ripoti za majaribio kwa upinzani wa mwasiliani, nguvu ya mkazo na kupanda kwa halijoto ikihitajika.

9. Ufungaji na Utambulisho

Weka alama kwa kila kiunganishi kwa saizi, nyenzo na nambari ya bechi.
Pakiti kwenye katoni au kesi za mbao ili kuzuia deformation.
Jumuisha maagizo ya ufungaji ikiwa inahitajika.

Uainishaji wa kiufundi

Kitengo	cha Parameta	Aina ya Kawaida / Chaguo
Aina	—	Bimetal kiungo cable kontakt, bolted / compression / pamoja
Nyenzo	—	Shaba T2/TU1 + Alumini 1060/1050
Mchakato wa Kuunganisha	—	Ulehemu wa msuguano, kulehemu flash, brazing
Msururu wa Kondakta	mm²	16 - 800, desturi
Kiolesura cha Upande wa Shaba	—	Lug ya cable, basi, tube, thread ya thread
Kiolesura cha Upande wa Alumini	—	Lug ya cable, basi, tube, thread ya thread
Ukubwa wa Bolt	—	M8, M10, M12, M16, desturi
Nafasi ya Mashimo ya Bolt	mm	Kulingana na kuchora
Imekadiriwa sasa	A	100 - 2000, kulingana na sehemu tofauti
Voltage iliyokadiriwa	V	LV / MV inavyotakiwa
Wasiliana na Upinzani	—	≤ 1.1 × rejea ya pamoja ya shaba
Kupanda kwa Joto	K	≤ 45 K kwa sasa iliyokadiriwa
Kuhimili Mzunguko Mfupi	ka	Kulingana na mahitaji ya mfumo
Matibabu ya uso	—	Uwekaji wa bati wa upande wa shaba kwa hiari; upande wa alumini wazi
Ulinzi	—	Ndani / nje
Viwango	—	IEC 61238-1, GB/T 14315, DL/T 759
Ufungashaji	—	Katoni, kesi ya mbao, godoro

Kumbuka: Vipimo, ukadiriaji wa sasa, na maelezo ya kiolesura yamebinafsishwa. Thibitisha dhidi ya michoro au sampuli kabla ya kuagiza.

Maombi ya kawaida

Mpito kati ya kebo ya alumini na upau wa basi wa shaba
Transfoma, swichi na vituo vya kudhibiti gia
Viunganisho vya mstari wa juu wa nje
Viunga vya basi na vifaa vya kituo kidogo
Vigeuzi vya nishati mbadala, hifadhi ya betri na vibadilishaji nguvu
Usambazaji wa nguvu za viwandani na viunganisho vya magari
Maeneo ambayo conductors za shaba na alumini lazima ziunganishwe bila mawasiliano ya moja kwa moja

Nchi ya Asili: Uchina (Bara)

Aina: Kiungo cha Bimeta

Maombi: Nguvu, kiunganishi cha cable

Jinsia: Nyingine

Jina: Kiunganishi cha Cable

Nyenzo: e-cu; Al-99.6%

Matibabu ya uso: mkali

Rangi: fedha, umeboreshwa

Cheti: CE ROHS ISO9001

Kipengele: Ufungaji rahisi, matumizi salama, nafuu

Nambari ya HS: 8536909000

OEM: Imetolewa
