1. Uchaguzi wa Nyenzo ya Kondakta

Mantiki ya uteuzi: Chagua shaba wakati conductivity na kuhimili kwa mzunguko mfupi ni vipaumbele. Chagua alumini wakati kupunguza uzito, kuokoa gharama na upinzani wa kutu ni muhimu zaidi. Kwa pointi za mpito za shaba-alumini, tumia viunganishi vya bimetal ili kuepuka kutu ya mabati.

2. Ukubwa wa Kondakta na Stranding

• Mgawanyiko wa sehemu mbalimbali: 16 – 1500 mm² (4 AWG – 3000 kcmil).

• Stranding: 7, 19, 37, 61, 91, 127 waya. Hesabu za juu zaidi za nyuzi huboresha kunyumbulika lakini zinaweza kupunguza nguvu za mkazo kidogo kwa sehemu husika.

• Darasa: Uwekaji wa mstari wa daraja la AA ni kiwango cha makondakta tupu.

• Kuamua ukubwa kwa sasa ya mzigo, kushuka kwa voltage, sasa ya mzunguko mfupi, na upakiaji wa mitambo (upepo, barafu).

3. Voltage na Ukadiriaji wa Sasa

• Voltage: Vikondakta vilivyochorwa kwa bidii vinatumika katika mistari ya juu kutoka kwa volti za usambazaji hadi viwango vya maambukizi ya EHV. Utendaji wa Corona unaboresha kwa kipenyo kikubwa cha kondakta.

• Ampacity: Inategemea saizi ya kondakta, nyenzo, halijoto iliyoko, kasi ya upepo, mionzi ya jua, na halijoto inayokubalika ya kondakta. Thibitisha ukadiriaji unaoendelea wa sasa na uhimili wa mzunguko mfupi wa mradi.

4. Nguvu ya Mitambo na Span

• Nguvu ya mkazo: Shaba inayotolewa kwa bidii hutoa nguvu ya juu zaidi ya mkazo kuliko shaba iliyochujwa. Aluminium 1350-H19 inatoa nguvu ya wastani.

• Muundo wa muda: Piga hesabu ya kushuka na mvutano chini ya hali mbaya ya upakiaji wa upepo na barafu. Mvutano wa juu unaoruhusiwa kwa kawaida ni 20-25% ya nguvu ya mwisho ya mkazo.

• Vipindi virefu: Kwa vivuko vya mito, mabonde, au mipasho ya muda mrefu zaidi, zingatia ACSR au vikondakta vya nguvu ya juu.

5. Mazingira ya Ufungaji

• Maeneo ya Pwani na viwanda: Bainisha mipako ya hiari au uwekaji wa grisi kwa ajili ya ulinzi wa kutu.

• Maeneo yenye uchafuzi wa juu: Thibitisha mahitaji ya kuenea na kutu.

• Maeneo yenye joto la juu: Thibitisha viwango vya joto vya kondakta dhidi ya hali ya mazingira.

• Vipindi vinavyoweza kutetemeka: Zingatia vidhibiti vya mitetemo au vijiti vya mtetemo wa ond.

6. Matibabu ya uso na Chaguzi za Kubinafsisha

• Sehemu tupu: Kiwango cha mazingira safi.

• Imepakwa mafuta: Kwa ulinzi wa kutu katika maeneo ya pwani au viwanda.

• Iliyooksidishwa: Kwa mahitaji maalum ya kuunganisha au kuonekana.

• Ufungaji maalum: Vipenyo tofauti vya waya, urefu wa kuweka, au mchanganyiko wa nyenzo unaopatikana unapoombwa.

• Ufungaji maalum: Koili, ngoma za mbao, ngoma za chuma, au ngoma za mbao za chuma.

7. Viwango na Upimaji

Bainisha viwango vinavyotumika:

• ASTM B232: Vikondakta vya alumini vilivyowekwa ndani, vilivyoimarishwa kwa chuma-coated (ACSR) - na vipimo vinavyohusiana vya kondakta tupu.

• IEC 61089: Kikolezo cha waya wa pande zote weka kondakta zilizokwama za juu juu.

• BS 215: Vikondakta vya alumini na vikondakta vya alumini, vilivyoimarishwa na chuma.

• GB/T 1179: Kontakt wa waya wa pande zote huweka kondakta zilizokwama za juu juu.
  Omba ripoti za majaribio ya nguvu ya mkazo, ukinzani wa DC na udumishaji.

8. Upinde wa Kipenyo na Urefu wa Ngoma

• Radi ya kupinda: Kwa kawaida 20 × kipenyo cha nje wakati wa usakinishaji kwa makondakta tupu waliokwama.

• Urefu wa ngoma: Chagua kulingana na urefu wa njia, idadi ya viungo, mipaka ya usafiri, na njia ya usakinishaji.

Uainishaji wa kiufundi

Kumbuka: Vipimo hutofautiana kulingana na nyenzo na kukwama. Thibitisha vipimo halisi, data ya majaribio na utiifu wa viwango kabla ya kuagiza.

Maombi ya kawaida

• Njia za usambazaji na usambazaji wa juu

• Mifumo ya kutuliza na udongo

• Umeme wa reli (waya za catenary)

• Njia za usambazaji wa nguvu za viwandani

• Vituo vya mabasi na viunganisho

• Maeneo ya Pwani, viwanda na yenye uchafuzi mkubwa (pamoja na mipako ya hiari)

Taarifa za Kuagiza

Ili kupokea nukuu sahihi, tafadhali toa:

1. Nyenzo: shaba inayotolewa kwa bidii au alumini 1350/1370

2. Eneo la sehemu-mbali (mm²)

3. Usanidi wa kukwama (kwa mfano, 7/2.10, 19/2.50, 37/2.50)

4. Kiwango kinachohitajika: ASTM B232, IEC 61089, BS 215, GB/T 1179, au nyinginezo

5. Matibabu ya uso: tupu, iliyotiwa mafuta, iliyooksidishwa, au maalum

6. Mahitaji ya nguvu ya mvutano

7. Jumla ya urefu na urefu uliopendekezwa wa ngoma

8. Mahitaji ya ufungaji

9. Mlango wa mwisho

Metal-oxide upasuaji wa upasuaji kwa kinga ya kupita kiasi

Utangulizi wa Bidhaa

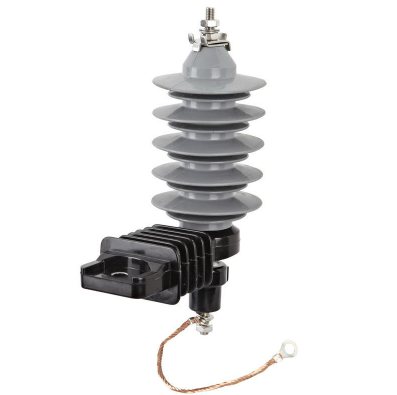

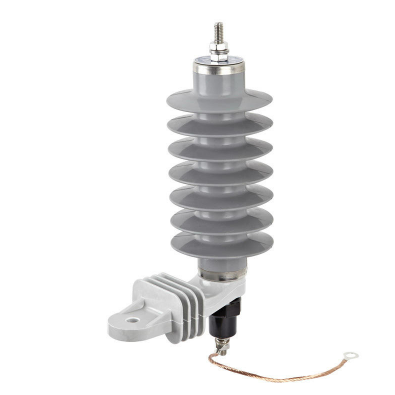

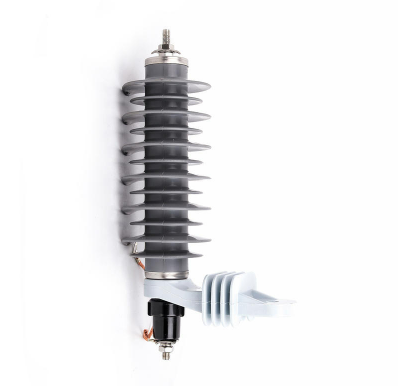

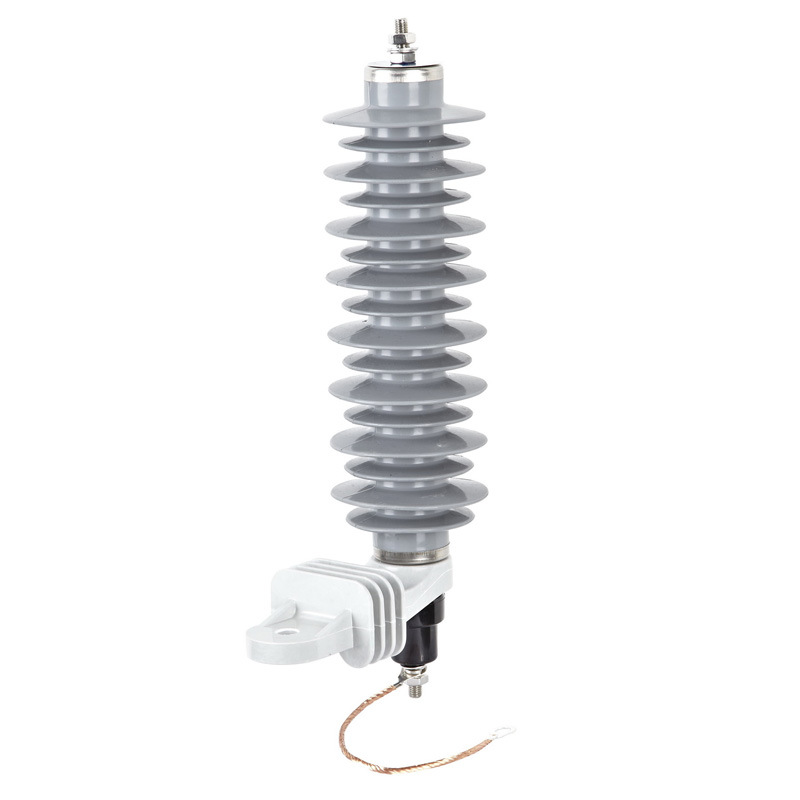

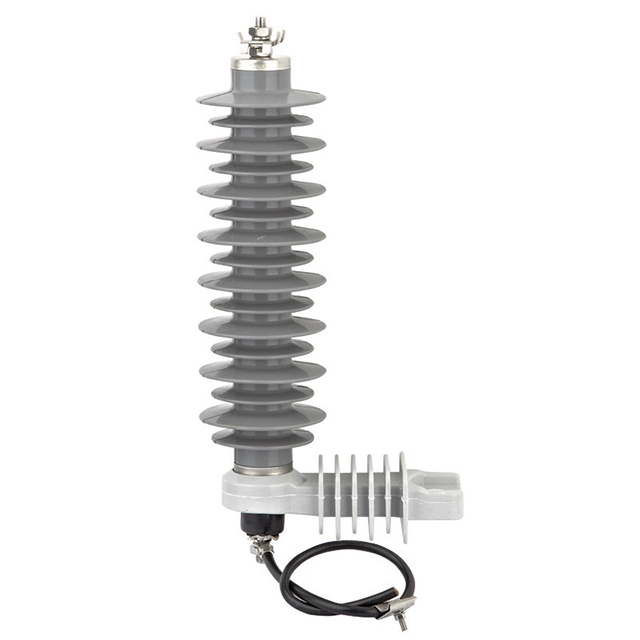

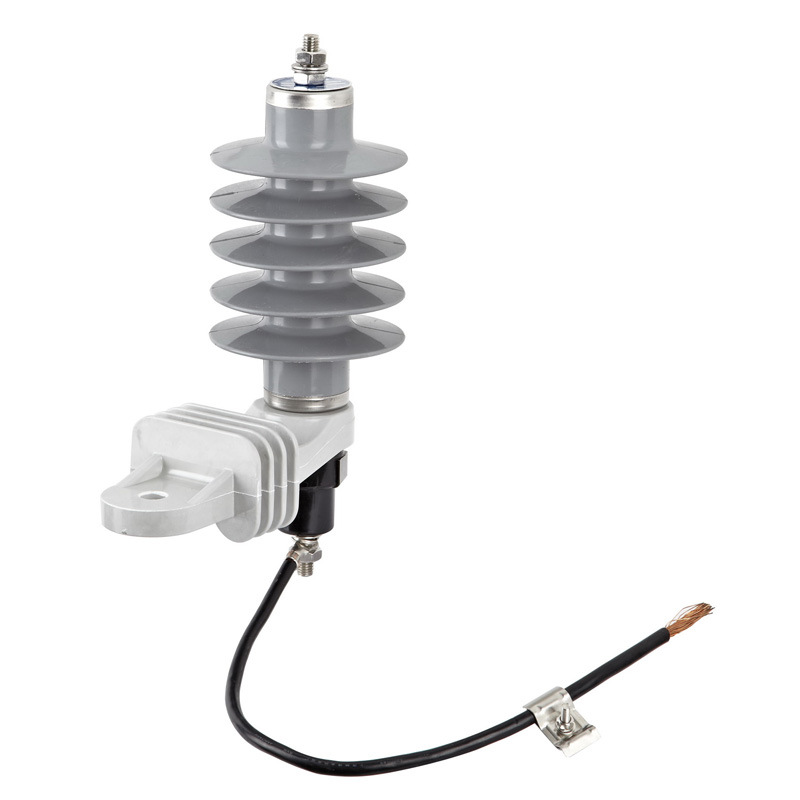

Kizuia kuongezeka kwa oksidi ya metali (kikamata MO) ni kifaa cha varistor kisicho na pengo cha oksidi ya zinki iliyoundwa kulinda vifaa vya mfumo wa nishati dhidi ya voltage nyingi zinazosababishwa na mapigo ya umeme na operesheni za kubadili. Inafaa kwa transfoma, switchgear, kusitishwa kwa cable, motors, na mistari ya juu katika mitandao ya usambazaji na maambukizi. Kifunga kinapatikana katika matoleo ya nyumba ya polima au ya porcelaini, yenye voltages iliyokadiriwa kutoka 0.22 kV hadi 500 kV na mikondo ya kawaida ya 5 kA, 10 kA, au 20 kA. Kwa ununuzi, thamani muhimu ni mwitikio wa haraka, uendeshaji usio na matengenezo, na kufuata IEC 60099-4, kuhakikisha uratibu wa kuaminika wa insulation na kupunguza hatari ya kushindwa kwa vifaa.

Jinsi ya Kuchagua Kikamataji Kinachofaa cha Metali-oksidi

1. Mfumo wa Voltage na Usanidi wa Kutuliza

Chagua MCOV ya kukamata kulingana na aina ya kutuliza mfumo. Ukadiriaji wa MCOV uliochapishwa kwa kawaida hutegemea 40°C au 45°C halijoto iliyoko..

MCOV inapaswa kuwa angalau 5% ya juu kuliko voltage ya juu zaidi inayoendelea ya mfumo wa nguvu. Voltage iliyokadiriwa kwa ujumla ni 1.25 × MCOV.

2. Darasa la Mkamataji na Aina ya Maombi

IEC 60099-4:2014 inaainisha vikamataji vya kuongezeka katika madarasa ya kituo (S) na usambazaji (D) kulingana na uwezo wa kushughulikia nishati, imegawanywa katika wajibu wa juu (H), wajibu wa kati (M), na wajibu wa chini (L). IEEE C62.11 inafafanua zaidi aina za programu:

3. Utoaji wa Jina wa Sasa (Katika)

• 5 kA: Ulinzi wa kawaida wa usambazaji, shughuli za wastani za umeme.

• 10 kA: Vituo vidogo, transfoma muhimu, maeneo yenye msongamano mkubwa wa umeme. Imependekezwa kwa programu nyingi za MV/HV.

• 20 kA: Mwangaza wa juu sana wa umeme au vifaa muhimu vya kituo.

4. Darasa la Kunyonya Nishati na Utoaji wa Mstari

Uwezo wa kunyonya nishati huamua uwezo wa mkamataji kustahimili mapigo mengi ya umeme au matukio ya kuongezeka kwa muda mrefu. Madarasa ya kutokwa kwa mstari (kwa IEC 60099-4) ni pamoja na Daraja la 1 (2 kJ/kV), Darasa la 2 (5.5 kJ/kV), Darasa la 3 (6.0 kJ/kV), na la juu zaidi. Chagua darasa linalolingana na wajibu wa nishati unaotarajiwa wa usakinishaji.

5. Nyenzo ya Nyumba: Polima dhidi ya Kaure

Chagua polima wakati uzito, usalama, na utendaji wa uchafuzi ni vipaumbele. Chagua porcelaini wakati mzigo mkubwa wa mitambo na utulivu wa muda mrefu wa UV ni muhimu.

6. Umbali wa Creepage na Kiwango cha Uchafuzi

Chagua umbali wa creepage kulingana na mazingira ya usakinishaji kwa IEC 60815:

Nyumba za kawaida za mpira wa silikoni zimeundwa kwa umbali maalum wa chini wa 31 mm/kV, kufikia kiwango cha uchafuzi wa Kitengo cha IV (kizito sana)..

7. Mazingira ya Ufungaji

• Switchgear ya ndani: Miundo iliyobanana iliyo na kibali kinachofaa. Thibitisha kupungua kwa urefu na halijoto iliyoko.

• Vituo vidogo vya nje: Thibitisha umbali wa kupenya kwa kiwango cha uchafuzi wa mazingira na mzigo wa mitambo kutoka kwa upepo/barafu.

• Pwani/jangwa: Bainisha makazi ya polima yenye umbali wa juu wa kupasuka na uso wa haidrofobu.

• Urefu wa juu: Punguza kwa mwinuko zaidi ya m 1,000.

• Maeneo ya mitetemeko: Thibitisha uimara wa mitambo na mahitaji ya kupachika.

8. Viwango na Upimaji

Bainisha viwango vinavyotumika:

• IEC 60099-4: Vizuizi vya kuongezeka kwa oksidi ya metali bila mapengo kwa mifumo ya AC.

• IEEE C62.11: Vizuia kuongezeka kwa oksidi ya metali kwa saketi za nguvu za AC.

• IEC 60099-5: Mapendekezo ya uteuzi na matumizi.

Majaribio ya mara kwa mara yanajumuisha uwezo wa kuhimili AC, kutokwa na uchafu kwa sehemu, na kipimo muhimu cha voltage. Majaribio ya aina yanaweza kujumuisha ushuru wa kufanya kazi, voltage ya mabaki na majaribio ya mzunguko mfupi.

Uainishaji wa kiufundi

Kumbuka: Vipimo hutofautiana kulingana na ukadiriaji wa voltage, darasa na nyenzo za makazi. Thibitisha vipimo halisi na data ya majaribio dhidi ya mahitaji ya mradi kabla ya kuagiza.

Maombi ya kawaida

• Ulinzi wa transfoma na swichi katika vituo vidogo

• Mstari wa usambazaji na ulinzi wa feeder

• Kusitisha kebo na ulinzi wa vifaa vya kebo

• Ulinzi wa benki ya motor, jenereta na capacitor

• Ulinzi wa njia ya upitishaji wa juu

• Mifumo ya nishati mbadala (jua, upepo) na usambazaji wa nguvu za viwandani

• Pwani, jangwa na mazingira yenye uchafuzi mkubwa
