Kujiunga na LV-ABC mistari 0.6/1kv

5 0 Maoni

Wingi:
Hali ya upatikanaji:





Uliza Ongeza kwenye Kikapu

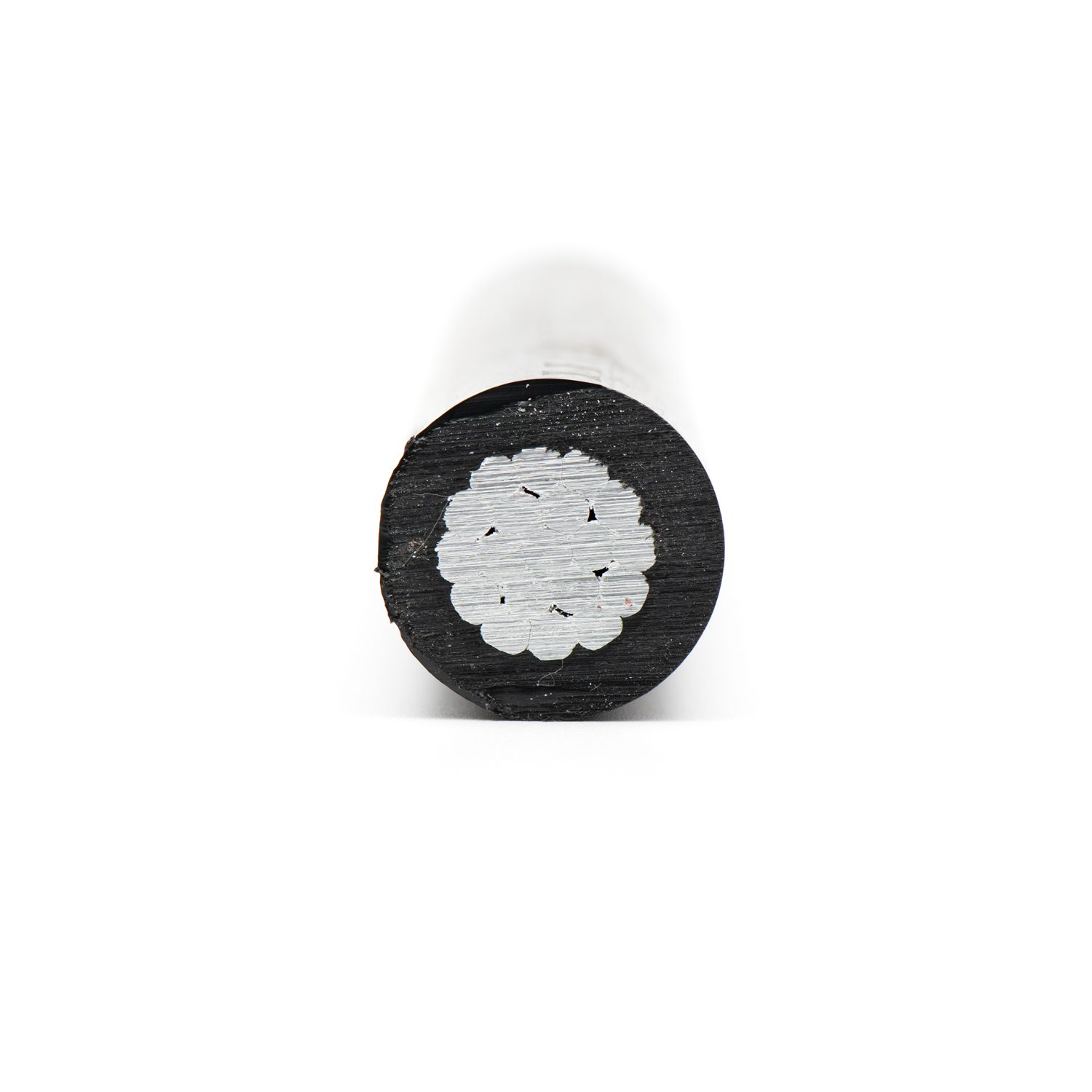

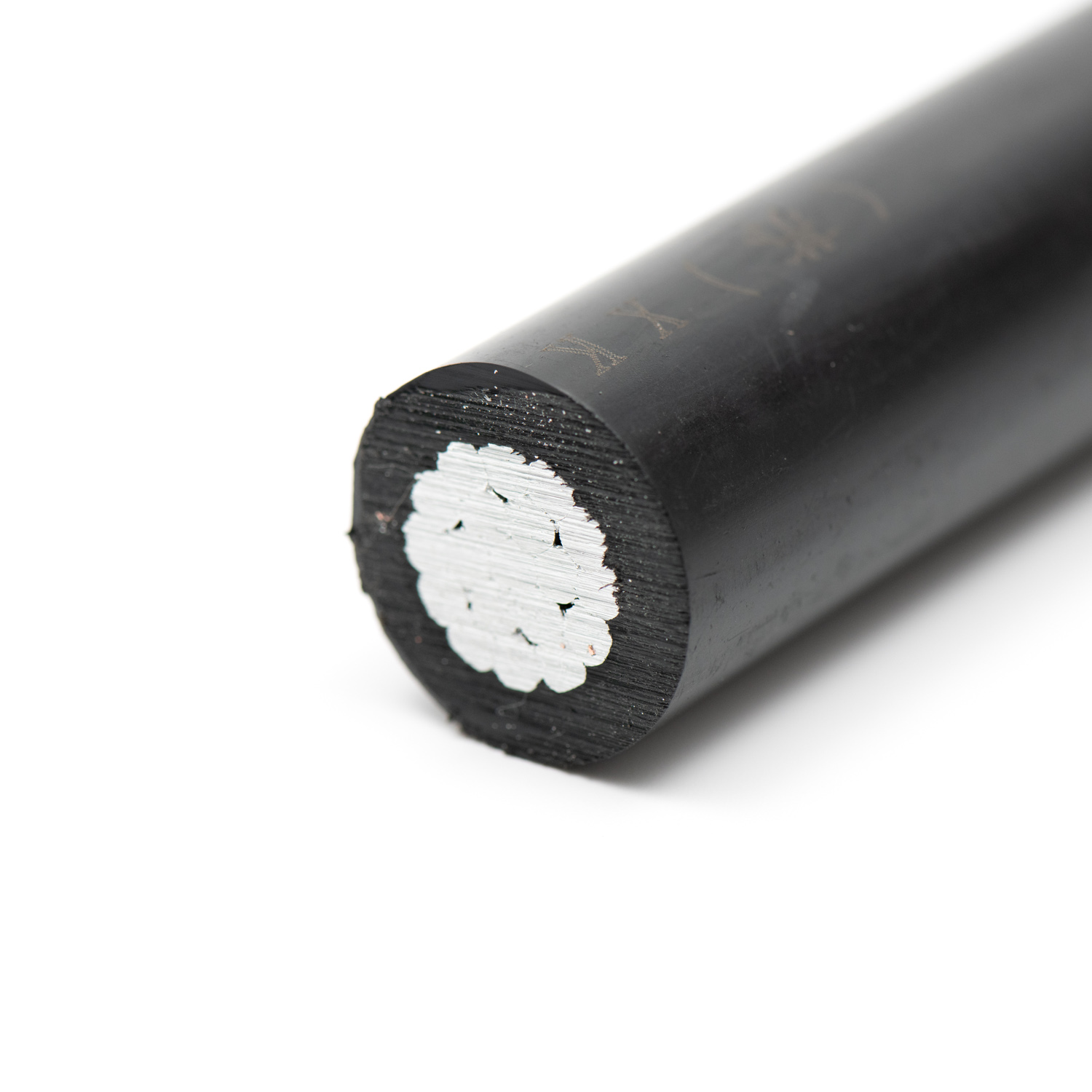

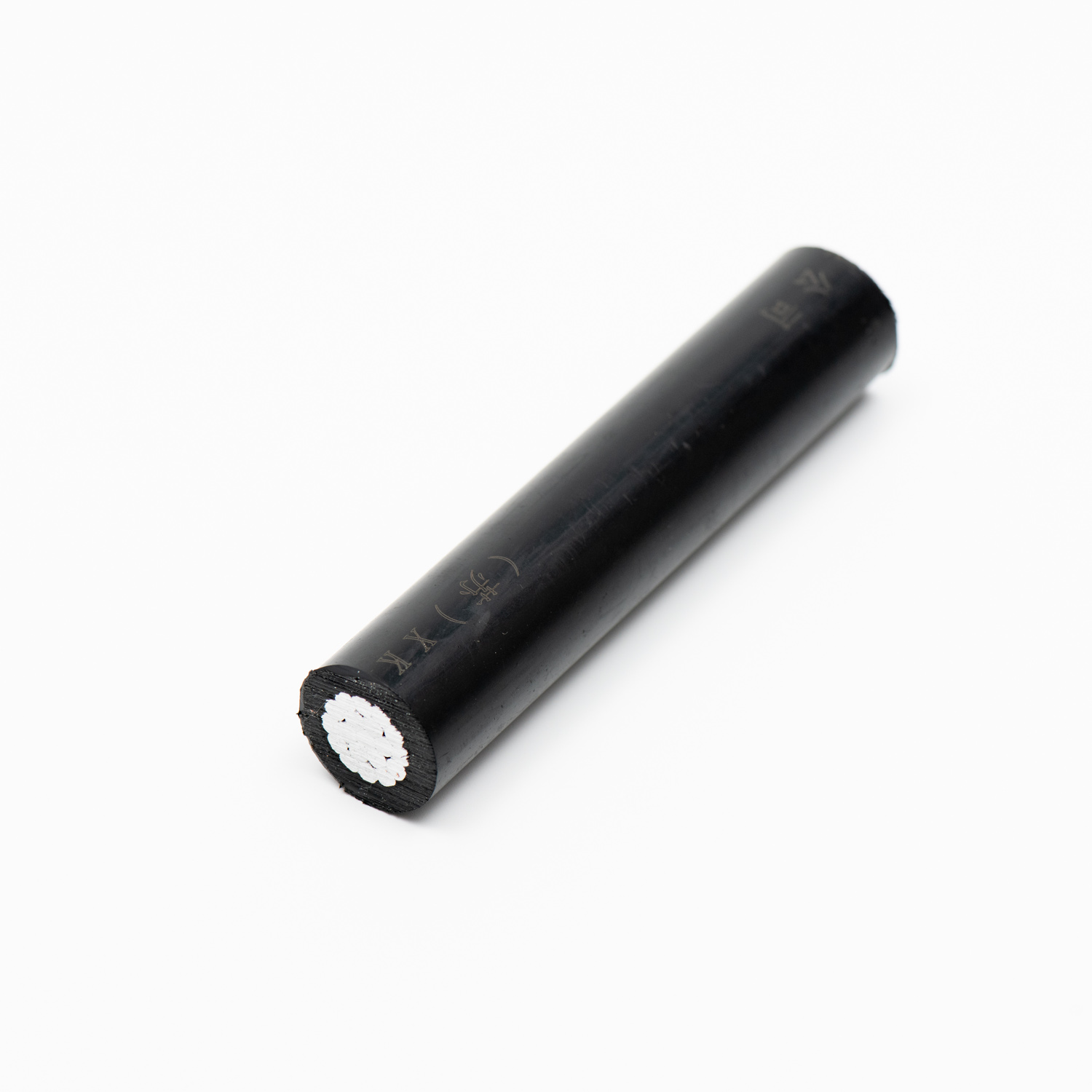

Kebo ya ABC 0.6/1kV ya Aerial Bundled – NFA2X, AsXS(n), 1-AES (Inayotii HD 626)

Kanuni na Viwango

Maelezo ya	parameta
Nambari	ABC 0.6/1kV, NFA2X, AsXS(n), 1-AES
Sandards	HD 626 S1:1996 Sehemu ya 4 Sehemu F, PL WT92/K396, CSN 34761-4F

Ujenzi

Mali muhimu	ya	nyenzo
Waendeshaji wa awamu	Alumini na insulation ya XLPE	Conductivity ya juu, nyepesi, sugu ya UV
Mjumbe wa upande wowote	Alumini na insulation ya XLPE	Upande wowote uliojumuishwa kwa usaidizi wa mitambo na kutuliza

Maombi

Makondakta ya Aerial Bundled (ABC) hutumiwa kwa:

Mitandao ya tawimito ya majengo ya nguvu
Mitandao ya ndani ya majengo ya nguvu

Ufungaji

⚠️ Muhimu: Kebo hizi haziruhusiwi kuzikwa, hata kwenye mifereji.

✅ Njia ya usakinishaji: Usakinishaji wa juu (angani) pekee

Vipengele muhimu

Maelezo ya	Kipengele
Voltage iliyokadiriwa	0.6/1 kV
Insulation	XLPE - sugu ya UV, sugu ya hali ya hewa
Nyenzo za conductor	Alumini (awamu na upande wowote)
Muundo Uliounganishwa	Compact, kuhifadhi nafasi, rahisi kusakinisha
Inayoambatana na HD 626	Inakidhi viwango vya Ulaya vya nyaya zilizounganishwa angani
Maombi	Usambazaji wa nguvu za juu kwa majengo na mitandao ya ndani

Maelezo ya Kiufundi (Kawaida)

Thamani	ya Kigezo
Voltage iliyokadiriwa	0.6/1 kV
Nyenzo za conductor	Aluminium
Nyenzo za insulation	XLPE (polyethilini iliyounganishwa na msalaba)
Idadi ya Cores	Kama ilivyo kwa usanidi wa AsXS(n).
Kiwango	HD 626 S1:1996
Ufungaji	Rudia tu (hakuna mazishi ya moja kwa moja, hakuna mazishi ya mfereji)

Maombi

Maombi	ya Sekta
Majengo ya Nguvu	Mitandao ya tawi, usambazaji wa nguvu wa ndani
Vituo vya Viwanda	Usambazaji wa juu kwa majengo na vifaa
Complexes kibiashara	Usambazaji wa nguvu ya angani

Vipimo vya conductors za awamu

Sehemu ya msalaba	Conductor Kipenyo		Unene wa Insulation		Kipenyo cha msingi	Uwezo wa sasa wa kubeba	Kuvunja Mzigo
(mm²)	min.	max.	Nom.	min.	min	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)	(A*)	(KN)
16	4.6	5.1	1.2	1.00	7.8		2.60
25	5.6	6.5	1.3	1.07	10.1	107	4.17
35	6.6	7.5	1.3	1.07	11.0	132	5.78
50	7.7	8.6	1.5	1.25	12.5	165	8.45
70	9.3	10.2	1.5	1.25	14.0	205	11.32
95	11.0	12.0	1.7	1.50	16.1		15.30
120	12.5	13.5	1.8	1.60	17.6		20.00
150	13.9	15.0	1.8	1.60	18.8		25.00

* Hufafanuliwa kwa joto la kawaida la 35 ° ℃ na joto la max.conductor ya 80 ° ℃.

Vipimo vya messenger ya neutral conduc tors

Idadi ya sehemu za cores × sehemu ya msalaba +conductors za taa za umma +Sehemu ya msalaba ya upande wowote (mm²)	Kipenyo cha kifungu Takriban. (mm)
2 × 16	15
2 × 25	18
2 × 35	20
4 × 16	18
4 × 25	22
4 × 35	25
4 × 50	28
4 × 70	32
4 × 70+1 × 35	36
4 × 70+2 × 35	40
4 × 95	37
4 × 120	40
4 × 120+2 × 35	43
4 × 150	44

* Hufafanuliwa kwa joto la kawaida la 35 ° ℃ na joto la max.conductor ya 80 ° ℃.

Vipimo vya conductors wa mjumbe wa upande wowote

Idadi ya sehemu za cores × sehemu ya msalaba +conductors za taa za umma +Sehemu ya msalaba ya upande wowote (mm²)	Kipenyo cha kifungu Takriban. (mm)
2 × 16	15
2 × 25	18
2 × 35	20
4 × 16	18
4 × 25	22
4 × 35	25
4 × 50	28
4 × 70	32
4 × 70+1 × 35	36
4 × 70+2 × 35	40
4 × 95	37
4 × 120	40
4 × 120+2 × 35	43
4 × 150	44

Nambari: ABC 0.6/1KV.

Viwango: HD 626 S1: 1996 Sehemu5-Sehemu D, Amka (SFS 2200).

Ujenzi: Waendeshaji wa Awamu: conductors za aluminium na insulation ya XLPE.

Mjumbe wa Neutral: conductors alumini.

Maombi : conductors za angani hutumiwa kwa mitandao ya jumla ya majengo ya nguvu na mitandao yao ya ndani.

Ufungaji: nyaya hizi haziruhusiwi kuzikwa, hata katika vifungo.

Vipimo vya conductors za awamu

Sehemu ya msalaba	Conductor Kipenyo		Unene wa insulation		Kipenyo cha msingi		Uwezo wa sasa wa kubeba	Kuvunja Mzigo
(mm²)	min.	uvumilivu	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* Hufafanuliwa kwa joto la kawaida la 25 ℃ na joto la max.conductor ya 70 ℃.

Sehemu ya msalaba	Kipenyo cha conductor		Unene wa insulation		Kipenyo cha msingi		Uwezo wa sasa wa kubeba	Kuvunja mzigo
(mm²)	min.	uvumilivu	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

Vipimo vya kifungu cha cable

Idadi ya sehemu za cores × sehemu ya msalaba +conductors za taa za umma + Sehemu ya msalaba ya upande wowote (mm²)	Kipenyo cha kifungu Takriban. (mm)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

Mistari ya LV-ABC na Mjumbe wa upande wowote wa ndani

Nambari: ABC 0.6/1KV.

Viwango: HD 626 S1: 1996 Sehemu ya 6-Sehemu E, Amka (SFS 2200)

Ujenzi: conductors za aluminium na insulation ya XLPE.

Maombi: conductors za angani hutumiwa kwa mitandao ya jumla ya majengo ya nguvu na mitandao yao ya ndani.

Ufungaji: nyaya hizi haziruhusiwi kuzikwa, hata katika vifungo.

Vipimo vya conductors za awamu

Sehemu ya msalaba	Conductor Kipenyo		Unene wa Insulation		Diameten ya msingi		Uwezo wa sasa wa kubeba	Kuvunja mzigo
(mm²)	min.	max.	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* Hufafanuliwa kwa joto la kawaida la 30 ℃ na max. Joto la conductor la 90 ℃.

Vipimo vya conductors wa mjumbe wa upande wowote

Sehemu ya msalaba	Conductor Kipenyo		Unene wa Insulation		Kipenyo cha msingi		Uwezo wa sasa wa kubeba	Kuvunja Mzigo
(mm²)	min.	uvumilivu	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* Hufafanuliwa kwa joto la kawaida la 30 ℃ na max.conductor joto la 90 ℃.

Vipimo vya kifungu cha cable

Idadi ya sehemu za cores × sehemu ya msalaba +conductors za taa za umma +Sehemu ya msalaba ya upande wowote (mm²)	Kipenyo cha kifungu Takriban. (mm)
3 × 25+54.6	30.0
3 × 35+K × 16+54.6	33.0
3 × 50+K × 16+54.6	36.0
3 × 70+K × 16+54.6	37.5
3 × 70+K × 25+54.6	40.0
3 × 70+K × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+K × 16+70	46.0
3 × 120+K × 16+95	47.0
3 × 150+K × 16+70	48.0
3 × 150+K × 16+95	49.0

* Kumbuka: k idadi ya conductors taa za umma (K inaweza kuwa sawa na 0.1.2.or 3).

Kabla:

Ifuatayo:

*Thibitisha Kanuni

1	Saizi ya conductor	mm²	70	95	185
2	Kipenyo juu ya conductor.nominal	mm	9.3-10.2	11.6	16.4
3	Unene wa dielectric.nominal	mm	3.4	3.4	3.4
3	Kiwango cha chini kwa uhakika	mm	2.96	2.96	2.96
4	Kipenyo juu ya insulation. nominal	mm	16.1-17.0	21.3	25.9
5	Kipenyo juu ya skrini ya msingi ya kufanya . nominal	mm	18.1-19	23.3	27.9
6	Unene wa mkanda wa shaba.nominal	mm	0.15	1.15	2.15
7	Unene wa sheath.nominal	mm	1.8	1.8	1.8
7	Kiwango cha chini kwa uhakika	mm	1.43	1.43	1.51
8	Saizi ya kawaida	mm²	50	50	70
9	Kipenyo cha jumla cha kifungu.nominal	mm	55.7	67.8	79.2
10	Misa ya kawaida	kilo/m	2.64	3.25	4.65

1	Saizi ya kawaida	mm²	50	70
2	Idadi ya waya		7	7
3	Saizi ya waya (kipenyo)	mm	3.0	3.6
4	Nguvu ya chini ya nguvu ya kila waya	kn	9.26	13.13
5	Elongation wakati wa mapumziko. kiwango cha chini	%	3.5	4.0
6	Unene wa kifuniko cha kinga
	Nominal	mm	1.2	1.2
	Kiwango cha chini kwa uhakika	mm	0.96	1.96
7	Impisewhsandvoag E1.250s		21kv/5min	21kv/5min
