| Wingi: | |
|---|---|

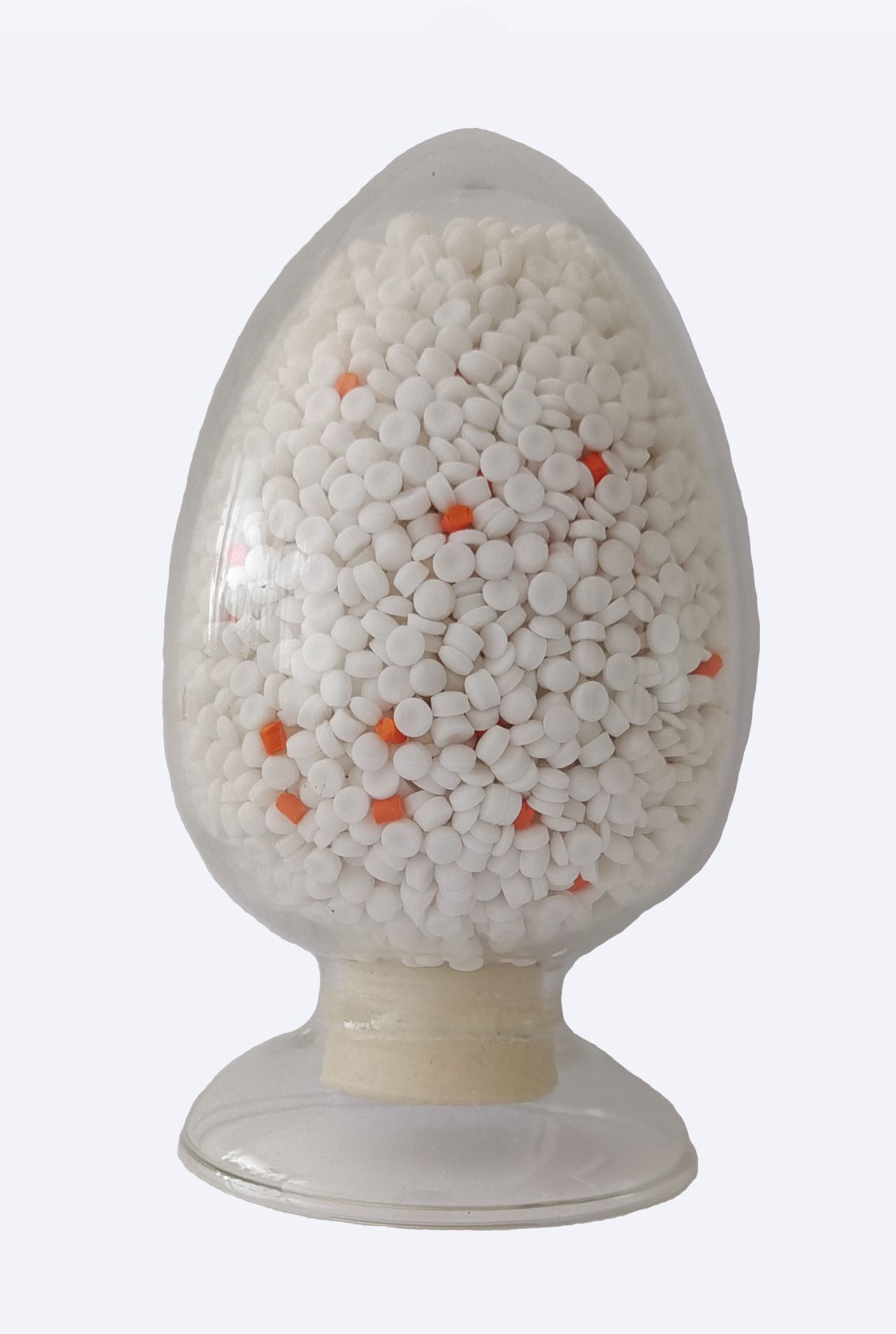

Kiwanja cha Silane XLPE cha njia ya monosil kwa waya na cable hadi 3KV
Nyenzo hii ni aina ya kiwanja cha joto cha maji cha joto cha polyethilini. Inashughulikiwa kwa kutumia resin ya hali ya juu ya polyethilini, wakala wa kuunganisha Silane, mwanzilishi, wakala wa antioxidant, kichocheo na nyongeza zingine. Inayo utendaji bora wa extrusion, index thabiti ya mwili na kemikali; Kasi ya haraka ya extruding na uso laini.
Maombi: 3KV na chini ya nguvu ya cable ya nguvu; Upeo wa joto la kufanya kazi ni 90C.
Mali
Bidhaa | Sehemu | Kiwango Thamani | |||
Nguvu tensile | MPA | IEC 60811- 1- 1 | ≥ 13.5 | 18.0 | |
Elongation wakati wa mapumziko | % | ≥350 | 470 | ||
Athari ya utendaji wa kukumbatia@-76 c | Nambari ya kutofaulu | Sehemu | ASTM D746 | ≤15/30 | 0/30 |
Baada ya kuzeeka @135 C , 168h | Tofauti ya nguvu ya nguvu | % | IEC 60811- 1-2 | ± 20 | +6 |
Kuvunja Tofauti ya Elongation | % | ± 20 | -3 | ||
Kuongeza moto @200 C , 0 .2 MPA , 15min | Elongation chini ya mzigo | % | IEC 60811-2- 1 | ≤ 100 | 55 |
% | ≤ 5 | 0 | |||
Sababu ya dielectric discipation @20 C , 50Hz | － | IEC 60250 | ≤0.001 | 0.0001 | |
Jamaa dielectric mara kwa mara @20 C , 50Hz | － | ≤ 2.35 | 2.25 | ||
Nguvu ya dielectric @20 c | Mv/m | IEC 60243- 1 | ≥ 25 | 37 | |
Kiasi cha resistation @20 c | Ω · m | IEC 60093 | ≥ 1 × 1014 | 6 × 1014 | |
% | ASTM D2765 | ≥ 60 | 66 | ||
Usindikaji
Pendekeza kwa extruder maalum ya polyethilini. Uwiano wa kuchora ni kutoka 18: 1 hadi 25: 1 na vifaa vingine vinahitaji kubadilishwa kulingana na hali.
Eneo | Sehemu ya kulisha | Sehemu ya compression | Sehemu ya homogenization | Sehemu ya mfano |
Kiwango cha joto c | 160- 180 | 180- 190 | 190-200 | 195-205 |
- Juu ya joto ni kwa kumbukumbu tu.
Rejea hali ya kuunganisha
Kwa safu ya jumla ya insulation ya cable (1 mm kwa unene) inaweza kuunganishwa baada ya kuoga katika 90c juu ya maji ya moto kwa masaa 4. Ikiwa unene wa insulation ni kubwa, inapaswa kuwa sawa kupanua wakati wa kuoga. Kupanuliwa na 1mm/4h au kupanua wakati kulingana na joto maalum kwa data iliyopanuliwa.
Hifadhi
Weka kwenye joto la kawaida; Mazingira ya uhifadhi yanapaswa kuwa safi, kavu na hewa; Matumizi bora ndani ya miezi sita kutoka tarehe ya uzalishaji; Tafadhali tumia masaa 16 baada ya begi kufunguliwa.
Ufungashaji wa bidhaa
25kg katika mifuko ya sugu ya aluminium iliyo na unyevu na mifuko ya karatasi ya nje; Palletized Chini.
Kiwanja cha Silane XLPE cha njia ya monosil kwa waya na cable hadi 3KV
Nyenzo hii ni aina ya kiwanja cha joto cha maji cha joto cha polyethilini. Inashughulikiwa kwa kutumia resin ya hali ya juu ya polyethilini, wakala wa kuunganisha Silane, mwanzilishi, wakala wa antioxidant, kichocheo na nyongeza zingine. Inayo utendaji bora wa extrusion, index thabiti ya mwili na kemikali; Kasi ya haraka ya extruding na uso laini.
Maombi: 3KV na chini ya nguvu ya cable ya nguvu; Upeo wa joto la kufanya kazi ni 90C.
Mali
Bidhaa | Sehemu | Kiwango Thamani | |||
Nguvu tensile | MPA | IEC 60811- 1- 1 | ≥ 13.5 | 18.0 | |
Elongation wakati wa mapumziko | % | ≥350 | 470 | ||
Athari ya utendaji wa kukumbatia@-76 c | Nambari ya kutofaulu | Sehemu | ASTM D746 | ≤15/30 | 0/30 |
Baada ya kuzeeka @135 C , 168h | Tofauti ya nguvu ya nguvu | % | IEC 60811- 1-2 | ± 20 | +6 |
Kuvunja Tofauti ya Elongation | % | ± 20 | -3 | ||
Kuongeza moto @200 C , 0 .2 MPA , 15min | Elongation chini ya mzigo | % | IEC 60811-2- 1 | ≤ 100 | 55 |
% | ≤ 5 | 0 | |||
Sababu ya dielectric discipation @20 C , 50Hz | － | IEC 60250 | ≤0.001 | 0.0001 | |
Jamaa dielectric mara kwa mara @20 C , 50Hz | － | ≤ 2.35 | 2.25 | ||
Nguvu ya dielectric @20 c | Mv/m | IEC 60243- 1 | ≥ 25 | 37 | |
Kiasi cha resistation @20 c | Ω · m | IEC 60093 | ≥ 1 × 1014 | 6 × 1014 | |
% | ASTM D2765 | ≥ 60 | 66 | ||
Usindikaji
Pendekeza kwa extruder maalum ya polyethilini. Uwiano wa kuchora ni kutoka 18: 1 hadi 25: 1 na vifaa vingine vinahitaji kubadilishwa kulingana na hali.
Eneo | Sehemu ya kulisha | Sehemu ya compression | Sehemu ya homogenization | Sehemu ya mfano |
Kiwango cha joto c | 160- 180 | 180- 190 | 190-200 | 195-205 |
- Juu ya joto ni kwa kumbukumbu tu.
Rejea hali ya kuunganisha
Kwa safu ya jumla ya insulation ya cable (1 mm kwa unene) inaweza kuunganishwa baada ya kuoga katika 90c juu ya maji ya moto kwa masaa 4. Ikiwa unene wa insulation ni kubwa, inapaswa kuwa sawa kupanua wakati wa kuoga. Kupanuliwa na 1mm/4h au kupanua wakati kulingana na joto maalum kwa data iliyopanuliwa.
Hifadhi
Weka kwenye joto la kawaida; Mazingira ya uhifadhi yanapaswa kuwa safi, kavu na hewa; Matumizi bora ndani ya miezi sita kutoka tarehe ya uzalishaji; Tafadhali tumia masaa 16 baada ya begi kufunguliwa.
Ufungashaji wa bidhaa
25kg katika mifuko ya sugu ya aluminium iliyo na unyevu na mifuko ya karatasi ya nje; Palletized Chini.
