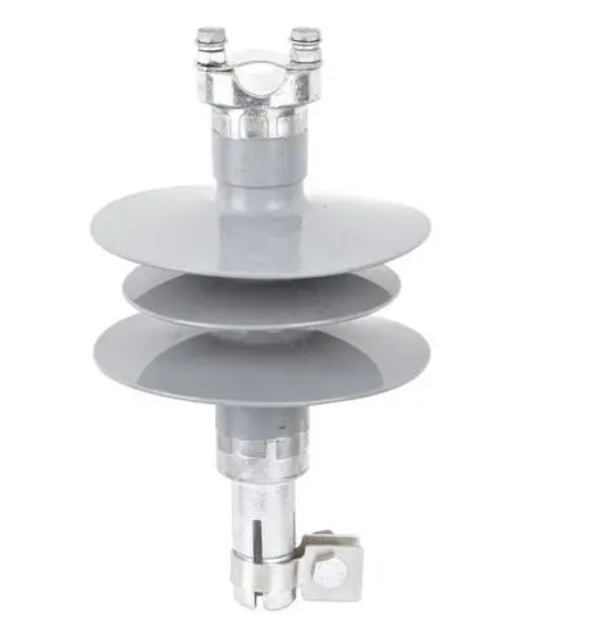

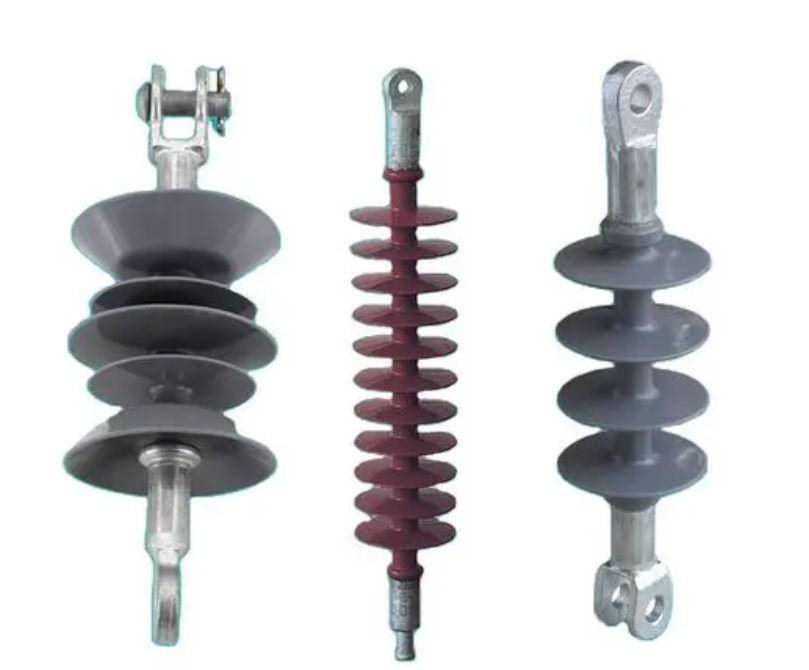

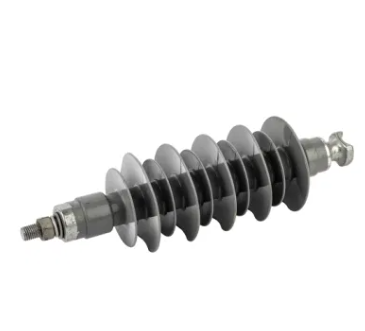

Insulator ya nje ya composite

Insulator ya nje ya composite ni aina ya insulator ya umeme inayotumika katika maambukizi ya nguvu ya juu na mifumo ya usambazaji. Imeundwa kusaidia na kutenga conductors za umeme wakati wa kuhimili hali ya mazingira kama mvua, mionzi ya UV, uchafuzi wa mazingira, na kushuka kwa joto. Insulators za mchanganyiko zinazidi kuwa maarufu kwa sababu ya uzani wao, uimara, na utendaji bora ikilinganishwa na porcelain ya jadi au insulators za glasi.

Viwango

Insulators za nje za composite lazima zizingatie viwango mbali mbali vya kimataifa na kitaifa ili kuhakikisha usalama wao, kuegemea, na utendaji katika mifumo ya nguvu ya umeme. Viwango hivi vinashughulikia muundo, upimaji, na vigezo vya utendaji. Chini ni baadhi ya viwango muhimu vinavyotumika kwa insulators zenye mchanganyiko:

• Viwango vya Kimataifa :

• IEC 61109, IEC 62217, IEC 61462, IEEE 1523, ANSI C29.11.

• Viwango vya kikanda na kitaifa :

• BS EN 61466 (Uingereza), DIN EN 61466 (Ujerumani), ni 14493 (India), GB/T 19519 (Uchina).

• Upimaji na kufuata :

• Vipimo vya mzigo wa mitambo, vipimo vya umeme, vipimo vya uchafuzi wa mazingira, na vipimo vya kuzeeka.

• Uthibitisho wa mtu wa tatu (kwa mfano, KEMA, CESI).

Kuungana

Ujenzi wa insulator ya nje ya composite imeundwa kutoa insulation bora ya umeme, nguvu ya mitambo, na upinzani kwa hali ya mazingira. Kwa kawaida huwa na vitu kadhaa muhimu, kila moja inahudumia kazi maalum. Chini ni kuvunjika kwa kina kwa ujenzi wa insulator ya mchanganyiko:

1. Core (sehemu inayobeba mzigo)

• Nyenzo : Msingi kawaida hufanywa kwa polymer iliyoimarishwa ya fiberglass (FRP) au fiberglass ya epoxy resin-impregnated . Hutoa nguvu ya juu ya mitambo kuhimili mzigo mgumu, wa kushinikiza, na wa kuinama.

2. Sheds za hali ya hewa (nyumba za nje)

• Nyenzo : Imetengenezwa kwa mpira wa silicone au ethylene propylene diene monomer (EPDM) . Inalinda msingi kutoka kwa sababu za mazingira kama mionzi ya UV, unyevu, na uchafuzi wa mazingira.

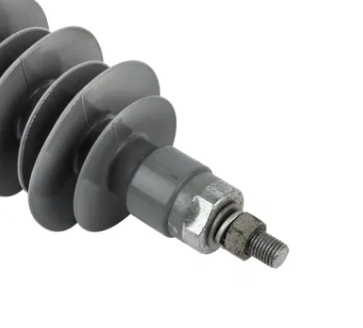

3. Vipimo vya mwisho (viambatisho vya chuma)

• Nyenzo : Kawaida hufanywa na aluminium , ya chuma , au chuma cha ductile . Hutoa uhusiano salama kati ya insulator na conductor (mwisho wa nguvu) na muundo wa msaada (mwisho wa msingi).

Parameta

Vigezo vya umeme

1. Voltage iliyokadiriwa (KV) :

• Mfumo wa kiwango cha juu cha insulator imeundwa kuhimili.

2. Umbali wa Creepage (mm/kv) :

• Umbali wa jumla wa uso kando ya insulator kati ya ncha zilizo na nguvu na msingi.

• Huamua uwezo wa insulator kuhimili uchafuzi na hali ya mvua.

3. Umbali kavu wa arcing (mm) :

• Umbali mfupi sana kupitia hewa kati ya mwisho ulio na nguvu na mwisho wa msingi.

• Muhimu kwa kuzuia flashi chini ya hali kavu.

4. Msukumo wa kuhimili voltage (KV) :

• Uwezo wa insulator kuhimili umeme au kubadili surges.

5. Frequency ya nguvu inahimili voltage (KV) :

• Uwezo wa insulator kuhimili voltage inayoendelea ya kufanya kazi na overvoltages za muda mfupi.

      6. Kiwango cha kutokwa kwa sehemu (PC) :

• Inapima kiwango cha usafirishaji wa sehemu, ambayo inaweza kuonyesha kasoro za insulation.

Vipengee

• Pete za Corona :

• Inatumika katika matumizi ya voltage ya juu kupunguza kutokwa kwa corona na kuzuia uharibifu kwa insulator.

• Vifaa vya kupambana na ndege :

• Imewekwa ili kuzuia ndege kusababisha uharibifu au uchafu.

• Kufuatilia na Upinzani wa mmomomyoko :

• Sheds za mpira wa silicone zinaandaliwa kupinga kufuatilia (uharibifu wa uso) na mmomonyoko unaosababishwa na usafirishaji wa umeme.

Maombi

• Mistari ya maambukizi :

• Kusimamishwa na mvutano wa insulators kwa mistari ya juu.

• Uhamishaji :

• Maingiliano ya msingi wa mashimo kwa bushings, wavunjaji wa mzunguko, na kukatwa kwa swichi.

• Mistari ya usambazaji :

• Wahamasishaji wa posta ya mstari wa kusaidia conductors.

• Umeme wa Reli :

• Mifumo ya juu ya Karatasi.

• Nishati mbadala :

• Upepo na mitambo ya nguvu ya jua.

Ufungashaji na usafirishaji

Tumia masanduku ya mbao na ufungaji wa plastiki kulinda bidhaa kutokana na uharibifu wa mwili, unyevu, na uchafuzi wa mazingira.

Iliyotolewa ulimwenguni kupitia bahari, hewa, au mizigo ya ardhi. Suluhisho za usafirishaji wa kawaida zinapatikana kulingana na mahitaji ya wateja.
