| Wingi: | |
|---|---|
4E
| Mfululizo wa Mfululizo wa | Voltage U₀/U | Cores | Aina ya Ngao | ya Maombi ya Kipenyo cha Kipenyo | cha Kipenyo |
|---|---|---|---|---|---|
| HST-10/1 | 6/10 kV | 1 | 16-35 mm | Ndani / Nje | Mkanda wa shaba / waya |
| HST-10/3 | 6/10 kV | 3 | 20-45 mm | Ndani / Nje | Mkanda wa shaba / waya |
| HST-15/1 | 8.7/15 kV | 1 | 18-40 mm | Ndani / Nje | Mkanda wa shaba / waya |
| HST-15/3 | 8.7/15 kV | 3 | 25-50 mm | Ndani / Nje | Mkanda wa shaba / waya |
| HST-24/1 | 12/20 kV | 1 | 22-48 mm | Ndani / Nje | Mkanda wa shaba / waya |
| HST-24/3 | 12/20 kV | 3 | 30-60 mm | Ndani / Nje | Mkanda wa shaba / waya |
| HST-35/1 | 26/35 kV | 1 | 30-60 mm | Ndani / Nje | Mkanda wa shaba / waya |
| HST-35/3 | 26/35 kV | 3 | 40-75 mm | Ndani / Nje | Mkanda wa shaba / waya |
Seti maalum zinazopatikana kwa vipenyo vya insulation zisizo za kawaida na ujenzi wa kebo.
Ukadiriaji wa voltage (U₀/U): Linganisha na volti iliyokadiriwa ya kebo. Kwa mfumo wa 10kV, tumia 6/10kV au 8.7/15kV kit kulingana na kutuliza. Kwa mfumo wa 35kV, tumia 26/35kV kit.

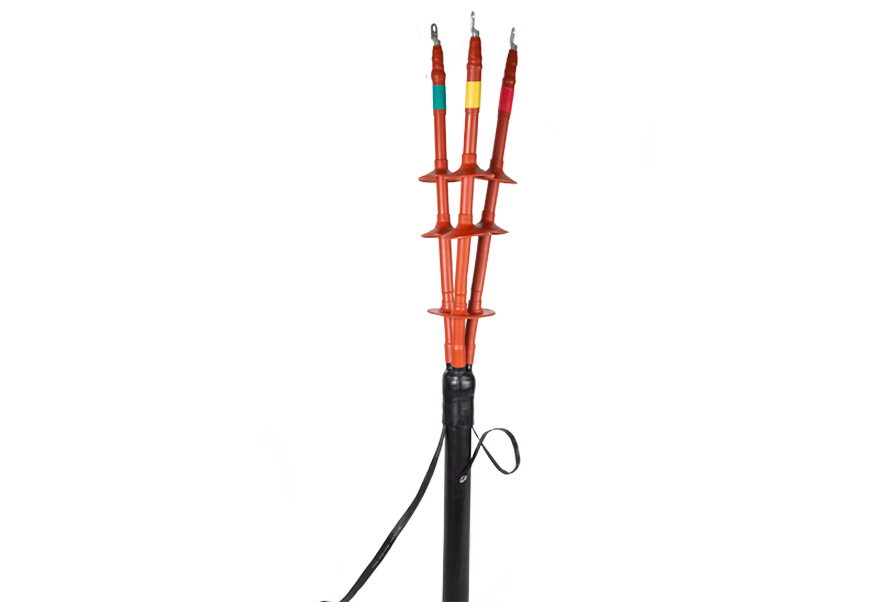

Idadi ya cores: Moja-msingi au tatu-msingi. Seti tatu za msingi ni pamoja na mirija tofauti kwa kila msingi na buti ya kuzuka.
Kipenyo cha nje cha insulation ya kebo: Hiki ndicho kipimo muhimu. Pima kipenyo juu ya skrini ya insulation (bila kujumuisha safu ya nusu conductive). Chagua vifaa ambavyo masafa ya kipenyo hufunika kebo yako. Ikiwa kipenyo cha kebo kinaanguka kati ya saizi mbili za kit, chagua kubwa zaidi na utumie mkanda wa ziada wa kuziba.
Muundo wa ngao: mkanda wa shaba, waya wa shaba, au shea ya risasi. Vifaa vinajumuisha risasi inayofaa ya ardhini na chemchemi ya nguvu isiyobadilika kwa unganisho la ngao. Kwa sheath ya risasi, tumia sleeve ya risasi na solder.
Ndani au nje: Vifaa vya nje vinajumuisha mirija ya kuzuia ufuatiliaji na umbali mkubwa wa kupasuka. Seti za ndani ni fupi zaidi. Wote hutumia kanuni sawa ya kudhibiti mkazo.
Sehemu mtambuka ya kondakta wa kebo: Hubainisha ukubwa wa kizibo cha mwisho. Seti kwa kawaida hujumuisha lugs kwa anuwai ya sehemu-tofauti. Bainisha nyenzo za kondakta (shaba au alumini) na aina ya lug (mgandamizo, bolted, au mitambo).
Mazingira ya usakinishaji: Kwa maeneo yaliyo na uchafuzi mwingi, chagua seti ya nje yenye upenyo uliopanuliwa. Kwa urefu wa juu, punguza voltage. Kwa maeneo ya seismic, tumia viunganisho vinavyobadilika.
| Thamani | ya Kigezo |
|---|---|
| Voltage iliyokadiriwa U₀/U | 3.6/6, 6/10, 8.7/15, 12/20, 18/30, 26/35 kV |
| Upeo wa voltage ya mfumo Um | 7.2, 12, 17.5, 24, 36, 42 kV |
| Ustahimilivu wa mzunguko wa nguvu (dakika 5) | 2.5 U₀ kwa dakika 1 (jaribio la kawaida) |
| Kuhimili msukumo wa umeme (1.2/50 µs) | 60, 75, 95, 125, 150, 170 kV (kulingana na darasa) |
| Kutokwa kwa kiasi kwa 1.73 U₀ | ≤ 10 pC |
| Hali ya joto ya kondakta inayoendelea | 90°C |
| Halijoto ya upakiaji wa dharura | 130°C (≤ 8 h) |
| Joto la mzunguko mfupi | 250°C (≤ sekunde 5) |
| Joto shrink shrinkage joto | 120–140°C |
| Kiwango cha joto kilichopendekezwa cha ufungaji | Juu -10°C |
| Umbali wa tambarare (nje) | ≥ 31 mm/kV |
| Maisha ya rafu ya kit | Miaka 2 kutoka tarehe ya uzalishaji |
| Masharti ya kuhifadhi | Kavu, hewa ya kutosha, chini ya 35 ° C, kuepuka jua |
Andaa kebo: Kata kebo kwa urefu, vua ala ya nje, silaha na matandiko. Acha urefu wa kutosha kwa kukomesha. Ondoa skrini ya insulation ili kufichua insulation. Safu ya bevel ya nusu-conductive.
Weka risasi ya ardhini: Unganisha risasi ya ardhini na ngao ya shaba kwa kutumia chemchemi ya nguvu isiyobadilika. Kwa msingi wa tatu, unganisha kila ngao ya msingi na silaha. Solder au crimp.
Omba neli kudhibiti mkazo: Safi insulation uso. Telezesha mirija ya kudhibiti mkazo juu ya skrini iliyokatwa ya insulation. Pasha joto sawasawa kutoka katikati kuelekea nje hadi upone.
Weka neli za insulation: Telezesha bomba la insulation juu ya bomba la kudhibiti mafadhaiko. Joto hupungua kutoka chini hadi juu ili kuepuka mifuko ya hewa.
Weka mirija ya kuziba: Kwa nje, telezesha mirija ya kuzuia kufuatilia juu ya bomba la insulation. Kupunguza joto. Kwa ndani, tumia bomba la kuziba hapo juu.
Sakinisha lug terminal: Crimp au bolt lug kwa kondakta. Funika pipa na bomba la kuziba na upunguze joto.
Funga na umalize: Weka kichujio cha conductive kwenye sehemu ya kukatwa kwa skrini ikihitajika. Hakikisha mirija yote imerejeshwa kikamilifu na hakuna utupu. Upinzani wa insulation ya mtihani.
Fuata kila wakati mwongozo wa maagizo mahususi wa kit uliotolewa na kila usitishaji.

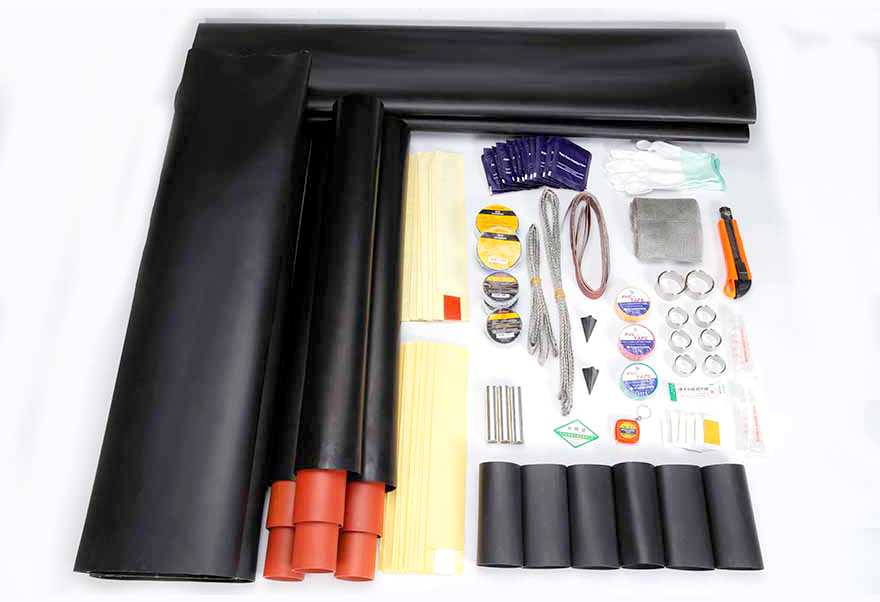

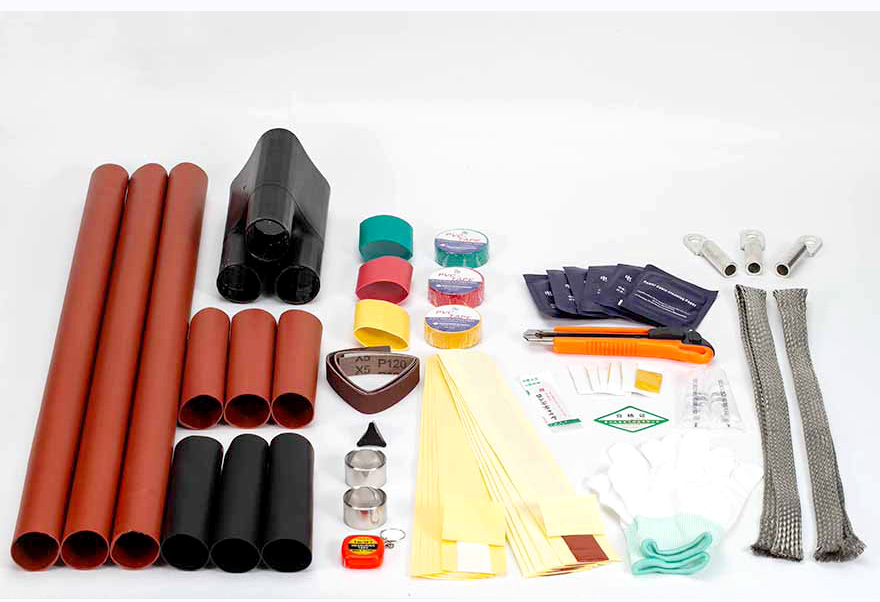

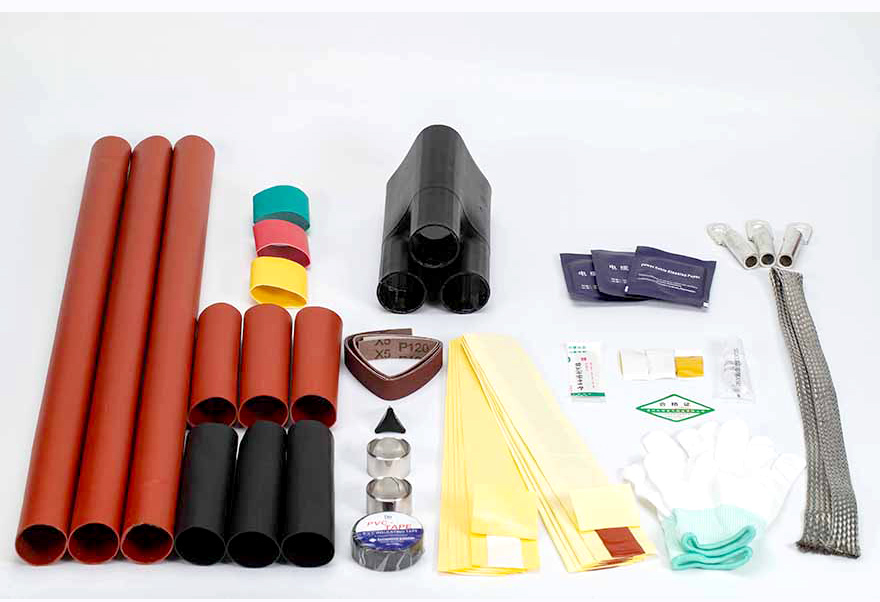

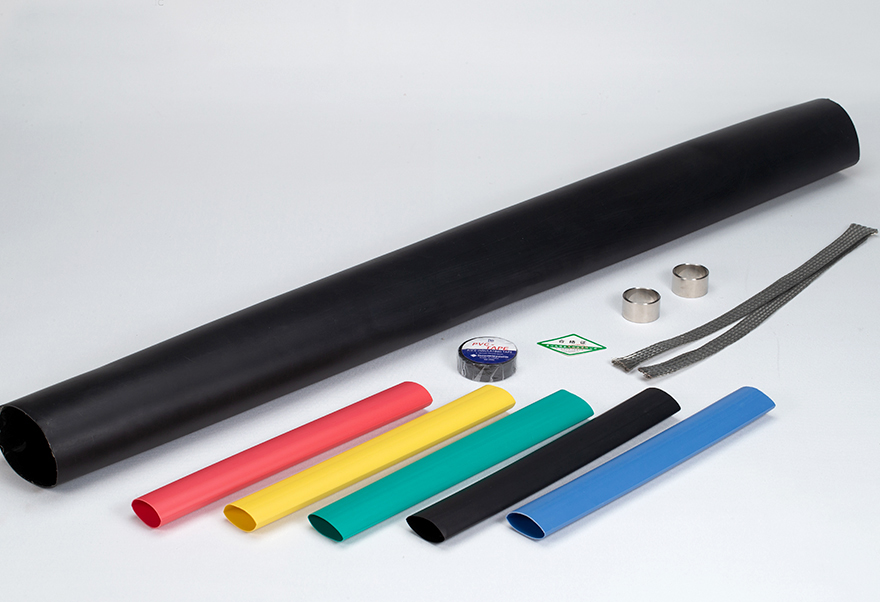

| Maelezo ya | Kiasi cha | Kipengee |
|---|---|---|
| Mirija ya kudhibiti mkazo | 3 | Kupunguza joto, nyekundu |
| Mirija ya insulation | 3 | Kupunguza joto, nyeusi |
| Mirija ya kuzuia ufuatiliaji | 3 | Kupunguza joto, kijivu |
| Boot ya kuzuka | 1 | Kupunguza joto, nyeusi |
| Mirija ya kuziba | 3 | Kupunguza joto, nyeusi |
| Kijazaji cha conductive | 1 | Mrija |
| Uongozi wa chini | 1 | Copper, na lug |
| Chemchemi ya nguvu ya mara kwa mara | 3 | Kwa unganisho la ngao |
| Vipu vya terminal | 3 | Ukandamizaji au bolted |
| Vipu vya kusafisha | Pakiti 1 | |
| Nguo ya abrasive | 1 | |
| Mwongozo wa ufungaji | 1 |
Seti za msingi mmoja na za ndani zina vifaa vichache. Yaliyomo kamili hutofautiana kulingana na muundo.
Switchgear ya voltage ya kati na vitengo kuu vya pete
Transfoma za usambazaji na vituo vidogo vya vifurushi
Masanduku ya matawi ya cable na nguzo za kulisha
Vituo vidogo vya ndani na nguzo za nje
Mifumo ya kukusanya nishati mbadala (jua, upepo)
Usambazaji wa nguvu za viwandani
Rejesha na ukarabati wa nyaya zilizopo za PILC au XLPE
Marejeleo ya kawaida ya mradi: Kukatizwa kwa kebo za msingi tatu za XLPE za 10kV kwa shamba la miale la 2MW nchini Uhispania; 35kV kusitishwa kwa msingi mmoja kwa kiwanda cha chuma nchini Uturuki; Usitishaji wa 20kV wa sehemu tatu za ndani kwa kituo cha data nchini Ujerumani.
✅ Inagharimu - gharama ya chini ya nyenzo na usakinishaji kuliko kushuka kwa baridi
✅ Kiwango kikubwa cha halijoto - -55°C hadi +125°C, yanafaa kwa mazingira magumu
✅ Nguvu ya juu ya dielectric - ≥ 20 kV/mm
✅ Kizuia moto - kinachojizima (IEC 60332-1)
✅ UV na sugu ya hali ya hewa - inafaa kwa matumizi ya nje (pamoja na sheds za hali ya hewa)
✅ Miaka 30+ ya maisha ya huduma - imethibitishwa kuegemea kwa muda mrefu
✅ Inatumika na nyaya za LV, MV, na HV - hadi 35 kV
