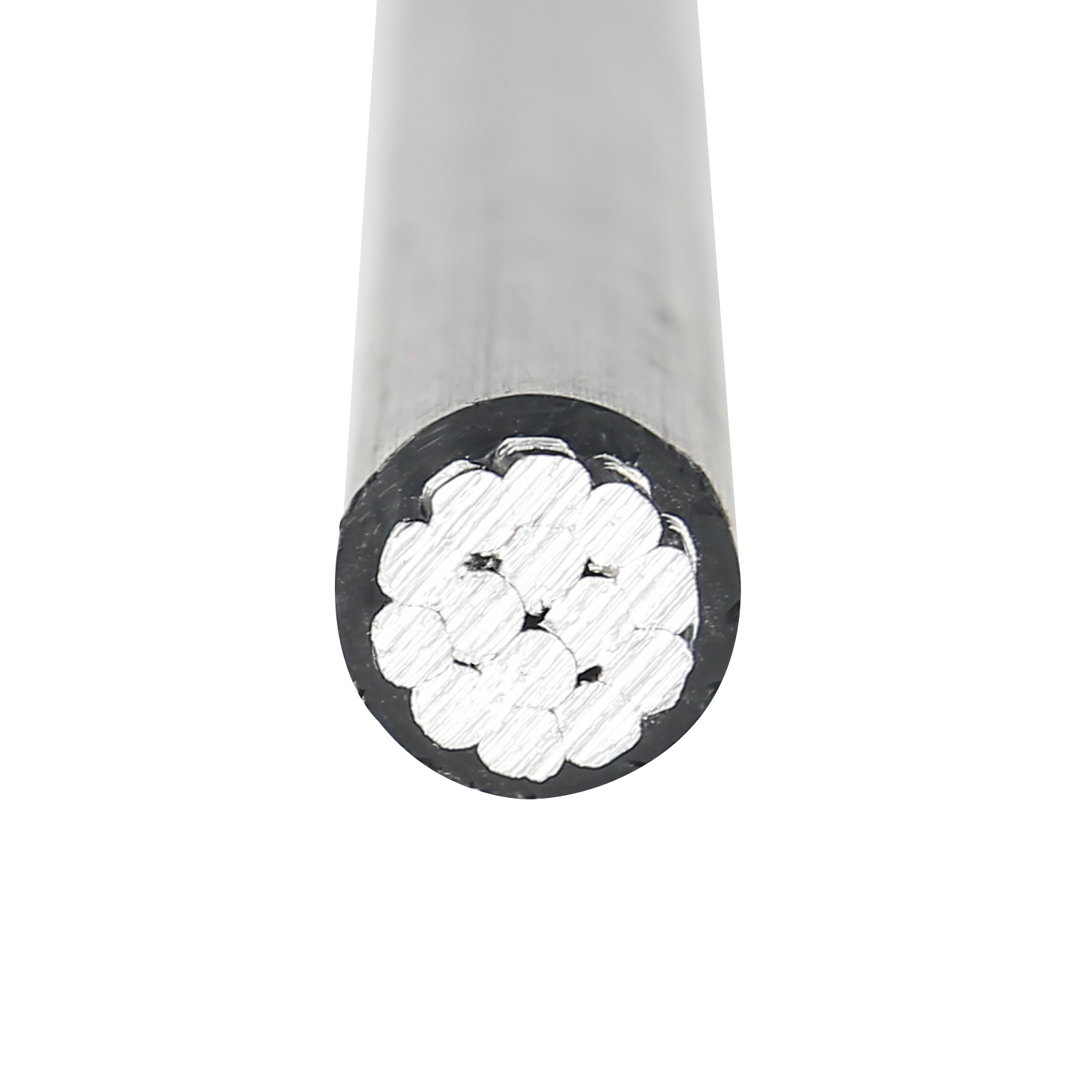

HV Gridi ya Uimarishaji wa Anga ya Anga ya 66KV

5 0 Maoni

Waendeshaji wa angani (ABC) ni maboksi ya mifumo ya usambazaji wa nguvu iliyoundwa iliyoundwa kwa usambazaji salama na mzuri wa umeme katika maeneo ya mijini, vijijini, na viwandani. Tofauti na conductors za kitamaduni, Mifumo ya ABC inajumuisha conductors nyingi za maboksi na waya wa upande wowote au wa mjumbe, kupunguza gharama za ufungaji, kupunguza makosa, na kuongeza kuegemea katika hali mbaya ya hali ya hewa.

Wingi:
eneo la sehemu ya msalaba:	16-150
Hali ya upatikanaji:





Uliza Ongeza kwenye Kikapu

Mfano:
ABC

P Roduct d escript

Maelezo mafupi ya bidhaa

1. Uainishaji wa kiufundi na muundo

Kiwango cha	thamani ya	parameta
Voltage iliyokadiriwa	0.6/1kv	Cenelec HD 626
Nyenzo za conductor	H68 AL (Awamu/Mtaa), Al Aloi (Neutral)	ASTM B231
Insulation	XLPE/PE (90 ° C Max)	IEC 60502
Usanidi wa kifungu	Duplex (2x16+1x16), triplex (3x25+1x25)	Custoreable
Masafa ya sehemu ya msalaba	10-400 mm²	HD 626
Uendeshaji wa muda.	-40 ° C hadi +90 ° C.	EN 50618

Faida za kimuundo:

Kifungu kilichojumuishwa: Inachanganya Awamu/Nutral/Conductors wa Mtaa na waya wa aluminium aloi, kuondoa miundo tofauti ya msaada
Upinzani wa kutu: safu ya oksidi asili + insulation ya XLPE inapinga UV, mvua ya asidi, na dawa ya chumvi (iliyothibitishwa kwa maeneo ya pwani)
Uimara wa mitambo: Kupunguza viwango (kwa mfano, 7-msingi kwa ≤50mm², 19-msingi kwa 50-150mm²) inahakikisha kubadilika na uvumilivu wa mzigo wa upepo

2. Manufaa ya ushindani

Sifa	HD 626 ABC	nyaya za jadi
Kasi ya usanikishaji	30% haraka (kifungu kilichokusanyika kabla)	Polepole (wiring tofauti)
Mzigo wa mnara	40% kupunguzwa (muundo mwepesi)	Gharama ya juu ya muundo
Maisha	Miaka 25+ (uthibitisho wa kutu)	Miaka 15-20 (msingi wa chuma)
Kufuata usalama	Cenelec HD 626/IEC 60502	Viwango vinavyobadilika

3. Maombi ya Usanifu na Mjini

Faida	ya kiufundi ya	kiufundi
Jengo la ujenzi	Usambazaji wa nguvu uliojumuishwa	Ujumuishaji wa uzuri + uliopunguzwa SAG
Wilaya za kihistoria	Mistari nyembamba ya barabara	Ubunifu wa kompakt (Ø≤20mm)
Resorts za Pwani	Mfiduo wa hewa-chumvi	Upinzani wa kutu wa miaka 25
Microgrids inayoweza kurejeshwa	Taa za usanifu zenye nguvu za jua	Insulation sugu ya XLPE ya UV

4. Utekelezaji na Uhakikisho wa Ubora

Viwango: Cenelec HD 626 S1, IEC 60502, GB/T 1179 (China)
Uthibitisho: ISO 9001, CE, ROHS, CNCA-CP-0001 (Uchina wa kulazimishwa).
Usahihi wa utengenezaji: ± 0.1mm ya uvumilivu wa kipenyo cha conductor.

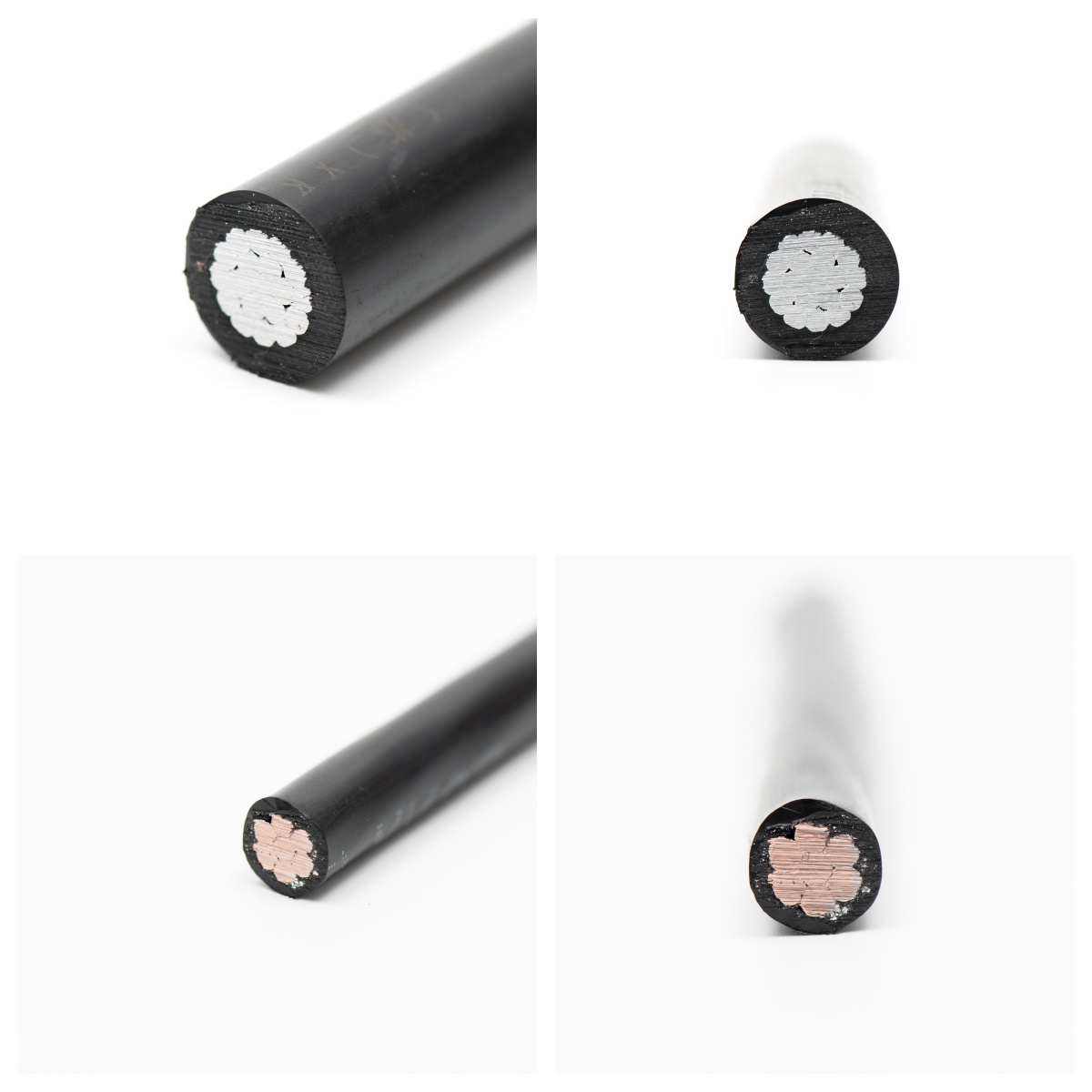

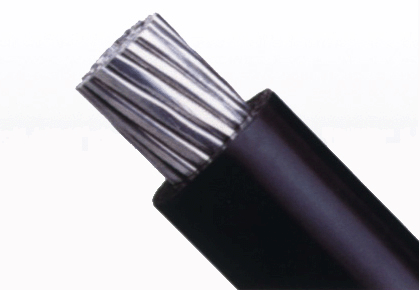

conductor

Maombi

- Umeme wa vijijini: Bora kwa maeneo ya mbali na miundombinu ndogo.

- Usambazaji wa mijini: Mistari ya juu katika maeneo yenye watu wengi.

-Sehemu za misitu: sugu ya moto na ya eco-kirafiki.

- Viwanda vya Viwanda: Ugavi wa umeme wa kuaminika katika mazingira magumu.

- Nishati mbadala: inaunganisha shamba la jua/upepo na gridi ya taifa.

Vipengee

Hali ya hewa: Inapinga UV, mvua, theluji, na uchafuzi wa mazingira.

-Safety: Kupunguza hatari ya mizunguko fupi na mawasiliano ya bahati mbaya.

Matengenezo ya -LOW: Kuweka chini na kutu.

Kuokoa -Space: Ubunifu wa Compact hupunguza mahitaji ya njia ya kulia.

Ufungaji -Easy: uzani mwepesi na uliowekwa mapema kwa kupelekwa kwa haraka.

Viwango

- IEC 60502 (nyaya za nguvu hadi 30 kV)

- IEC 61089 (mviringo wa mviringo huweka conductors zilizopigwa)

-ASTM B232 (conductors aluminium, iliyo na viwango-stranded)

- BS 7870 (LV na MV Polymeric maboksi Cables)

- AS/NZS 3560 (Viwango vya Australia/New Zealand kwa ABC)

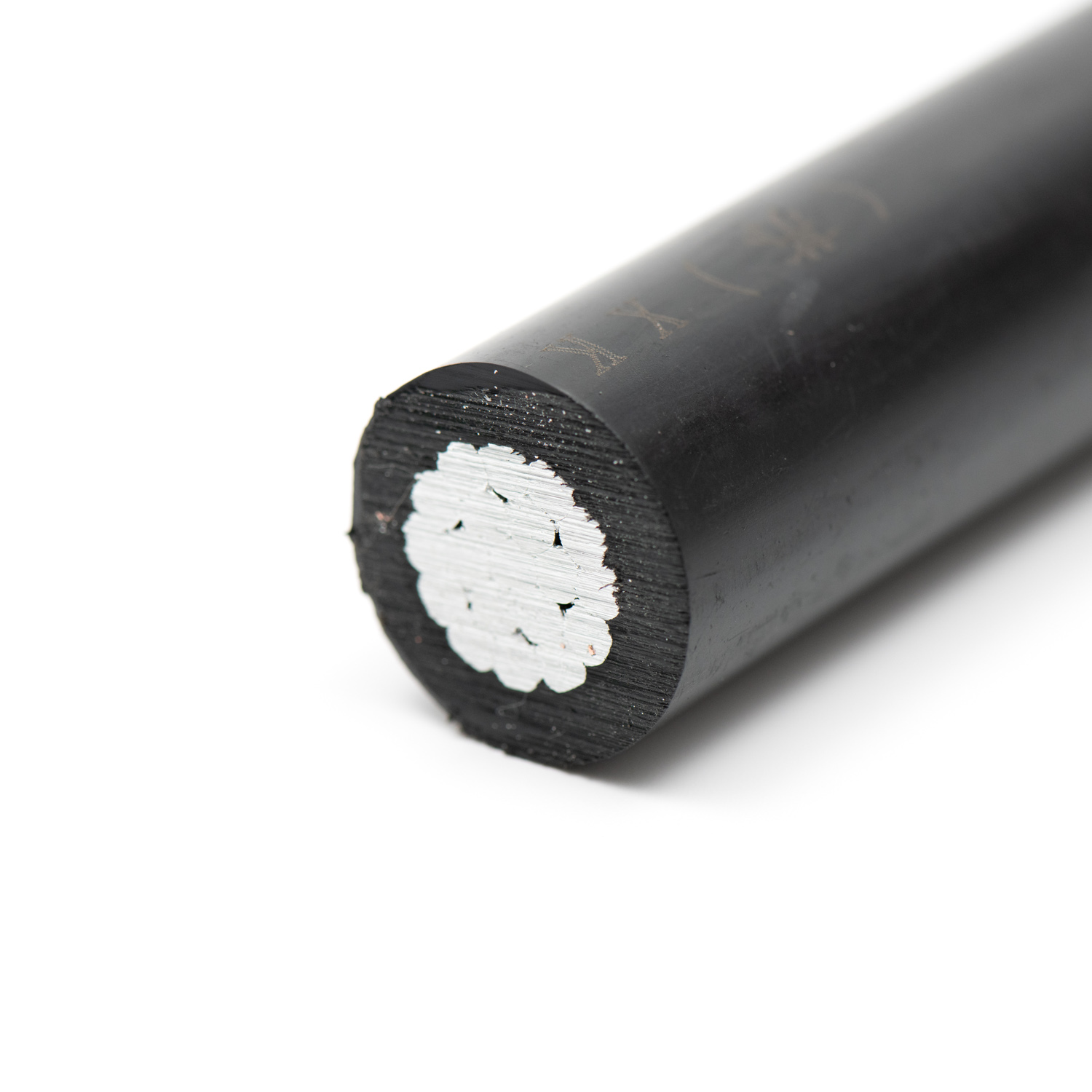

Ujenzi

1. Conductors: aluminium ya juu au aluminium aluminium (AAAC) kwa waya za awamu na za upande wowote.

2. Insulation: polyethilini iliyounganishwa na msalaba (XLPE) au polyethilini ya kiwango cha juu (HDPE) kwa UV na upinzani wa unyevu.

3. Waya wa Mjumbe: Chaguo la chuma la hiari au msingi wa aluminium kwa msaada wa mitambo.

4. Kuunganisha: conductors za awamu na upande wowote hupotoshwa au kufungwa pamoja na tepi sugu za UV.

Vigezo muhimu

- Ukadiriaji wa voltage: 0.6/1 kV (LV) au 11 kV/33 kV (mv)

- Saizi za conductor: 16 mm² hadi 240 mm² (aluminium)

- Aina ya joto: -40 ° C hadi +90 ° C (kazi)

- Uwezo wa sasa: hadi 600 A, kulingana na usanidi.

Takwimu za kiufundi

Mali	Thamani
Unene wa insulation	1.5 mm - 3.5 mm (XLPE/HDPE)
Nguvu tensile	1000-1500 N/mm² (waya wa mjumbe)
Upinzani	1.12 Ω/km (kwa 50 mm² Al)
Uzani	150-600 kg/km (inatofautiana kwa ukubwa)

Nambari: ABC 0.6/1KV.

Viwango: HD 626 S1: 1996 Sehemu5-Sehemu D, Amka (SFS 2200).

Ujenzi: Waendeshaji wa Awamu: conductors za aluminium na insulation ya XLPE.

Mjumbe wa Neutral: conductors alumini.

Maombi : conductors za angani hutumiwa kwa mitandao ya jumla ya majengo ya nguvu na mitandao yao ya ndani.

Ufungaji: nyaya hizi haziruhusiwi kuzikwa, hata katika vifungo.

Vipimo vya conductors za awamu

Sehemu ya msalaba	Conductor Kipenyo		Unene wa insulation		Kipenyo cha msingi		Uwezo wa sasa wa kubeba	Kuvunja Mzigo
(mm²)	min.	uvumilivu	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* Hufafanuliwa kwa joto la kawaida la 25 ℃ na joto la max.conductor ya 70 ℃.

Sehemu ya msalaba	Kipenyo cha conductor		Unene wa insulation		Kipenyo cha msingi		Uwezo wa sasa wa kubeba	Kuvunja mzigo
(mm²)	min.	uvumilivu	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

Vipimo vya kifungu cha cable

Idadi ya sehemu za cores × sehemu ya msalaba +conductors za taa za umma + Sehemu ya msalaba ya upande wowote (mm²)	Kipenyo cha kifungu Takriban. (mm)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

Mistari ya LV-ABC na Mjumbe wa upande wowote wa ndani

Nambari: ABC 0.6/1KV.

Viwango: HD 626 S1: 1996 Sehemu ya 6-Sehemu E, Amka (SFS 2200)

Ujenzi: conductors za aluminium na insulation ya XLPE.

Maombi: conductors za angani hutumiwa kwa mitandao ya jumla ya majengo ya nguvu na mitandao yao ya ndani.

Ufungaji: nyaya hizi haziruhusiwi kuzikwa, hata katika vifungo.

Vipimo vya conductors za awamu

Sehemu ya msalaba	Conductor Kipenyo		Unene wa Insulation		Diameten ya msingi		Uwezo wa sasa wa kubeba	Kuvunja mzigo
(mm²)	min.	max.	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* Hufafanuliwa kwa joto la kawaida la 30 ℃ na max. Joto la conductor la 90 ℃.

Vipimo vya conductors wa mjumbe wa upande wowote

Sehemu ya msalaba	Conductor Kipenyo		Unene wa Insulation		Kipenyo cha msingi		Uwezo wa sasa wa kubeba	Kuvunja Mzigo
(mm²)	min.	uvumilivu	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* Hufafanuliwa kwa joto la kawaida la 30 ℃ na max.conductor joto la 90 ℃.

Vipimo vya kifungu cha cable

Idadi ya sehemu za cores × sehemu ya msalaba +conductors za taa za umma +Sehemu ya msalaba ya upande wowote (mm²)	Kipenyo cha kifungu Takriban. (mm)
3 × 25+54.6	30.0
3 × 35+K × 16+54.6	33.0
3 × 50+K × 16+54.6	36.0
3 × 70+K × 16+54.6	37.5
3 × 70+K × 25+54.6	40.0
3 × 70+K × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+K × 16+70	46.0
3 × 120+K × 16+95	47.0
3 × 150+K × 16+70	48.0
3 × 150+K × 16+95	49.0

* Kumbuka: k idadi ya conductors taa za umma (K inaweza kuwa sawa na 0.1.2.or 3).

Mistari ya MV-ABC na Mjumbe wa upande wowote wa ndani

Nambari: ABC 11KV.

Viwango: SANS 1713.

Ujenzi: Waendeshaji wa Awamu: conductors za aluminium na insulation ya XLPE.

Mjumbe wa Neutral : Kondakta wa chuma aliyepigwa mabati na insulation ya XLPE.

Maombi: conductors ya angani iliyojaa itafaa kwa kuendelea

Operesheni nje katika maeneo ya kitropiki katika mwinuko wa hadi 2200m juu ya bahari

kiwango, unyevu wa hadi 90%, wastani wa joto la+30 ℃ na

Kiwango cha chini cha - 1 ℃ na kiwango cha juu cha +4 ℃ katika jua moja kwa moja, nzito

hali ya chumvi kando ya pwani na viwango vya isoceraunic vya hadi 180

siku za radi kwa mwaka.

Ufungaji: nyaya hizi haziruhusiwi kuzikwa, hata katika vifungo.

Tabia za conductor za awamu

1	Saizi ya conductor	mm²	70	95	185
2	Kipenyo juu ya conductor.nominal	mm	9.3-10.2	11.6	16.4
3	Unene wa dielectric.nominal	mm	3.4	3.4	3.4
3	Kiwango cha chini kwa uhakika	mm	2.96	2.96	2.96
4	Kipenyo juu ya insulation. nominal	mm	16.1-17.0	21.3	25.9
5	Kipenyo juu ya skrini ya msingi ya kufanya . nominal	mm	18.1-19	23.3	27.9
6	Unene wa mkanda wa shaba.nominal	mm	0.15	1.15	2.15
7	Unene wa sheath.nominal	mm	1.8	1.8	1.8
7	Kiwango cha chini kwa uhakika	mm	1.43	1.43	1.51
8	Saizi ya kawaida	mm²	50	50	70
9	Kipenyo cha jumla cha kifungu.nominal	mm	55.7	67.8	79.2
10	Misa ya kawaida	kilo/m	2.64	3.25	4.65

Kusaidia sifa za kitabia

1	Saizi ya kawaida	mm²	50	70
2	Idadi ya waya		7	7
3	Saizi ya waya (kipenyo)	mm	3.0	3.6
4	Nguvu ya chini ya nguvu ya kila waya	kn	9.26	13.13
5	Elongation wakati wa mapumziko. kiwango cha chini	%	3.5	4.0
6	Unene wa kifuniko cha kinga
	Nominal	mm	1.2	1.2
	Kiwango cha chini kwa uhakika	mm	0.96	1.96
7	Impisewhsandvoag E1.250s		21kv/5min	21kv/5min
