Kebo ya Gorofa 0.6/1kV Kondakta Imara ya Shaba ya nje ya Umeme

5 0 Maoni

FLAT CABLE 0.6/1kV ni kebo ya ndani iliyoundwa kwa upitishaji wa umeme thabiti. Msimbo wa bidhaa yake ni 'Flat Cables,' na inatii viwango vya kimataifa kama vile TS9760, IEC227, VDE 0281, na BS6500, kuhakikisha kutegemewa na upatanifu na mahitaji ya soko la kimataifa.

Wingi:
Hali ya upatikanaji:





Uliza Ongeza kwenye Kikapu

Mfano:
YJV32

Maelezo ya bidhaa

LAT CABLE 0.6/1kV - Kondakta Imara ya Shaba ya Ndani ya Gorofa

Muhtasari wa bidhaa

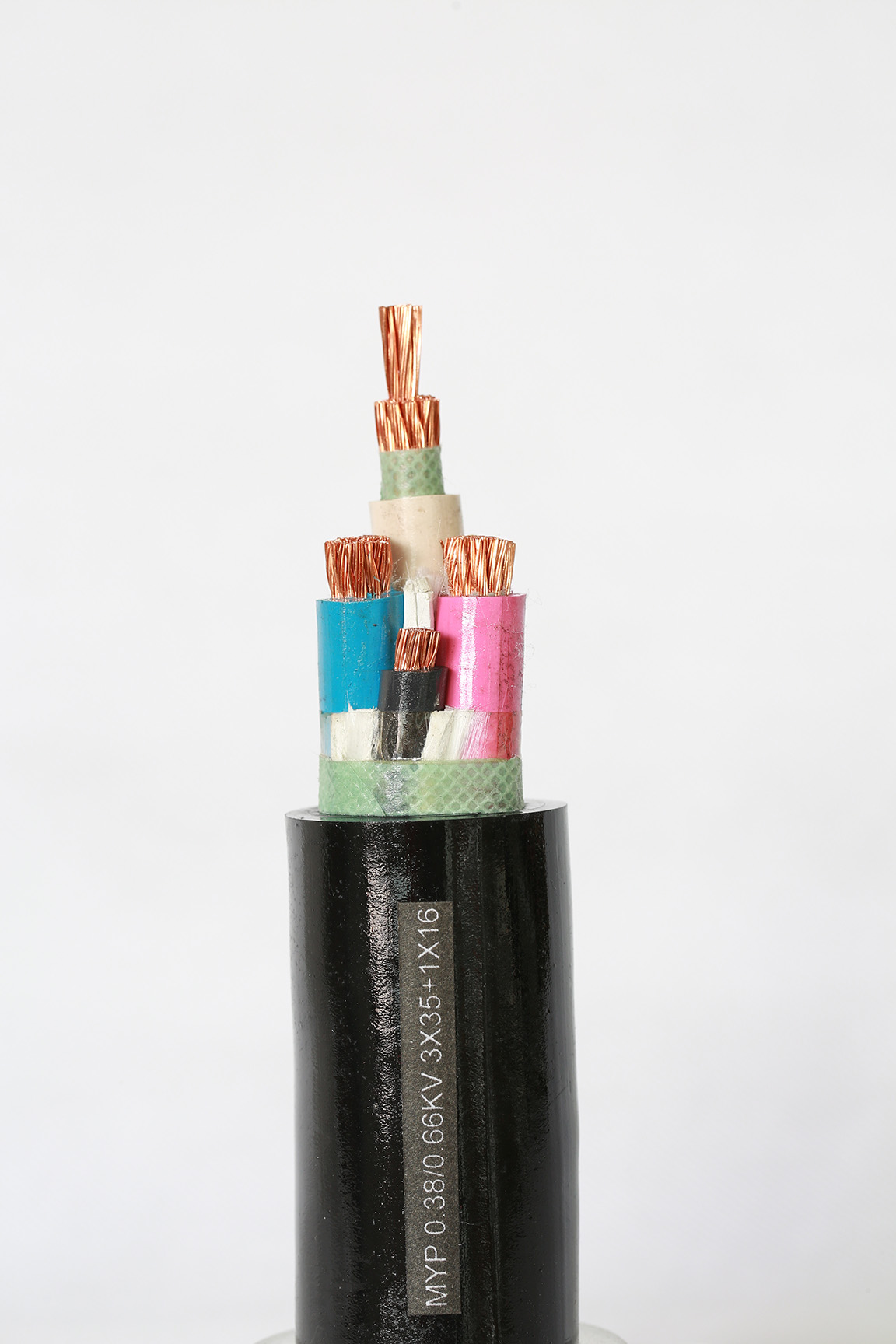

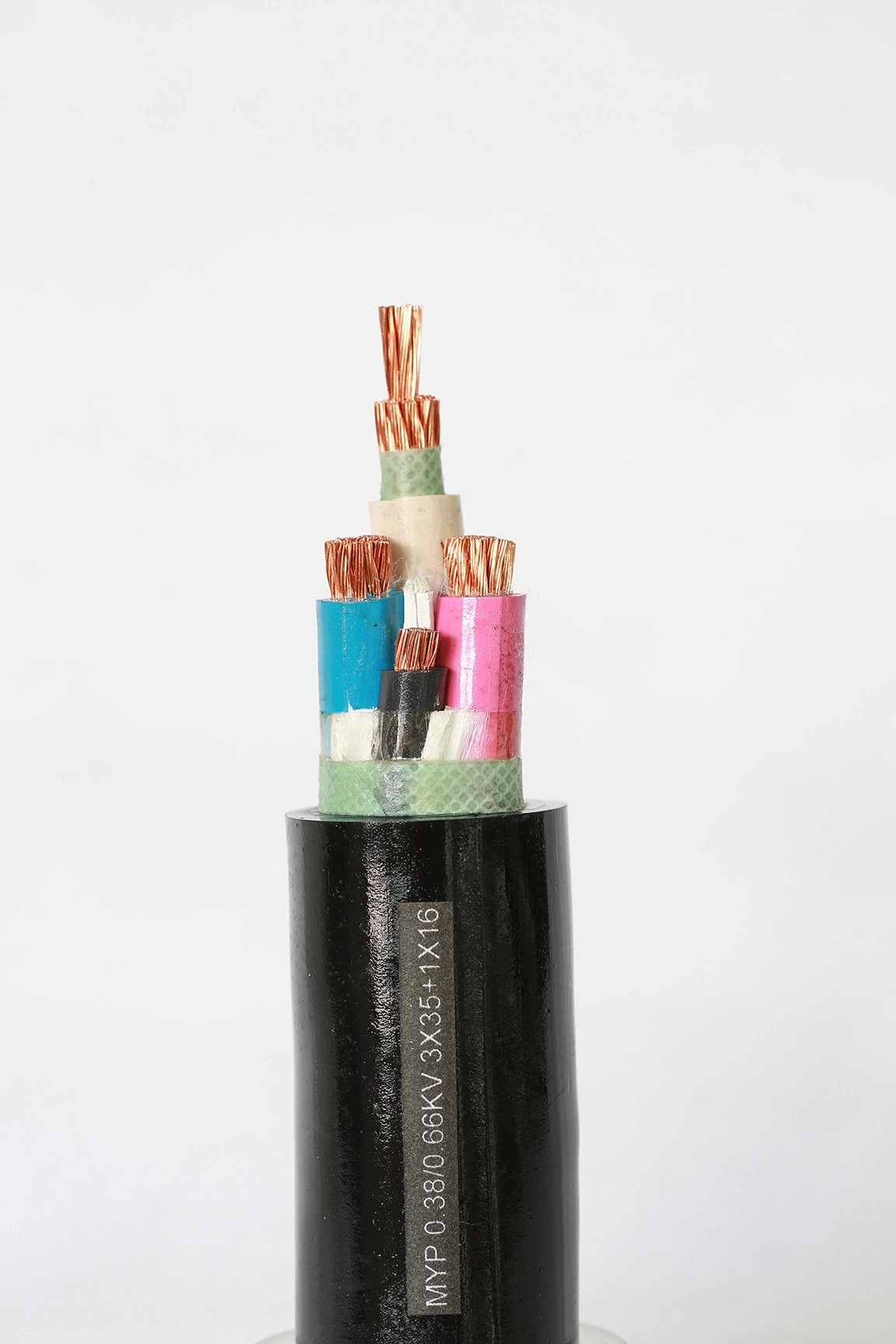

LAT CABLE 0.6/1kV Kondakta Imara ya Ndani ya Cable (Msimbo wa Bidhaa: Frofe Cables, Model: MYP-0-38-0-66KV-3x35-1x16) ni kebo ya umeme yenye utendakazi wa juu, inayoweza kunyumbulika iliyoundiwa kwa ajili ya upitishaji umeme wa ndani wa ndani:

Maombi ya makazi
Majengo ya kibiashara
Vituo vya Viwanda

Mtengenezaji

Iliyoundwa na kutengenezwa na East Energy Electrical Engineering Co., Ltd. - biashara ya kitaaluma inayobobea katika:

Mfumo wa umeme wa R&D
Uhandisi wa nguvu
Ufumbuzi wa nishati

Viwango vya Kuzingatia

Kebo hii huhakikisha usalama, uimara, na utiifu wa viwango vya kimataifa:

Maelezo	ya Kawaida
TS 9760	Kiwango cha Kituruki
IEC 60227	Kiwango cha kimataifa cha nyaya za maboksi za PVC
VDE 0281	Kiwango cha Ujerumani
BS 6500	Kiwango cha Uingereza kwa nyaya zinazobadilika

Vipengele muhimu

Maelezo ya	Kipengele
Ubunifu wa gorofa	Huboresha ufanisi wa nafasi katika usakinishaji
Ujenzi thabiti	Inahakikisha operesheni ya muda mrefu
Kondakta wa shaba imara	Conductivity ya juu, utendaji wa kuaminika
Voltage iliyokadiriwa	0.6/1 kV

Mazingira Yanayofaa

Mimea ya viwanda
Majengo ya kibiashara
Majumba ya makazi
Kubadilisha vituo
Paneli za kudhibiti

Sifa Muhimu & Manufaa

Faida	ya Maelezo ya	Kipengele
Uendeshaji wa Premium	Msingi thabiti wa shaba huhakikisha upinzani mdogo wa umeme (kwa mfano, 18.1 Ω/km kwa 1 mm²)	Hutoa upitishaji bora wa sasa na upotevu mdogo wa nishati (hasara za I²R)
Usalama ulioimarishwa	Insulation ya PVC na sheath ya nje hutoa ulinzi wa pande mbili	Hulinda dhidi ya kuvuja kwa umeme, kuingia kwa vumbi, unyevu, na athari ndogo za mitambo
Ubunifu wa kuokoa nafasi	Wasifu wa kebo tambarare hurahisisha uelekezaji katika nafasi zilizobana	Inafaa kwa njia za kebo, trei, mifereji iliyofichwa na maeneo yenye ufikiaji mdogo
Uzingatiaji wa Kimataifa	Inakidhi viwango vya kimataifa (IEC, VDE, BS)	Huwezesha matumizi katika miradi inayohitaji vipengee vilivyoidhinishwa na kuhamishwa kwa masoko ya kimataifa
Programu Inayobadilika	Inafaa kwa wiring za ndani, mimea ya viwandani, vituo vya kubadilishia, na mitambo ya chini ya ardhi (pamoja na ulinzi wa ziada wa mitambo)	Hupunguza ugumu wa hesabu na aina moja ya kebo kwa programu nyingi
Gharama nafuu	Ubunifu nyepesi hupunguza gharama za usafirishaji; ufungaji rahisi huokoa muda wa kazi	Inapunguza jumla ya gharama ya mradi (TCO)
Uwezo mwingi	Inapatikana katika usanidi wa 2-msingi na 3-msingi (sehemu-tofauti za mm 1-4)	Inalingana na mahitaji mbalimbali ya mzigo kutoka kwa saketi za taa hadi vituo vya umeme

Uainishaji wa kiufundi

Maelezo ya Ujenzi

Maelezo ya	Nyenzo	ya Sehemu
Conductor	Shaba thabiti (Daraja la 1 kwa IEC 60228)	Conductivity ya juu, upinzani mdogo, kusitisha rahisi
Insulation	PVC (Polyvinyl Chloride) Aina A	Imewekwa rangi (kahawia/bluu kwa msingi-2; kahawia/bluu/kijani-njano kwa msingi-3)
Kijazaji	PVC au nyenzo zisizo za hygroscopic	Hudumisha sura ya pande zote na uadilifu wa mitambo
Ala ya Nje	PVC (kloridi ya polyvinyl)	Wasifu wa gorofa, umeimarishwa na UV, usio na moto

Vipimo vya Dimensional & Umeme

Viini × mm²	Kipenyo cha Waya (mm)	Unene wa Kihami (mm)	Unene wa Ala (mm)	Ustahimilivu wa DC @20°C (Ω/km)	Uzito (kg/km)	Uwezo wa Sasa (Bomba)	Uwezo wa Sasa (Hewa) A
2 × 1 mm²	1.1	0.6	0.8	18.1	50.0	—	19
2 × 1.5 mm²	1.35	0.7	0.8	12.1	66.0	32	20
2 × 2.5 mm²	1.73	0.8	1.0	7.41	104	42	20
2 × 4 mm²	2.19	0.8	1.1	4.61	143	54	20
3 × 1 mm²	1.1	0.6	0.8	18.1	73.0	—	20
3 × 1.5 mm²	1.35	0.7	0.9	12.1	101	26	20
3 × 2.5 mm²	1.73	0.8	1.1	7.41	158	34	20
3 × 4 mm²	2.19	0.8	1.2	4.61	216	44	20

Halijoto za Uendeshaji

Thamani	ya Kigezo
Kiwango cha juu cha joto cha uendeshaji kinachoendelea	70°C (kondakta)
Kiwango cha juu cha joto cha mzunguko mfupi	160°C (hadi sekunde 5)
Kiwango cha chini cha joto cha ufungaji	0°C (kebo lazima iwe na joto la awali ikiwa chini ya 0°C)
Uendeshaji wa anuwai ya hali ya joto iliyoko	-5°C hadi +50°C

Utendaji wa umeme

Kiwango cha	thamani ya	parameta
Voltage iliyokadiriwa (U₀/U)	0.6/1 kV	IEC 60227
Mtihani wa voltage	3 kV AC kwa dakika 5	IEC 60227
Upinzani wa insulation	≥ 10 MΩ·km (saa 20°C)	IEC 60227
Kuchelewa kwa moto	Kujizima	IEC 60332-1

Maombi

Usambazaji wa Nguvu za Ndani

Majengo ya makazi - wiring ya nyumba, nyaya za taa, vituo vya nguvu
Majengo ya kibiashara - wiring za ofisi, maduka ya rejareja, hoteli, hospitali
Vifaa vya elimu - shule, vyuo vikuu, maabara

Ufungaji wa Viwanda

Ugavi wa nguvu wa mashine - motors, pampu, conveyors
Paneli za kudhibiti - wiring za PLC, nyaya za vifaa
Kubadilisha vituo - nguvu za msaidizi, nyaya za kudhibiti
Umeme wa mimea - usambazaji wa sakafu ya kiwanda

Mifumo ya Cabling Iliyoundwa

Njia za cable - njia zilizopangwa katika majengo
Trays za cable - zinaendesha usawa na wima
Mifereji - iliyowekwa kwenye kuta au sakafu
Njia za mbio zilizofungwa - chini ya sakafu iliyoinuliwa au juu ya dari

Matumizi Madogo ya Chini ya Ardhi

Ufungaji wa chini ya ardhi - unapolindwa na mifereji au mikono ili kuzuia uharibifu wa mitambo
Ufungaji wa mitaro - na ulinzi wa ziada wa mitambo (tiles, kifuniko cha mchanga)

Kwa nini Chagua Cable Hii?

Ufafanuzi wa	Sababu
Kuegemea	Kondakta wa shaba thabiti na tabaka za PVC huhakikisha utendakazi dhabiti chini ya volti iliyokadiriwa ya 0.6/1kV, hata katika hali ngumu.
Ubora uliothibitishwa	Imetengenezwa chini ya utiifu mkali wa viwango vya IEC, VDE, na BS kwa kukubalika kimataifa na uidhinishaji wa udhibiti.
Gharama nafuu	Ubunifu nyepesi hupunguza gharama za usafirishaji; ufungaji rahisi huokoa muda wa kazi na gharama za mradi
Uwezo mwingi	Inapatikana katika usanidi wa msingi-2 na 3-msingi (sehemu 1-4 mm²) ili kuendana na mahitaji mbalimbali ya upakiaji kutoka kwa taa hadi saketi za umeme.
Utaalamu wa Mtengenezaji	Imeungwa mkono na uzoefu wa miaka 15+ wa East Energy katika uhandisi wa umeme, suluhu maalum na usaidizi wa mradi wa kimataifa
Usalama	PVC isiyozuia moto hupunguza hatari ya moto; insulation mbili hutoa ulinzi wa ziada dhidi ya mshtuko wa umeme

Miongozo ya Ufungaji

Radi ya Kukunja

Ufungaji usiohamishika: 6 × kipenyo cha jumla
Matumizi rahisi: 10 × kipenyo cha jumla

Kuvuta Mvutano

Upeo wa mvutano wa kuvuta: 50 N/mm² ya sehemu ya kondakta
Tumia vishikio vya kuvuta au soksi za kebo ili kuzuia kuharibu ala

Kuondolewa na kukomesha

Vua kwa uangalifu - epuka kupachika kondakta wa shaba
Tumia vituo vinavyofaa - vituo vya pete, uma, au pini kwa kondakta thabiti
Torque kwa vipimo - kukaza zaidi kunaweza kuharibu kondakta

Kujaza Mfereji

Upeo wa juu wa kujaza mfereji: 40% (kwa miongozo ya NEC / IEC)
Tumia mifereji mikubwa kwa kukimbia kwa muda mrefu au nyaya nyingi

Kulinganisha na Cables Mbadala

Kebo ya LAT inayoangazia	(Shaba Imara, Gorofa)	Kebo ya PVC ya Mviringo (Shaba Iliyoshinikizwa)	Kebo ya TPS ya Gorofa (Australia)
Aina ya kondakta	Shaba imara (Darasa la 1)	Shaba iliyokwama (Darasa la 5/6)	Imara au imekwama
Wasifu	Gorofa	Mzunguko	Gorofa
Ufanisi wa nafasi	Bora (inafaa katika nafasi ngumu)	Maskini (inahitaji nafasi zaidi)	Nzuri
Urahisi wa kusitisha	Rahisi (waya thabiti)	Wastani (nyuzi zinaweza kukauka)	Rahisi
Kubadilika	Wastani	Juu	Wastani
Gharama	Chini	Kati	Kati
Maombi ya kawaida	Wiring zisizohamishika za ndani	Vifaa vya portable, sehemu za kusonga	Wiring zisizohamishika (Australia/NZ)

Utaratibu na udhibitisho

Maelezo	ya Kawaida	Hali ya Uzingatiaji
IEC 60227	PVC maboksi cables kwa voltages lilipimwa hadi 450/750V	✅ Inafuata kikamilifu
VDE 0281	Kiwango cha Ujerumani kwa nyaya za maboksi za PVC	✅ Inafuata kikamilifu
BS 6500	Kiwango cha Uingereza kwa nyaya zinazobadilika	✅ Inafuata kikamilifu
TS 9760	Kiwango cha Kituruki cha nyaya za maboksi za PVC	✅ Inafuata kikamilifu
IEC 60332-1	Kuchelewa kwa moto (jaribio la waya moja wima)	✅ Kuzingatia
ROHS	Kizuizi cha vitu vya hatari	✅ Kuzingatia
Fikia	Usajili, Tathmini, Uidhinishaji wa Kemikali	✅ Kuzingatia

Ufungashaji & Uwasilishaji

Urefu wa Aina ya Ufungaji kwa Kila	Programu ya	Ngoma/Coil
Coil ya plastiki	100m, 200m	Miradi midogo, rejareja
Ngoma ya mbao	500m, 1000m	Miradi mikubwa, viwanda
Sanduku la katoni	Urefu maalum	OEM, maagizo maalum

Mbinu za usafirishaji:

Usafirishaji wa baharini - kiwango cha oda kubwa (kontena 20' au 40')
Usafirishaji wa hewa - kwa maagizo ya haraka au ndogo
Mizigo ya ardhi - kwa utoaji wa kikanda

Nyaraka zilizojumuishwa na kila usafirishaji:

Orodha ya kufunga
Ankara ya kibiashara
Ripoti za majaribio ya mara kwa mara
Cheti cha ubora
Mwongozo wa ufungaji

Taarifa ya Kuagiza

Mihimili ya Mfano	× mm²	Rangi	ya Ufungashaji wa Kawaida	MOQ
LAT-2×1.0	2 × 1.0 mm²	Nyeupe / Nyeusi	100m coil	10 coils
LAT-2×1.5	2 × 1.5 mm²	Nyeupe / Nyeusi	100m coil	10 coils
LAT-2×2.5	2 × 2.5 mm²	Nyeupe / Nyeusi	100m coil	10 coils
LAT-2×4.0	2 × 4.0 mm²	Nyeupe / Nyeusi	100m coil	10 coils
LAT-3×1.0	3 × 1.0 mm²	Nyeupe / Nyeusi	100m coil	10 coils
LAT-3×1.5	3 × 1.5 mm²	Nyeupe / Nyeusi	100m coil	10 coils
LAT-3×2.5	3 × 2.5 mm²	Nyeupe / Nyeusi	100m coil	10 coils
LAT-3×4.0	3 × 4.0 mm²	Nyeupe / Nyeusi	100m coil	10 coils

Maswali

Swali: Kuna tofauti gani kati ya shaba imara na kondakta wa shaba iliyokwama?

J: Shaba dhabiti (Hatari ya 1) ina waya mmoja, inayotoa gharama ya chini, uondoaji rahisi, na nguvu ya juu ya mitambo kwa usakinishaji usiobadilika. Shaba iliyokwama (Hatari ya 5/6) ni rahisi zaidi na inafaa kwa programu zinazosonga au kubebeka.

Swali: Je, kebo hii inaweza kutumika nje?

J: Kebo hii imeundwa kwa matumizi ya ndani. Kwa programu za nje, tunapendekeza nyaya zinazostahimili UV au zinazostahimili hali ya hewa (km, H05RN-F, H07RN-F, au nyaya za maboksi za XLPE).

Swali: Je, mwali wa kebo unarudi nyuma?

A: Ndiyo. Insulation ya PVC na sheath haziwezi kuwaka moto na hujizima kulingana na IEC 60332-1.

Swali: Ni joto gani la juu la uendeshaji?

J: Kiwango cha juu cha joto kinachoendelea cha kondakta ni 70°C. Joto la mzunguko mfupi (hadi sekunde 5) ni 160 ° C.

Swali: Je, unatoa urefu maalum?

A: Ndiyo. Urefu maalum (kwa mfano, 50m, 200m, 500m) na uchapishaji maalum unapatikana unapoombwa.

Swali: Kipenyo cha chini zaidi cha kupinda ni kipi?

A: Kwa ajili ya ufungaji fasta: 6 × kipenyo jumla. Kwa matumizi rahisi: 10 × kipenyo cha jumla.
