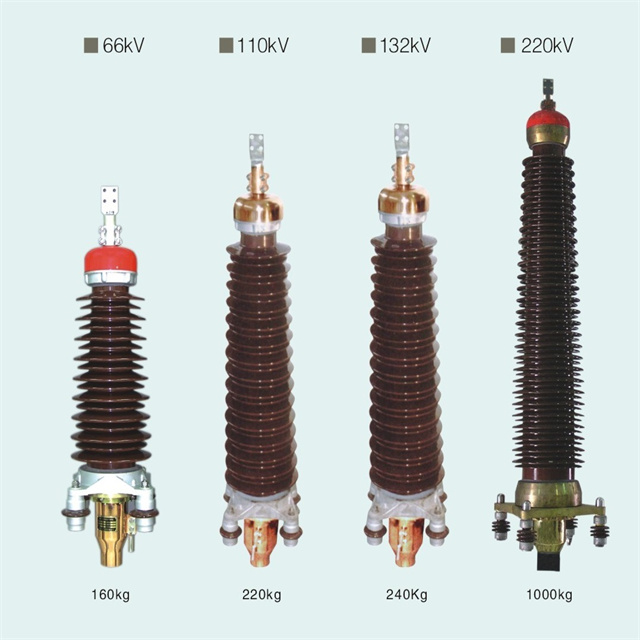

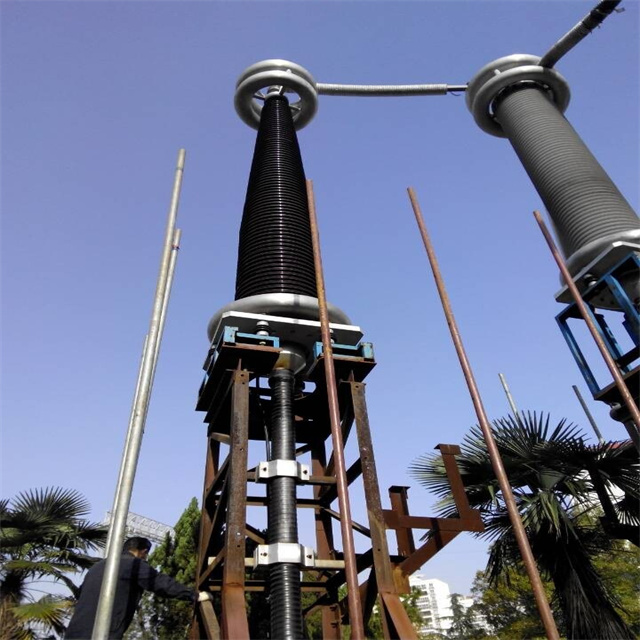

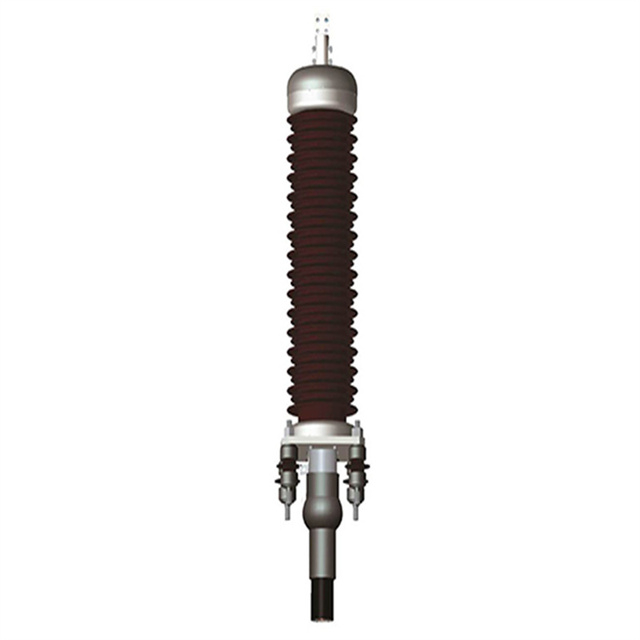

Aina ya nguvu ya nje ya 76/132KV ya nje ya nguvu ya nje ni suluhisho kali, lenye nguvu ya juu iliyoundwa kwa kumaliza nyaya za nguvu katika uingizwaji wa nje na mifumo ya maambukizi ya juu. Kuchanganya insulator ya porcelain na chuma-kilichowekwa usahihi, kukomesha hii hutoa insulation bora ya umeme, nguvu ya mitambo, na upinzani kwa mazingira magumu ya nje. Bushing ya porcelain imejaa ili kuongeza hydrophobicity na kuzuia uchafuzi wa mazingira, wakati unganisho la conductor la ndani linajumuisha compression au viungo vilivyowekwa kwa ubora wa upinzani wa chini.

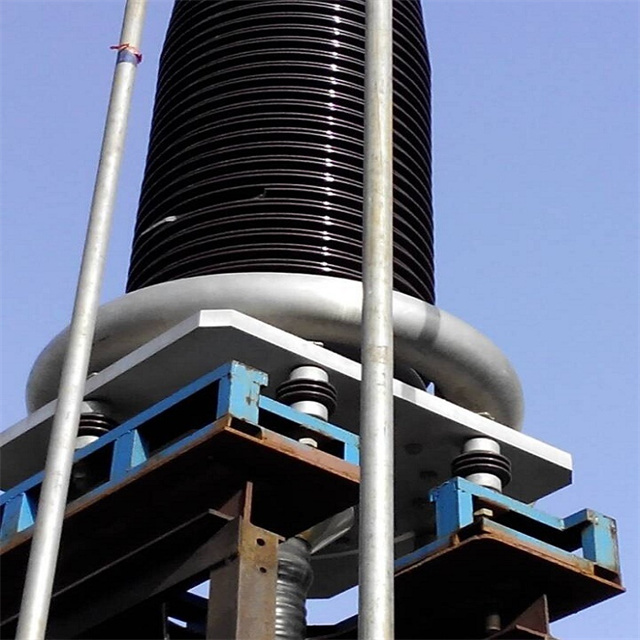

Imeandaliwa kufanya kazi kwa 76kV na 132KV, kukomesha kunajumuisha elektroni za kudhibiti dhiki kusimamia gradients za uwanja wa umeme kwenye interface ya insulation, kupunguza hatari ya kutolewa kwa sehemu. Nyumba ya porcelain imeundwa na sheds nyingi ili kuongeza umbali wa mteremko, na kuifanya iweze kufaa kwa maeneo yaliyochafuliwa na viwango vya juu vya vumbi, chumvi, au viwandani. Msingi wa metali ni moto-dip mabati ili kupinga kutu, kuhakikisha kuegemea kwa muda mrefu katika maeneo ya pwani au ya viwandani.
Utendaji bora wa insulation : Bushing ya porcelain hutoa nguvu ya juu ya dielectric na upinzani wa mshtuko wa mafuta, na voltage ya flashover 20% ya juu kuliko njia mbadala katika mazingira safi.
Upinzani wa uchafuzi wa mazingira : uso ulioangaziwa na maelezo mafupi hupunguza mkusanyiko wa uchafu, na 可选防污闪涂层 (mipako ya hiari ya kuzuia uchafuzi wa mazingira) inapatikana kwa madarasa makubwa ya uchafuzi wa mazingira (IV-V).
Uimara wa mitambo : Inastahimili kasi ya upepo hadi 300km/h na mizigo ya barafu ya unene wa 50mm, na kuifanya iwe sawa kwa hali ya hewa kali.
Ufungaji rahisi : Sehemu za kawaida za flange zinafuata IEC 60137 na ANSI C57.19, ikiruhusu ujumuishaji wa haraka na switchgear, transfoma, na mabasi.
Matengenezo ya chini : Uso wa ndani wa Porcelain unahitaji kusafisha kidogo-shinikizo la kawaida kuosha kila miaka 5-7 katika maeneo yaliyochafuliwa.
Sehemu za nje : Inamaliza nyaya zenye voltage kubwa zilizounganishwa na wavunjaji wa mzunguko, transfoma, na wafungwa wa umeme katika gridi za kitaifa na za kitaifa.
Mimea ya Nguvu za Pwani : Chuma cha kutu-sugu cha kutu na porcelain iliyotiwa huhakikisha maisha marefu katika mazingira ya baharini yenye chumvi.
Sehemu za Viwanda : Inatumika katika mimea ya chuma, vifaa vya kusafisha, na vifaa vya kemikali, kupinga mvuke wa kemikali na vumbi la kuvutia kupitia mipako maalum.
Gridi zenye urefu wa juu : hufanya kwa uhakika katika urefu wa mita 4000, na kuongezeka kwa umbali wa umbali wa fidia kwa wiani wa hewa uliopunguzwa.
Miradi ya Ukarabati : Inarudisha miundombinu ya wazee wa zamani, ikichukua nafasi ya kukomesha na suluhisho za porcelain zisizo na matengenezo.
Swali: Kuna tofauti gani kati ya vituo vya kawaida na vizito vya uchafuzi wa darasa?
Jibu: Kukomesha kwa darasa kubwa la uchafuzi wa mazingira kuna sheds refu na kuongezeka kwa umbali wa mteremko (kwa mfano, 3100mm kwa 132kV), inayofaa kwa maeneo yenye conductivity> 100μs/cm.
Swali: Je! Bushing ya porcelain inaweza kuhimili athari za mwili?
J: Wakati porcelain ni brittle, kukomesha imeundwa na flange inayovutia mshtuko ili kupunguza uharibifu kutoka kwa vibrations au athari ndogo.
Swali: Je! Kukomesha kunalingana na nyaya zote mbili zilizojazwa na mafuta na XLPE?
Jibu: Ndio, inasaidia aina anuwai za cable zilizo na miingiliano inayoweza kubadilika ya insulation na mifumo ya kuziba.
Swali: Je! Mkazo wa umeme unasimamiwaje katika hatua ya kukomesha cable?
Jibu: Koni ya mkazo iliyotengenezwa kwa nyenzo za nusu-inasawazisha uwanja wa umeme, kuzuia mkusanyiko katika kukatwa kwa ngao ya insulation.
Swali: Je! Ni torque gani inayopendekezwa ya miunganisho ya conductor?
J: Thamani za torque hutegemea saizi ya cable (kwa mfano, 100-200nm kwa nyaya 500mm²), iliyoorodheshwa katika mwongozo wa usanidi ili kuhakikisha viunganisho vya upinzani wa chini.

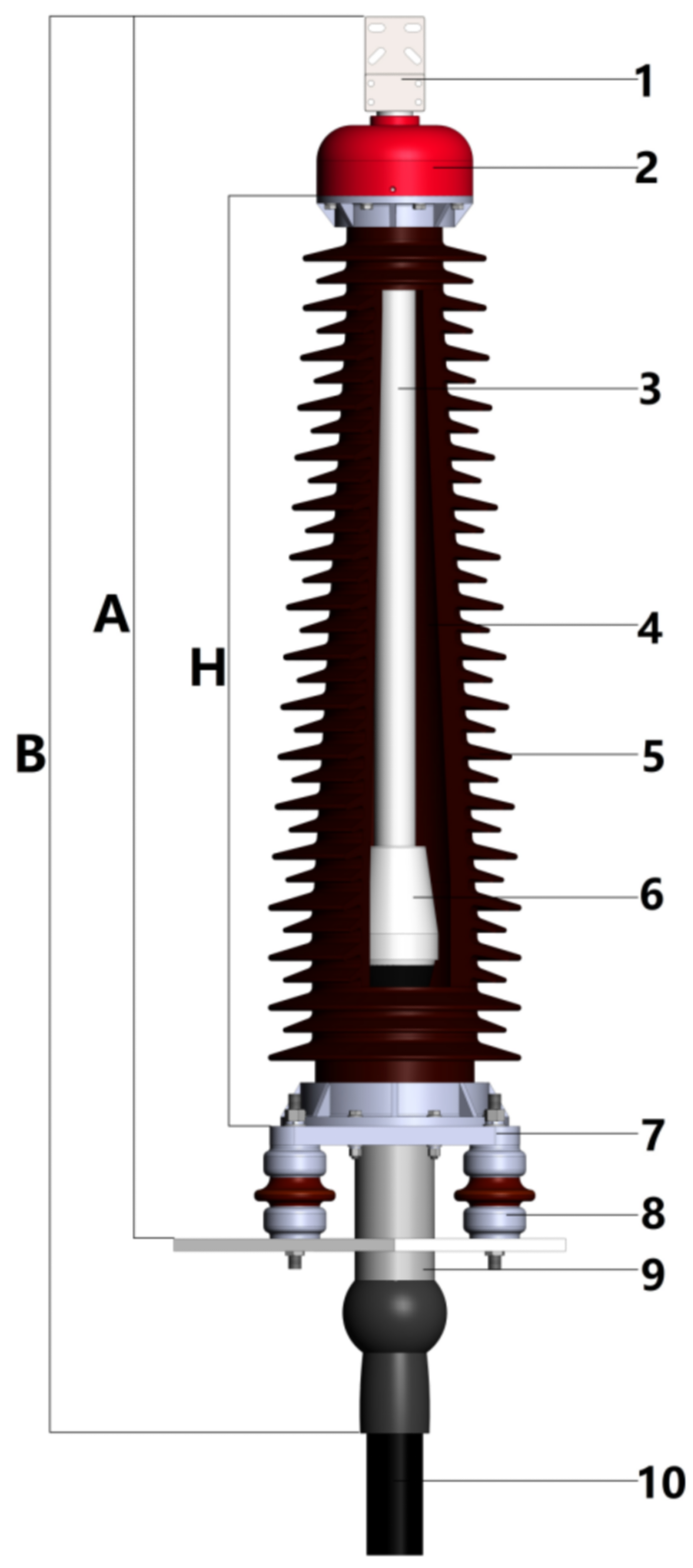

1. Outlet Clamp 2. Grading Shield 3. Core Insulation 4. Polyisobutylene 5. Porcelain Bushing 6. Mkazo wa Mkazo 7. Bamba lililowekwa 8. Msaada wa Insulator 9. Bomba la Mkia 10. Cable

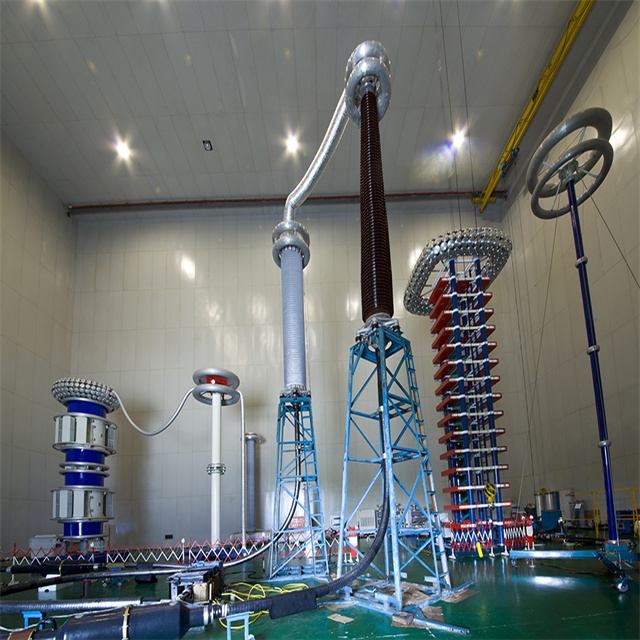

S ize mm | 48/66kv | 64/110kv | 80/138kv | 127/220kv |
H | 1270 | 1500 | 1750 | 2500 |
A | 1510 | 1935 | 2085 | 3100 |
B | 1925 | 2155 | 2400 | 3600 |
C | 450 | 450 | 450 | 650 |
D | 200 | 200 | 200 | 300 |
E | Φ22 | Φ22 | Φ22 | Φ32 |
Umbali wa Creepage | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| Maelezo ya | parameta |
|---|---|
| Voltage iliyokadiriwa (ur) | Voltage ya mfumo (kwa mfano, 11 kV, 33 kV, 132 kV) |
| Msukumo wa umeme unahimili voltage (bil) | Peak voltage bushing inaweza kuhimili (kwa mfano, 95 kV kwa mifumo 11 kV, 550 kV kwa 132 kV) |
| Frequency ya nguvu inahimili voltage (1 min ac) | AC fupi ya kuhimili voltage ya mtihani (kwa mfano, 28 kV kwa 11 kV, 230 kV kwa 132 kV) |
| Kiwango cha kutokwa kwa sehemu | Upeo unaoruhusiwa wa PD (kawaida <10 pc kwa misitu ya HV) |
| Umbali wa Creepage | Umbali wa chini wa uso kuzuia flashover (inategemea kiwango cha uchafuzi) |
| Upotezaji wa dielectric (tan δ) | Kipimo cha ubora wa insulation (inapaswa kuwa chini, mfano, <0.5%) |
Bidhaa | Mahitaji ya mtihani | Aina ya mtihani | Aina ya bidhaa | ||||||
48/66 | 64/110 | 127/220 | Porcelain bushing | Mabasi ya Composite | Kukomesha kwa GIS | Moja kwa moja kupitia/ kuhami pamoja | Kukomesha aina ya kavu | ||
Vipimo vya kuziba, bushing ya porcelain, bushing ya composite | 0.25 ± 0.01MPa/1H, hakuna kuvuja | R | ✔ | ✔ | ✔ | — | — | ||
Epoxy bushing | 0.6 ~ 0.7MPA/1H, hakuna kuvuja | ||||||||
Mtihani wa kutokwa kwa mwili uliowekwa wazi | 72kv | 96kv | 190kv | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Kutokwa kwa sehemu nyuma | |||||||||
Frequency ya nguvu ya mwili iliyoandaliwa kuhimili mtihani wa voltage | 120kv | 160kv | 318kv | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30min, hakuna flashover hakuna kuvunjika | |||||||||
Mtihani wa kutokwa kwa sehemu kwa joto la kawaida | 72kv | 96kv | 190kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Kutokwa kwa sehemu nyuma | |||||||||
Mtihani wa mafuta ya baiskeli ya mafuta | 96kv | 128kv | 254kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Mizunguko 20, hakuna flashover hakuna kuvunjika | |||||||||
Kutokwa kwa sehemu kwa joto la juu | 72kv | 96kv | 190kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Kutokwa kwa sehemu nyuma | |||||||||
Mtihani wa voltage ya msukumo wa taa na mzunguko wa nguvu unaofuata kuhimili mtihani wa voltage | 450kv | 550kv | 1050kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Mara 10, hakuna flashover hakuna kuvunjika | |||||||||
120kv | 160kv | 318kv | |||||||
15min, hakuna flashover hakuna kuvunjika | |||||||||
Mtihani wa voltage ya kuzamisha kwenye shehe ya kinga ya nje ya pamoja | 60/75kV Athari zote zinaisha, 30/37.5kv huathiri mwisho mmoja hadi ardhi | 60/95kVimpact ncha zote mbili, 30/47.5kv huathiri mwisho mmoja hadi ardhi | T | — | — | — | ✔ | — | |
Mtihani wa kuziba baada ya kusanikisha vifaa | 0.25 ± 0.01MPa/1H, hakuna kuvuja | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Mtihani wa nje wa mzunguko wa voltage katika mvua | 140kv | 185kv | 460kv | T | ✔ | ✔ | — | — | ✔ |
1min, hakuna flashover hakuna kuvunjika | |||||||||
Tuma mtihani wa voltage ya insulator | 20kv/1min, hakuna flashover hakuna kuvunjika | T | ✔ | ✔ | — | — | — | ||
Mtihani wa Kuingiliana kwa Redio ya nje | 61kv | 81kv | 140kv | A | ✔ | ✔ | — | — | ✔ |
Uingiliaji wa redio ya 1MHz, voltage≤450μV | Uingiliaji wa redio ya 1MHz, voltage≤500μV | ||||||||
Mtihani wa sampuli za vifaa | Gundua mfumo wa vifaa, hakuna athari kubwa ya athari inayofanya kazi | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Mtihani wa voltage ya DC | / | 20kv/1min kati ya kondakta wa ndani na skrini ya metali ya pamoja, hakuna kuvunjika | T | — | — | — | ✔ | — | |
Conductor Kuunganisha Pole (TUBE) Shinikiza mtihani wa utendaji wa kulehemu | Baada ya kupindukia, upinzani jumla sio mara 1.2 zaidi ya urefu sawa na eneo la sehemu ya conductor | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
