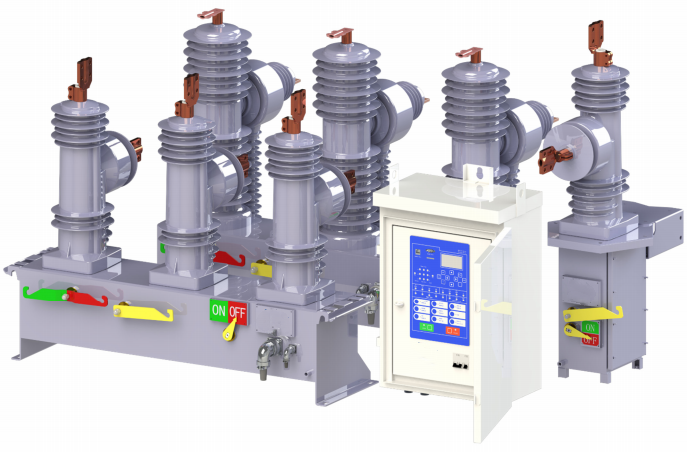

38KV 25KA MV Recloser imeundwa ili kuhakikisha usambazaji wa nguvu usioingiliwa katika mazingira ya nje, iliyoundwa mahsusi kwa matumizi yaliyowekwa kwenye mitandao ya kati. Na nguvu 25ka Short-mzunguko wa kuvunja uwezo Na kufuata kamili na viwango vya IEC 62271-111 na viwango vya ANSI C37.106, recloser hii inatoa ugunduzi wa makosa ya haraka ((<50 ms) na uwezo wa moja kwa moja wa kurekebisha, kupunguza usumbufu wa huduma kwa watumiaji wa mwisho.
| Wingi: | |
|---|---|
Ubunifu wake wa kawaida unajumuisha muunganisho wa hali ya juu wa IoT, kuwezesha ufuatiliaji na udhibiti wa mbali ambao hupunguza wakati wa kupumzika na 50% ikilinganishwa na warudishaji wa jadi. Ikiwa imepelekwa katika mitandao ya usambazaji wa vijijini, gridi za smart za mijini, au barabara za viwandani, recloser hii inaweka kiwango kipya cha kuegemea, usalama, na ufanisi wa kiutendaji.
Parameta | Thamani |
Voltage iliyokadiriwa | 38 kV |
Mzunguko mfupi wa sasa | 25 ka |
Kurudisha mizunguko | 3 (Inaweza kusanidiwa) |
Joto la kufanya kazi | -40 ° C hadi +85 ° C. |
Kazi za ulinzi | Kupindukia, kosa la dunia |
Ubunifu wa nje wa rugged
Nyumba ya recloser imejengwa kutoka kwa aloi ya alumini-sugu ya kutu, kutibiwa na mipako maalum ya UV iliyoimarishwa ili kuhimili hali ya hewa kali. Pamoja na ukadiriaji wa ulinzi wa IP67 ingress , inabaki inafanya kazi kikamilifu hata baada ya kufichuliwa kwa muda mrefu kwa mvua, theluji, dawa ya chumvi, na vumbi, kuhakikisha utendaji wa kuaminika katika mazingira ya pwani, jangwa, na mazingira ya viwandani.
Ujumuishaji wa gridi ya smart
Uunganisho uliojengwa ndani ya Ethernet na 4G/5G huwezesha ujumuishaji usio na mshono na mifumo ya SCADA na majukwaa ya gridi ya smart. Uwasilishaji wa data ya wakati halisi ni pamoja na eneo la makosa, joto la kufanya kazi, na kupakia sasa, kusaidia mikakati ya matengenezo ya utabiri ambayo inabaini maswala yanayoweza kusababisha kabla ya kusababisha kukatika. Recloser pia inasaidia usanidi wa mbali wa mipangilio ya ulinzi, kupunguza hitaji la ziara za tovuti.
Interface ya kirafiki

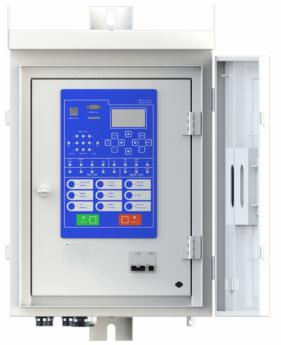

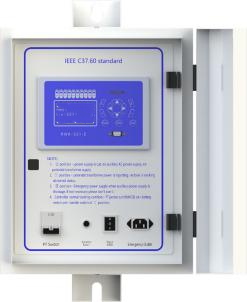

HMI inayoonekana ya kugusa ya juu (interface ya mashine ya binadamu) hutoa ufikiaji wa ndani wa data ya kiutendaji, magogo ya makosa, na zana za usanidi. Interface imeundwa kwa operesheni ya angavu, na mwongozo wa hatua kwa hatua wa kuanzisha vigezo vya ulinzi na kuchambua matukio ya makosa, kupunguza hitaji la utaalam maalum wa kiufundi wakati wa shughuli za kawaida.
Nishati Mbadala : Inawezesha ujumuishaji wa mashamba ya upepo na jua kwenye gridi kuu kwa kusimamia mahitaji ya mzigo tofauti na kutenganisha makosa katika mifumo ya ukusanyaji wa nishati mbadala, kuhakikisha mtiririko wa nguvu.
Gridi za Mjini : Muhimu kwa mistari ya usambazaji wa juu katika miji smart, ambapo kutengwa kwa makosa haraka ni muhimu kudumisha usambazaji wa umeme kwa huduma za makazi, biashara, na dharura.
Viwanda : Inalinda mitandao ya usambazaji wa nguvu katika madini, mafuta na gesi, na vifaa vya utengenezaji, ambapo usumbufu wa nguvu unaweza kusababisha upotezaji mkubwa wa uzalishaji na hatari za usalama.
Swali: Je! Ni wakati gani wa kawaida wa majibu?
J: Recloser hugundua na kuingilia makosa ndani ya 50 ms ya kutokea, haraka sana kuliko vifaa vya ulinzi wa jadi. Jibu hili la haraka hupunguza uharibifu wa vifaa na hupunguza muda wa kukatika kwa umeme, mara nyingi hurejesha huduma kiatomati kupitia mizunguko iliyopangwa ya kupanga tena.
Swali: Je! Inaweza kuunganishwa na miundombinu iliyopo?
J: Ndio, recloser imeundwa kwa utangamano wa nyuma na mifumo ya kudhibiti urithi kupitia kiwango cha kawaida cha RTU (kitengo cha terminal) na itifaki za mawasiliano kama DNP3 na Modbus. Hii inahakikisha ujumuishaji usio na mshono na mifumo iliyopo ya SCADA, ikiruhusu huduma kuboresha mitandao yao bila kuchukua nafasi ya miundombinu yote.
