| Wingi: | |
|---|---|

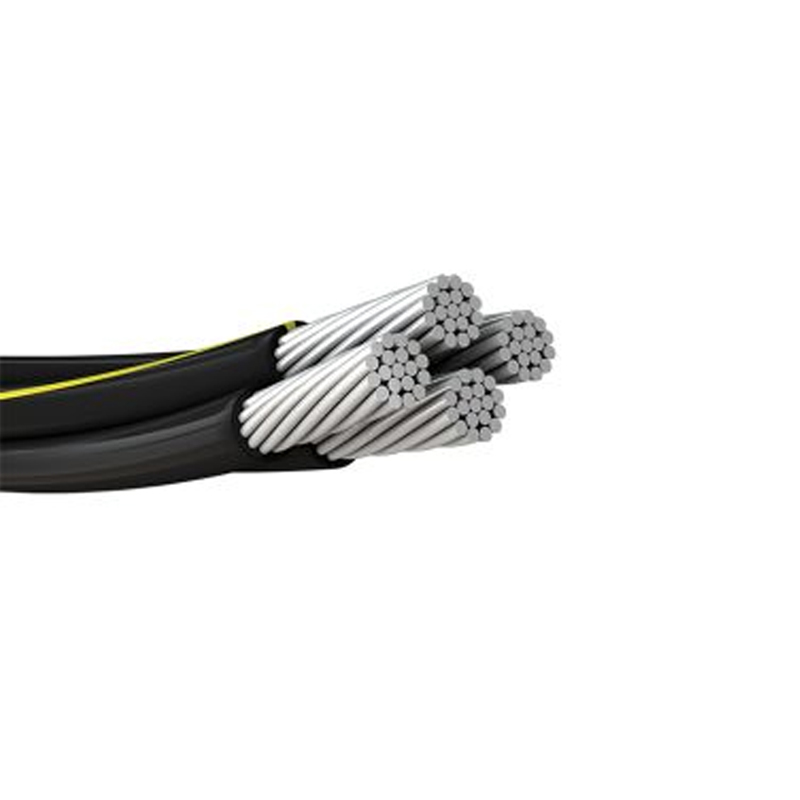

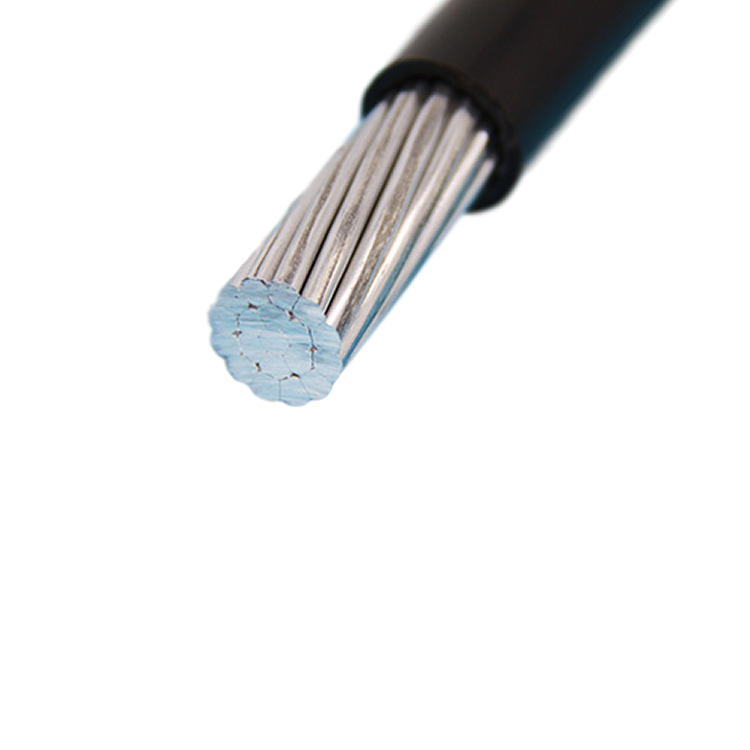

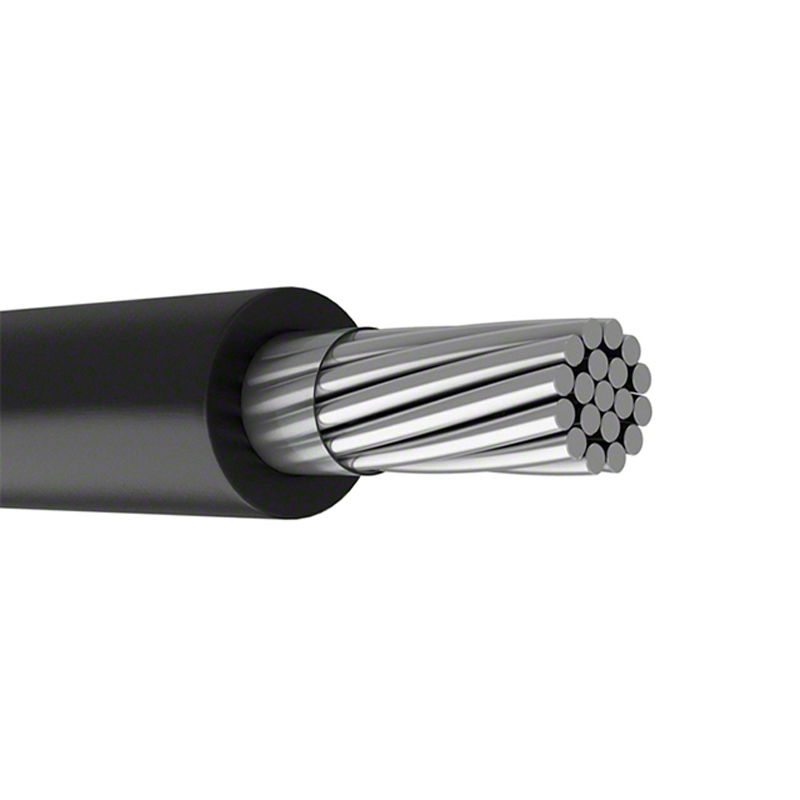

Cable ya ubora wa juu wa 35KV inaweka alama mpya ya kuegemea katika matumizi ya uingizwaji, ikichanganya utendaji wa kipekee wa umeme na uimara wa rugged. Iliyoundwa ili kuhimili mikondo ya 50 ka/1s fupi-mzunguko -sehemu muhimu ya usalama kwa mazingira ya uingizwaji-hii inaonyesha insulation ya hali ya hewa na muundo wa kompakt ambao unapunguza nafasi ya usanikishaji na 30% ikilinganishwa na nyaya za jadi.
Kinga ya shaba iliyofungwa hutoa EMI bora (kuingiliwa kwa umeme) na kinga ya RFI (redio ya kuingilia kati), kuhakikisha operesheni thabiti katika mazingira ya kelele za umeme. Kulingana kikamilifu na viwango vya IEC 60502 na IEEE 404, imekuwa chaguo linalopendelea kwa gridi za nguvu za mijini, uingizwaji wa nishati mbadala, na mitandao ya usambazaji wa viwandani ambapo kuegemea na ufanisi wa nafasi ni kubwa.
Parameta | Thamani |
Voltage iliyokadiriwa | 35 kV |
Nyenzo za conductor | Shaba iliyokatwa |
Upinzani wa insulation | ≥100 GΩ saa 20 ° C. |
Mzunguko mfupi wa sasa | 50 ka/1s |
Nyenzo za sheath | Xlpe |
Ujenzi wa hali ya hewa
Insulation ya cable inaundwa na polyethilini iliyounganishwa na msalaba (XLPE), nyenzo maarufu kwa upinzani wake kwa unyevu, mionzi ya UV, na mfiduo wa kemikali. Imechanganywa na upeanaji wa nje wa UV na ukadiriaji wa ulinzi wa IP68 , ujenzi huu unahakikisha cable inabaki inafanya kazi kwa miaka 40+ katika mazingira ya nje na ya chini ya ardhi, pamoja na maeneo ya pwani yenye maudhui ya chumvi kubwa.
Uwezo wa juu wa mzunguko mfupi
Conductor ya shaba iliyokatwa -iliyochaguliwa kwa ubora wake bora na upinzani wa kutu-kazi kwa kushirikiana na safu ya silaha ya aluminium ili kuhimili mafadhaiko ya mafuta na mitambo wakati wa hafla za mzunguko mfupi. Hii inahakikisha cable inashikilia uadilifu wakati wa makosa, kuzuia kutofaulu kwa janga na kupunguza wakati wa kupumzika kwa matengenezo.
Ubunifu wa kuokoa nafasi
Na kipenyo cha compact cha ≤60 mm , cable hurahisisha njia katika mazingira ya uingizwaji ambapo nafasi ni mdogo. Hii inapunguza ugumu wa ufungaji na gharama kwa 15% , kwani marekebisho machache kwa miundombinu iliyopo inahitajika ili kubeba cable. Ubunifu rahisi pia huruhusu radius ya kipenyo cha 10 × , kuwezesha usanikishaji katika nafasi ngumu.
Sehemu : Inatumika kwa miunganisho ya ndani na nje katika maambukizi na usambazaji, kuunganisha transfoma, wavunjaji wa mzunguko, na mabasi na maambukizi ya nguvu ya chini ya upotezaji.
Nishati Mbadala : muhimu kwa mifumo ya ukusanyaji katika shamba la jua na mbuga za upepo, ambapo upinzani wa hali ya hewa ya cable na uwezo wa juu wa sasa unasaidia nguvu ya nguvu na unganisho la gridi ya taifa.
Viwanda : inaunganisha mashine nzito na paneli za usambazaji katika madini, utengenezaji, na vifaa vya petrochemical, kuhimili hali ngumu za kawaida katika mazingira ya viwandani.
Swali: Je! Radi ya kuinama ni nini?
J: Cable imeundwa na kiwango cha chini cha kuinama cha 10 × kipenyo chake cha nje , ambacho kwa kebo ya kipenyo cha mm 60 hutafsiri hadi 600 mm. Mabadiliko haya huruhusu usanikishaji rahisi katika nafasi zilizowekwa ndani ya uingizwaji na karibu na vifaa vilivyopo bila kuathiri uadilifu wa muundo.
Swali: Je! Inahitaji vifaa maalum vya kukomesha?
Jibu: Ndio, tunapendekeza kutumia vituo vyetu vya umiliki wa 35KV vilivyoundwa kwa utendaji mzuri. Kukomesha kwa kiwanda hiki huhakikisha insulation sahihi na mwendelezo wa ngao, kupunguza wakati wa ufungaji na 50% ikilinganishwa na njia mbadala zilizoundwa na kupunguza hatari ya kushindwa kwa usanikishaji.
Sehemu ya msalaba | Conductor Kipenyo | Unene wa insulation | Kipenyo cha msingi | Uwezo wa sasa wa kubeba | Kuvunja Mzigo | |||
(mm²) | min. | uvumilivu | Nom. | min. | min. | max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Hufafanuliwa kwa joto la kawaida la 25 ℃ na joto la max.conductor ya 70 ℃.
Vipimo vya messenger ya neutral conduc tors
Sehemu ya msalaba | Kipenyo cha conductor | Unene wa insulation | Kipenyo cha msingi | Uwezo wa sasa wa kubeba | Kuvunja mzigo | |||
(mm²) | min. | uvumilivu | Nom. | min. | min. | max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 | |||

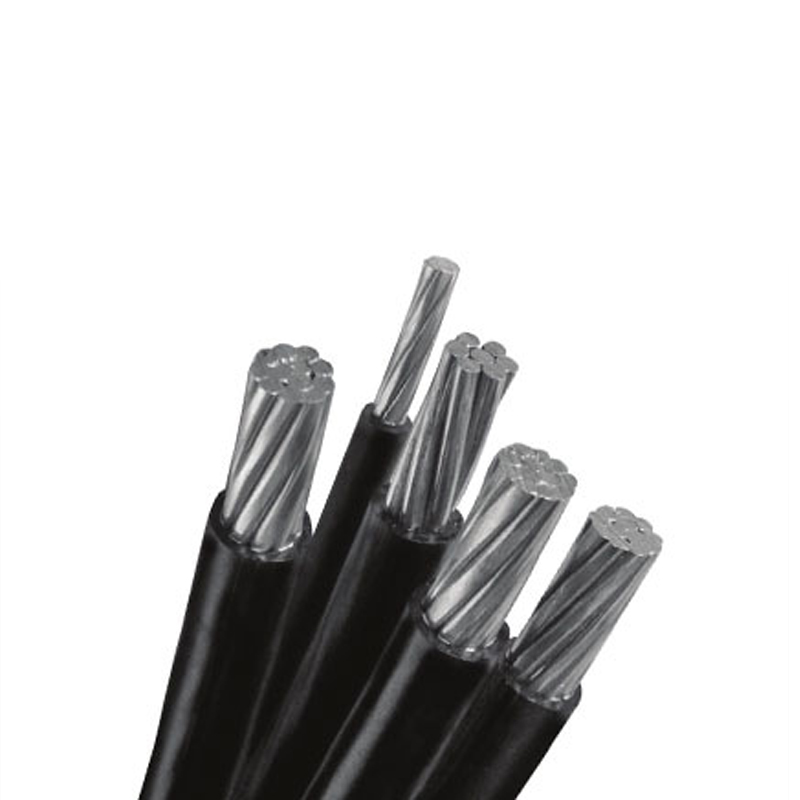

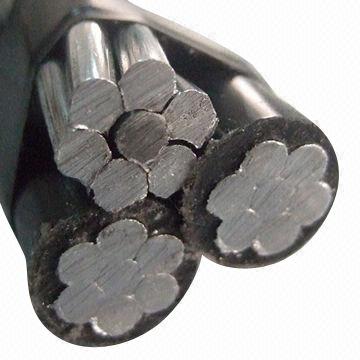

Vipimo vya kifungu cha cable
Idadi ya sehemu za cores × sehemu ya msalaba +conductors za taa za umma + Sehemu ya msalaba ya upande wowote (mm²) | Kipenyo cha kifungu Takriban. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
