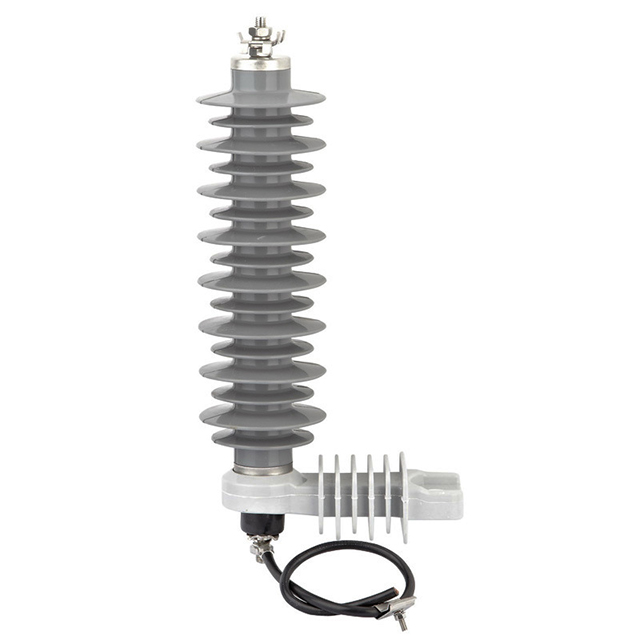

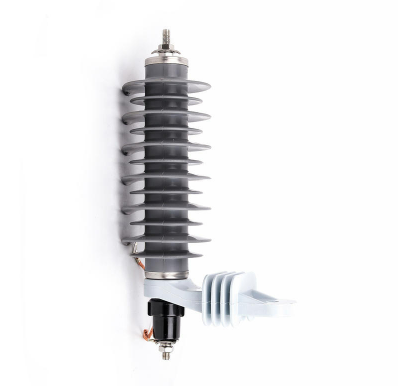

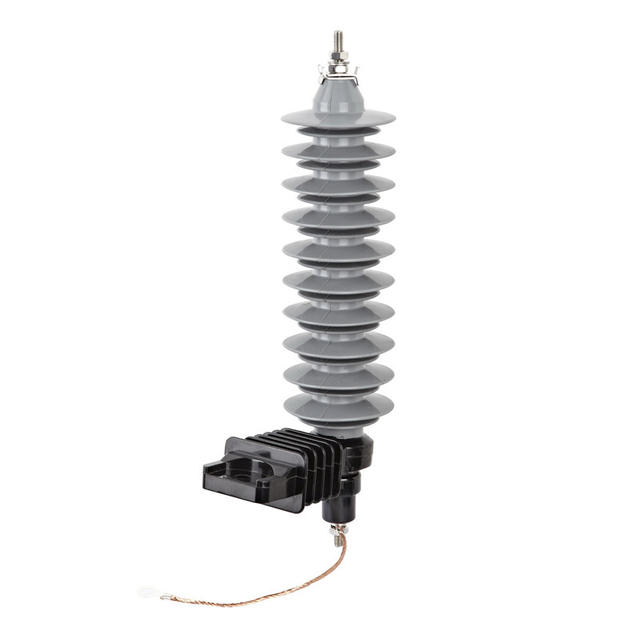

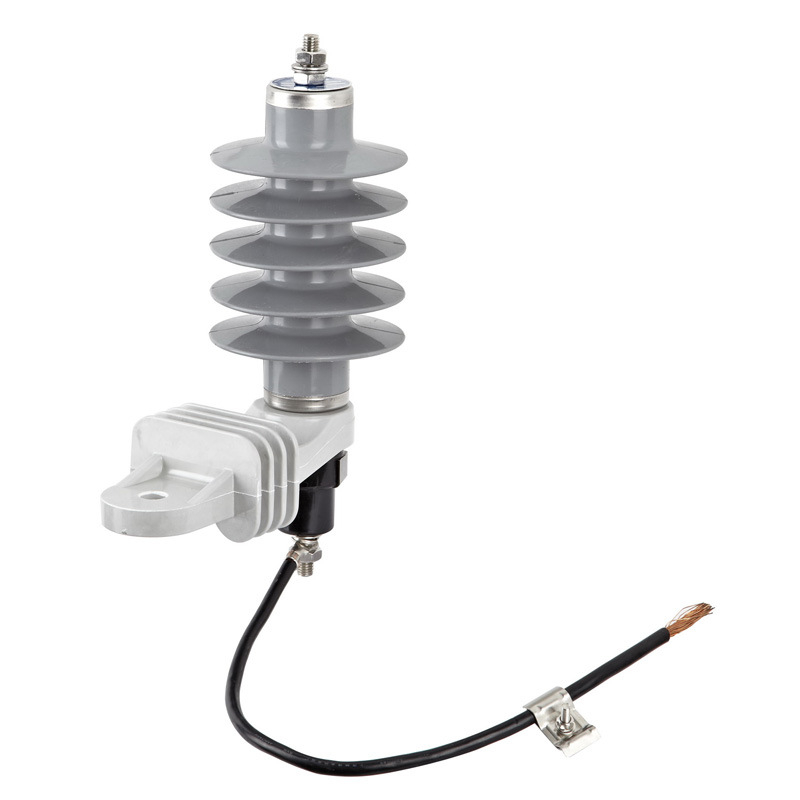

33kV High voltage porcelain makazi ya upasuaji arrester - Zinc oxide umeme kifaa kinga

Kikamata cha Upasuaji wa Kaure cha 33kV - Ulinzi wa Umeme wa Oksidi ya Zinki

Muhtasari wa bidhaa

Kizuia umeme chetu cha 33kV, kilichoundwa kwa nyumba ya kaure inayodumu, hutoa ulinzi wa hali ya juu wa umeme kwa mifumo ya usambazaji na usambazaji wa nguvu.

Kwa kutumia teknolojia ya hali ya juu ya oksidi ya zinki, kizuizi hiki cha upasuaji kinahakikisha:

• Ulinzi bora wa voltage kupita kiasi

• Uzito mwepesi

• Upinzani bora wa uchafuzi wa mazingira

• Utendaji thabiti

---

Vipengele muhimu

Teknolojia ya Oksidi ya Zinc

• Hutumia sifa zisizo za mstari za volt-ampere za oksidi ya zinki

• Mtiririko mdogo wa sasa kwa voltage ya kawaida ya kufanya kazi

• Katika tukio la over-voltage, upinzani hupungua kwa kasi

• Huondoa nishati ya kuongezeka kwa usalama

Hakuna Pengo la Utoaji

• Tofauti na vizuizi vya jadi vya umeme, hakuna pengo la kutokwa linalohitajika

• Matokeo katika kuimarishwa kwa ulinzi na kutegemewa

Makazi ya Kaure

• Nyumba thabiti ya porcelaini hutoa:

• Kudumu kwa muda mrefu

• Ulinzi ulioimarishwa dhidi ya mambo ya mazingira

Ufungaji na Matengenezo Rahisi

• Imeundwa kwa ajili ya ufungaji wa moja kwa moja

• Utunzaji mdogo unahitajika

• Hupunguza gharama za uendeshaji wa muda mrefu

Kuweka Muhuri Bora

• Inaangazia uwezo thabiti wa kuziba

• Inahakikisha uendeshaji wa kuaminika katika hali mbalimbali za hali ya hewa

---

Muhtasari wa Kiufundi

---

Maombi

• Njia za usambazaji wa nguvu

• Mifumo ya usambazaji

• Ulinzi wa kituo kidogo

• Mitandao ya nguvu ya viwanda

---

Mfululizo wa Upasuaji:

• Viwango: 0.22 ~ 500kv (porcelain), 0.22 ~ 220kv (composite)

• Maombi: Iliyoundwa kulinda mifumo ya maambukizi ya nguvu na usambazaji kutoka kwa voltage inayosababishwa na umeme au umeme mwingine.

• Chaguzi za Makazi: Inapatikana katika nyumba zote za silicone polymer composite oxide oxide surge warkers na porcelain nyumba chuma oxide surge wafungwa.

• Ulinzi na Kuegemea: Ulinzi na kuegemea kwa mendeshaji wa upasuaji vimeimarishwa sana kwa sababu ya ujenzi wake thabiti na teknolojia ya hali ya juu.

Kwa nini uchague wafungwa wetu wa upasuaji?

• Ulinzi wa Juu: Zinc oxide Surge Warge wanajulikana kwa ulinzi wao bora dhidi ya voltage zaidi, na kuwafanya chaguo la kuaminika kwa mifumo ya voltage kubwa.

• Uimara wa muda mrefu: Nyumba ya porcelain inahakikisha upinzani wa muda mrefu kwa uharibifu wa mazingira, hata katika hali ngumu.

• Ufanisi wa hali ya juu: Hakuna muundo wa pengo la kutokwa na sifa zisizo za mstari hutoa njia bora na ya kuaminika ya kushughulikia hali za voltage.

Hali ya kufanya kazi

1. Joto la hewa iliyoko: -40 ℃ ~+40 ℃;

2. Urefu: <= 2000m;

3. Frequency: 48Hz ~ 62Hz;

4. Voltage ya Frequency ya Nguvu iliyotumika kati ya vituo vya upasuaji wa upasuaji haipaswi kuzidi voltage inayoendelea ya kazi ya upasuaji;

5. Uwezo wa tetemeko la ardhi ni chini ya digrii 8;

6. Max. Kasi ya upepo ni 35m/s.

Paramu kuu ya teknolojia

1. Metal Oxide Polymer Makazi (Pengo) Aina ya upasuaji wa upasuaji kwa mfumo wa AC (5KA Series)

Mfano	Voltage iliyokadiriwa (KVR.MS)	Voltage inayoendelea ya kufanya kazi (KVR.MS）	Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP)	Darasa la kutokwa kwa mstari	Umbali wa Creepage (mm)	2ms mraba wimbi msukumo wa sasa (a)	4/10μhigh msukumo wa sasa wa msukumo (KAP)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

2. Metal Oxide Polymer Makazi (Pengo) Aina ya upasuaji wa upasuaji kwa mfumo wa AC (safu ya 10KA)

Mfano	Voltage iliyokadiriwa (KVR.MS)	Voltage inayoendelea ya kufanya kazi (KVR.MS）	Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP)	Darasa la kutokwa kwa mstari	Umbali wa Creepage (mm)	2ms mraba wimbi msukumo wa sasa (a)	4/10μhigh msukumo wa sasa wa msukumo (KAP)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-200	200	156	520	3	7110	800	100

.

Mfano	Voltage iliyokadiriwa (KVR.MS)	Voltage inayoendelea ya kufanya kazi (KVR.MS）	Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP)	Darasa la kutokwa kwa mstari	Umbali wa Creepage (mm)	2ms mraba wimbi msukumo wa sasa (a)	4/10μhigh msukumo wa sasa wa msukumo (KAP)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

.

Mfano	Voltage iliyokadiriwa (KVR.MS)	Voltage inayoendelea ya kufanya kazi (KVR.MS）	Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP)	Darasa la kutokwa kwa mstari	Umbali wa Creepage (mm)	2ms mraba wimbi msukumo wa sasa (a)	4/10μhigh msukumo wa sasa wa msukumo (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

.

Mfano	Voltage iliyokadiriwa (KVR.MS)	Voltage inayoendelea ya kufanya kazi (KVR.MS）	Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP)	Darasa la kutokwa kwa mstari	Umbali wa Creepage (mm)	2ms mraba wimbi msukumo wa sasa (a)	4/10μhigh msukumo wa sasa wa msukumo (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

.

Mfano	Voltage iliyokadiriwa (KVR.MS)	Voltage inayoendelea ya kufanya kazi (KVR.MS）	Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP)	Darasa la kutokwa kwa mstari	Umbali wa Creepage (mm)	2ms mraba wimbi msukumo wa sasa (a)	4/10μhigh msukumo wa sasa wa msukumo (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
