132kV Composite Bushing nje HV Cable Kukomesha

5 0 Maoni

Wingi:




Uliza Ongeza kwenye Kikapu

Maelezo ya bidhaa

Maelezo ya bidhaa

Utangulizi juu ya vifaa vya cable kwa 48/66 ~ 290/500kv
48/66kv ~ 290/500kV Vifaa vya juu vya cable vinaweza kuwekwa kama kukomesha kwa porcelain bushing nje, kumalizika kwa kazi ya nje, kukomeshwa kwa nguvu kwa njia ya pamoja, kukomeshwa kwa nguvu kwa njia ya pamoja, kumalizika kwa njia ya pamoja, kumalizika kwa njia ya pamoja, kumalizika kwa njia ya pamoja, kumaliza kwa njia kuu ya pamoja, kumaliza kwa njia ya pamoja ya pamoja, kumaliza kwa njia ya pamoja ya mishipa ya pamoja, kumaliza kwa njia kuu ya pamoja, kumaliza kwa njia ya pamoja ya mishipa ya pamoja, mikutano ya pamoja ya mikutano, sehemu, aina ya awamu moja na aina ya awamu tatu kwa pamoja ya kavu ya kuhami pamoja, sanduku la kutuliza, na sanduku la ulinzi la kutuliza, sanduku lililounganishwa na mlinzi wa sheath, nk

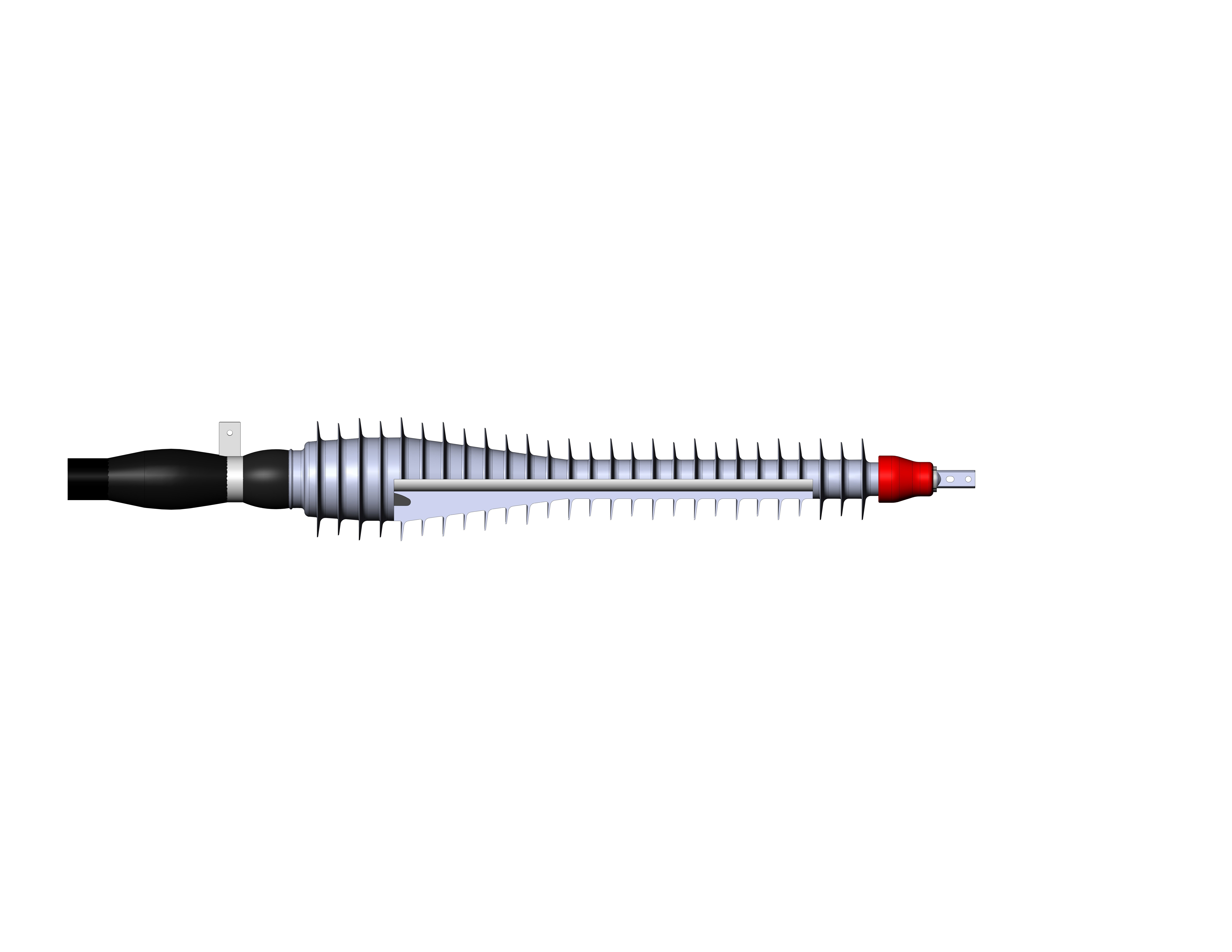

4e-yjzwf composite bushing nje ya kumaliza
kampuni inazalisha mbili za kutumiwa kwa nje, 4e-yjzwcf3 na 4e-yJZ4, ambazo zinatumiwa kwa muda mrefu na 4evt. Viunganisho na kiwango cha kupambana na uchafuzi wa III na IV. Zinaundwa na kukomesha, koni ya dhiki, mchanganyiko wa bushing, na bomba la mkia. Tunatumia ukingo wa sindano ya mpira wa silicone iliyoingizwa ili kufanya koni ya dhiki, ambayo ina utulivu wa muda mrefu wa uwezo wa kudumu wa nguvu na uwezo wa uwanja wa umeme. Kuweka bushing ya composite ni kutumia muundo wa sketi na mirija ya insulation ya nguvu ya juu ya nyuzi ya nyuzi iliyowekwa na mpira wa silicone. Busing ya kutupwa ya mchanganyiko imejazwa na mafuta ya kuhami na mali bora ya insulation ya umeme, na kufutwa kwa pande zote au kupenya ni chini kama 1/1000 kati ya koni ya dhiki ya silicon ili kuhakikisha operesheni salama ya bidhaa hiyo kwa muda mrefu. Bidhaa yetu inatumia muundo wa kuziba nyingi ambao unaweza kuzuia kwa ufanisi kuvuja kwa kuzamishwa kwa maji na mafuta ya kuhami. Mihuri yote hutumia vifaa vya mpira vya nje vya NBR au silicon. Zote za vifaa vya kujifunga ni chuma cha pua na utendaji mzuri wa muhuri wa kuzuia maji.

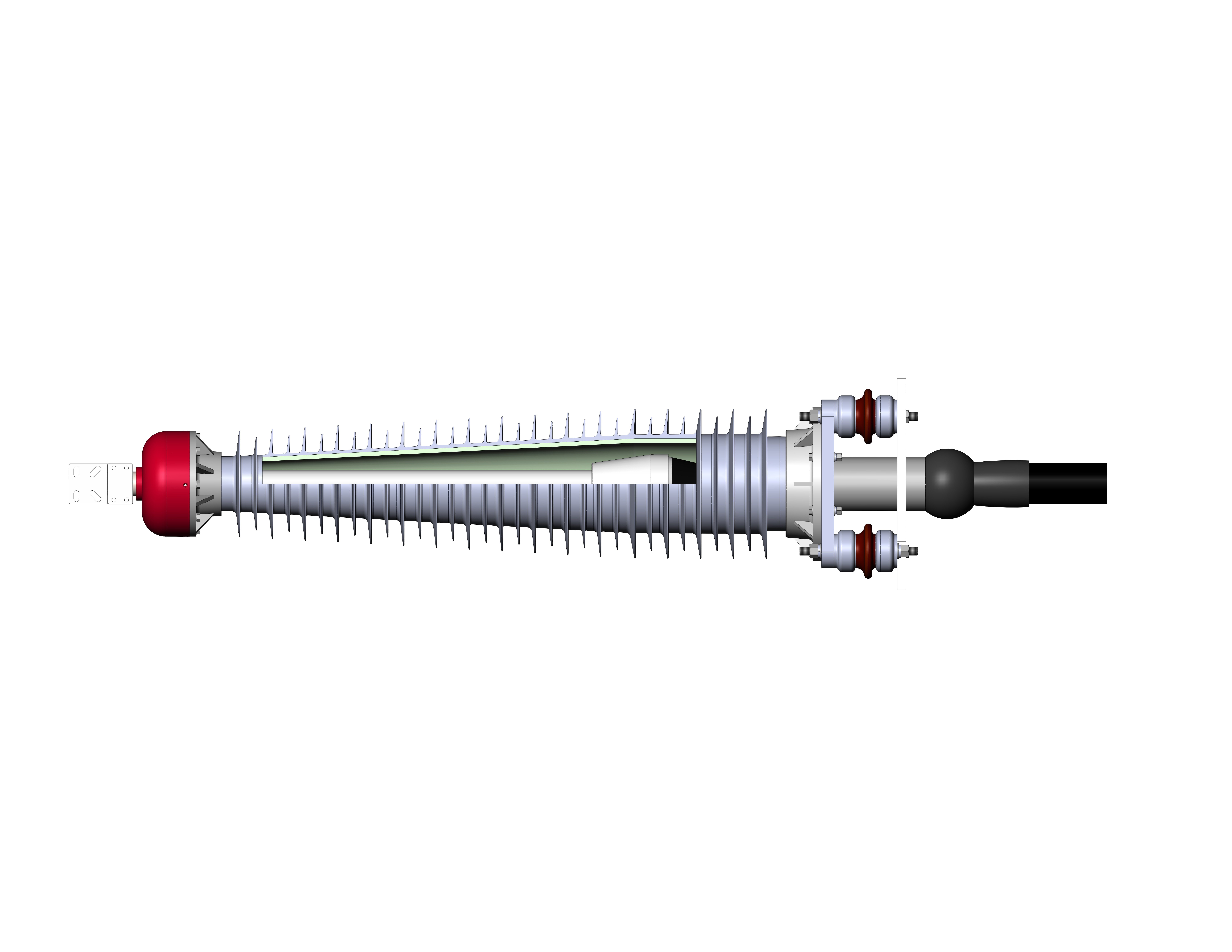

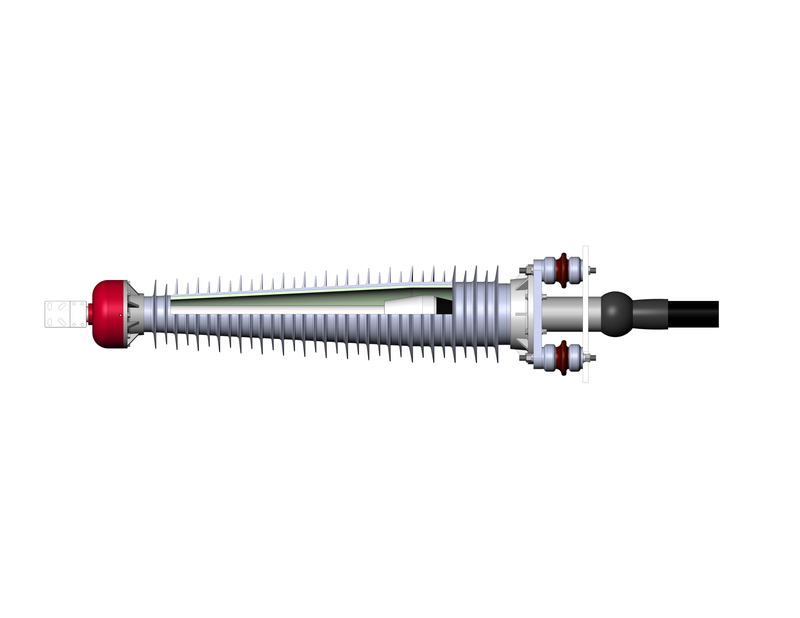

132kv Composite Bushing nje HV Cable

1. Outlet clamp 2. Grading Shield 3. Insulation ya msingi

Saizi mm	48/66kv	64/110kv	80/138kv	127/220kv
H	1270	1500	1750	2500
A	1510	1935	2085	3100
B	1925	2155	2400	3600
C	450	450	450	650
D	200	200	200	300
E	Φ22	Φ22	Φ22	Φ32
Umbali wa Creepage	≥2248	≥3906	≥4495	≥7812

Kukomesha kwa Bushing ya nje sio tu kuwa na faida zote za bushing ya porcelaini, lakini pia kuwa na utendaji bora zaidi:

mitambo: nguvu ya mitambo ya safu ya ndani ni fiberglass ya epoxy ambayo ni bora kuliko bushing ya porcelain, na utendaji bora wa mitambo.
Uthibitisho wa Mlipuko: Safu ya sketi ya silicon inayofunika nje ni laini, epuka au kupunguza sana uharibifu baada ya mlipuko unaosababishwa na vifaa vya kibinafsi au karibu, na usalama bora kuliko bushing ya porcelain katika maeneo yenye watu wengi.
Usafiri: Uzito wa bushing ya kutuliza ni chini ya 1/5 ya uzito wa porcelain bushing. Nguvu bora ya mitambo ya ndani na safu laini ya nje ni upinzani wa compression kuanguka, kwa ufanisi kupunguza gharama ya usafirishaji na ufungaji.
Upinzani wa hali ya hewa: safu ya nje ya mpira wa silicon ina upinzani bora wa hali ya hewa, uwezo wa kujisafisha wa kujisafisha, UV na upinzani wa kuzeeka. IEC60815 inaonyesha wazi kuwa umbali wa mteremko wa bushing ni 17mm/kV, juu kidogo kuliko kiwango cha anti-I, wakati umbali wa mgawanyo wa mpira wa silicon ni hadi 25mm/kV, kufikia kiwango cha anti-III.
Kusafisha bure: Mpira wa silicone una repellency bora ya maji na uwezo mzuri wa kujisafisha, kusafisha msingi wa bure wa mwongozo (kiwango cha kusafisha kaure ni mara moja kwa mwaka), punguza sana gharama za matengenezo.

1-500k V C ABLE A CESCESHIRES E Lectrical P erformance P arameter
1 ~ 500k V Cable Accessor I ES Viwanja vya kawaida na Viwango vya Viwanda
Viwango vya Voltage vilivyotolewa na Kampuni yetu ni pamoja na 1kv, 10kv, 35kv, 48/66kv, 56/78kv, 64/110kV/13kv/13Kv/13k Kwa mujibu wa IEC60502, IEC60840, IEC62067, IEC60859, IEC62271-209, GB/T11017, GB/Z18890, GB/T22078, GB/T12706, GB311, GB72, BS 501818, GB72, BS 501818, GB72, BS 501 Viwango vya DL509, JB/T8144, na hupitia mtihani wa kiwanda ngumu, mtihani wa aina, na mtihani wa kitambulisho (220kV na hapo juu).
Jina la mtihani na

uainishaji wa mtihani wa msimbo na msimbo:

Hapana.	Jina la mtihani	Nambari
1	Mtihani wa kawaida	R
2	Mtihani wa sampuli	S
3	Aina ya mtihani	T
4	Mtihani wa kitambulisho cha mapema	P
5	Mtihani wa ziada	A

Mtihani wa kawaida kwa kila koni ya dhiki, bushing ya GIS, na moja kwa moja kupitia mwili kuu wa pamoja wa 66kV na vifaa vya juu vya cable:

Bidhaa	66kv	110kv	220kv
Kutokwa kwa sehemu	72kV, kutokwa kwa sehemu sio zaidi ya vitu vilivyotekelezwa hapo awali	96kV, kutokwa kwa sehemu sio zaidi ya vitu vilivyotekelezwa hapo awali	190kV, kutokwa kwa sehemu sio zaidi ya vitu vilivyotekelezwa hapo awali
Frequency ya nguvu kuhimili voltage	120kv/30min (mwili kuu wa pamoja 60min, hakuna flashover hakuna kuvunjika)	160kv/30min (mwili kuu wa pamoja 60min, hakuna flashover hakuna kuvunjika)	318kv/30min (mwili kuu wa pamoja 60min, hakuna flashover hakuna kuvunjika)
Mtihani wa muhuri	0.25 ± 0.01MPa/1H kwa vifaa vya kuziba, bushing ya porcelain, bushing composite, hakuna uvujaji
Mtihani wa muhuri	0.6 ~ 0.7MPa/1H kwa bushing epoxy, hakuna kuvuja
Mtihani wa kuonekana	Hakuna uharibifu, hakuna ngozi na kasoro zingine zinazoathiri ubora na kuonekana

132kV Composite Bushing Outdoor HV Cable

Kukomesha kwa 132KV Composite Busing Outdoor HV ni suluhisho la hali ya juu iliyoundwa kwa mifumo ya juu-voltage. Imejengwa na vifaa vyenye mchanganyiko na iliyoundwa kwa mazingira ya nje, hutoa insulation ya kuaminika, upinzani wa hali ya hewa, na utendaji wa muda mrefu, na kuifanya iwe bora kwa miundombinu muhimu ya nguvu.

Vipengele muhimu

Uwezo mkubwa wa voltage

Iliyoundwa kwa mifumo 132KV, kuhakikisha utendaji mzuri katika maambukizi ya juu na usambazaji.

Nyenzo za insulation za mchanganyiko

Imetengenezwa kutoka kwa mpira wa silicone au vifaa sawa, kutoa hydrophobicity bora, upinzani wa UV, na upinzani wa uchafuzi wa mazingira.

Ubunifu mwepesi

Ujenzi wa mchanganyiko ni nyepesi zaidi kuliko porcelain, kupunguza usafirishaji na juhudi za ufungaji.

Usalama ulioimarishwa

Nguvu kubwa ya mitambo na kubadilika huzuia uharibifu kutoka kwa athari au vibrations, kuhakikisha kuegemea kwa utendaji.

Upinzani wa hali ya hewa na uchafuzi wa mazingira

Utendaji wa kipekee chini ya hali mbaya ya mazingira, pamoja na mvua nzito, theluji, ukungu wa chumvi, na uchafuzi wa viwandani.

Maombi

Uwasilishaji wa Nguvu : Kuunganisha nyaya za juu-voltage kwa uingizwaji, transfoma, na switchgear.
Miradi ya nishati mbadala : kuwezesha miunganisho ya juu-voltage katika mashamba ya upepo, mimea ya jua, na vituo vya umeme.
Usambazaji wa Nguvu za Viwanda : Kusaidia mifumo kubwa ya nguvu ya viwandani.

Uainishaji wa kiufundi

Ukadiriaji wa voltage : 132kv
Vifaa vya insulation : Mpira wa silicone wa mchanganyiko na msingi wa fiberglass-iliyoimarishwa.
Umbali wa Creepage : Iliyoundwa kufikia au kuzidi viwango vya utendaji wa uchafuzi wa mazingira.
Uwezo wa sasa : Inawezekana kwa mahitaji maalum ya matumizi (kwa mfano, 1250a, 1600a).
Viwango vya kufuata : hukutana na IEC 60840 na viwango vya IEEE 48 vya vifaa vya juu vya voltage.

Faida

Uimara : Nyenzo ya mchanganyiko ni sugu na haina shida kama porcelain.
Usalama : isiyoweza kuwaka na sugu ya arc, na mahitaji ya chini ya matengenezo.
Uzito : Inapunguza utunzaji na usanikishaji katika maeneo ya mbali au ya juu.
Kuingiliana na kutu : Inastahimili mfiduo wa muda mrefu kwa hali ya mazingira ya fujo.
Eco-kirafiki : Vifaa vya mchanganyiko vinaweza kusindika tena na vina athari ya chini ya mazingira ikilinganishwa na porcelain ya jadi.

Miongozo ya Ufungaji

Maandalizi

Hakikisha eneo la kukomesha cable ni safi, kavu, na haina uchafu.
Thibitisha vifaa vyote kwa uadilifu na maelezo sahihi.

Mkutano

Tumia zana zinazofaa na ufuate maagizo ya ufungaji wa mtengenezaji.
Hakikisha upatanishi sahihi na salama vifaa vyote vya mitambo.

Upimaji na kuagiza

Fanya vipimo vya umeme na mitambo ili kuhakikisha operesheni salama na ya kuaminika.

Matengenezo

Kusafisha mara kwa mara na ukaguzi wa kuondoa vumbi au uchafu na kuhakikisha kuegemea kwa muda mrefu.

Kukomesha kwa 132KV Busing Busing Outdoor HV ni chaguo bora kwa matumizi ya kisasa ya voltage. Ubunifu wake wa ubunifu, ujenzi wa uzani mwepesi, na utendaji bora chini ya hali kali hufanya iwe suluhisho la kutegemewa na la gharama kubwa kwa mifumo ya nguvu.
