132KV GIS kukomesha vifaa vya aina ya kavu

Maelezo ya bidhaa

Utangulizi juu ya vifaa vya cable kwa 48/66 ~ 290/500kv
48/66k V ~ 290 / 500k V  Vifaa vya juu vya cable vinaweza kuwekwa kama porcelain bushing  nje ya nje  , composite  bush ing nje ya nje  ya sehemu iliyowekwa ,  ndani ya sehemu  iliyowekwa  ndani  ya sehemu iliyowekwa ndani ya sehemu iliyowekwa ndani ya  sehemu iliyowekwa ,  ndani ya sehemu iliyowekwa ndani ya sehemu iliyowekwa ndani ya sehemu iliyowekwa ndani ya sehemu ya  pamoja na sehemu ya pamoja ya kumalizika  kwa pamoja  , kumalizika -kwa muda wa pamoja, Aina na aina ya awamu tatu  ya  kukausha kikamilifu tawi la kuhami pamoja  , sanduku la kutuliza, na sanduku la ulinzi la kutuliza, sanduku lililounganika na mlinzi wa sheath, e tc .

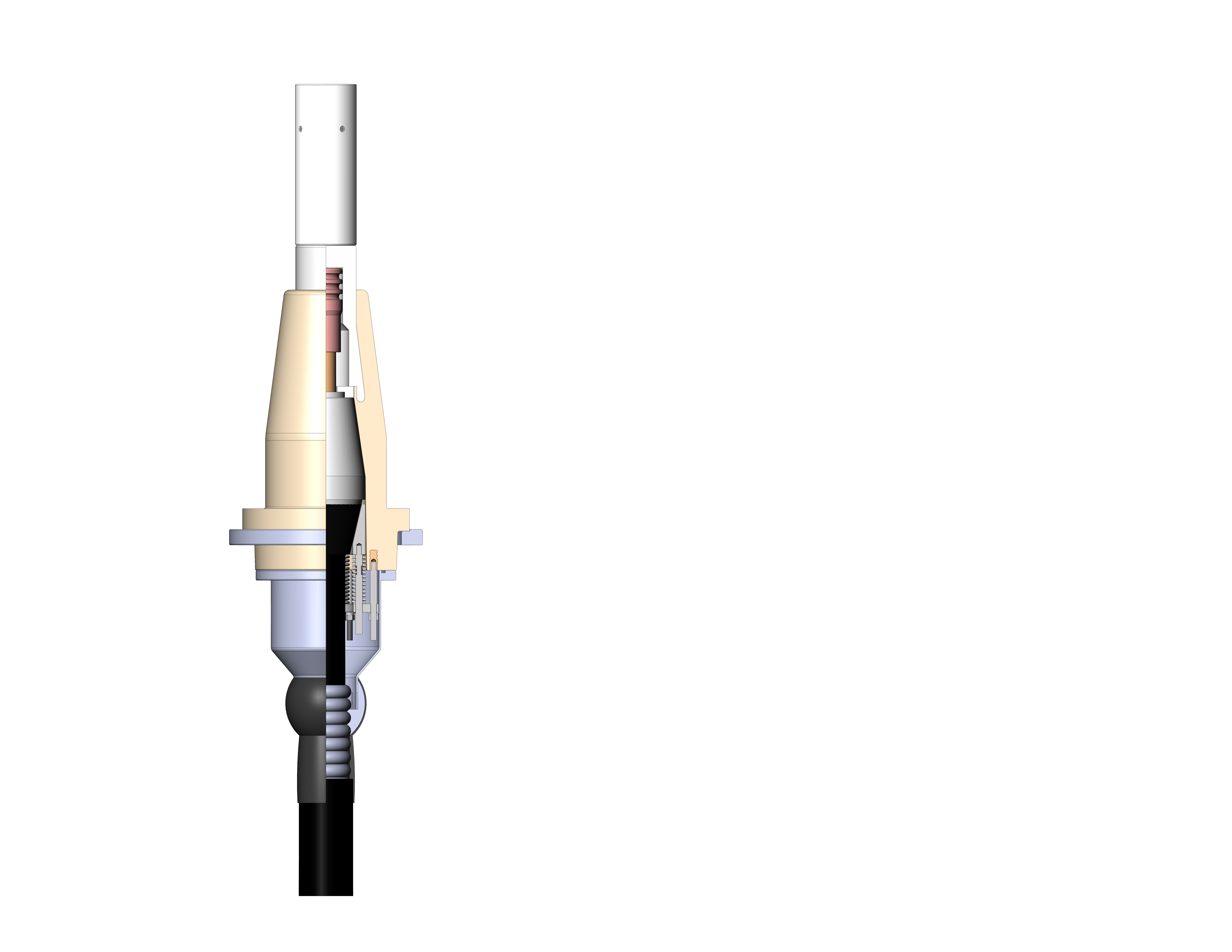

4e-yjzggc  p lug  d ry  aina ya  gis  t ermination

kampuni  inazalisha s  mbili kuu za 4e-yjzggc  kuziba  aina  ya gis  ,  4e-yjzggcd stort kukausha gis-  ycg . Vifaa vya umeme na viunganisho vya cable. Zinaundwa na nguvu za nje, utupaji wa epoxy, koni ya dhiki iliyoangaziwa, prop ya koni, na bomba la mkia. Mwili kuu wa mpira laini wa silicone uliowekwa wazi unatumia sindano ya runinga ya runicone ya silicone iliyoingizwa, ambayo ina utulivu wa muda mrefu wa nguvu ya kudumu ya kushikilia na uwanja wa umeme abi l ity. Epoxy inatumia ukingo wa utupu wa utupu wa epoxy, muundo wa kavu ya kavu. Hakuna haja ya kujaza gesi ya kuhami au mafuta, kwa ufanisi hakikisha operesheni salama ya bidhaa. Bidhaa yetu hutumia muundo wa kuziba nyingi ambao unaweza kuzuia kwa ufanisi kuvuja kwa kuzamishwa kwa maji. Mihuri yote hutumia vifaa vya mpira vya nje vya NBR au silicon. Zote za vifaa vya kujifunga ni chuma cha pua na utendaji mzuri wa muhuri wa kuzuia maji.
Bidhaa zetu zinakidhi viwango vya IEC60859 (1999), IEC62271-209 (2007) kulingana na vifaa vya umeme vya GIS. Kuna tofauti kidogo kati  ya viwango viwili, ikiwa watumiaji hawahitaji kwa maandishi, kwa ujumla kulingana na kiwango cha IEC62271-209.

1    .    ​    ​    ​    ​    ​    ​



Saizi mm	48/66kv	64/110kv	80/138kv	127/220kv
L  Aina fupi	310	470	470	620
Aina  fupi	900	1020	1020	1260
L  Aina ndefu	583	757	757	960
Aina  ndefu	1200	1310	1310	1600

Vipengele kuu vya muundo:
Muundo wa hali ya juu: Muundo kamili wa aina ya kuziba, inaweza kwanza kutuma utupaji wa kwanza na kuziba kwa kiwanda cha vifaa vya GIS na kusanikisha kabla ya  vifaa vya GIS.
Ufungaji rahisi: Urefu wa muundo wa programu-jalizi ya cable ni chini  ya 300mm, aina kavu na mafuta isiyo na mafuta na bure ya gesi, inapunguza sana kazi.

Kumbuka: Kulingana na mahitaji ya IEC 62271-209 na GB/T 22381-2008, vipimo vya usanidi wa kumaliza GIS vinaweza kugawanywa katika aina fupi na aina ndefu (juu ya ramani ya sketch ni aina ndefu).

1-500k V  C Able  A Ccessories  e Lectrical  P erformance  P arameter
1 ~ 500k V  Cable Accessor I ES Viwango vya kawaida na Viwango vya Viwanda vya Viwanda vya
Viwango vilivyotolewa na Kampuni yetu ni pamoja na 1K V , 10k V , 35k V , 48 /66k V, 56/ 78k V , 64/110k V , 13k / 13k  Kwa mujibu wa IEC60502, IEC60840, IEC62067, IEC60859, IEC62271-209, GB/T11017,  GB/Z18890,  GB/T22078,  GB/T12706,  GB311, GB72  , BS 501818, GB72, BS 501818, GB72, BS  501 Viwango vya  DL509,  JB/T8144, na kupitisha mtihani wa kiwanda cha ukali, mtihani wa aina, na mtihani wa utambuzi  (220k V  na hapo juu).
Jina la mtihani na

uainishaji wa mtihani wa msimbo na msimbo :

Hapana.	Jina la mtihani	Nambari
1	Mtihani wa kawaida	R
2	Mtihani wa sampuli	S
3	Aina ya mtihani	T
4	Mtihani wa kitambulisho -cha mapema	P
5	Mtihani wa ziada	A

Mtihani wa kawaida kwa kila koni ya dhiki, bushing ya GIS, na moja kwa moja kupitia mwili kuu wa pamoja wa 66kV na vifaa vya juu vya cable:

Bidhaa	66kv	110kv	220kv
Kutokwa kwa sehemu	72kV , kutokwa kwa sehemu sio zaidi ya vitu vilivyotekelezwa hapo awali	96kV , kutokwa kwa sehemu sio zaidi ya vitu vilivyotekelezwa hapo awali	Kutokwa kwa sehemu ya 190kv ,  sio zaidi ya vitu vilivyotekelezwa hapo awali
Frequency ya nguvu kuhimili voltage	120kv/30min  (mwili kuu wa pamoja  60min , hakuna flashover hakuna kuvunjika)	160kv/30min  (mwili kuu wa pamoja  60min , hakuna flashover hakuna kuvunjika)	318kv/30min  (mwili kuu wa pamoja  60min , hakuna flashover hakuna kuvunjika)
Mtihani wa muhuri	0.25 ± 0.01MPa/1H  kwa vifaa vya kuziba, bushing ya porcelain, bushing composite, hakuna uvujaji
	0.6 ~ 0.7MPa/1H  kwa bushing epoxy, hakuna kuvuja
Mtihani  wa kuonekana	Hakuna uharibifu, hakuna ngozi na kasoro zingine zinazoathiri ubora na kuonekana

132KV GIS (gesi iliyowekwa maboksi ya kubadili) vifaa vya kukausha kavu vya aina ya cable vimeundwa ili kutoa vituo salama na bora kwa miunganisho ya cable ya juu katika matumizi ya GIS. Vifaa hivi vinatoa teknolojia ya hali ya juu na teknolojia ya kuziba ili kuhakikisha kuegemea na maisha marefu ya mifumo ya voltage kubwa, na kuifanya iwe bora kwa uingizwaji, matumizi ya viwandani, na mitandao ya usambazaji wa nguvu.

Vipengele muhimu

1. Ukadiriaji wa juu wa voltage

• Iliyoundwa mahsusi kwa matumizi ya 132KV, kutoa utendaji mzuri kwa kukomesha kwa voltage kubwa.

• Inafaa kwa nyaya zote za kati na za juu, kuhakikisha miunganisho salama na bora.

2. Ubunifu wa pluggable

• Ubunifu wa ubunifu wa pluggative hurahisisha usanikishaji na matengenezo, ikiruhusu unganisho rahisi na kukatwa kwa nyaya bila hitaji la zana maalum.

• Hupunguza wakati wa ufungaji na wakati wa kufanya kazi, kuhakikisha urejesho wa huduma ya haraka na ya kuaminika.

3. Aina kavu insulation

• Inatumia teknolojia ya insulation ya aina kavu, kuondoa hitaji la insulation ya kioevu, ambayo hupunguza hatari ya uvujaji na uchafu.

• Inahakikisha insulation ya umeme bora na huongeza usalama wa hatua ya kukomesha.

4. Utangamano wa switchgear wa gesi

• Sambamba na mifumo ya GIS, kutoa suluhisho ngumu na bora kwa vituo vya juu vya voltage katika nafasi zilizowekwa.

• Iliyoundwa kujumuisha bila mshono na paneli za GIS, inachangia usalama wa jumla na kuegemea kwa mfumo.

5. Uimara na ulinzi wa mazingira

• Inapinga hali ya hali ya hewa kali, mfiduo wa UV, na kushuka kwa joto.

• Inalinda nyaya kutoka kwa sababu za mazingira, kuhakikisha utendaji wa muda mrefu na matengenezo madogo.

Maombi

1. GAS iliyoingizwa switchgear (GIS)
   inafaa kwa vituo vya cable katika uingizwaji wa GIS ambapo nafasi ni mdogo, na mifumo ya voltage ya juu inafanya kazi. Ubunifu wa aina ya kavu ya pluggable hutoa suluhisho salama, bora la kuunganisha nyaya kwenye paneli za GIS.

2. Mitandao ya usambazaji wa nguvu
   inahakikisha vituo vya kuaminika vya cable kwa mifumo ya usambazaji wa nguvu, kudumisha utendaji wa voltage ya juu na kupunguza wakati wa kupumzika katika shughuli za gridi ya taifa.

3. Miradi ya nishati mbadala
   inayotumika katika mitambo ya jua, upepo, na umeme ili kudumisha miunganisho salama ya cable katika mazingira yenye voltage kubwa, inachangia ufanisi wa nishati na kuegemea kwa mfumo.

4. Mifumo ya nguvu ya viwandani
   inafaa kwa matumizi ya viwandani ambayo yanahitaji kukomesha kwa nguvu na usalama wa kiwango cha juu, kuhakikisha mtiririko wa nguvu usioingiliwa na usalama katika vifaa vya utengenezaji na usindikaji.

Manufaa ya 132kV GIS Kukomesha Vifaa vya Kavu Kavu

1. Ufungaji wa haraka na rahisi

• Ubunifu wa pluggable hurahisisha mchakato wa ufungaji na matengenezo, kwa kiasi kikubwa kupunguza wakati unaohitajika wa kuanzisha na kupunguza usumbufu wa kiutendaji.

2. Viwango vya juu vya usalama

• Teknolojia ya insulation ya aina kavu hupunguza hatari ya uvujaji na uchafu, wakati unapeana insulation ya umeme bora kuzuia makosa na kushindwa.

3. Kuegemea kwa muda mrefu

• Iliyoundwa kuhimili hali ya mazingira, kuhakikisha maisha marefu ya huduma na mahitaji ya matengenezo yaliyopunguzwa.

• Sugu kwa kutu, unyevu, na mabadiliko ya joto, na kuifanya iwe bora kwa mitambo ya nje.

4. Compact na nafasi ya ufanisi

• Ubunifu wa kompakt umeboreshwa kwa matumizi katika matumizi ya GIS, ambapo nafasi iko kwenye malipo, bila kuathiri utendaji au usalama.

Kwa nini uchague 132kV GIS Kukomesha vifaa vya Kavu vya Kavu?
Vifaa vya cable vya aina ya 132KV GIS vinaweza kutoa suluhisho la hali ya juu, la kuaminika, na la gharama kubwa kwa kumaliza kwa kiwango cha juu cha voltage. Pamoja na ufungaji wao rahisi, viwango vya juu vya usalama, na uimara wa kipekee, vifaa hivi ni bora kwa kuhakikisha utendaji wa muda mrefu katika mifumo muhimu ya miundombinu ya nguvu.

Wasiliana nasi leo kwa habari zaidi au kubadilisha suluhisho bora kwa mahitaji yako ya kukomesha cable!
