Utangulizi juu ya vifaa vya cable kwa 48/66 ~ 290/500kv
48/66kv ~ 290/500kV Vifaa vya juu vya cable vinaweza kuwekwa kama kukomesha kwa nje kwa bushing, kumalizika kwa bushing nje, aina kamili ya kukausha kavu ya nje, kukomesha kwa GIS, sehemu ya kukausha-kamili, aina ya pamoja na sehemu ya pamoja, iliyokusanyika kwa pamoja, aina ya pamoja ya kujumuisha, aina ya pamoja na sehemu ya pamoja, kukausha tano kwa pamoja, kukausha tano kwa pamoja, kukausha tano kwa pamoja, kukausha tano kwa pamoja, kukausha tano kwa pamoja, aina ya pamoja- Sanduku la kutuliza, na sanduku la ulinzi la kutuliza, sanduku lililounganika na mlinzi wa sheath, nk.
| Wingi: | |
|---|---|
|
| |
4e-yjzwcf4
4E

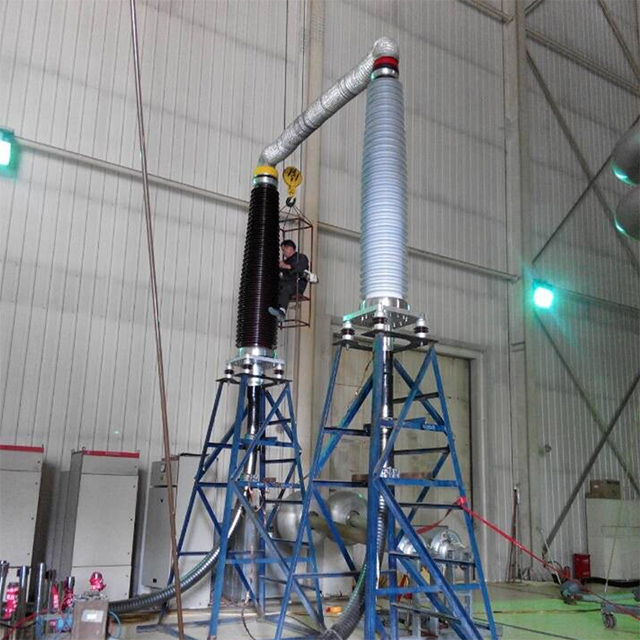

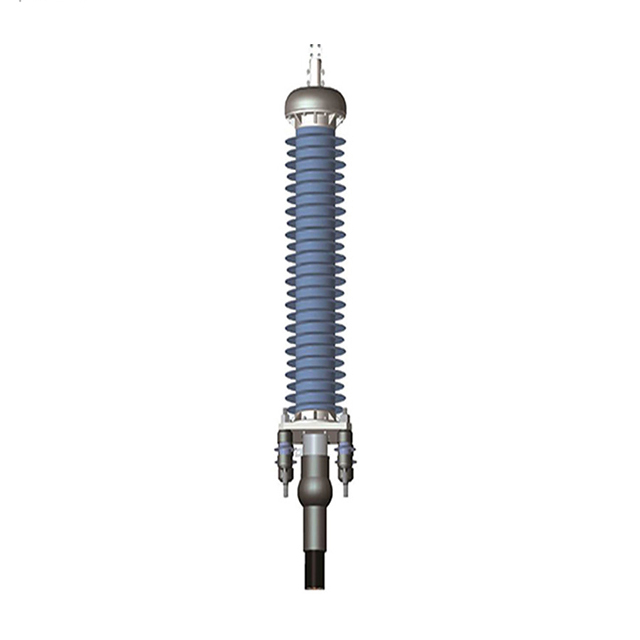

Kukomesha kwa bushing ya nje ya 132KV ni aina ya kukomesha kwa kiwango cha juu cha voltage iliyoundwa kwa matumizi ya nje, kawaida katika mistari ya nguvu ya juu au unganisho la uingizwaji. Inachanganya vifaa vya polymer ya mchanganyiko (kama mpira wa silicone na epoxy) na teknolojia za jadi za kuhami (kama vile miundo iliyojazwa na mafuta au kavu) kutoa utendaji bora katika mazingira yaliyochafuliwa, yenye unyevu, au magumu.

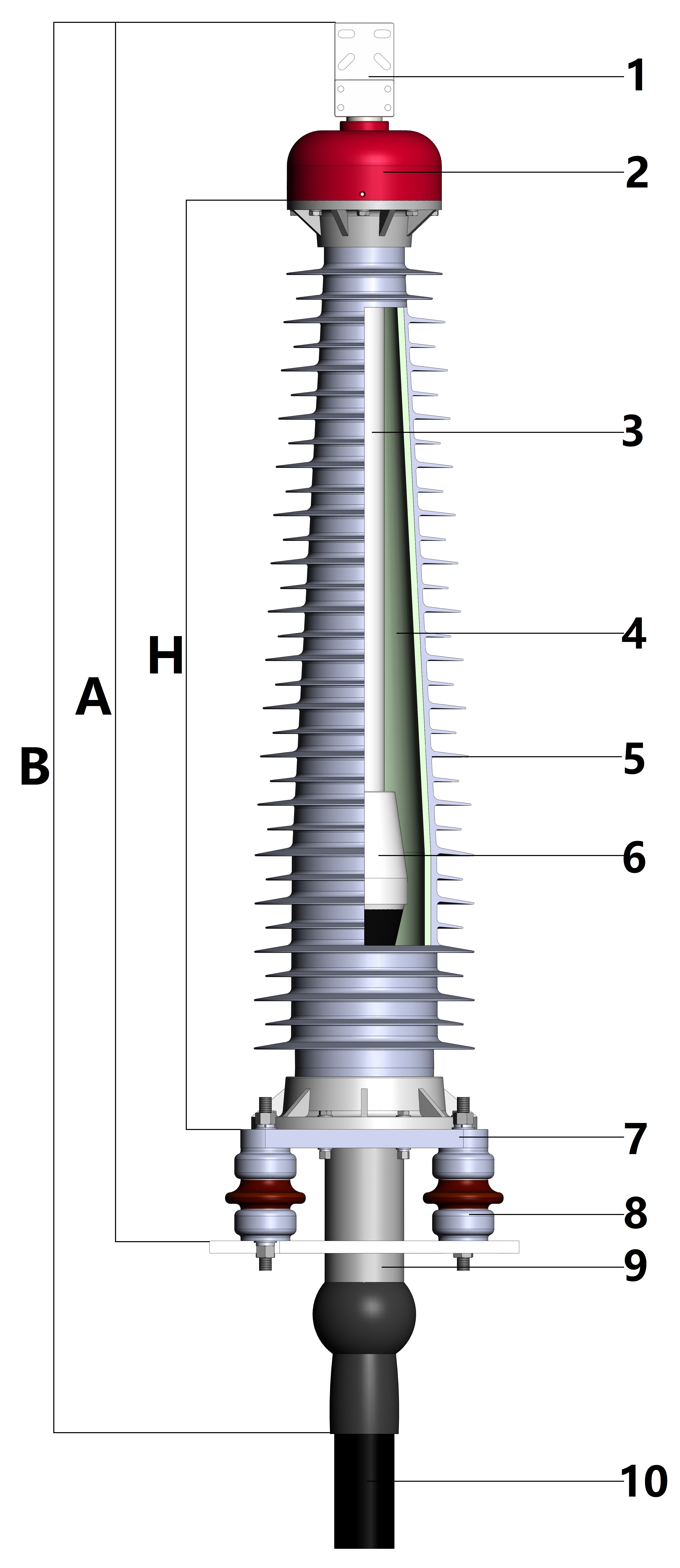

Makazi ya Mpira wa Silicone : Hutoa upinzani bora wa UV, hydrophobicity, na utendaji wa kuzuia uchafuzi (unaofaa kwa uchafuzi wa darasa la III/IV ).
Epoxy Fiberglass Core : nguvu ya juu ya mitambo na mali ya insulation.
Ubunifu uliojazwa na mafuta : Aina zingine hutumia mafuta ya kuhami ndani ya bushing kwa nguvu ya dielectric iliyoimarishwa.
Cone ya Dhiki : Imetengenezwa kutoka kwa rununu za silicone za kioevu zilizoingizwa (LSR) , kuhakikisha usambazaji wa uwanja wa umeme na elasticity ya muda mrefu.
Mfumo wa kuziba nyingi : inazuia ingress ya unyevu na uvujaji wa mafuta kwa kutumia mihuri ya NBR/silicone.
Vifungashio vya chuma vya pua : vifaa vya sugu ya kutu kwa uimara.
Uzito nyepesi ( usanikishaji rahisi, mzigo uliopunguzwa wa muundo).
✔ Upinzani wa uchafuzi wa mazingira (uso wa kujisafisha wa hydrophobic).
✔ Hakuna hatari ya kutofaulu kwa kulipuka (tofauti na porcelain, ambayo inaweza kuvunjika).
✔ Nguvu bora ya mitambo (muundo wa polymer sugu).
| Kipengele | mchanganyiko bushing | porcelain bushing |
|---|---|---|
| Uzani | <20% ya porcelain | Nzito, dhaifu |
| Hatari ya mlipuko | Hakuna (silicone rahisi) | Juu (inavunja kwa nguvu) |
| Umbali wa Creepage | 25mm/kV (Kiwango cha III) | 17mm/kv (kiwango cha 1) |
| Matengenezo | Kujisafisha, hakuna kuosha | Kusafisha kwa kila mwaka kunahitajika |
| Maisha | Miaka 30+ (sugu ya kuzeeka) | Miaka 15-20 (kukabiliwa na nyufa) |
Kukomesha kwa cable ya juu-voltage (kwa mfano, mifumo ya 10KV-220KV).
Viunganisho vya mstari wa juu katika maeneo ya pwani, viwandani, au uchafuzi wa hali ya juu.
Uingizwaji na transfoma ambapo miundo ya bure, ya bure ya matengenezo hupendelea.
Darasa la Voltage : Thibitisha ikiwa mifano yako ni ya voltage ya kati (kwa mfano, 35kv) au voltage ya juu (110kV+).
Viwango vya kufuata : inapaswa kukutana na IEC 60840, IEEE 386, au GB/T 12706.
Umbali wa kuvuja : Njia ndefu zaidi ya maeneo mazito ya uchafuzi wa mazingira.
| makala | 4e-yjzwcf3 | 4e-yjzwcf4 |
|---|---|---|
| Kiwango cha uchafuzi wa mazingira | Darasa la tatu | Darasa la IV (juu) |
| Insulation | Mafuta yaliyojazwa? | Aina ya kavu? |
| Voltage | (Taja KV) | (Taja KV) |
Kufunga kwa kuaminika (hakuna uvujaji wa mafuta, kuzuia maji).
Maisha ya huduma ndefu (silicone hupinga kuzeeka).
Matengenezo ya chini (hakuna kusafisha inahitajika katika maeneo yaliyochafuliwa).
