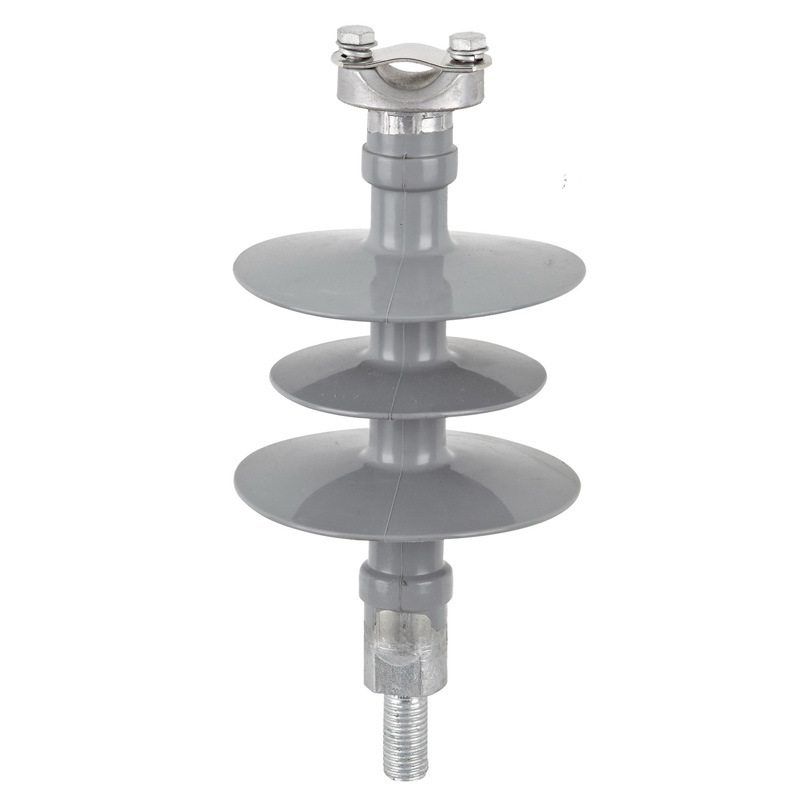

11KV Composite pini Silicone Rubber Insulator kwa waya wa msaada
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya Pini ya Mchanganyiko:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya kV 36 inayounga mkono, kusimamisha na insulation.
Viwango: hadi 36kV.
Viwango: IEC 61952: 2008, ANSI, nk
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa （kV） | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FPW-12/5 | 12 | 5 | 248 | 195 | 315 | 100 | 45 |
FPW-12/5 | 12 | 5 | 228 | 195 | 315 | 100 | 45 |
FPW-15/5 | 15 | 5 | 268 | 215 | 450 | 120 | 50 |
FPW-15/5 | 15 | 5 | 248 | 215 | 450 | 120 | 50 |
FPW-24/8 | 24 | 5 | 308 | 250 | 480 | 150 | 60 |
FPW-24/8 | 24 | 5 | 288 | 250 | 480 | 150 | 60 |
FPW-36/5 | 36 | 5 | 413 | 340 | 900 | 180 | 80 |
FPW-36/5 | 36 | 5 | 393 | 340 | 900 | 180 | 80 |

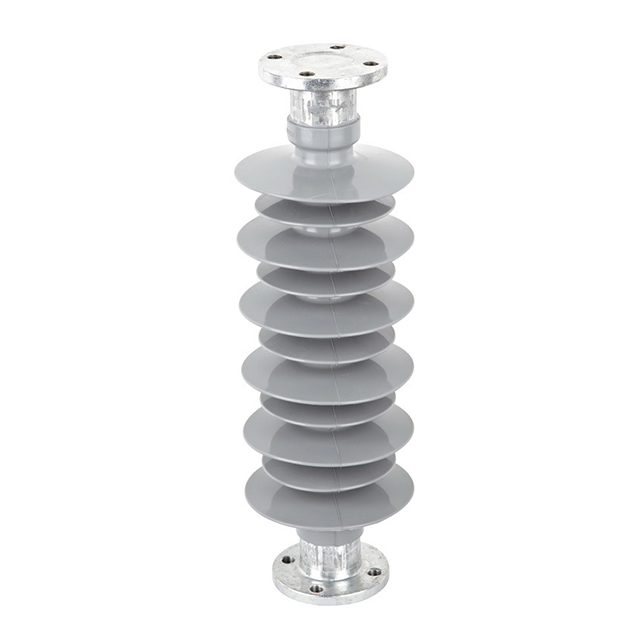

12kv High voltage juu ya maambukizi mstari wa composite baada ya insulator
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya baada ya composite
Mkuu
1.Ratings: hadi 252kv.
2.Matumizi: Kwa mistari inayounga mkono na insulation ya usambazaji wa nguvu na mfumo wa usambazaji.
3.Standard: IEC 62217: 2005, IEC 62231: 2006, ANSI, nk.
Vipengee:
Salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Hali ya kufanya kazi
1.Ambient Hewa joto: -50 ℃ ~+50 ℃
3.Ultitude: <= 3000m
3.Frequency: <= 100Hz
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa (KV) | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm) | Umbali wa chini wa mteremko (> = mm) | Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FZSW-12/6 | 12 | 6 | 215 | 210 | 450 | 100 | 45 |
FZSW-24/8 | 24 | 8 | 305 | 265 | 780 | 130 | 60 |
FZSW-36/6 | 36 | 6 | 445 | 435 | 1015 | 190 | 90 |
FZSW-72.5/10 | 72.5 | 10 | 770 | 675 | 1820 | 350 | 150 |
FZSW-126/8 | 126 | 8 | 1220 | 1125 | 3150 | 500 | 230 |
FZSW-245/4 | 252 | 4 | 2300 | 2200 | 6300 | 1050 | 450 |
12KV Line Composite Post Insulator ya Cable ya Msaada
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya baada ya composite
Mkuu
1.Ratings: hadi 252kv.
2.Matumizi: Kwa mistari inayounga mkono na insulation ya usambazaji wa nguvu na mfumo wa usambazaji.
3.Standard: IEC 62217: 2005, IEC 62231: 2006, ANSI, nk.
Vipengee:
Salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Hali ya kufanya kazi
1.Ambient Hewa joto: -50 ℃ ~+50 ℃
3.Ultitude: <= 3000m
3.Frequency: <= 100Hz
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa (KV) | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm) | Umbali wa chini wa mteremko (> = mm) | Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FZSW-12/6 | 12 | 6 | 215 | 210 | 450 | 100 | 45 |
FZSW-24/8 | 24 | 8 | 305 | 265 | 780 | 130 | 60 |
FZSW-36/6 | 36 | 6 | 445 | 435 | 1015 | 190 | 90 |
FZSW-72.5/10 | 72.5 | 10 | 770 | 675 | 1820 | 350 | 150 |
FZSW-126/8 | 126 | 8 | 1220 | 1125 | 3150 | 500 | 230 |
FZSW-245/4 | 252 | 4 | 2300 | 2200 | 6300 | 1050 | 450 |

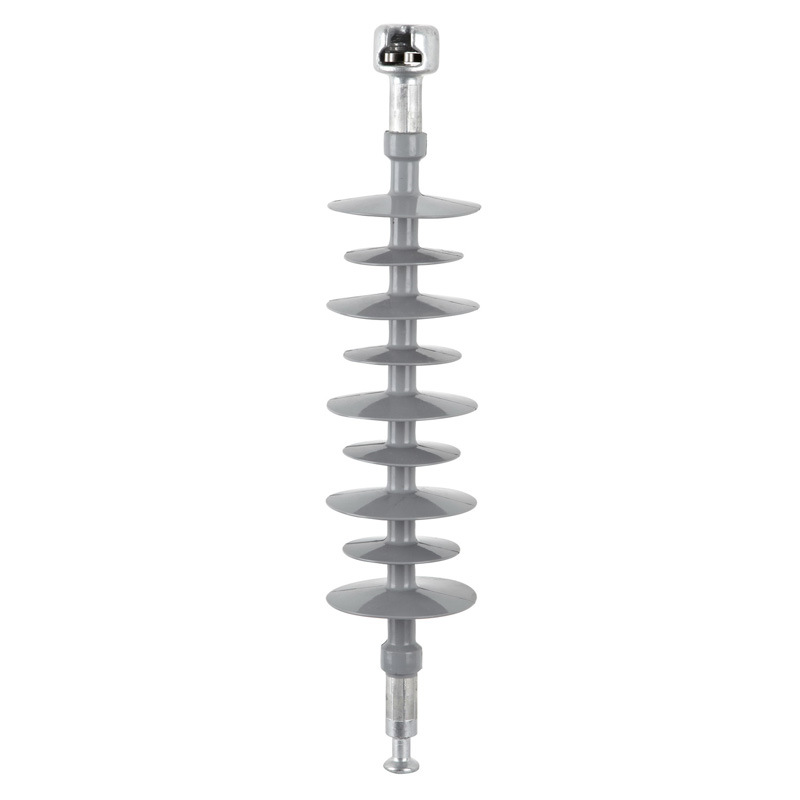

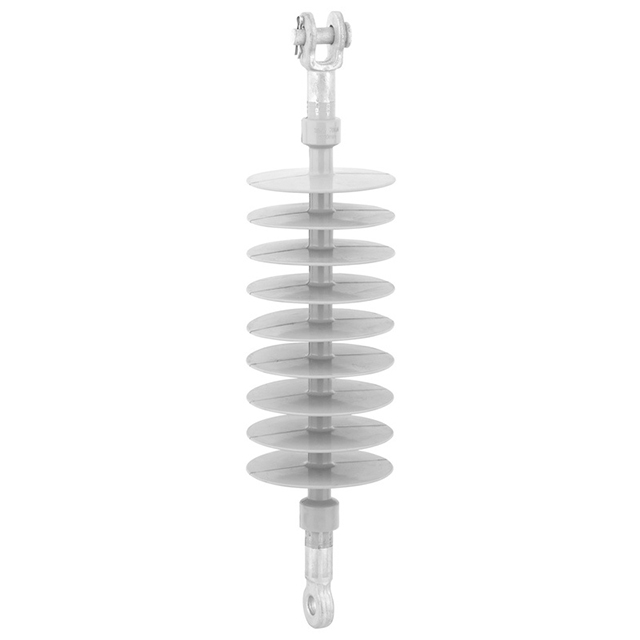

15KV Composite Long Fimbo Insulator juu ya Uhamishaji wa Uhamishaji
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya kusimamishwa kwa fimbo ndefu:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya 550 kV inayounga mkono, kusimamisha na insulation.
Viwango: hadi 500kV.
Viwango: IEC 61109
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) | Mfano wa kiwanda |
CS70XZ-100/465 | 70 | 360 | 215 | 480 | 100 | 50 | FXBW-15/70 |
CS120XZ-100/465 | 120 | 400 | 215 | 480 | 100 | 50 | FXBW-15/120 |
CS70XZ-120/450 | 70 | 413 | 275 | 544 | 120 | 60 | FXBW-17.5/70 |
CS120XZ-120/450 | 120 | 513 | 275 | 544 | 120 | 60 | FXBW-17.5/120 |
CS70XZ-125/480 | 70 | 461 | 320 | 550 | 125 | 70 | FXBW-24/70 (20mm/ |
CS120XZ-125/480 | 120 | 490 | 320 | 550 | 125 | 70 | FXBW- |
CS70XZ-145/745 | 70 | 500 | 355 | 750 | 145 | 80 | FXBW-24/70 (31mm/ |
CS120XZ-145/745 | 120 | 529 | 355 | 750 | 145 | 80 | FXBW- |
CS70XZ-185/900 | 70 | 541 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS120XZ-185/900 | 120 | 570 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS70XZ-230/1120 | 70 | 610 | 455 | 1250 | 230 | 105 | FXBW-36/70 (31mm/ |
CS120XZ-230/1120 | 120 | 650 | 455 | 1250 | 230 | 105 | FXBW- |
CS70XZ-325/1815 | 70 | 860 | 710 | 2210 | 325 | 150 | FXBW-72.5/70 |
CS120XZ-325/1815 | 120 | 900 | 710 | 2210 | 325 | 150 | FXBW-72.5/120 |
CS70XZ-550/3150 | 70 | 1220 | 1055 | 3400 | 550 | 230 | FXBW-126/70 |
CS120XZ-550/3150 | 120 | 1255 | 1055 | 3400 | 550 | 230 | FXBW-126/120 |
CS120XZ-650/3625 | 120 | 1475 | 1270 | 4100 | 650 | 275 | FXBW-145/70 |
CS210XZ-650/3625 | 160 | 1654 | 1485 | 4495 | 650 | 250 | FXBW-145/160 |
CS120XZ-1050/6300 | 210 | 2550 | 2300 | 8500 | 1050 | 460 | FXBW-245/210 |
CS160XZ-1050/6300 | 160 | 2430 | 2200 | 7000 | 1050 | 400 | FXBW-252/160 |
CS120XZ-1425/9075 | 120 | 3180 | 2780 | 9880 | 1425 | 570 | FXBW-363/120 |
CS210XZ-1425/9075 | 210 | 3440 | 3000 | 10450 | 1425 | 570 | FXBW-363/210 |
CS120XZ-2250/13750 | 120 | 4450 | 4050 | 14100 | 2250 | 740 | FXBW-550/120 |
CS210XZ-2250/13750 | 210 | 4450 | 4050 | 13850 | 2250 | 740 | FXBW-550/210 |
Piga insulator ya Mpira wa Silicone kwa mstari wa usambazaji
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya Pini ya Mchanganyiko:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya kV 36 inayounga mkono, kusimamisha na insulation.
Viwango: hadi 36kV.
Viwango: IEC 61952: 2008, ANSI, nk
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa （kV） | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FPW-12/5 | 12 | 5 | 248 | 195 | 315 | 100 | 45 |
FPW-12/5 | 12 | 5 | 228 | 195 | 315 | 100 | 45 |
FPW-15/5 | 15 | 5 | 268 | 215 | 450 | 120 | 50 |
FPW-15/5 | 15 | 5 | 248 | 215 | 450 | 120 | 50 |
FPW-24/8 | 24 | 5 | 308 | 250 | 480 | 150 | 60 |
FPW-24/8 | 24 | 5 | 288 | 250 | 480 | 150 | 60 |
FPW-36/5 | 36 | 5 | 413 | 340 | 900 | 180 | 80 |
FPW-36/5 | 36 | 5 | 393 | 340 | 900 | 180 | 80 |

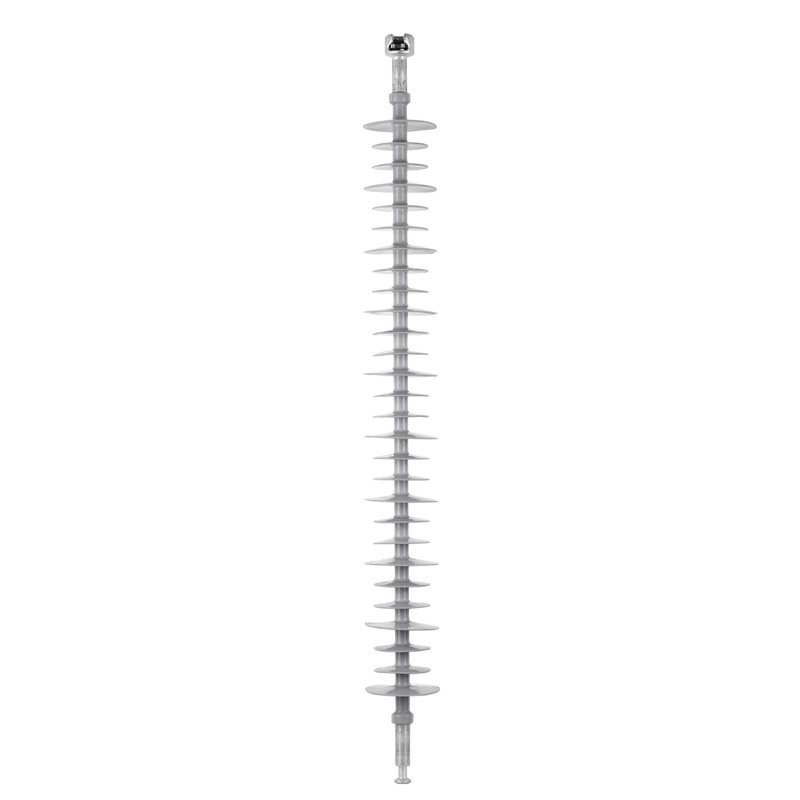

24KV High voltage polymer insulator kwa uingizwaji
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya kusimamishwa kwa fimbo ndefu:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya 550 kV inayounga mkono, kusimamisha na insulation.
Viwango: hadi 500kV.
Viwango: IEC 61109
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) | Mfano wa kiwanda |
CS70XZ-100/465 | 70 | 360 | 215 | 480 | 100 | 50 | FXBW-15/70 |
CS120XZ-100/465 | 120 | 400 | 215 | 480 | 100 | 50 | FXBW-15/120 |
CS70XZ-120/450 | 70 | 413 | 275 | 544 | 120 | 60 | FXBW-17.5/70 |
CS120XZ-120/450 | 120 | 513 | 275 | 544 | 120 | 60 | FXBW-17.5/120 |
CS70XZ-125/480 | 70 | 461 | 320 | 550 | 125 | 70 | FXBW-24/70 (20mm/ |
CS120XZ-125/480 | 120 | 490 | 320 | 550 | 125 | 70 | FXBW- |
CS70XZ-145/745 | 70 | 500 | 355 | 750 | 145 | 80 | FXBW-24/70 (31mm/ |
CS120XZ-145/745 | 120 | 529 | 355 | 750 | 145 | 80 | FXBW- |
CS70XZ-185/900 | 70 | 541 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS120XZ-185/900 | 120 | 570 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS70XZ-230/1120 | 70 | 610 | 455 | 1250 | 230 | 105 | FXBW-36/70 (31mm/ |
CS120XZ-230/1120 | 120 | 650 | 455 | 1250 | 230 | 105 | FXBW- |
CS70XZ-325/1815 | 70 | 860 | 710 | 2210 | 325 | 150 | FXBW-72.5/70 |
CS120XZ-325/1815 | 120 | 900 | 710 | 2210 | 325 | 150 | FXBW-72.5/120 |
CS70XZ-550/3150 | 70 | 1220 | 1055 | 3400 | 550 | 230 | FXBW-126/70 |
CS120XZ-550/3150 | 120 | 1255 | 1055 | 3400 | 550 | 230 | FXBW-126/120 |
CS120XZ-650/3625 | 120 | 1475 | 1270 | 4100 | 650 | 275 | FXBW-145/70 |
CS210XZ-650/3625 | 160 | 1654 | 1485 | 4495 | 650 | 250 | FXBW-145/160 |
CS120XZ-1050/6300 | 210 | 2550 | 2300 | 8500 | 1050 | 460 | FXBW-245/210 |
CS160XZ-1050/6300 | 160 | 2430 | 2200 | 7000 | 1050 | 400 | FXBW-252/160 |
CS120XZ-1425/9075 | 120 | 3180 | 2780 | 9880 | 1425 | 570 | FXBW-363/120 |
CS210XZ-1425/9075 | 210 | 3440 | 3000 | 10450 | 1425 | 570 | FXBW-363/210 |
CS120XZ-2250/13750 | 120 | 4450 | 4050 | 14100 | 2250 | 740 | FXBW-550/120 |
CS210XZ-2250/13750 | 210 | 4450 | 4050 | 13850 | 2250 | 740 | FXBW-550/210 |
126kV High voltage refu fimbo composite insulators
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya kusimamishwa kwa fimbo ndefu:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya 550 kV inayounga mkono, kusimamisha na insulation.
Viwango: hadi 500kV.
Viwango: IEC 61109
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) | Mfano wa kiwanda |
CS70XZ-100/465 | 70 | 360 | 215 | 480 | 100 | 50 | FXBW-15/70 |
CS120XZ-100/465 | 120 | 400 | 215 | 480 | 100 | 50 | FXBW-15/120 |
CS70XZ-120/450 | 70 | 413 | 275 | 544 | 120 | 60 | FXBW-17.5/70 |
CS120XZ-120/450 | 120 | 513 | 275 | 544 | 120 | 60 | FXBW-17.5/120 |
CS70XZ-125/480 | 70 | 461 | 320 | 550 | 125 | 70 | FXBW-24/70 (20mm/ |
CS120XZ-125/480 | 120 | 490 | 320 | 550 | 125 | 70 | FXBW- |
CS70XZ-145/745 | 70 | 500 | 355 | 750 | 145 | 80 | FXBW-24/70 (31mm/ |
CS120XZ-145/745 | 120 | 529 | 355 | 750 | 145 | 80 | FXBW- |
CS70XZ-185/900 | 70 | 541 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS120XZ-185/900 | 120 | 570 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS70XZ-230/1120 | 70 | 610 | 455 | 1250 | 230 | 105 | FXBW-36/70 (31mm/ |
CS120XZ-230/1120 | 120 | 650 | 455 | 1250 | 230 | 105 | FXBW- |
CS70XZ-325/1815 | 70 | 860 | 710 | 2210 | 325 | 150 | FXBW-72.5/70 |
CS120XZ-325/1815 | 120 | 900 | 710 | 2210 | 325 | 150 | FXBW-72.5/120 |
CS70XZ-550/3150 | 70 | 1220 | 1055 | 3400 | 550 | 230 | FXBW-126/70 |
CS120XZ-550/3150 | 120 | 1255 | 1055 | 3400 | 550 | 230 | FXBW-126/120 |
CS120XZ-650/3625 | 120 | 1475 | 1270 | 4100 | 650 | 275 | FXBW-145/70 |
CS210XZ-650/3625 | 160 | 1654 | 1485 | 4495 | 650 | 250 | FXBW-145/160 |
CS120XZ-1050/6300 | 210 | 2550 | 2300 | 8500 | 1050 | 460 | FXBW-245/210 |
CS160XZ-1050/6300 | 160 | 2430 | 2200 | 7000 | 1050 | 400 | FXBW-252/160 |
CS120XZ-1425/9075 | 120 | 3180 | 2780 | 9880 | 1425 | 570 | FXBW-363/120 |
CS210XZ-1425/9075 | 210 | 3440 | 3000 | 10450 | 1425 | 570 | FXBW-363/210 |
CS120XZ-2250/13750 | 120 | 4450 | 4050 | 14100 | 2250 | 740 | FXBW-550/120 |
CS210XZ-2250/13750 | 210 | 4450 | 4050 | 13850 | 2250 | 740 | FXBW-550/210 |
Pini ya insulator ya composite kwa mstari wa maambukizi ya juu
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya Pini ya Mchanganyiko:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya kV 36 inayounga mkono, kusimamisha na insulation.
Viwango: hadi 36kV.
Viwango: IEC 61952: 2008, ANSI, nk
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa （kV） | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FPW-12/5 | 12 | 5 | 248 | 195 | 315 | 100 | 45 |
FPW-12/5 | 12 | 5 | 228 | 195 | 315 | 100 | 45 |
FPW-15/5 | 15 | 5 | 268 | 215 | 450 | 120 | 50 |
FPW-15/5 | 15 | 5 | 248 | 215 | 450 | 120 | 50 |
FPW-24/8 | 24 | 5 | 308 | 250 | 480 | 150 | 60 |
FPW-24/8 | 24 | 5 | 288 | 250 | 480 | 150 | 60 |
FPW-36/5 | 36 | 5 | 413 | 340 | 900 | 180 | 80 |
FPW-36/5 | 36 | 5 | 393 | 340 | 900 | 180 | 80 |
36KV Composite Insulator ya Kusimamia kwa Reli ya Umeme
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulators za Composite kwa Reli za Umeme
Insulators zenye mchanganyiko wa reli zilizo na umeme zina muundo wa kompakt, uadilifu wenye nguvu, uwezo mzuri wa kuzuia-fouli, uzani mwepesi, saizi ndogo, utendaji mzuri wa ndani na nje wa insulation, nguvu ya juu ya mitambo, na hakuna haja ya kusafisha mara kwa mara. Zinatumika hasa kwa reli ya juu na ujenzi wa reli ya mijini.
Insulators za Composite kwa reli zilizo na umeme pia zilitaja insulators za reli, sehemu za umeme za umeme, insulators za polymer kwa reli zilizo na umeme, insulators za polymer za reli.
Mkono wa msaada umetengenezwa kwa vifaa vya chuma vya pua au chuma cha moto cha kuzamisha, ambacho kina utendaji bora wa kuzuia kutu. Inasuluhisha kutu ya bidhaa chini ya hali tofauti za hali ya hewa kama vile unyevu na mvua ya asidi. Inaweza kupanua sana maisha ya bidhaa na kutoa vifaa vya kuaminika kwa utekelezaji wa ujenzi wa mzunguko wa kompakt.
Maingiliano ya reli ya umeme ya umeme yanafaa kwa vichungi vya reli ya umeme na hali ngumu za kufanya kazi, ambazo zinaweza kuzuia ajali za uchafuzi wa mazingira na kupunguza mzigo wa kusafisha na matengenezo. Kwa sababu ya saizi yake ndogo, wakati kibali cha handaki ni ndogo, ni bidhaa ambayo wahamasishaji wa kaure na glasi hawawezi kuchukua nafasi.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | ||||||||||
Mfano | Urefu wa muundo H （mm） | Umbali wa kawaida wa Creepage L (mm) | Ubunifu wa umbali wa kubuni L (mm) | Umbali wa nomino kavu arc （Mm） | Kubuni umbali wa arc kavu （Mm） | Mzigo uliokadiriwa wa kushindwa kwa mitambo （kN） | Msukumo wa kawaida wa umeme unahimili kilele cha voltage （kV） | Frequency ya umma kavu kuhimili voltage （kV） | Frequency ya Umma mvua inahimili voltage （kV） | Uchafuzi wa bandia Frequency ya Umma Kuhimili Voltage （KV） |
FQX-25/100 (120) Qt | 700 ± 20 | 1200 | 1300 | 500 | 511 | 100 (120) | 270 | 160 | 130 | 36 |
FQX-25/100 (120) QH | 700 ± 20 | |||||||||
FQX-25/100 (120) HH | 700 ± 20 | |||||||||
FQD-25/100 (120) HY | 734 ± 20 | |||||||||
FQX-25/160QT | 750 ± 20 | 512 | 160 | 31.5 | ||||||
FQX-25/160QH | 750 ± 20 | |||||||||
FQX-25/160HH | 750 ± 20 | |||||||||
33KV 100KN Electrified Railways Composite Insulators
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulators za Composite kwa Reli za Umeme
Insulators zenye mchanganyiko wa reli zilizo na umeme zina muundo wa kompakt, uadilifu wenye nguvu, uwezo mzuri wa kuzuia-fouli, uzani mwepesi, saizi ndogo, utendaji mzuri wa ndani na nje wa insulation, nguvu ya juu ya mitambo, na hakuna haja ya kusafisha mara kwa mara. Zinatumika hasa kwa reli ya juu na ujenzi wa reli ya mijini.
Insulators za Composite kwa reli zilizo na umeme pia zilitaja insulators za reli, sehemu za umeme za umeme, insulators za polymer kwa reli zilizo na umeme, insulators za polymer za reli.
Mkono wa msaada umetengenezwa kwa vifaa vya chuma vya pua au chuma cha moto cha kuzamisha, ambacho kina utendaji bora wa kuzuia kutu. Inasuluhisha kutu ya bidhaa chini ya hali tofauti za hali ya hewa kama vile unyevu na mvua ya asidi. Inaweza kupanua sana maisha ya bidhaa na kutoa vifaa vya kuaminika kwa utekelezaji wa ujenzi wa mzunguko wa kompakt.
Maingiliano ya reli ya umeme ya umeme yanafaa kwa vichungi vya reli ya umeme na hali ngumu za kufanya kazi, ambazo zinaweza kuzuia ajali za uchafuzi wa mazingira na kupunguza mzigo wa kusafisha na matengenezo. Kwa sababu ya saizi yake ndogo, wakati kibali cha handaki ni ndogo, ni bidhaa ambayo wahamasishaji wa kaure na glasi hawawezi kuchukua nafasi.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | ||||||||||
Mfano | Urefu wa muundo H （mm） | Umbali wa kawaida wa Creepage L (mm) | Ubunifu wa umbali wa kubuni L (mm) | Umbali wa nomino kavu arc （Mm） | Kubuni umbali wa arc kavu （Mm） | Mzigo uliokadiriwa wa kushindwa kwa mitambo （kN） | Msukumo wa kawaida wa umeme unahimili kilele cha voltage （kV） | Frequency ya umma kavu kuhimili voltage （kV） | Frequency ya Umma mvua inahimili voltage （kV） | Uchafuzi wa bandia Frequency ya Umma Kuhimili Voltage （KV） |
FQX-25/100 (120) Qt | 700 ± 20 | 1200 | 1300 | 500 | 511 | 100 (120) | 270 | 160 | 130 | 36 |
FQX-25/100 (120) QH | ||||||||||
FQX-25/100 (120) HH | ||||||||||
FQD-25/100 (120) HY | 734 ± 20 | |||||||||
FQX-25/160QT | 750 ± 20 | 512 | 160 | 31.5 | ||||||
FQX-25/160QH | ||||||||||
FQX-25/160HH | ||||||||||
33KV aina ya insulator ya porcelain ya kituo cha kituo （BS)
Insulators za porcelain, pia zinazoitwa insulators kauri zinafanywa kutoka kwa udongo, quartz au alumina na feldspar, na zimefunikwa na glaze laini ya kumwaga maji. Insulators zilizotengenezwa kutoka kwa porcelain tajiri katika alumina hutumiwa ambapo nguvu ya juu ya mitambo ni kigezo. Porcelain ina nguvu ya dielectric ya takriban 4-10 kV/mm.it pia ina utendaji kamili wa dielectric.Porcelain insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na vile vile katika mistari ya usambazaji na uingizwaji. Kulingana na mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator ya pini, insulator ya shida, insulator ya kusimamishwa.Post insulator, insulator ya fimbo ndefu, insulator ya post, insulator ya reli, insulator ya shackle, insulator ya kukaa.
Insulators ni udhibiti maalum wa insulation ambao unaweza kuchukua jukumu muhimu katika mistari ya maambukizi ya juu. Katika miaka ya mapema, insulators zilitumiwa sana kwa miti ya telegraph. Polepole, insulators nyingi zenye umbo la diski zilipachikwa upande mmoja wa mnara wa unganisho la waya wa juu. Ilitumika kuongeza umbali wa mteremko. Kawaida ilitengenezwa kwa glasi au kauri na iliitwa insulator. Insulators hazipaswi kushindwa kwa sababu ya mikazo mingi ya umeme inayosababishwa na mabadiliko katika mazingira na hali ya mzigo wa umeme, vinginevyo wahamasishaji hawatakuwa na athari kubwa na wataharibu utumiaji na maisha ya kazi ya mstari mzima.
Insulators hutumikia madhumuni mawili ya msingi: insulation ya umeme na fixation ya mitambo. Ili kukidhi mahitaji haya, viwango kadhaa vya utendaji wa umeme na mitambo vimewekwa. Isipokuwa kwamba umeme na voltage ya ndani iko ndani ya mipaka maalum, hakuna kuvunjika au flashover inapaswa kutokea kwenye uso. Vivyo hivyo, haipaswi kuwa na uharibifu au madhara chini ya mzigo maalum wa mitambo, wa muda mfupi na wa muda mrefu. Kwa kuongezea, wahamasishaji hawapaswi kuonyesha ishara zozote za kuvaa au kuzorota baada ya matumizi ya muda mrefu chini ya mzigo wa umeme na katika mazingira tofauti. Vipimo vya insulator pia haifai kutoa kutokwa kwa corona ambayo inaweza kuingiliana na mapokezi ya redio au TV. Kwa kuwa insulators hutumiwa sana, ni muhimu kwamba vifaa vyao vinaweza kubadilika. Ili kuhakikisha utendaji bora, vipimo anuwai vya umeme, mitambo, mwili na mazingira hufanywa kwa insulators kulingana na aina na hali ya matumizi.
Muhtasari
1) Nyenzo: porcelain
2) Darasa BS: PW-11-Y PW-22-Y PW-33-Y
3) PINS TYPE INSUALATORS kwa voltage ya juu
4) Matumizi salama
5) Desigins anuwai zinapatikana
6) Usafirishaji wa haraka na huduma kubwa
7) Bei nzuri na nzuri
Vipimo kuu na maelezo ya kawaida | |||||
Mtini | 1 | 2 | 3 | ||
Darasa BS | PW-11-y | PW-22-y | PW-33-y | ||
Vipimo kuu (mm) | H | 185 | 255 | 320 | |
h | 32.65 | 32.65 | 32.65 | ||
D | 170 | 205 | 240 | ||
d | 76 | 76 | 76 | ||
D1 | 27.78 | 27.78 | 27.78 | ||
R1 | 16 | 16 | 16 | ||
R2 | 16 | 16 | 16 | ||
Voltage ya kawaida (KV) | 15 | 22 | 33 | ||
Umbali wa Creepage (mm) | 432 | 673 | 851 | ||
Voltage ya chini ya flash | Frequency ya nguvu | Kavu (kv) | 100 | 125 | 140 |
Mvua (kv) | 65 | 95 | 110 | ||
50% | 150 | 190 | 210 | ||
Kuhimili voltage | Nguvu ya dakika moja- frequency | Kavu (kv) | 90 | 110 | 125 |
Mvua (kv) | 60 | 90 | 100 | ||
Msukumo (KV) | 140 | 180 | 200 | ||
Redio- katika fl use- data ya voltage | Voltage ya mtihani chini (KV) | 22 | 30 | 44 | |
Upeo wa RIV saa 1000kHz (UV) | 12000 | 16000 | 25000 | ||
Mzigo wa Cantilever Kushindwa (KN) | 11 | 11 | 11 | ||
Uzito (kilo) | 5 | 10 | 13 | ||
Aina ya Pini ya Pini ya 15KV kwa mstari wa juu （BS)
Insulators za porcelain, pia zinazoitwa insulators kauri zinafanywa kutoka kwa udongo, quartz au alumina na feldspar, na zimefunikwa na glaze laini ya kumwaga maji. Insulators zilizotengenezwa kutoka kwa porcelain tajiri katika alumina hutumiwa ambapo nguvu ya juu ya mitambo ni kigezo. Porcelain ina nguvu ya dielectric ya takriban 4-10 kV/mm.it pia ina utendaji kamili wa dielectric.Porcelain insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na vile vile katika mistari ya usambazaji na uingizwaji. Kulingana na mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator ya pini, insulator ya shida, insulator ya kusimamishwa.Post insulator, insulator ya fimbo ndefu, insulator ya post, insulator ya reli, insulator ya shackle, insulator ya kukaa.
Insulators ni udhibiti maalum wa insulation ambao unaweza kuchukua jukumu muhimu katika mistari ya maambukizi ya juu. Katika miaka ya mapema, insulators zilitumiwa sana kwa miti ya telegraph. Polepole, insulators nyingi zenye umbo la diski zilipachikwa upande mmoja wa mnara wa unganisho la waya wa juu. Ilitumika kuongeza umbali wa mteremko. Kawaida ilitengenezwa kwa glasi au kauri na iliitwa insulator. Insulators hazipaswi kushindwa kwa sababu ya mikazo mingi ya umeme inayosababishwa na mabadiliko katika mazingira na hali ya mzigo wa umeme, vinginevyo wahamasishaji hawatakuwa na athari kubwa na wataharibu utumiaji na maisha ya kazi ya mstari mzima.
Kazi kuu ya insulators ni kufikia insulation ya umeme na urekebishaji wa mitambo, ambayo mahitaji anuwai ya utendaji wa umeme na mitambo yameainishwa. Ikiwa chini ya voltage maalum ya kufanya kazi, umeme kupita kiasi na overvoltage ya ndani, hakuna kuvunjika au kung'aa kwenye uso; Chini ya mzigo wa muda mrefu na wa muda mfupi wa mitambo, hakuna uharibifu na uharibifu; Chini ya mashine iliyoainishwa, baada ya operesheni ya muda mrefu chini ya mzigo wa umeme na hali tofauti za mazingira, hakuna kuzorota dhahiri kutatokea; Vipimo vya insulators havitazalisha kutokwa wazi kwa corona chini ya voltage ya kufanya kazi, ili isiingiliane na mapokezi ya redio au televisheni. Kwa sababu insulators ni vifaa vinavyotumiwa sana, vifaa vyao vya unganisho pia vinahitajika kubadilika. Kwa kuongezea, viwango vya kiufundi vya insulators pia vinahitaji hali tofauti za umeme, mitambo, mwili, na mazingira ili kujaribu utendaji na ubora wa insulators kulingana na aina na hali tofauti za matumizi.
Maelezo
Piga insulators za porcelain (ANSI BS)
1.voltage: 23-69kv
Umbali wa 2: 330-865mm
3.Weight: 3.7-13.5kg
4. Bei bora ya matumizi
Piga insulators za porcelain (mfululizo wa ANSI BS)
Muhtasari
1) Nyenzo: porcelain
2) Darasa BS: P-11-Y P-15-Y P-20-Y P-33-Y
3) PINS TYPE INSUALATORS kwa voltage ya juu
4) Matumizi salama
5) Desigins anuwai zinapatikana
6) Usafirishaji wa haraka na huduma kubwa
7) Bei nzuri na nzuri
Vipimo kuu na maelezo ya kawaida | ||||||
Mtini | 1 | 1 | 2 | 3 | ||
Darasa BS | P-11-y | P-15-y | P-20-y | P-33-y | ||
Vipimo kuu (mm) | H | 133 | 137 | 195 | 244 | |
h | 48 | 48 | 52.63 | 52.63 | ||
D | 140 | 152 | 230 | 279 | ||
d | 18.29 | 18.29 | 27.78 | 27.78 | ||
R1 | 13 | 13 | 19 | 19 | ||
R2 | 9.5 | 12.7 | 14.3 | 13 | ||
Voltage ya kawaida (KV) | 11 | 15 | 22 | 33 | ||
Umbali wa Creepage (mm) | 240 | 298 | 432 | 630 | ||
Voltage ya chini ya flash | Frequency ya nguvu | Kavu (kv) | 75 | 80 | 100 | 135 |
Mvua (kv) | 45 | 55 | 60 | 85 | ||
50% msukumo | Chanya (kv) | 100 | 130 | 160 | 185 | |
Hasi (kv) | 110 | 175 | 205 | |||
Kuhimili voltage | Nguvu ya dakika moja- frequency | Kavu (kv) | 65 | 70 | 90 | 110 |
Mvua (kv) | 40 | 50 | 55 | 75 | ||
Mpulse (KV) | 110 | 150 | ||||
Redio- katika fl use- data ya voltage | Voltage ya mtihani chini (KV) | 15 | 15 | 22 | 30 | |
Upeo wa RIV saa 1000kHz (UV) | 8000 | 8000 | 12000 | 16000 | ||
Voltage ya kuchomwa kwa nguvu-frequency (KV) | 135 | 135 | 145 | 185 | ||
Mzigo wa Cantilever Kushindwa (KN) | 11 | 11 | 11 | 13 | ||
Uzito (kilo) | 1.8 | - | - | 11.5 | ||
24KV Shackle aina ya insulator ya porcelain kwa mstari wa juu
Insulators za porcelain, pia zinazoitwa insulators kauri zinafanywa kutoka kwa udongo, quartz au alumina na feldspar, na zimefunikwa na glaze laini ya kumwaga maji. Insulators zilizotengenezwa kutoka kwa porcelain tajiri katika alumina hutumiwa ambapo nguvu ya juu ya mitambo ni kigezo. Porcelain ina nguvu ya dielectric ya takriban 4-10 kV/mm.it pia ina utendaji kamili wa dielectric.Porcelain insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na vile vile katika mistari ya usambazaji na uingizwaji. Kulingana na mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator ya pini, insulator ya shida, insulator ya kusimamishwa.Post insulator, insulator ya fimbo ndefu, insulator ya post, insulator ya reli, insulator ya shackle, insulator ya kukaa.
Insulators huchukua jukumu muhimu katika kudhibiti insulation na ni muhimu sana katika mistari ya maambukizi ya juu. Hapo awali, zilitumiwa tu kwenye miti ya telegraph, lakini baada ya muda, wahamasishaji wengi wenye umbo la diski waliwekwa upande mmoja wa mnara wa unganisho la waya wa juu ili kuongeza umbali wa mteremko. Insulators hizi mara nyingi hufanywa kwa glasi au kauri na hujulikana kama insulators. Ili kuwa na ufanisi, insulators lazima zihimili mafadhaiko anuwai ya umeme yanayotokana na mabadiliko ya mazingira na hali ya mzigo wa umeme. Vinginevyo, watashindwa na kuathiri vibaya maisha na matumizi ya mstari mzima.
Kazi kuu ya insulators ni kufikia insulation ya umeme na urekebishaji wa mitambo, ambayo mahitaji anuwai ya utendaji wa umeme na mitambo yameainishwa. Ikiwa chini ya voltage maalum ya kufanya kazi, umeme kupita kiasi na overvoltage ya ndani, hakuna kuvunjika au kung'aa kwenye uso; Chini ya mzigo wa muda mrefu na wa muda mfupi wa mitambo, hakuna uharibifu na uharibifu; Chini ya mashine iliyoainishwa, baada ya operesheni ya muda mrefu chini ya mzigo wa umeme na hali tofauti za mazingira, hakuna kuzorota dhahiri kutatokea; Vipimo vya insulators havitazalisha kutokwa wazi kwa corona chini ya voltage ya kufanya kazi, ili isiingiliane na mapokezi ya redio au televisheni. Kwa sababu insulators ni vifaa vinavyotumiwa sana, vifaa vyao vya unganisho pia vinahitajika kubadilika. Kwa kuongezea, viwango vya kiufundi vya insulators pia vinahitaji hali tofauti za umeme, mitambo, mwili, na mazingira ili kujaribu utendaji na ubora wa insulators kulingana na aina na hali tofauti za matumizi.
Muhtasari
1) Nyenzo: porcelain
2) Darasa: ED-2 (C)
3) PINS TYPE INSUALATORS kwa voltage ya juu
4) Matumizi salama
5) Desigins anuwai zinapatikana
6) Usafirishaji wa haraka na huduma kubwa
7) Bei nzuri na nzuri
Vipimo vya maombi
Mistari ya maambukizi ya nguvu ya juu: Inatumika kusaidia mistari ya nguvu ili kuhakikisha usalama na utulivu wa maambukizi ya nguvu, haswa kwa 12kV na juu ya mistari ya nguvu.
Vifaa vya Nguvu: Kama vile uingizwaji na vifaa vya kusaidia vya mifumo ya nguvu.
Mifumo ya uzio wa shamba (kupitia bidhaa zilizoboreshwa): Inafaa kwa mazingira ya chini ya voltage kama uzio wa umeme ili kuboresha utulivu wa mifumo ya uzio.
Kwa nini Utuchague?
Uzoefu tajiri: Pamoja na uzoefu wa miaka mingi katika ukuzaji na utengenezaji wa vifaa vya mfumo wa nguvu, tunajua vizuri mahitaji halisi ya wateja katika mifumo ya nguvu na wamejitolea kutoa wateja na bidhaa na huduma bora.
Malighafi ya hali ya juu: Tunatumia mpira wa silicone na vifaa vyenye mchanganyiko ili kuhakikisha kuwa kila insulator ina utendaji bora wa umeme na uimara.
Teknolojia inayoongoza kwa Viwanda: Tunatumia teknolojia ya hali ya juu ya Shrink, na utendaji wa bidhaa hupimwa madhubuti ili kuhakikisha utulivu wake wa muda mrefu na kuegemea.
Huduma iliyobinafsishwa: Kulingana na mahitaji yako maalum, tunaweza kutoa vifaa vya cable vilivyobinafsishwa ili kuhakikisha kuwa inafaa kwa hali yako maalum ya maombi.
Maswali
Swali: Ni nini hufanya 11kV composite pin silicone insulator bora kwa mistari ya maambukizi ya juu-voltage?J: Insulator ya mpira wa 11kV ya Silicone ya 11kV imeundwa mahsusi kwa matumizi ya voltage ya juu, inatoa nguvu bora ya mitambo na insulation bora ya umeme. Imetengenezwa kutoka kwa mpira wa hali ya juu wa silicone, hutoa upinzani wa kipekee kwa mionzi ya UV, unyevu, na hali ya hewa kali, kuhakikisha utendaji wa kuaminika katika mifumo ya maambukizi ya nguvu ya juu. Ubunifu wake mwepesi na usanikishaji rahisi pia husaidia kupunguza gharama za mfumo mzima.
Swali: Je! 11kv Composite Pin Silicone Rubber insulator inaboresha kuegemea kwa mfumo?
J: Insulator hii huongeza sana usalama na kuegemea kwa mifumo ya maambukizi ya nguvu kwa kuzuia kuvuja kwa umeme na flashover. Upinzani wake bora kwa sababu za mazingira kama vile unyevu, mfiduo wa UV, na uchafuzi wa mazingira hufanya iwe suluhisho la kudumu na la muda mrefu. Kwa kuongeza, nguvu yake ya juu ya mitambo inaruhusu kuhimili hali ya hewa kali na mikazo ya mitambo, inachangia utulivu wa jumla wa gridi ya nguvu.
Swali: Je! 11kv Composite Pin Silicone Rubber Insulator ni rahisi kufunga na kudumisha?
J: Ndio, insulator ya mpira wa 11KV ya Silicone imeundwa kwa usanikishaji rahisi, na muundo nyepesi ambao hurahisisha mchakato wa usanidi. Vifaa vya mpira vya silicone vya kudumu huhakikisha mahitaji ya matengenezo madogo, na kuifanya kuwa suluhisho bora na la bei ya chini kwa mistari ya maambukizi ya nguvu. Ukaguzi wa kawaida unapendekezwa ili kuhakikisha utendaji mzuri, lakini muundo wa nguvu wa insulator hupunguza hitaji la matengenezo ya mara kwa mara au uingizwaji.
11KV Composite pini Silicone Rubber Insulator kwa waya wa msaada
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya Pini ya Mchanganyiko:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya kV 36 inayounga mkono, kusimamisha na insulation.
Viwango: hadi 36kV.
Viwango: IEC 61952: 2008, ANSI, nk
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa （kV） | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FPW-12/5 | 12 | 5 | 248 | 195 | 315 | 100 | 45 |
FPW-12/5 | 12 | 5 | 228 | 195 | 315 | 100 | 45 |
FPW-15/5 | 15 | 5 | 268 | 215 | 450 | 120 | 50 |
FPW-15/5 | 15 | 5 | 248 | 215 | 450 | 120 | 50 |
FPW-24/8 | 24 | 5 | 308 | 250 | 480 | 150 | 60 |
FPW-24/8 | 24 | 5 | 288 | 250 | 480 | 150 | 60 |
FPW-36/5 | 36 | 5 | 413 | 340 | 900 | 180 | 80 |
FPW-36/5 | 36 | 5 | 393 | 340 | 900 | 180 | 80 |
12kv High voltage juu ya maambukizi mstari wa composite baada ya insulator
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya baada ya composite
Mkuu
1.Ratings: hadi 252kv.
2.Matumizi: Kwa mistari inayounga mkono na insulation ya usambazaji wa nguvu na mfumo wa usambazaji.
3.Standard: IEC 62217: 2005, IEC 62231: 2006, ANSI, nk.
Vipengee:
Salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Hali ya kufanya kazi
1.Ambient Hewa joto: -50 ℃ ~+50 ℃
3.Ultitude: <= 3000m
3.Frequency: <= 100Hz
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa (KV) | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm) | Umbali wa chini wa mteremko (> = mm) | Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FZSW-12/6 | 12 | 6 | 215 | 210 | 450 | 100 | 45 |
FZSW-24/8 | 24 | 8 | 305 | 265 | 780 | 130 | 60 |
FZSW-36/6 | 36 | 6 | 445 | 435 | 1015 | 190 | 90 |
FZSW-72.5/10 | 72.5 | 10 | 770 | 675 | 1820 | 350 | 150 |
FZSW-126/8 | 126 | 8 | 1220 | 1125 | 3150 | 500 | 230 |
FZSW-245/4 | 252 | 4 | 2300 | 2200 | 6300 | 1050 | 450 |
12KV Line Composite Post Insulator ya Cable ya Msaada
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya baada ya composite
Mkuu
1.Ratings: hadi 252kv.
2.Matumizi: Kwa mistari inayounga mkono na insulation ya usambazaji wa nguvu na mfumo wa usambazaji.
3.Standard: IEC 62217: 2005, IEC 62231: 2006, ANSI, nk.
Vipengee:
Salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Hali ya kufanya kazi
1.Ambient Hewa joto: -50 ℃ ~+50 ℃
3.Ultitude: <= 3000m
3.Frequency: <= 100Hz
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa (KV) | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm) | Umbali wa chini wa mteremko (> = mm) | Kupunguza msukumo wa mabaki ya umeme chini ya kutokwa kwa majina sasa (<= kVP) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FZSW-12/6 | 12 | 6 | 215 | 210 | 450 | 100 | 45 |
FZSW-24/8 | 24 | 8 | 305 | 265 | 780 | 130 | 60 |
FZSW-36/6 | 36 | 6 | 445 | 435 | 1015 | 190 | 90 |
FZSW-72.5/10 | 72.5 | 10 | 770 | 675 | 1820 | 350 | 150 |
FZSW-126/8 | 126 | 8 | 1220 | 1125 | 3150 | 500 | 230 |
FZSW-245/4 | 252 | 4 | 2300 | 2200 | 6300 | 1050 | 450 |
15KV Composite Long Fimbo Insulator juu ya Uhamishaji wa Uhamishaji
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya kusimamishwa kwa fimbo ndefu:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya 550 kV inayounga mkono, kusimamisha na insulation.
Viwango: hadi 500kV.
Viwango: IEC 61109
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) | Mfano wa kiwanda |
CS70XZ-100/465 | 70 | 360 | 215 | 480 | 100 | 50 | FXBW-15/70 |
CS120XZ-100/465 | 120 | 400 | 215 | 480 | 100 | 50 | FXBW-15/120 |
CS70XZ-120/450 | 70 | 413 | 275 | 544 | 120 | 60 | FXBW-17.5/70 |
CS120XZ-120/450 | 120 | 513 | 275 | 544 | 120 | 60 | FXBW-17.5/120 |
CS70XZ-125/480 | 70 | 461 | 320 | 550 | 125 | 70 | FXBW-24/70 (20mm/ |
CS120XZ-125/480 | 120 | 490 | 320 | 550 | 125 | 70 | FXBW- |
CS70XZ-145/745 | 70 | 500 | 355 | 750 | 145 | 80 | FXBW-24/70 (31mm/ |
CS120XZ-145/745 | 120 | 529 | 355 | 750 | 145 | 80 | FXBW- |
CS70XZ-185/900 | 70 | 541 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS120XZ-185/900 | 120 | 570 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS70XZ-230/1120 | 70 | 610 | 455 | 1250 | 230 | 105 | FXBW-36/70 (31mm/ |
CS120XZ-230/1120 | 120 | 650 | 455 | 1250 | 230 | 105 | FXBW- |
CS70XZ-325/1815 | 70 | 860 | 710 | 2210 | 325 | 150 | FXBW-72.5/70 |
CS120XZ-325/1815 | 120 | 900 | 710 | 2210 | 325 | 150 | FXBW-72.5/120 |
CS70XZ-550/3150 | 70 | 1220 | 1055 | 3400 | 550 | 230 | FXBW-126/70 |
CS120XZ-550/3150 | 120 | 1255 | 1055 | 3400 | 550 | 230 | FXBW-126/120 |
CS120XZ-650/3625 | 120 | 1475 | 1270 | 4100 | 650 | 275 | FXBW-145/70 |
CS210XZ-650/3625 | 160 | 1654 | 1485 | 4495 | 650 | 250 | FXBW-145/160 |
CS120XZ-1050/6300 | 210 | 2550 | 2300 | 8500 | 1050 | 460 | FXBW-245/210 |
CS160XZ-1050/6300 | 160 | 2430 | 2200 | 7000 | 1050 | 400 | FXBW-252/160 |
CS120XZ-1425/9075 | 120 | 3180 | 2780 | 9880 | 1425 | 570 | FXBW-363/120 |
CS210XZ-1425/9075 | 210 | 3440 | 3000 | 10450 | 1425 | 570 | FXBW-363/210 |
CS120XZ-2250/13750 | 120 | 4450 | 4050 | 14100 | 2250 | 740 | FXBW-550/120 |
CS210XZ-2250/13750 | 210 | 4450 | 4050 | 13850 | 2250 | 740 | FXBW-550/210 |
Piga insulator ya Mpira wa Silicone kwa mstari wa usambazaji
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya Pini ya Mchanganyiko:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya kV 36 inayounga mkono, kusimamisha na insulation.
Viwango: hadi 36kV.
Viwango: IEC 61952: 2008, ANSI, nk
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa （kV） | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FPW-12/5 | 12 | 5 | 248 | 195 | 315 | 100 | 45 |
FPW-12/5 | 12 | 5 | 228 | 195 | 315 | 100 | 45 |
FPW-15/5 | 15 | 5 | 268 | 215 | 450 | 120 | 50 |
FPW-15/5 | 15 | 5 | 248 | 215 | 450 | 120 | 50 |
FPW-24/8 | 24 | 5 | 308 | 250 | 480 | 150 | 60 |
FPW-24/8 | 24 | 5 | 288 | 250 | 480 | 150 | 60 |
FPW-36/5 | 36 | 5 | 413 | 340 | 900 | 180 | 80 |
FPW-36/5 | 36 | 5 | 393 | 340 | 900 | 180 | 80 |
24KV High voltage polymer insulator kwa uingizwaji
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya kusimamishwa kwa fimbo ndefu:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya 550 kV inayounga mkono, kusimamisha na insulation.
Viwango: hadi 500kV.
Viwango: IEC 61109
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) | Mfano wa kiwanda |
CS70XZ-100/465 | 70 | 360 | 215 | 480 | 100 | 50 | FXBW-15/70 |
CS120XZ-100/465 | 120 | 400 | 215 | 480 | 100 | 50 | FXBW-15/120 |
CS70XZ-120/450 | 70 | 413 | 275 | 544 | 120 | 60 | FXBW-17.5/70 |
CS120XZ-120/450 | 120 | 513 | 275 | 544 | 120 | 60 | FXBW-17.5/120 |
CS70XZ-125/480 | 70 | 461 | 320 | 550 | 125 | 70 | FXBW-24/70 (20mm/ |
CS120XZ-125/480 | 120 | 490 | 320 | 550 | 125 | 70 | FXBW- |
CS70XZ-145/745 | 70 | 500 | 355 | 750 | 145 | 80 | FXBW-24/70 (31mm/ |
CS120XZ-145/745 | 120 | 529 | 355 | 750 | 145 | 80 | FXBW- |
CS70XZ-185/900 | 70 | 541 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS120XZ-185/900 | 120 | 570 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS70XZ-230/1120 | 70 | 610 | 455 | 1250 | 230 | 105 | FXBW-36/70 (31mm/ |
CS120XZ-230/1120 | 120 | 650 | 455 | 1250 | 230 | 105 | FXBW- |
CS70XZ-325/1815 | 70 | 860 | 710 | 2210 | 325 | 150 | FXBW-72.5/70 |
CS120XZ-325/1815 | 120 | 900 | 710 | 2210 | 325 | 150 | FXBW-72.5/120 |
CS70XZ-550/3150 | 70 | 1220 | 1055 | 3400 | 550 | 230 | FXBW-126/70 |
CS120XZ-550/3150 | 120 | 1255 | 1055 | 3400 | 550 | 230 | FXBW-126/120 |
CS120XZ-650/3625 | 120 | 1475 | 1270 | 4100 | 650 | 275 | FXBW-145/70 |
CS210XZ-650/3625 | 160 | 1654 | 1485 | 4495 | 650 | 250 | FXBW-145/160 |
CS120XZ-1050/6300 | 210 | 2550 | 2300 | 8500 | 1050 | 460 | FXBW-245/210 |
CS160XZ-1050/6300 | 160 | 2430 | 2200 | 7000 | 1050 | 400 | FXBW-252/160 |
CS120XZ-1425/9075 | 120 | 3180 | 2780 | 9880 | 1425 | 570 | FXBW-363/120 |
CS210XZ-1425/9075 | 210 | 3440 | 3000 | 10450 | 1425 | 570 | FXBW-363/210 |
CS120XZ-2250/13750 | 120 | 4450 | 4050 | 14100 | 2250 | 740 | FXBW-550/120 |
CS210XZ-2250/13750 | 210 | 4450 | 4050 | 13850 | 2250 | 740 | FXBW-550/210 |
126kV High voltage refu fimbo composite insulators
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya kusimamishwa kwa fimbo ndefu:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya 550 kV inayounga mkono, kusimamisha na insulation.
Viwango: hadi 500kV.
Viwango: IEC 61109
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) | Mfano wa kiwanda |
CS70XZ-100/465 | 70 | 360 | 215 | 480 | 100 | 50 | FXBW-15/70 |
CS120XZ-100/465 | 120 | 400 | 215 | 480 | 100 | 50 | FXBW-15/120 |
CS70XZ-120/450 | 70 | 413 | 275 | 544 | 120 | 60 | FXBW-17.5/70 |
CS120XZ-120/450 | 120 | 513 | 275 | 544 | 120 | 60 | FXBW-17.5/120 |
CS70XZ-125/480 | 70 | 461 | 320 | 550 | 125 | 70 | FXBW-24/70 (20mm/ |
CS120XZ-125/480 | 120 | 490 | 320 | 550 | 125 | 70 | FXBW- |
CS70XZ-145/745 | 70 | 500 | 355 | 750 | 145 | 80 | FXBW-24/70 (31mm/ |
CS120XZ-145/745 | 120 | 529 | 355 | 750 | 145 | 80 | FXBW- |
CS70XZ-185/900 | 70 | 541 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS120XZ-185/900 | 120 | 570 | 400 | 900 | 185 | 95 | FXBW-36/70 |
CS70XZ-230/1120 | 70 | 610 | 455 | 1250 | 230 | 105 | FXBW-36/70 (31mm/ |
CS120XZ-230/1120 | 120 | 650 | 455 | 1250 | 230 | 105 | FXBW- |
CS70XZ-325/1815 | 70 | 860 | 710 | 2210 | 325 | 150 | FXBW-72.5/70 |
CS120XZ-325/1815 | 120 | 900 | 710 | 2210 | 325 | 150 | FXBW-72.5/120 |
CS70XZ-550/3150 | 70 | 1220 | 1055 | 3400 | 550 | 230 | FXBW-126/70 |
CS120XZ-550/3150 | 120 | 1255 | 1055 | 3400 | 550 | 230 | FXBW-126/120 |
CS120XZ-650/3625 | 120 | 1475 | 1270 | 4100 | 650 | 275 | FXBW-145/70 |
CS210XZ-650/3625 | 160 | 1654 | 1485 | 4495 | 650 | 250 | FXBW-145/160 |
CS120XZ-1050/6300 | 210 | 2550 | 2300 | 8500 | 1050 | 460 | FXBW-245/210 |
CS160XZ-1050/6300 | 160 | 2430 | 2200 | 7000 | 1050 | 400 | FXBW-252/160 |
CS120XZ-1425/9075 | 120 | 3180 | 2780 | 9880 | 1425 | 570 | FXBW-363/120 |
CS210XZ-1425/9075 | 210 | 3440 | 3000 | 10450 | 1425 | 570 | FXBW-363/210 |
CS120XZ-2250/13750 | 120 | 4450 | 4050 | 14100 | 2250 | 740 | FXBW-550/120 |
CS210XZ-2250/13750 | 210 | 4450 | 4050 | 13850 | 2250 | 740 | FXBW-550/210 |
Pini ya insulator ya composite kwa mstari wa maambukizi ya juu
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulator ya Pini ya Mchanganyiko:
uzani mwepesi, usiovunja, hydrophobic, mionzi sugu ya Ozone UV, tetemeko la ardhi sugu
Insulator ya kusimamishwa kwa fimbo?
Kwa voltage iliyokadiriwa hadi mistari ya maambukizi ya nguvu ya kV 36 inayounga mkono, kusimamisha na insulation.
Viwango: hadi 36kV.
Viwango: IEC 61952: 2008, ANSI, nk
Insulator ya mchanganyiko wa mfumo wa usambazaji wa nguvu ya AC
Vipengele: Operesheni salama na ya kuaminika juu ya nguvu ya juu ya mitambo. Ubunifu wa kompakt na mwanga katika uzani ambao ni rahisi kwa usafirishaji. Uwezo mzuri wa kupambana na vibration. Uwezo mzuri wa kupinga-moisture. Utendaji mzuri wa umeme Uwezo wa nguvu ya kuzuia uchafuzi wa mazingira. Maonyesho ya juu ya kuzeeka ambayo ni kamili kwa matumizi chini ya hali ya urefu mkubwa. Rahisi kwa matengenezo.
Anuwai ya bidhaa:
Insulators refu za fimbo hadi 500kV.
Pini ya insulator ya composite hadi 36kV.
Chapisha insulator ya composite hadi 252kV.
Line Post Composite Insulator hadi 36kV.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | |||||||
Mfano | Voltage iliyokadiriwa （kV） | Mzigo maalum wa mitambo (KN) | Nafasi H (mm) | Umbali wa Kuweka (> mm)) | Umbali wa chini wa mteremko | Msukumo wa umeme unahimili voltage (> = kvp) | Frequency ya nguvu ya mvua inahimiza voltage (> = kvr.ms) |
FPW-12/5 | 12 | 5 | 248 | 195 | 315 | 100 | 45 |
FPW-12/5 | 12 | 5 | 228 | 195 | 315 | 100 | 45 |
FPW-15/5 | 15 | 5 | 268 | 215 | 450 | 120 | 50 |
FPW-15/5 | 15 | 5 | 248 | 215 | 450 | 120 | 50 |
FPW-24/8 | 24 | 5 | 308 | 250 | 480 | 150 | 60 |
FPW-24/8 | 24 | 5 | 288 | 250 | 480 | 150 | 60 |
FPW-36/5 | 36 | 5 | 413 | 340 | 900 | 180 | 80 |
FPW-36/5 | 36 | 5 | 393 | 340 | 900 | 180 | 80 |
36KV Composite Insulator ya Kusimamia kwa Reli ya Umeme
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulators za Composite kwa Reli za Umeme
Insulators zenye mchanganyiko wa reli zilizo na umeme zina muundo wa kompakt, uadilifu wenye nguvu, uwezo mzuri wa kuzuia-fouli, uzani mwepesi, saizi ndogo, utendaji mzuri wa ndani na nje wa insulation, nguvu ya juu ya mitambo, na hakuna haja ya kusafisha mara kwa mara. Zinatumika hasa kwa reli ya juu na ujenzi wa reli ya mijini.
Insulators za Composite kwa reli zilizo na umeme pia zilitaja insulators za reli, sehemu za umeme za umeme, insulators za polymer kwa reli zilizo na umeme, insulators za polymer za reli.
Mkono wa msaada umetengenezwa kwa vifaa vya chuma vya pua au chuma cha moto cha kuzamisha, ambacho kina utendaji bora wa kuzuia kutu. Inasuluhisha kutu ya bidhaa chini ya hali tofauti za hali ya hewa kama vile unyevu na mvua ya asidi. Inaweza kupanua sana maisha ya bidhaa na kutoa vifaa vya kuaminika kwa utekelezaji wa ujenzi wa mzunguko wa kompakt.
Maingiliano ya reli ya umeme ya umeme yanafaa kwa vichungi vya reli ya umeme na hali ngumu za kufanya kazi, ambazo zinaweza kuzuia ajali za uchafuzi wa mazingira na kupunguza mzigo wa kusafisha na matengenezo. Kwa sababu ya saizi yake ndogo, wakati kibali cha handaki ni ndogo, ni bidhaa ambayo wahamasishaji wa kaure na glasi hawawezi kuchukua nafasi.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | ||||||||||
Mfano | Urefu wa muundo H （mm） | Umbali wa kawaida wa Creepage L (mm) | Ubunifu wa umbali wa kubuni L (mm) | Umbali wa nomino kavu arc （Mm） | Kubuni umbali wa arc kavu （Mm） | Mzigo uliokadiriwa wa kushindwa kwa mitambo （kN） | Msukumo wa kawaida wa umeme unahimili kilele cha voltage （kV） | Frequency ya umma kavu kuhimili voltage （kV） | Frequency ya Umma mvua inahimili voltage （kV） | Uchafuzi wa bandia Frequency ya Umma Kuhimili Voltage （KV） |
FQX-25/100 (120) Qt | 700 ± 20 | 1200 | 1300 | 500 | 511 | 100 (120) | 270 | 160 | 130 | 36 |
FQX-25/100 (120) QH | 700 ± 20 | |||||||||
FQX-25/100 (120) HH | 700 ± 20 | |||||||||
FQD-25/100 (120) HY | 734 ± 20 | |||||||||
FQX-25/160QT | 750 ± 20 | 512 | 160 | 31.5 | ||||||
FQX-25/160QH | 750 ± 20 | |||||||||
FQX-25/160HH | 750 ± 20 | |||||||||
33KV 100KN Electrified Railways Composite Insulators
Insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na pia katika mistari ya usambazaji na uingizwaji. Mpira wa Silicone ndio vifaa vya insulation vya polymeric vinavyotumiwa zaidi kwa insulators ya juu ya voltage.Haivo brand composite insulator iliyotengenezwa na mpira wa silicone. Kuzingatia mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator, insulator ya kukandamiza. insulator.
Insulators za Composite kwa Reli za Umeme
Insulators zenye mchanganyiko wa reli zilizo na umeme zina muundo wa kompakt, uadilifu wenye nguvu, uwezo mzuri wa kuzuia-fouli, uzani mwepesi, saizi ndogo, utendaji mzuri wa ndani na nje wa insulation, nguvu ya juu ya mitambo, na hakuna haja ya kusafisha mara kwa mara. Zinatumika hasa kwa reli ya juu na ujenzi wa reli ya mijini.
Insulators za Composite kwa reli zilizo na umeme pia zilitaja insulators za reli, sehemu za umeme za umeme, insulators za polymer kwa reli zilizo na umeme, insulators za polymer za reli.
Mkono wa msaada umetengenezwa kwa vifaa vya chuma vya pua au chuma cha moto cha kuzamisha, ambacho kina utendaji bora wa kuzuia kutu. Inasuluhisha kutu ya bidhaa chini ya hali tofauti za hali ya hewa kama vile unyevu na mvua ya asidi. Inaweza kupanua sana maisha ya bidhaa na kutoa vifaa vya kuaminika kwa utekelezaji wa ujenzi wa mzunguko wa kompakt.
Maingiliano ya reli ya umeme ya umeme yanafaa kwa vichungi vya reli ya umeme na hali ngumu za kufanya kazi, ambazo zinaweza kuzuia ajali za uchafuzi wa mazingira na kupunguza mzigo wa kusafisha na matengenezo. Kwa sababu ya saizi yake ndogo, wakati kibali cha handaki ni ndogo, ni bidhaa ambayo wahamasishaji wa kaure na glasi hawawezi kuchukua nafasi.
Tabia za teknolojia:
1) Nyumba ya mpira wa silicone ilichukua sura na sindano nzima ina hydrophobicity nzuri, uhamishaji wa drophobicity na upinzani wa mchanga, pamoja na roperties bora ya umeme na upinzani wa kuzeeka, ambayo inaweza kuzuia kwa ufanisi ajali hizo za uchafuzi wa mazingira ili kuhakikisha kuwa salama ya mistari ya maambukizi ya voltage.
2) Fiberglass iliyorekebishwa ya ECR iliyoimarishwa ya epoxy resin hutumika kwani ina upinzani mzuri kwa joto la juu, mkazo wa kutuliza ∾ID, pamoja na hatua nzuri ya kunyoosha, nguvu ya juu (> 1200mpa) na kupinga kwa kutofaulu na uchovu, ambayo inahakikisha ubora wa ndani wa insulation na nguvu ya mitambo ya insulators.
3) Vipimo vya mwisho vimeingizwa kwenye fimbo ya fiberglass na aina ya uhamishaji inayoendeshwa na sauti, insulators zilizo na mbinu hii ya crimping zina nguvu ya juu ya mitambo na utawanyiko mdogo.
4) Mahali pa unganisho kati ya fittings za mwisho na viboko huchanganywa na nyumba za sheds na kiwango cha juu cha hali ya juu ya sindano ya sindano ya silicone kwani inaweza kupunguza interface.
.
Kumbuka:
1 Stardand inayotumika: IEC, ANSI, GB na kiwango kingine cha kimataifa
2 Rangi ya kawaida ya insulator ya mchanganyiko: nyekundu, kijivu na nyeupe.
3 Ubunifu maalum kulingana na hitaji la mteja.
Paramu kuu ya kiufundi | ||||||||||
Mfano | Urefu wa muundo H （mm） | Umbali wa kawaida wa Creepage L (mm) | Ubunifu wa umbali wa kubuni L (mm) | Umbali wa nomino kavu arc （Mm） | Kubuni umbali wa arc kavu （Mm） | Mzigo uliokadiriwa wa kushindwa kwa mitambo （kN） | Msukumo wa kawaida wa umeme unahimili kilele cha voltage （kV） | Frequency ya umma kavu kuhimili voltage （kV） | Frequency ya Umma mvua inahimili voltage （kV） | Uchafuzi wa bandia Frequency ya Umma Kuhimili Voltage （KV） |
FQX-25/100 (120) Qt | 700 ± 20 | 1200 | 1300 | 500 | 511 | 100 (120) | 270 | 160 | 130 | 36 |
FQX-25/100 (120) QH | ||||||||||
FQX-25/100 (120) HH | ||||||||||
FQD-25/100 (120) HY | 734 ± 20 | |||||||||
FQX-25/160QT | 750 ± 20 | 512 | 160 | 31.5 | ||||||
FQX-25/160QH | ||||||||||
FQX-25/160HH | ||||||||||

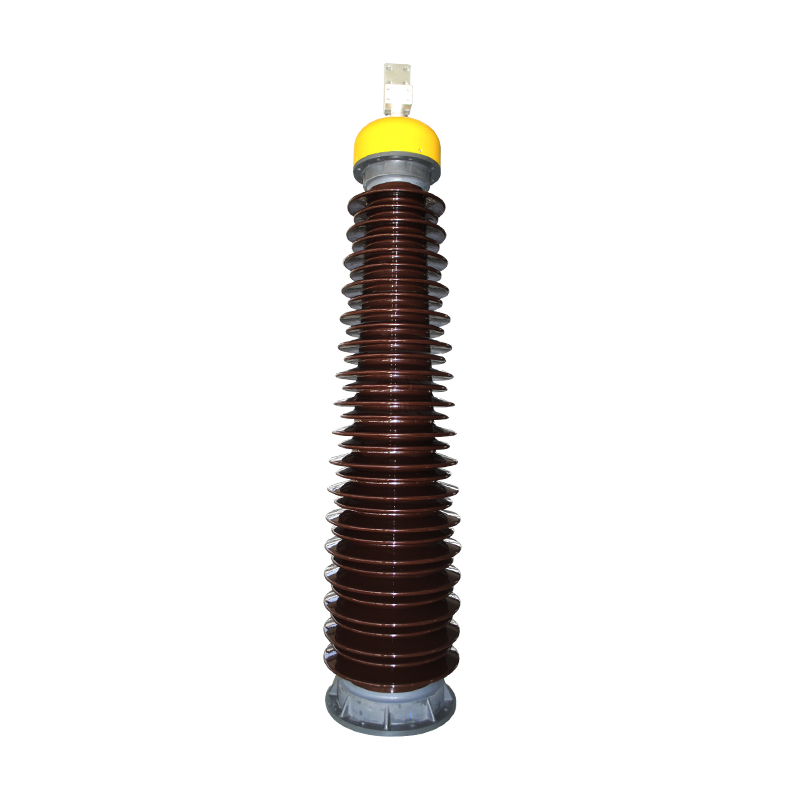

33KV aina ya insulator ya porcelain ya kituo cha kituo （BS)
Insulators za porcelain, pia zinazoitwa insulators kauri zinafanywa kutoka kwa udongo, quartz au alumina na feldspar, na zimefunikwa na glaze laini ya kumwaga maji. Insulators zilizotengenezwa kutoka kwa porcelain tajiri katika alumina hutumiwa ambapo nguvu ya juu ya mitambo ni kigezo. Porcelain ina nguvu ya dielectric ya takriban 4-10 kV/mm.it pia ina utendaji kamili wa dielectric.Porcelain insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na vile vile katika mistari ya usambazaji na uingizwaji. Kulingana na mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator ya pini, insulator ya shida, insulator ya kusimamishwa.Post insulator, insulator ya fimbo ndefu, insulator ya post, insulator ya reli, insulator ya shackle, insulator ya kukaa.
Insulators ni udhibiti maalum wa insulation ambao unaweza kuchukua jukumu muhimu katika mistari ya maambukizi ya juu. Katika miaka ya mapema, insulators zilitumiwa sana kwa miti ya telegraph. Polepole, insulators nyingi zenye umbo la diski zilipachikwa upande mmoja wa mnara wa unganisho la waya wa juu. Ilitumika kuongeza umbali wa mteremko. Kawaida ilitengenezwa kwa glasi au kauri na iliitwa insulator. Insulators hazipaswi kushindwa kwa sababu ya mikazo mingi ya umeme inayosababishwa na mabadiliko katika mazingira na hali ya mzigo wa umeme, vinginevyo wahamasishaji hawatakuwa na athari kubwa na wataharibu utumiaji na maisha ya kazi ya mstari mzima.
Insulators hutumikia madhumuni mawili ya msingi: insulation ya umeme na fixation ya mitambo. Ili kukidhi mahitaji haya, viwango kadhaa vya utendaji wa umeme na mitambo vimewekwa. Isipokuwa kwamba umeme na voltage ya ndani iko ndani ya mipaka maalum, hakuna kuvunjika au flashover inapaswa kutokea kwenye uso. Vivyo hivyo, haipaswi kuwa na uharibifu au madhara chini ya mzigo maalum wa mitambo, wa muda mfupi na wa muda mrefu. Kwa kuongezea, wahamasishaji hawapaswi kuonyesha ishara zozote za kuvaa au kuzorota baada ya matumizi ya muda mrefu chini ya mzigo wa umeme na katika mazingira tofauti. Vipimo vya insulator pia haifai kutoa kutokwa kwa corona ambayo inaweza kuingiliana na mapokezi ya redio au TV. Kwa kuwa insulators hutumiwa sana, ni muhimu kwamba vifaa vyao vinaweza kubadilika. Ili kuhakikisha utendaji bora, vipimo anuwai vya umeme, mitambo, mwili na mazingira hufanywa kwa insulators kulingana na aina na hali ya matumizi.
Muhtasari
1) Nyenzo: porcelain
2) Darasa BS: PW-11-Y PW-22-Y PW-33-Y
3) PINS TYPE INSUALATORS kwa voltage ya juu
4) Matumizi salama
5) Desigins anuwai zinapatikana
6) Usafirishaji wa haraka na huduma kubwa
7) Bei nzuri na nzuri
Vipimo kuu na maelezo ya kawaida | |||||
Mtini | 1 | 2 | 3 | ||
Darasa BS | PW-11-y | PW-22-y | PW-33-y | ||
Vipimo kuu (mm) | H | 185 | 255 | 320 | |
h | 32.65 | 32.65 | 32.65 | ||
D | 170 | 205 | 240 | ||
d | 76 | 76 | 76 | ||
D1 | 27.78 | 27.78 | 27.78 | ||
R1 | 16 | 16 | 16 | ||
R2 | 16 | 16 | 16 | ||
Voltage ya kawaida (KV) | 15 | 22 | 33 | ||
Umbali wa Creepage (mm) | 432 | 673 | 851 | ||
Voltage ya chini ya flash | Frequency ya nguvu | Kavu (kv) | 100 | 125 | 140 |
Mvua (kv) | 65 | 95 | 110 | ||
50% | 150 | 190 | 210 | ||
Kuhimili voltage | Nguvu ya dakika moja- frequency | Kavu (kv) | 90 | 110 | 125 |
Mvua (kv) | 60 | 90 | 100 | ||
Msukumo (KV) | 140 | 180 | 200 | ||
Redio- katika fl use- data ya voltage | Voltage ya mtihani chini (KV) | 22 | 30 | 44 | |
Upeo wa RIV saa 1000kHz (UV) | 12000 | 16000 | 25000 | ||
Mzigo wa Cantilever Kushindwa (KN) | 11 | 11 | 11 | ||
Uzito (kilo) | 5 | 10 | 13 | ||
Aina ya Pini ya Pini ya 15KV kwa mstari wa juu （BS)
Insulators za porcelain, pia zinazoitwa insulators kauri zinafanywa kutoka kwa udongo, quartz au alumina na feldspar, na zimefunikwa na glaze laini ya kumwaga maji. Insulators zilizotengenezwa kutoka kwa porcelain tajiri katika alumina hutumiwa ambapo nguvu ya juu ya mitambo ni kigezo. Porcelain ina nguvu ya dielectric ya takriban 4-10 kV/mm.it pia ina utendaji kamili wa dielectric.Porcelain insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na vile vile katika mistari ya usambazaji na uingizwaji. Kulingana na mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator ya pini, insulator ya shida, insulator ya kusimamishwa.Post insulator, insulator ya fimbo ndefu, insulator ya post, insulator ya reli, insulator ya shackle, insulator ya kukaa.
Insulators ni udhibiti maalum wa insulation ambao unaweza kuchukua jukumu muhimu katika mistari ya maambukizi ya juu. Katika miaka ya mapema, insulators zilitumiwa sana kwa miti ya telegraph. Polepole, insulators nyingi zenye umbo la diski zilipachikwa upande mmoja wa mnara wa unganisho la waya wa juu. Ilitumika kuongeza umbali wa mteremko. Kawaida ilitengenezwa kwa glasi au kauri na iliitwa insulator. Insulators hazipaswi kushindwa kwa sababu ya mikazo mingi ya umeme inayosababishwa na mabadiliko katika mazingira na hali ya mzigo wa umeme, vinginevyo wahamasishaji hawatakuwa na athari kubwa na wataharibu utumiaji na maisha ya kazi ya mstari mzima.
Kazi kuu ya insulators ni kufikia insulation ya umeme na urekebishaji wa mitambo, ambayo mahitaji anuwai ya utendaji wa umeme na mitambo yameainishwa. Ikiwa chini ya voltage maalum ya kufanya kazi, umeme kupita kiasi na overvoltage ya ndani, hakuna kuvunjika au kung'aa kwenye uso; Chini ya mzigo wa muda mrefu na wa muda mfupi wa mitambo, hakuna uharibifu na uharibifu; Chini ya mashine iliyoainishwa, baada ya operesheni ya muda mrefu chini ya mzigo wa umeme na hali tofauti za mazingira, hakuna kuzorota dhahiri kutatokea; Vipimo vya insulators havitazalisha kutokwa wazi kwa corona chini ya voltage ya kufanya kazi, ili isiingiliane na mapokezi ya redio au televisheni. Kwa sababu insulators ni vifaa vinavyotumiwa sana, vifaa vyao vya unganisho pia vinahitajika kubadilika. Kwa kuongezea, viwango vya kiufundi vya insulators pia vinahitaji hali tofauti za umeme, mitambo, mwili, na mazingira ili kujaribu utendaji na ubora wa insulators kulingana na aina na hali tofauti za matumizi.
Maelezo
Piga insulators za porcelain (ANSI BS)
1.voltage: 23-69kv
Umbali wa 2: 330-865mm
3.Weight: 3.7-13.5kg
4. Bei bora ya matumizi
Piga insulators za porcelain (mfululizo wa ANSI BS)
Muhtasari
1) Nyenzo: porcelain
2) Darasa BS: P-11-Y P-15-Y P-20-Y P-33-Y
3) PINS TYPE INSUALATORS kwa voltage ya juu
4) Matumizi salama
5) Desigins anuwai zinapatikana
6) Usafirishaji wa haraka na huduma kubwa
7) Bei nzuri na nzuri
Vipimo kuu na maelezo ya kawaida | ||||||
Mtini | 1 | 1 | 2 | 3 | ||
Darasa BS | P-11-y | P-15-y | P-20-y | P-33-y | ||
Vipimo kuu (mm) | H | 133 | 137 | 195 | 244 | |
h | 48 | 48 | 52.63 | 52.63 | ||
D | 140 | 152 | 230 | 279 | ||
d | 18.29 | 18.29 | 27.78 | 27.78 | ||
R1 | 13 | 13 | 19 | 19 | ||
R2 | 9.5 | 12.7 | 14.3 | 13 | ||
Voltage ya kawaida (KV) | 11 | 15 | 22 | 33 | ||
Umbali wa Creepage (mm) | 240 | 298 | 432 | 630 | ||
Voltage ya chini ya flash | Frequency ya nguvu | Kavu (kv) | 75 | 80 | 100 | 135 |
Mvua (kv) | 45 | 55 | 60 | 85 | ||
50% msukumo | Chanya (kv) | 100 | 130 | 160 | 185 | |
Hasi (kv) | 110 | 175 | 205 | |||
Kuhimili voltage | Nguvu ya dakika moja- frequency | Kavu (kv) | 65 | 70 | 90 | 110 |
Mvua (kv) | 40 | 50 | 55 | 75 | ||
Mpulse (KV) | 110 | 150 | ||||
Redio- katika fl use- data ya voltage | Voltage ya mtihani chini (KV) | 15 | 15 | 22 | 30 | |
Upeo wa RIV saa 1000kHz (UV) | 8000 | 8000 | 12000 | 16000 | ||
Voltage ya kuchomwa kwa nguvu-frequency (KV) | 135 | 135 | 145 | 185 | ||
Mzigo wa Cantilever Kushindwa (KN) | 11 | 11 | 11 | 13 | ||
Uzito (kilo) | 1.8 | - | - | 11.5 | ||
24KV Shackle aina ya insulator ya porcelain kwa mstari wa juu
Insulators za porcelain, pia zinazoitwa insulators kauri zinafanywa kutoka kwa udongo, quartz au alumina na feldspar, na zimefunikwa na glaze laini ya kumwaga maji. Insulators zilizotengenezwa kutoka kwa porcelain tajiri katika alumina hutumiwa ambapo nguvu ya juu ya mitambo ni kigezo. Porcelain ina nguvu ya dielectric ya takriban 4-10 kV/mm.it pia ina utendaji kamili wa dielectric.Porcelain insulators hutumiwa sana katika mistari ya maambukizi ya juu ili kutoa msaada wa mitambo na kinga ya umeme, na vile vile katika mistari ya usambazaji na uingizwaji. Kulingana na mazingatio ya voltage, aina tofauti za insulators hutumiwa katika mifumo ya nguvu, tunayo insulator ya pini, insulator ya shida, insulator ya kusimamishwa.Post insulator, insulator ya fimbo ndefu, insulator ya post, insulator ya reli, insulator ya shackle, insulator ya kukaa.
Insulators huchukua jukumu muhimu katika kudhibiti insulation na ni muhimu sana katika mistari ya maambukizi ya juu. Hapo awali, zilitumiwa tu kwenye miti ya telegraph, lakini baada ya muda, wahamasishaji wengi wenye umbo la diski waliwekwa upande mmoja wa mnara wa unganisho la waya wa juu ili kuongeza umbali wa mteremko. Insulators hizi mara nyingi hufanywa kwa glasi au kauri na hujulikana kama insulators. Ili kuwa na ufanisi, insulators lazima zihimili mafadhaiko anuwai ya umeme yanayotokana na mabadiliko ya mazingira na hali ya mzigo wa umeme. Vinginevyo, watashindwa na kuathiri vibaya maisha na matumizi ya mstari mzima.
Kazi kuu ya insulators ni kufikia insulation ya umeme na urekebishaji wa mitambo, ambayo mahitaji anuwai ya utendaji wa umeme na mitambo yameainishwa. Ikiwa chini ya voltage maalum ya kufanya kazi, umeme kupita kiasi na overvoltage ya ndani, hakuna kuvunjika au kung'aa kwenye uso; Chini ya mzigo wa muda mrefu na wa muda mfupi wa mitambo, hakuna uharibifu na uharibifu; Chini ya mashine iliyoainishwa, baada ya operesheni ya muda mrefu chini ya mzigo wa umeme na hali tofauti za mazingira, hakuna kuzorota dhahiri kutatokea; Vipimo vya insulators havitazalisha kutokwa wazi kwa corona chini ya voltage ya kufanya kazi, ili isiingiliane na mapokezi ya redio au televisheni. Kwa sababu insulators ni vifaa vinavyotumiwa sana, vifaa vyao vya unganisho pia vinahitajika kubadilika. Kwa kuongezea, viwango vya kiufundi vya insulators pia vinahitaji hali tofauti za umeme, mitambo, mwili, na mazingira ili kujaribu utendaji na ubora wa insulators kulingana na aina na hali tofauti za matumizi.
Muhtasari
1) Nyenzo: porcelain
2) Darasa: ED-2 (C)
3) PINS TYPE INSUALATORS kwa voltage ya juu
4) Matumizi salama
5) Desigins anuwai zinapatikana
6) Usafirishaji wa haraka na huduma kubwa
7) Bei nzuri na nzuri
Vipimo vya maombi
Mistari ya maambukizi ya nguvu ya juu: Inatumika kusaidia mistari ya nguvu ili kuhakikisha usalama na utulivu wa maambukizi ya nguvu, haswa kwa 12kV na juu ya mistari ya nguvu.
Vifaa vya Nguvu: Kama vile uingizwaji na vifaa vya kusaidia vya mifumo ya nguvu.
Mifumo ya uzio wa shamba (kupitia bidhaa zilizoboreshwa): Inafaa kwa mazingira ya chini ya voltage kama uzio wa umeme ili kuboresha utulivu wa mifumo ya uzio.
Kwa nini Utuchague?
Uzoefu tajiri: Pamoja na uzoefu wa miaka mingi katika ukuzaji na utengenezaji wa vifaa vya mfumo wa nguvu, tunajua vizuri mahitaji halisi ya wateja katika mifumo ya nguvu na wamejitolea kutoa wateja na bidhaa na huduma bora.
Malighafi ya hali ya juu: Tunatumia mpira wa silicone na vifaa vyenye mchanganyiko ili kuhakikisha kuwa kila insulator ina utendaji bora wa umeme na uimara.
Teknolojia inayoongoza kwa Viwanda: Tunatumia teknolojia ya hali ya juu ya Shrink, na utendaji wa bidhaa hupimwa madhubuti ili kuhakikisha utulivu wake wa muda mrefu na kuegemea.
Huduma iliyobinafsishwa: Kulingana na mahitaji yako maalum, tunaweza kutoa vifaa vya cable vilivyobinafsishwa ili kuhakikisha kuwa inafaa kwa hali yako maalum ya maombi.
Maswali
Swali: Ni nini hufanya 11kV composite pin silicone insulator bora kwa mistari ya maambukizi ya juu-voltage?J: Insulator ya mpira wa 11kV ya Silicone ya 11kV imeundwa mahsusi kwa matumizi ya voltage ya juu, inatoa nguvu bora ya mitambo na insulation bora ya umeme. Imetengenezwa kutoka kwa mpira wa hali ya juu wa silicone, hutoa upinzani wa kipekee kwa mionzi ya UV, unyevu, na hali ya hewa kali, kuhakikisha utendaji wa kuaminika katika mifumo ya maambukizi ya nguvu ya juu. Ubunifu wake mwepesi na usanikishaji rahisi pia husaidia kupunguza gharama za mfumo mzima.
Swali: Je! 11kv Composite Pin Silicone Rubber insulator inaboresha kuegemea kwa mfumo?
J: Insulator hii huongeza sana usalama na kuegemea kwa mifumo ya maambukizi ya nguvu kwa kuzuia kuvuja kwa umeme na flashover. Upinzani wake bora kwa sababu za mazingira kama vile unyevu, mfiduo wa UV, na uchafuzi wa mazingira hufanya iwe suluhisho la kudumu na la muda mrefu. Kwa kuongeza, nguvu yake ya juu ya mitambo inaruhusu kuhimili hali ya hewa kali na mikazo ya mitambo, inachangia utulivu wa jumla wa gridi ya nguvu.
Swali: Je! 11kv Composite Pin Silicone Rubber Insulator ni rahisi kufunga na kudumisha?
J: Ndio, insulator ya mpira wa 11KV ya Silicone imeundwa kwa usanikishaji rahisi, na muundo nyepesi ambao hurahisisha mchakato wa usanidi. Vifaa vya mpira vya silicone vya kudumu huhakikisha mahitaji ya matengenezo madogo, na kuifanya kuwa suluhisho bora na la bei ya chini kwa mistari ya maambukizi ya nguvu. Ukaguzi wa kawaida unapendekezwa ili kuhakikisha utendaji mzuri, lakini muundo wa nguvu wa insulator hupunguza hitaji la matengenezo ya mara kwa mara au uingizwaji.
