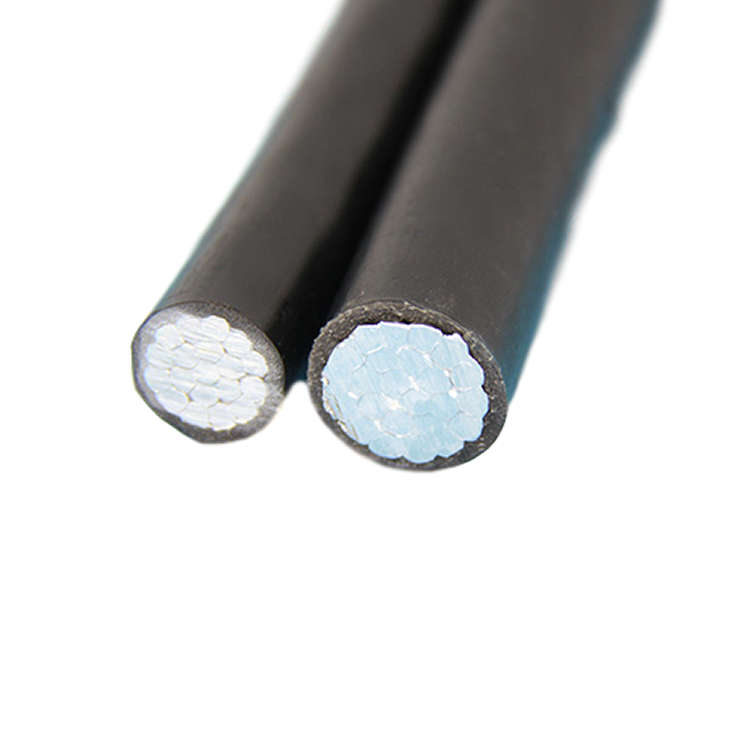

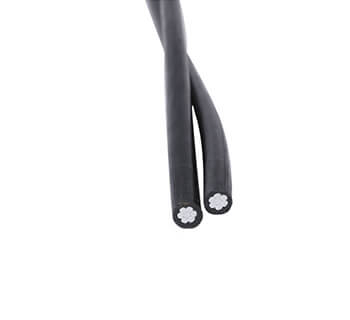

Cable ya angani iliyojaa (ABC) inayoambatana na viwango vya IEC na Briteni ni suluhisho la usambazaji wa nguvu ya juu iliyoundwa kwa usambazaji salama na mzuri wa umeme katika maeneo yenye watu wengi. Mfumo huu wa cable una conductors nyingi za maboksi zilizofungwa pamoja na muda mrefu wa nje, na kuunda mkutano, sugu ya hali ya hewa ambayo hupunguza hatari ya mawasiliano ya bahati mbaya na mizunguko fupi. Conductors kawaida hufanywa kwa aluminium ya juu-safi au shaba, kulingana na mahitaji maalum ya maombi, na ni maboksi na polyethilini iliyounganishwa na msalaba (XLPE) au polyethilini (PE) kwa mali bora ya umeme na mitambo.
Kukutana na IEC 60228 (conductors) na Briteni Standard BS 7870 (nyaya za angani), suluhisho hili linahakikisha utangamano na gridi za nguvu za ulimwengu wakati unafuata vigezo vikali vya usalama na utendaji. Ubunifu uliowekwa hupunguza hitaji la insulation ya ziada kati ya awamu, ikiruhusu nafasi za karibu za conductor na mitambo yenye ufanisi, haswa katika mipangilio ya mijini ambapo mistari ya juu lazima iungane na majengo, miti, na miundombinu mingine.
Usalama ulioimarishwa : conductors kamili ya maboksi huondoa hatari ya kuwasiliana moja kwa moja na waya hai, kupunguza uwezekano wa ajali za umeme kwa watembea kwa miguu, wafanyikazi, na wanyama wa porini. Kufunga pia kunapunguza makosa ya awamu-kwa-awamu yanayosababishwa na sababu za nje kama matawi ya mti au uchafu.
Uboreshaji wa Nafasi : Muundo wa Compact Bundled huruhusu mahitaji nyembamba ya njia, na kuifanya iwe bora kwa maeneo ya mijini yenye nafasi ndogo. Inaweza kusanikishwa kwa urefu wa chini kuliko mifumo ya jadi ya wazi ya conductor, kuboresha utangamano wa uzuri na mandhari ya mijini.
Nguvu ya juu ya mitambo : Nyenzo ya kumfunga imeundwa kuhimili upepo mkali, theluji nzito, na mizigo ya barafu, kuhakikisha uadilifu wa muundo katika hali mbaya ya hali ya hewa. Waendeshaji wa maboksi hupinga abrasion na kutu ya kemikali, kupanua maisha ya huduma ya cable.
Kuzingatia Viwango : Imethibitishwa kwa viwango vya IEC na Briteni, mfumo wa ABC unahakikisha kushirikiana na miundombinu iliyopo na hukutana na upimaji mgumu wa ubora wa umeme, upinzani wa insulation, na kurudi nyuma kwa moto.
Matengenezo ya chini : Ubunifu uliofungwa kikamilifu hupunguza hitaji la ukaguzi wa mara kwa mara na matengenezo, kwani insulation inalinda conductors kutokana na uharibifu wa mazingira. Hii husababisha gharama za chini za maisha ikilinganishwa na mistari ya kitamaduni ya juu.
Maeneo ya Makazi : Inasambaza kwa usalama katika vitongoji, kupunguza hatari ya ajali kutokana na kuanguka matawi au kuwasiliana na majengo.
Sehemu za Viwanda : Hutoa nguvu ya kuaminika kwa viwanda na mashine nzito, hata katika mazingira yenye viwango vya juu vya vumbi, unyevu, au mvuke wa kemikali.
Mikoa ya Pwani : Insulation sugu ya kutu na vifaa vya kumfunga hufanya iwe inafaa kwa maeneo yaliyo na chumvi nyingi hewani, kuzuia uharibifu wa conductor.
Maeneo ya mlima/eneo lenye changamoto : muundo uliowekwa hupunguza athari za upepo mkali na eneo lisilo na usawa, kuhakikisha usambazaji thabiti wa nguvu katika mandhari ya rugged.
Mifumo ya Reli na Usafiri : Nguvu za juu za mistari ya treni na tramu, ikitoa suluhisho salama na yenye nafasi ya barabara za usafirishaji.
Swali: Je! Mfumo wa ABC unaweza kutumika kwa matumizi ya chini na ya juu?
J: Ndio, inapatikana katika madarasa ya voltage kuanzia 1kV hadi 36kV, yanafaa kwa mitandao ya usambazaji katika mipangilio mbali mbali.
Swali: Je! Kuunganisha kunaathirije utendaji wa mafuta ya cable?
Jibu: Ubunifu ni pamoja na maanani ya usimamizi wa mafuta, na vifaa vya insulation vina upinzani mkubwa wa joto ili kuhakikisha operesheni salama ndani ya mipaka ya sasa.
Swali: Je! Ni nyenzo inayofunga UV?
J: Ndio, kumfunga hufanywa kutoka kwa polima zilizoimarishwa za UV ambazo huzuia uharibifu kutoka kwa mfiduo wa jua wa muda mrefu, kuhakikisha uadilifu wa muundo wa muda mrefu.
Swali: Je! Mfumo wa ABC unahitaji vifaa maalum vya ufungaji?
Jibu: Vyombo vya ufungaji wa kiwango cha juu vinaweza kutumika, ingawa mafunzo juu ya mbinu za kujumuisha inapendekezwa ili kuhakikisha nafasi sahihi za conductor na mvutano.
| Uainishaji wa | sehemu |
|---|---|
| Waendeshaji wa awamu | Aluminium alloy Core + PE/XLPE insulation |
| Mjumbe wa upande wowote | AAAC au Strand ya chuma ya mabati (hiari) |
| Ubunifu wa kifungu | Kujisaidia au kutokuunga mkono tofauti |
| Cores za hiari | Cores msaidizi wa mifumo ya taa/kudhibiti |
Eneo la kawaida | Nambari/dia. | Unene wa insulation |
mm² | mm | mm |
1*16+16 | 7/1.70 | 1.30 |
2*16+16 | 7/1.70 | 1.30 |
3*16+16 | 7/1.70 | 1.30 |
4*16 | 7/1.70 | 1.30 |
1*25+25 | 7/2.10 | 1.30 |
2*25+25 | 7/2.10 | 1.30 |
3*25+25 | 7/2.10 | 1.30 |
4*25 | 7/2.10 | 1.30 |
1*35+35 | 7/2.50 | 1.30 |
Eneo la kawaida | Nambari/dia. | Unene wa insulation |
mm² | mm | mm |
2*35+35 | 7/2.50 | 1.30 |
3*35+35 | 7/2.50 | 1.30 |
4*35 | 7/2.50 | 1.30 |
1*50+50 | 7/3.0 | 1.50 |
3*50+50 | 7/3.0 | 1.50 |
1*70+70 | 19/2.10 | 1.50 |
3*70+70 | 19/2.10 | 1.50 |
3*95+95 | 19/2.50 | 1.60 |
