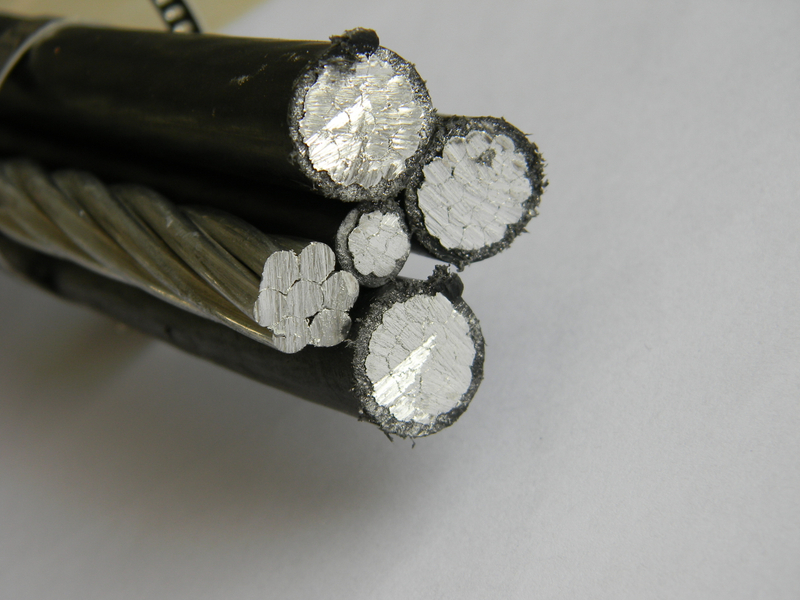

Kebo ya Aerial Bundled ya 0.6/1kV (ABC) kutoka kwa Uhandisi wa Umeme wa East Energy ni suluhisho la utendaji wa juu la usambazaji wa umeme, ambalo limeundwa mahususi kukidhi AS/NZS 3560.1 - alama ya kutegemewa katika hali ya hewa ya Australia na New Zealand.
Kebo hii inachanganya ufundi wa hali ya juu wa utengenezaji na vifaa vya ubora ili kutoa uimara wa kipekee, na kuifanya kuwa bora kwa mitandao ya umeme ya vijijini na mijini inayokabiliwa na hali mbaya ya mazingira kama vile:
Joto kali - maeneo ya nje ya Australia, maeneo ya jangwa
Unyevu wa juu - Queensland ya pwani, Queensland ya kitropiki ya Kaskazini
Baridi ya Alpine - Kisiwa cha Kusini cha New Zealand, Milima ya Snowy
Maeneo ya upepo mkali - maeneo yanayokabiliwa na kimbunga, mfiduo wa pwani
Mfiduo wa juu wa UV - hali ya kiangazi ya Australia na New Zealand
| Chaguzi za Nyenzo | za Sehemu | Mali muhimu |
|---|---|---|
| Waendeshaji wa awamu | Aloi ya alumini (AAAC) au alumini (AAC) | Conductivity ya juu, nyepesi, sugu ya kutu |
| Mjumbe asiye na upande | Aloi ya alumini (iliyounganishwa) | Hiari, hurahisisha usakinishaji |
| Insulation | Polyethilini iliyounganishwa na mtambuka (XLPE) inayostahimili UV | Mali bora ya umeme, utulivu wa joto |
| Jacket ya nje | Polyethilini nyeusi yenye msongamano wa juu (HDPE) | Kiwango cha juu zaidi cha ulinzi wa mitambo na mazingira |
Vipengele vya insulation na koti:
XLPE inayostahimili UV - huzuia uharibifu kutokana na kupigwa na jua kwa muda mrefu
Jacket nyeusi ya HDPE - upinzani wa abrasion, kizuizi cha unyevu, ulinzi wa kemikali
Kizuia moto - kwa IEC 60332-1 (kujizima)
Waya ya hiari iliyojumuishwa ya mjumbe - hurahisisha usakinishaji wakati inakidhi mahitaji madhubuti ya kuweka msingi
Kuunganisha kwa kompakt - kondakta nyingi za maboksi zilizosokotwa pamoja kwa ufanisi wa nafasi
Kitambulisho cha awamu kilicho na rangi - nyekundu, nyeupe, bluu kwa awamu ya 3; nyeusi kwa upande wowote (kwa kiwango cha AS/NZS)
| Thamani | ya Kigezo |
|---|---|
| Kuendelea joto la uendeshaji | -40°C hadi +90°C |
| Kiwango cha juu cha halijoto ya mzunguko mfupi | 250°C (hadi sekunde 5) |
| Kiwango cha chini cha joto cha ufungaji | -5°C (lazima iwe na joto chini ya 0°C) |
| Kuchelewa kwa moto | IEC 60332-1 (kujizima) |
Kebo hii ya ABC hufaulu katika mazingira ya joto kali, baridi na unyevunyevu mwingi - kutoka maeneo ya pwani hadi maeneo ya alpine, ikijumuisha:
Mitambo ya pwani - dawa ya chumvi, unyevu wa juu, upepo wa cyclonic
Mazingira ya jangwa - mfiduo wa UV, joto kali la mchana
Eneo la milima - joto la chini, upakiaji wa barafu, upepo mkali
Mitandao ya mijini - usakinishaji wa juu unaobanwa na nafasi
Umeme wa shambani - mali za mbali, pampu za umwagiliaji, shehena za kunyoa
Jumuiya za nje - nguvu za kuaminika katika maeneo ya mbali na yaliyotengwa
Maeneo ya uchimbaji wa madini - usambazaji wa umeme wa muda na wa kudumu
Minara ya mawasiliano ya simu - usambazaji wa nguvu kwa vituo vya msingi vya mbali
Migawanyiko ya makazi - usambazaji wa juu kwa maendeleo mapya ya makazi
Maeneo ya kibiashara - vituo vya ununuzi, mashamba ya viwanda, mbuga za biashara
Taa za barabarani - usambazaji wa umeme kwa mifumo ya taa ya umma
Viunganisho vya nishati mbadala - miunganisho ya shamba la jua na miunganisho ya shamba la upepo
Resorts za pwani - ujenzi sugu wa chumvi kwa mazingira ya baharini
Vijiji vya Alpine - utendaji wa halijoto ya chini kwa maeneo ya mapumziko ya kuteleza kwenye theluji na jumuiya za milimani
Maeneo ya viwanda - uwezo wa juu wa sasa wa usambazaji wa umeme wa kiwanda na ghala
| Kipengele cha | ABC Cable | Bare Conductor |
|---|---|---|
| Usalama | Imewekwa maboksi kikamilifu, hupunguza hatari ya mshtuko | Waendeshaji wazi, hatari kubwa ya mshtuko |
| Mawasiliano ya mti | Hakuna kosa (maboksi) | Mzunguko mfupi au kosa la ardhi |
| Ufungaji | Usambazaji uliopangwa mapema na wa haraka zaidi | Waya tofauti, mikono ya kuvuka inahitajika |
| Nafasi ya nguzo | Vipindi virefu zaidi vinawezekana | Vipindi vifupi kwa sababu ya kupungua |
| Kibali | Mahitaji yaliyopunguzwa | Kibali kikubwa kinahitajika |
| Matengenezo | Ndogo (hakuna upunguzaji wa haraka wa miti) | Inahitajika kukata miti mara kwa mara |
| Gharama ya mzunguko wa maisha | Chini (matengenezo kidogo) | Juu (matengenezo yanayoendelea) |
| Maelezo ya | Faida |
|---|---|
| AS/NZS 3560.1 imethibitishwa | Imeundwa kwa ajili ya hali ya Australia na New Zealand |
| 30% usakinishaji haraka | Kifurushi kilichounganishwa awali |
| 40% chini ya mzigo wa pole | Ubunifu mwepesi |
| Maisha ya huduma ya miaka 25+ | XLPE/HDPE inayostahimili kutu |
| -40°C hadi +90°C | Uvumilivu wa hali ya joto kali |
| Sugu ya UV | Inafaa kwa mwanga wa juu wa jua |
| Kizuia moto | IEC 60332-1 inaambatana |
| Uzingatiaji | wa Maelezo | ya Kawaida |
|---|---|---|
| AS/NZS 3560.1 | Kebo za angani zilizounganishwa kwa usambazaji wa juu | ✅ Utiifu kamili |
| AS/NZS 3808 | Vifaa vya insulation na sheathing | ✅ Utiifu kamili |
| IEC 60332-1 | Mtihani wa kuchelewa kwa moto | ✅ Kuzingatia |
| IEC 60502 | Cables za nguvu na insulation extruded | ✅ Kuzingatia |
| AS/NZS 1125 | Makondakta kwa mistari ya juu | ✅ Kuzingatia |
| Thamani | ya Kigezo |
|---|---|
| Voltage iliyokadiriwa (U₀/U) | 0.6/1 kV |
| Mzunguko wa mfumo | 50 Hz |
| Nyenzo za kondakta | AAAC (aloi ya alumini) au AAC (alumini) |
| Nyenzo za insulation | XLPE (polyethilini iliyounganishwa mtambuka) |
| Nyenzo za koti ya nje | HDPE (polyethilini yenye msongamano wa juu) |
| Upinzani wa UV | Ndiyo (XLPE iliyoimarishwa ya UV na HDPE) |
| Kuchelewa kwa moto | IEC 60332-1 |
| Kuendelea joto la uendeshaji | -40°C hadi +90°C |
| Halijoto ya mzunguko mfupi | 250°C (isizidi sekunde 5) |
| Kiwango cha chini cha kipenyo cha kupinda | 8 × kipenyo cha kebo (wakati wa usakinishaji) |
| Upeo wa mvutano wa kuvuta | 50 N/mm² ya sehemu ya kondakta |
| Maombi ya | Waendeshaji wa Awamu ya | Usanidi | Neutral Messenger |
|---|---|---|---|
| Duplex | 2 × maboksi | 1 × wazi au maboksi | Awamu moja, taa za barabarani |
| Triplex | 3 × maboksi | 1 × wazi au maboksi | Awamu ya tatu, makazi |
| Quadruplex | 3 × maboksi + 1 × maboksi neutral | Imeunganishwa | Awamu tatu na upande wowote |
| Msingi mmoja | 1 × maboksi | N/A. | Awamu ya mtu binafsi inaendeshwa |
Ukubwa wa kondakta unaopatikana:
16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm², 150 mm², 185 mm², 240 mm²
Mipangilio Maalum inapatikana unapoomba.
Utunzaji wa cable - epuka kuvuta kwenye kingo kali; tumia rollers kwa kuvuta kwa muda mrefu
Kipenyo cha chini zaidi cha kebo - 8 × kipenyo cha kebo (usakinishaji), 6 × kipenyo cha kebo (isiyobadilika)
Halijoto - usisakinishe chini ya -5°C bila kupasha joto mapema
Vibano vya kusimamisha - tumia vibano maalum vya ABC ili kuzuia uharibifu wa insulation
Vibano vya mwisho - tumia ncha mfu zilizoundwa kabla au ncha za mgandamizo
Nafasi ya nguzo - kawaida mita 50-80 (inategemea saizi ya kondakta na hali ya hewa ya ndani)
Viungo - tumia viungo maalum vya ABC na urejeshaji wa insulation
Kukomesha - tumia vifaa vya kukomesha vya ABC (ndani au nje)
Kutuliza - unganisha mjumbe asiyeegemea upande wowote kwenye ardhi ya nguzo kwa vipindi vya kawaida (kwa AS/NZS 3560.1)
| Maombi ya | Urefu wa | Aina ya Ufungaji |
|---|---|---|
| Ngoma ya mbao | 500 m, 1,000 m, 1,500 m | Kiwango cha utoaji wa mradi |
| Reel ya plastiki | 100 m, 200 m | Miradi midogo, rejareja |
| Urefu maalum | Kama inavyotakiwa | Miradi mikubwa |
Mbinu za usafirishaji:
Usafirishaji wa baharini - kiwango cha idadi kubwa (20′ au 40′ vyombo)
Usafirishaji wa hewa - maagizo ya haraka au madogo
Usafirishaji wa ardhi - utoaji wa kikanda
Nyaraka ni pamoja na:
Orodha ya kufunga
Ankara ya kibiashara
Ripoti za majaribio (majaribio ya kawaida na aina)
Cheti cha ubora
Mwongozo wa ufungaji
