Nyumbani » Bidhaa » Nyaya » Cable ya nguvu » 0.6/1KV Anga ya Anga ya Anga (ABC) inayofuata Viwango vya Australia/New Zealand kwa usanikishaji wa kuaminika

0.6/1KV Anga ya Anga ya Anga (ABC) inayofuata Viwango vya Australia/New Zealand kwa usanikishaji wa kuaminika

5 0 Maoni

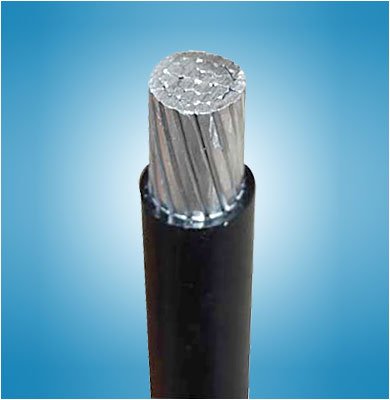

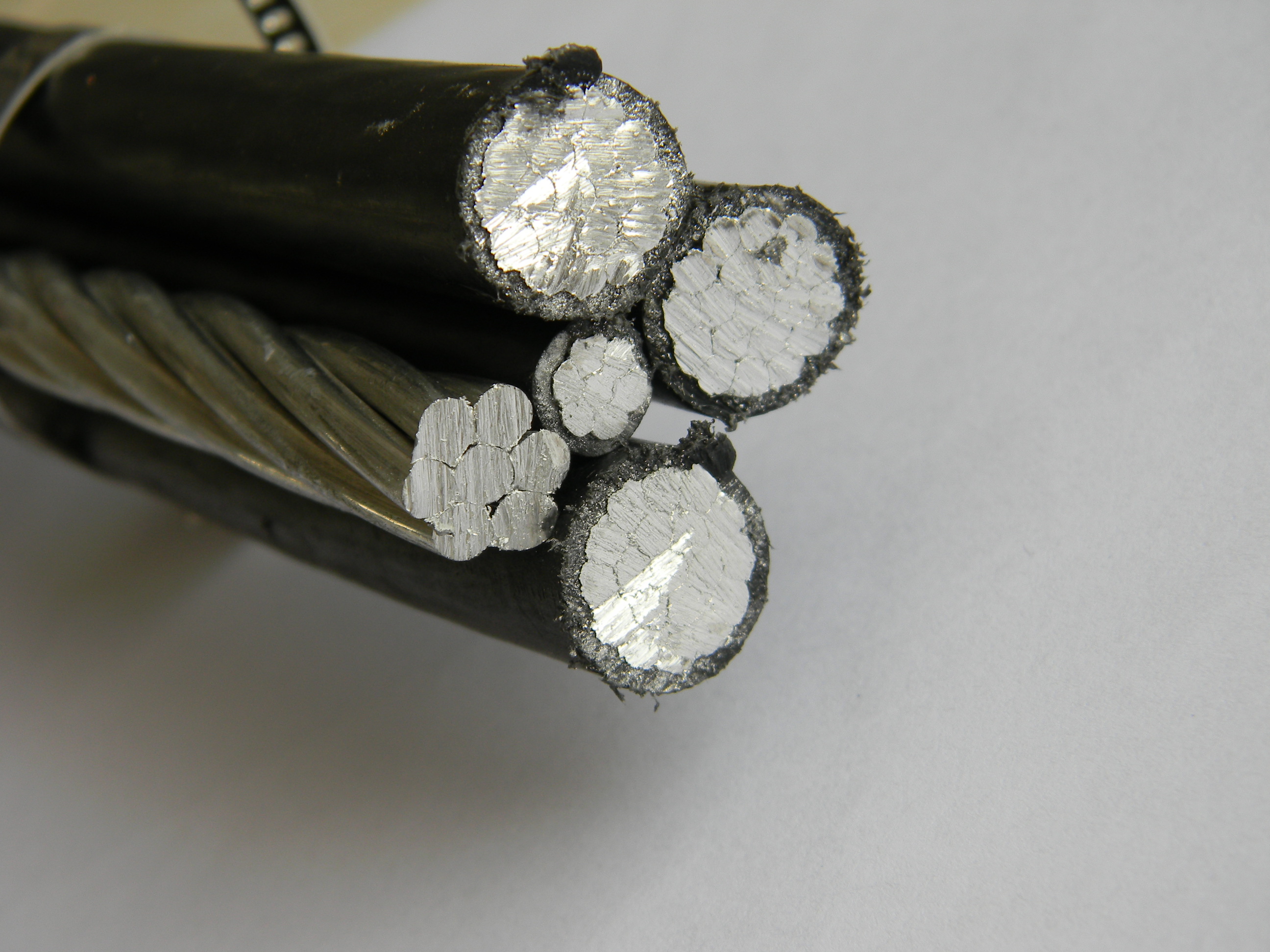

0.6/1KV Cable ya Anga ya Anga (ABC)
Iliyoundwa kwa usambazaji wa nguvu ya juu ya nguvu katika mazingira magumu, cable yetu ya angani (ABC) inaambatana na viwango vya AS/NZS 3560.1, kuhakikisha uimara, usalama, na utendaji wa kipekee katika hali ya hewa ya Australia na New Zealand. Inafaa kwa mitandao ya nguvu ya vijijini na mijini, kebo hii inachanganya insulation sugu ya UV, muundo wa ushahidi wa kutu, na usanikishaji rahisi kupunguza gharama za matengenezo na kuongeza kuegemea kwa gridi ya taifa.

Wingi:
Hali ya upatikanaji:





Uliza Ongeza kwenye Kikapu

Maelezo ya bidhaa

Vipengele muhimu

Kuzingatia : Kulingana kikamilifu na AS/NZS 3560.1 na kupimwa kukutana na IEC 60502-1 kwa kuegemea kimataifa.
Upinzani wa hali ya hewa : Insulation ya XLPE iliyoimarishwa ya UV inastahimili joto kali (-40 ° C hadi +90 ° C) na mfiduo wa jua wa muda mrefu.
Nguvu ya mitambo : conductors alumini alloy (AAAC) hutoa nguvu ya juu, kupinga sagging na uharibifu wa mwili.
Usalama : waya wa pamoja wa mjumbe wa upande wowote huhakikisha kufuata na kupunguza ugumu wa usanikishaji.
Ulinzi wa kutu : mipako ya kupambana na oxidation kwa conductors inazuia uharibifu katika maeneo ya pwani au ya kiwango cha juu.

Maombi

Ugawanyaji wa nguvu ya juu katika maeneo ya vijijini, miji, na viwandani.
Miradi ya nishati mbadala (shamba la jua, turbines za upepo).
Ugavi wa umeme wa muda kwa tovuti za ujenzi.

Jedwali la Uainishaji wa Ufundi

Parameta ya	Utaftaji wa SP
Kiwango	AS/NZS 3560.1, IEC 60502-1
Voltage iliyokadiriwa	0.6/1kv
Nyenzo za conductor	Aluminium aloi (AAAC) / aluminium (AAC)
Nyenzo za insulation	Polyethilini iliyounganishwa na UV (XLPE)
Nyenzo za koti	HDPE nyeusi (polyethilini ya kiwango cha juu)
Usanidi wa msingi	3/4/5 cores + waya wa pamoja wa mjumbe wa upande wowote (hiari)
Kiwango cha joto	-40 ° C hadi +90 ° C.
Radi ya chini ya kuinama	10 × kipenyo cha cable
Nguvu tensile	≥120 MPa (AAAC) / ≥60 MPa (AAC)
Utendaji wa moto	Moto-Retardant (IEC 60332-1)

Ukubwa unaopatikana

mfano wa	conductor saizi (mm²)	unene wa insulation (mm)	kipenyo cha jumla (mm)	takriban. Uzito (kilo/km)
ABC-3 × 16+NM16	16	1.4	22.5	320
ABC-4 × 25+NM25	25	1.6	28.0	480
ABC-5 × 50+NM50	50	2.0	35.5	820

0.6 / 1 kV Anga ya Anga iliyowekwa ( ABC ) ( Australia / New Zealand S Tandard)

Eneo la kawaida	Nambari/dia.	Unene wa insulation
mm²	mm	mm
2/4*16	7/1.72	1.3
2/3/4*25	7/2.20	1.3
2/3/4*35	7/2.58	1.3
2/3/4*50	7/3.00	1.5
4*70	19/2.1	4.5
1/4*95	19/2.58	1.7
4*120	19/2.9	1.7

Kwa nini uchague kebo yetu ya ABC?

Ubora uliothibitishwa : Iliyopimwa kwa kujitegemea na SGS na Intertek kwa AS/NZS 3560.1 kufuata.
Maisha ya Huduma ndefu : Miaka 30+ ya operesheni ya kuaminika katika maeneo ya pwani, jangwa, na alpine.
Ufungaji rahisi : Vifungu vilivyokusanyika vya mapema hupunguza wakati wa kazi na 40% ikilinganishwa na wiring ya jadi.
Kudumu : Vifaa vinavyoweza kusindika vinalingana na mipango safi ya nishati ya Australia.

Nambari: ABC 0.6/1KV.

Viwango: HD 626 S1: 1996 Sehemu5-Sehemu D, Amka (SFS 2200).

Ujenzi: Waendeshaji wa Awamu: conductors za aluminium na insulation ya XLPE.

Mjumbe wa Neutral: conductors alumini.

Maombi : conductors za angani hutumiwa kwa mitandao ya jumla ya majengo ya nguvu na mitandao yao ya ndani.

Ufungaji: nyaya hizi haziruhusiwi kuzikwa, hata katika vifungo.

Vipimo vya conductors za awamu

Sehemu ya msalaba	Conductor Kipenyo		Unene wa insulation		Kipenyo cha msingi		Uwezo wa sasa wa kubeba	Kuvunja Mzigo
(mm²)	min.	uvumilivu	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* Hufafanuliwa kwa joto la kawaida la 25 ℃ na joto la max.conductor ya 70 ℃.

Sehemu ya msalaba	Kipenyo cha conductor		Unene wa insulation		Kipenyo cha msingi		Uwezo wa sasa wa kubeba	Kuvunja mzigo
(mm²)	min.	uvumilivu	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

Vipimo vya kifungu cha cable

Idadi ya sehemu za cores × sehemu ya msalaba +conductors za taa za umma + Sehemu ya msalaba ya upande wowote (mm²)	Kipenyo cha kifungu Takriban. (mm)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

Mistari ya LV-ABC na Mjumbe wa upande wowote wa ndani

Nambari: ABC 0.6/1KV.

Viwango: HD 626 S1: 1996 Sehemu ya 6-Sehemu E, Amka (SFS 2200)

Ujenzi: conductors za aluminium na insulation ya XLPE.

Maombi: conductors za angani hutumiwa kwa mitandao ya jumla ya majengo ya nguvu na mitandao yao ya ndani.

Ufungaji: nyaya hizi haziruhusiwi kuzikwa, hata katika vifungo.

Vipimo vya conductors za awamu

Sehemu ya msalaba	Conductor Kipenyo		Unene wa Insulation		Diameten ya msingi		Uwezo wa sasa wa kubeba	Kuvunja mzigo
(mm²)	min.	max.	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* Hufafanuliwa kwa joto la kawaida la 30 ℃ na max. Joto la conductor la 90 ℃.

Vipimo vya conductors wa mjumbe wa upande wowote

Sehemu ya msalaba	Conductor Kipenyo		Unene wa Insulation		Kipenyo cha msingi		Uwezo wa sasa wa kubeba	Kuvunja Mzigo
(mm²)	min.	uvumilivu	Nom.	min.	min.	max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* Hufafanuliwa kwa joto la kawaida la 30 ℃ na max.conductor joto la 90 ℃.

Vipimo vya kifungu cha cable

Idadi ya sehemu za cores × sehemu ya msalaba +conductors za taa za umma +Sehemu ya msalaba ya upande wowote (mm²)	Kipenyo cha kifungu Takriban. (mm)
3 × 25+54.6	30.0
3 × 35+K × 16+54.6	33.0
3 × 50+K × 16+54.6	36.0
3 × 70+K × 16+54.6	37.5
3 × 70+K × 25+54.6	40.0
3 × 70+K × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+K × 16+70	46.0
3 × 120+K × 16+95	47.0
3 × 150+K × 16+70	48.0
3 × 150+K × 16+95	49.0

* Kumbuka: k idadi ya conductors taa za umma (K inaweza kuwa sawa na 0.1.2.or 3).

Kabla:

Ifuatayo:

Conductors wa angani (ABC) Voltage ya chini ya XLPE iliyowekwa ndani ya PVC iliyotiwa nguvu ya 0.6-1KV Nguvu ya juu ya voltage XLPE ya aluminium sheath 36KV upasuaji wa upasuaji Cable ya chini ya voltage

*Thibitisha Kanuni

1	Saizi ya conductor	mm²	70	95	185
2	Kipenyo juu ya conductor.nominal	mm	9.3-10.2	11.6	16.4
3	Unene wa dielectric.nominal	mm	3.4	3.4	3.4
3	Kiwango cha chini kwa uhakika	mm	2.96	2.96	2.96
4	Kipenyo juu ya insulation. nominal	mm	16.1-17.0	21.3	25.9
5	Kipenyo juu ya skrini ya msingi ya kufanya . nominal	mm	18.1-19	23.3	27.9
6	Unene wa mkanda wa shaba.nominal	mm	0.15	1.15	2.15
7	Unene wa sheath.nominal	mm	1.8	1.8	1.8
7	Kiwango cha chini kwa uhakika	mm	1.43	1.43	1.51
8	Saizi ya kawaida	mm²	50	50	70
9	Kipenyo cha jumla cha kifungu.nominal	mm	55.7	67.8	79.2
10	Misa ya kawaida	kilo/m	2.64	3.25	4.65

1	Saizi ya kawaida	mm²	50	70
2	Idadi ya waya		7	7
3	Saizi ya waya (kipenyo)	mm	3.0	3.6
4	Nguvu ya chini ya nguvu ya kila waya	kn	9.26	13.13
5	Elongation wakati wa mapumziko. kiwango cha chini	%	3.5	4.0
6	Unene wa kifuniko cha kinga
	Nominal	mm	1.2	1.2
	Kiwango cha chini kwa uhakika	mm	0.96	1.96
7	Impisewhsandvoag E1.250s		21kv/5min	21kv/5min

1	Saizi ya conductor	mm²	70	95	185
2	Kipenyo juu ya conductor.nominal	mm	9.3-10.2	11.6	16.4
3	Unene wa dielectric.nominal	mm	3.4	3.4	3.4
3	Kiwango cha chini kwa uhakika	mm	2.96	2.96	2.96
4	Kipenyo juu ya insulation. nominal	mm	16.1-17.0	21.3	25.9
5	Kipenyo juu ya skrini ya msingi ya kufanya . nominal	mm	18.1-19	23.3	27.9
6	Unene wa mkanda wa shaba.nominal	mm	0.15	1.15	2.15
7	Unene wa sheath.nominal	mm	1.8	1.8	1.8
7	Kiwango cha chini kwa uhakika	mm	1.43	1.43	1.51
8	Saizi ya kawaida	mm²	50	50	70
9	Kipenyo cha jumla cha kifungu.nominal	mm	55.7	67.8	79.2
10	Misa ya kawaida	kilo/m	2.64	3.25	4.65

1	Saizi ya kawaida	mm²	50	70
2	Idadi ya waya		7	7
3	Saizi ya waya (kipenyo)	mm	3.0	3.6
4	Nguvu ya chini ya nguvu ya kila waya	kn	9.26	13.13
5	Elongation wakati wa mapumziko. kiwango cha chini	%	3.5	4.0
6	Unene wa kifuniko cha kinga
	Nominal	mm	1.2	1.2
	Kiwango cha chini kwa uhakika	mm	0.96	1.96
7	Impisewhsandvoag E1.250s		21kv/5min	21kv/5min
